模拟地和数字地划分——以AD9238/AD9226为例

在设计AD9238和AD9226电路时

不同地线分隔依据有两点：

（1）所用电源不同

例如某AD模块接入电源为5V，以这个电源为基准生成该模块所需的各种电压信号，生成电压信号所用芯片外围电路的地线皆与5V共地。

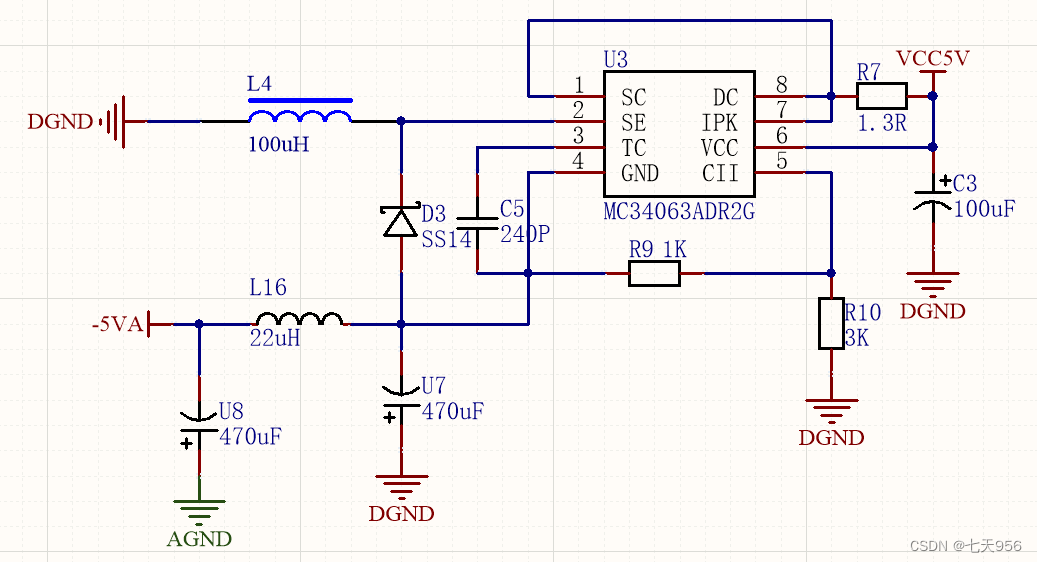

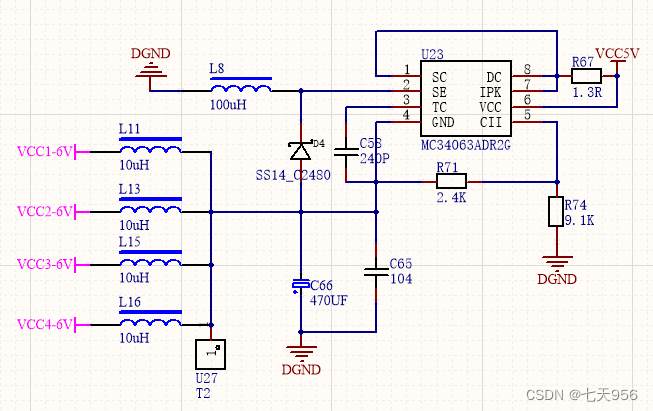

如图生成的-6V电压如果接地的话则需与原来地线分开，具体电路如下，生成的-5V电压信号接地时与原电压信号分开。且-5V在后续的使用中也都接AGND。

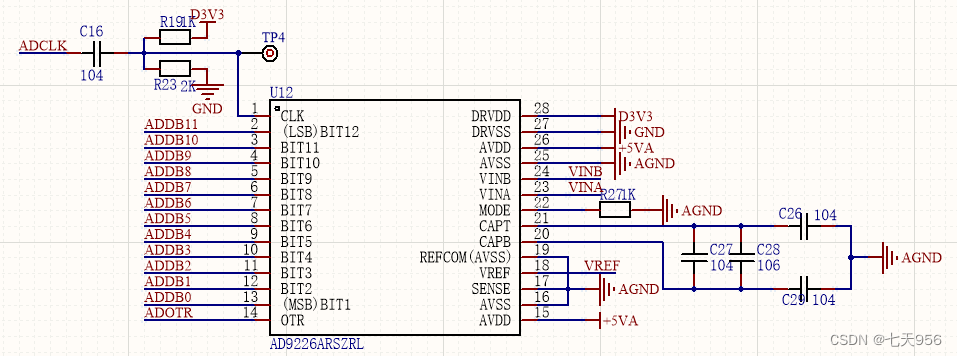

（2）由于芯片内部电路即有数字电路又有模拟电路，所以不同的芯片引脚会有相应的定义。

时钟引脚和标志为D___的引脚与数字电源和地相连，其它与模拟信号/地相连，具体情况视芯片内部原理图而定。
