结合综合报告对FPGA内部资源利用的理解

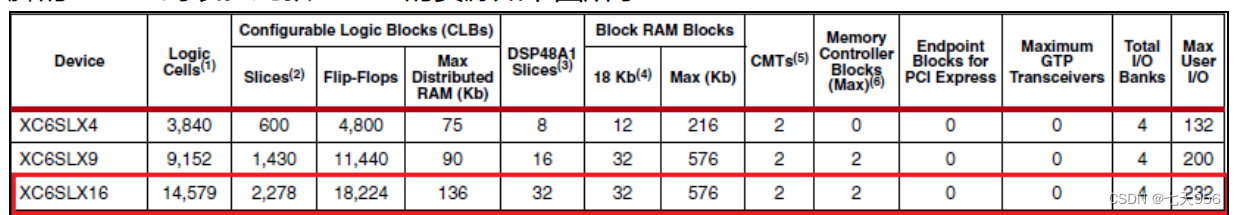

一、先看赛灵思提供的表格

        我有一个项目用到了红框所圈芯片，是Xlinx的Spartan6系列芯片。

        下面对CLB和Block RAM的使用进行分析。

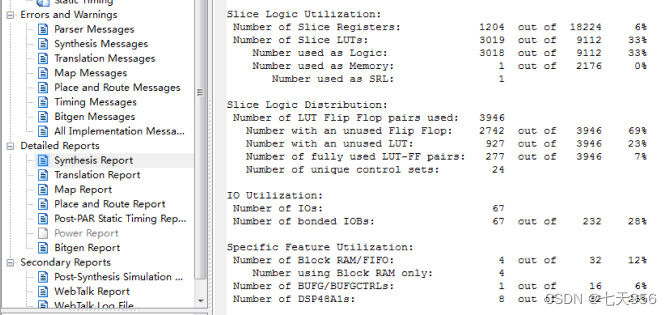

二、ISE综合报告分析

Selected Device : 6slx16csg324-2
Slice Logic Utilization:
  Number of Slice Registers:            1204  out of  18224     6%
  Number of Slice LUTs:                   3019  out of   9112    33%
     Number used as Logic:               3018  out of   9112    33%
     Number used as Memory:                1  out of   2176     0%
           Number used as SRL:                1

Slice Logic Distribution:
  Number of LUT Flip Flop pairs used:   3946
    Number with an unused Flip Flop:     2742  out of   3946    69%
    Number with an unused LUT:             927  out of   3946    23%
    Number of fully used LUT-FF pairs:   277  out of   3946     7%
    Number of unique control sets:          24

IO Utilization:
  Number of IOs:                          67
  Number of bonded IOBs:                  67  out of    232    28%

Specific Feature Utilization:
  Number of Block RAM/FIFO:                 4  out of     32    12%
     Number using Block RAM only:          4
  Number of BUFG/BUFGCTRLs:             1  out of     16     6%
  Number of DSP48A1s:                      8  out of     32    25%

        综合报告分四部分介绍：Slice使用情况，Slice具体使用情况，IO口使用，特殊功能模块使用。

        Xlinx的CLB=2*Slice=4*LUT=8*Flip_Flop。下面对报告每一行进行理解。

        （1）Number of Slice Registers， 这里的Register就是表格内的Flip_Flop；

        （2）Number of Slice LUTs，LUT即为查找表，部分LUT还可作为分布式RAM或者移位寄存器来使用，这里用作逻辑判断的有3018个，用作SRL（移位寄存器）的有1个；

        （3）Number of LUT Flip Flop pairs used，使用的LUT和Flip_Flop对，有的情况是相邻的LUT和Flip_Flop会同时使用，有的时候只会用到其中一个。只用LUT的是2742个，只用触发器的是927个，都用到的是277个。2742+927=3946,277+927=1204，与第一部分的数量是可以对应的。

        （4）Number of Block RAM/FIFO，FPGA的RAM是分块使用的，根据表格可以看到最小使用18kb，共有32块，总计576kb。本项目使用了一个4096*14bit的ROM，4096*14/(18*1024)=3.11 所以综合报告提示使用了4块RAM。
