峰值检测电路和精密整流电路

峰值检测电路

概念

• 峰值检测电路（PKD, Peak Detector）

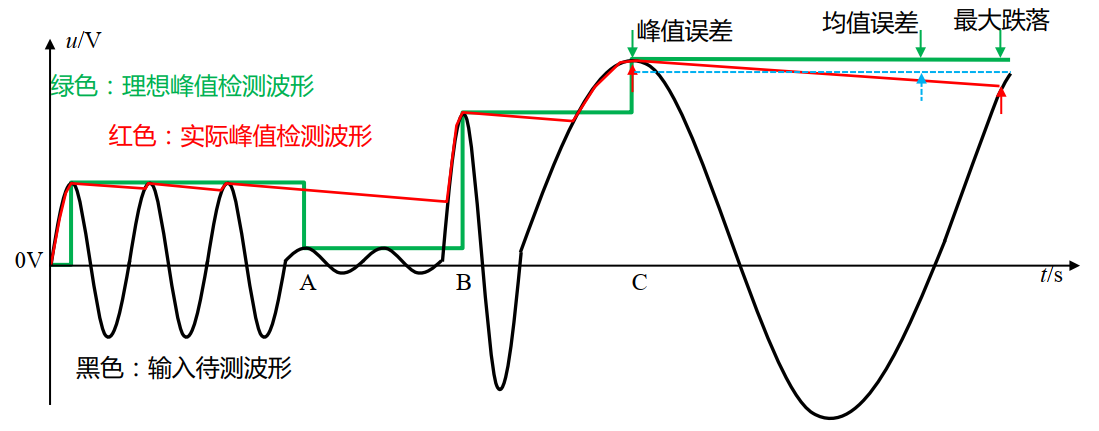

  • 概念：及时发现被检测波形的正峰值（或负峰值），且能立即输出一个与正峰值完全相等的直流电压。
  • 作用：对输入信号的峰值进行提取，产生输出V_o=V_peak。
  • 应用：在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用。
  • 说明：理论上的峰值检测电路不受被测信号幅度大小、频率高低影响。包括：峰值识别、峰值采样、峰值保持电路。

最简单的峰值检测

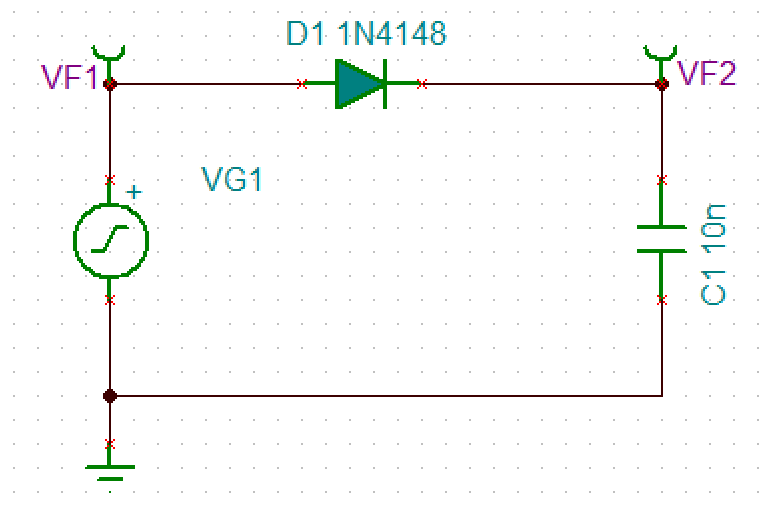

• 利用TINA TI软件仿真最简单的峰值检测：
• 示波器测试波形：

• 说明：如果都是理想情况，即使二极管的管压降有0.7V，但由于二极管左端电压高于右端，还可以有机会在后续峰值来时，继续给电容充电，但是由于二极管存在反向漏电流，电容自身也存在电流泄露，在非充电阶段，电容电压会缓慢下降。因此，电容两端电压会趋于一个相对平衡的状态，且此状态的电压值小于输入信号的峰值。

改进的峰值检测电路-1

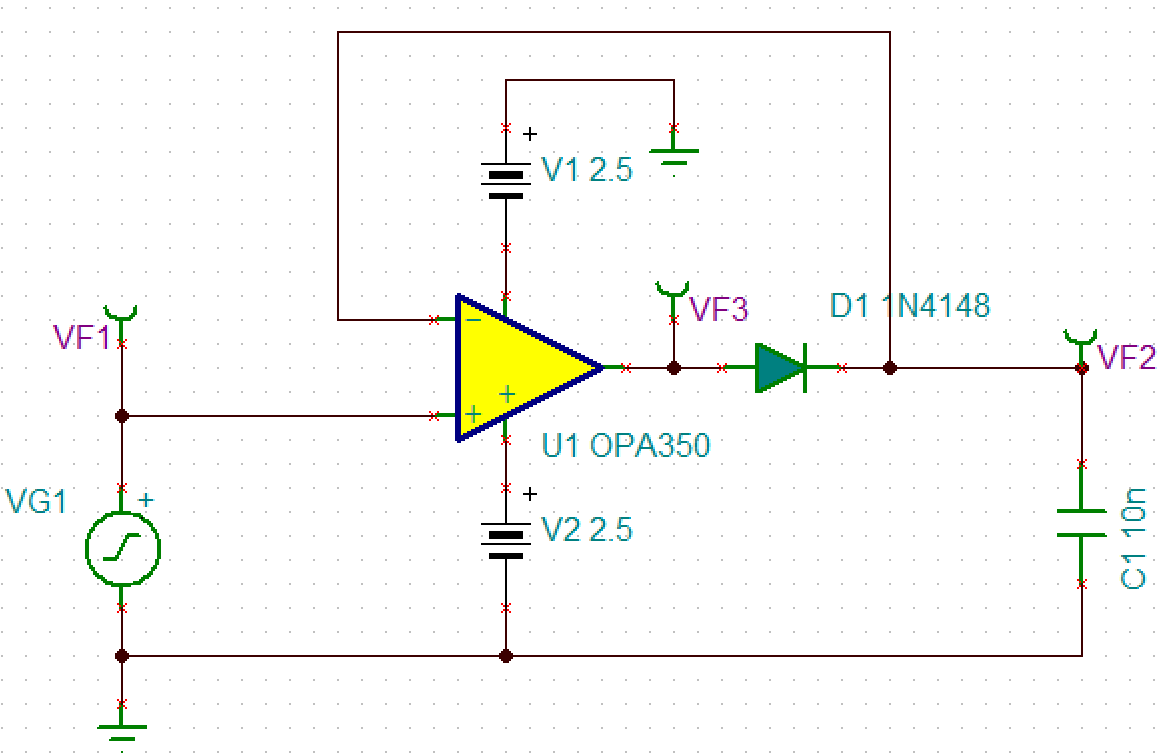

• 如下图：

• 说明：
  • 原理：当V₊刚出现正增值时，u₊与u_-之间出现信号差值，运放开始输出电压通过二极管给电容充电；当输出电压接近V₊的峰值时，u₊与u_-之间信号差值趋近于0，运放进入负饱和状态，输出电压为负电源-0.25V；当输出电压小于输入信号峰值时，运放又进入“虚短”状态开始工作。

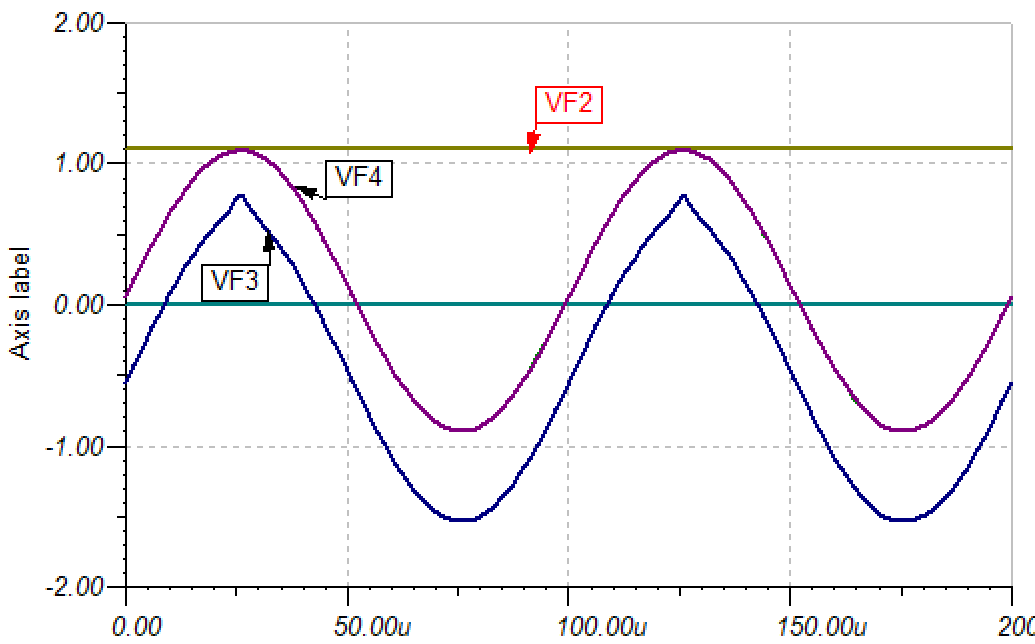

  • 此电路中的VF2波形非常接近VF1

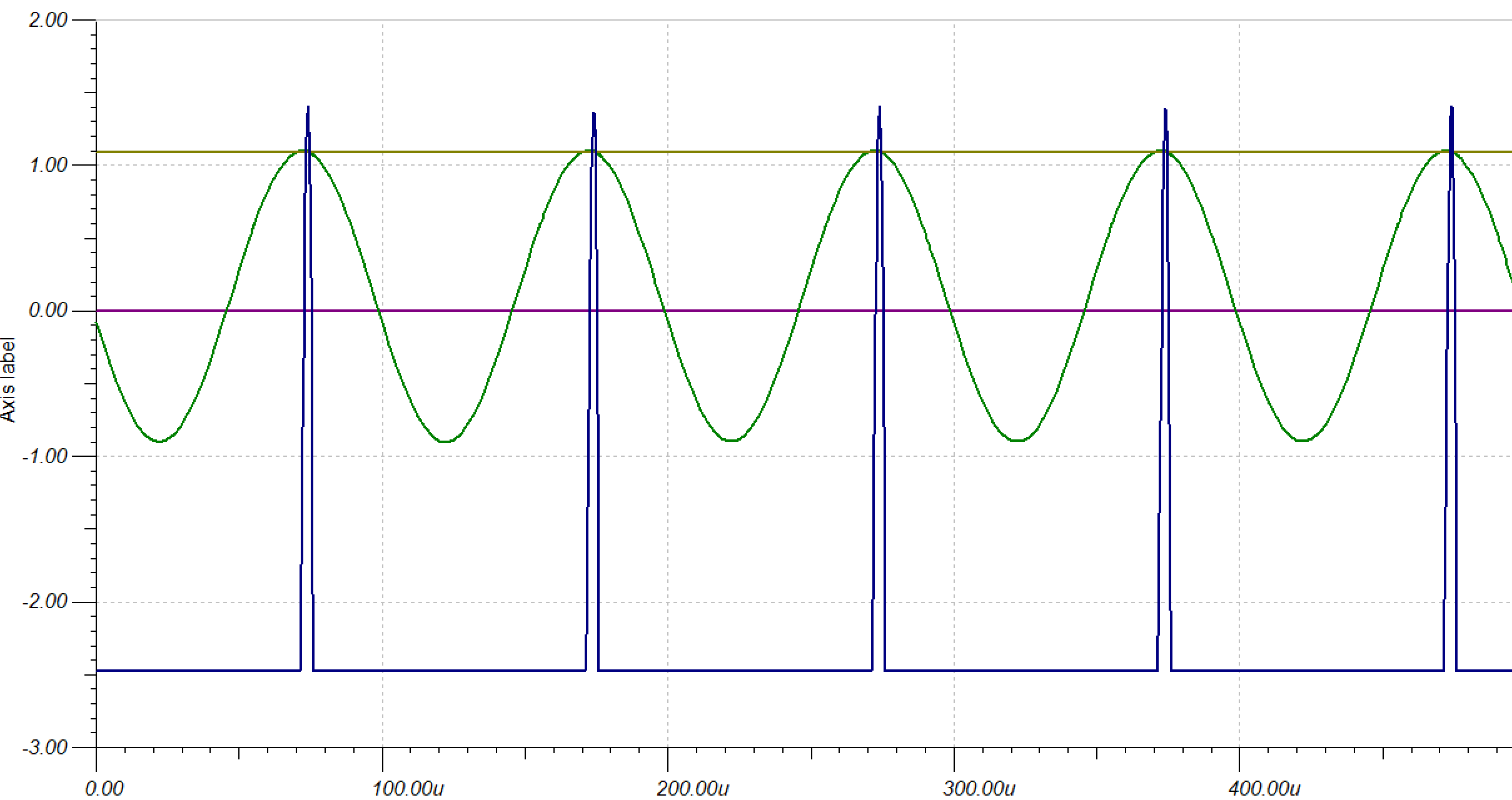

  • 蓝色波形为VF3，可以看出，运放长期处于“非虚短状态（Overload）”。这是此电路的缺点之一。

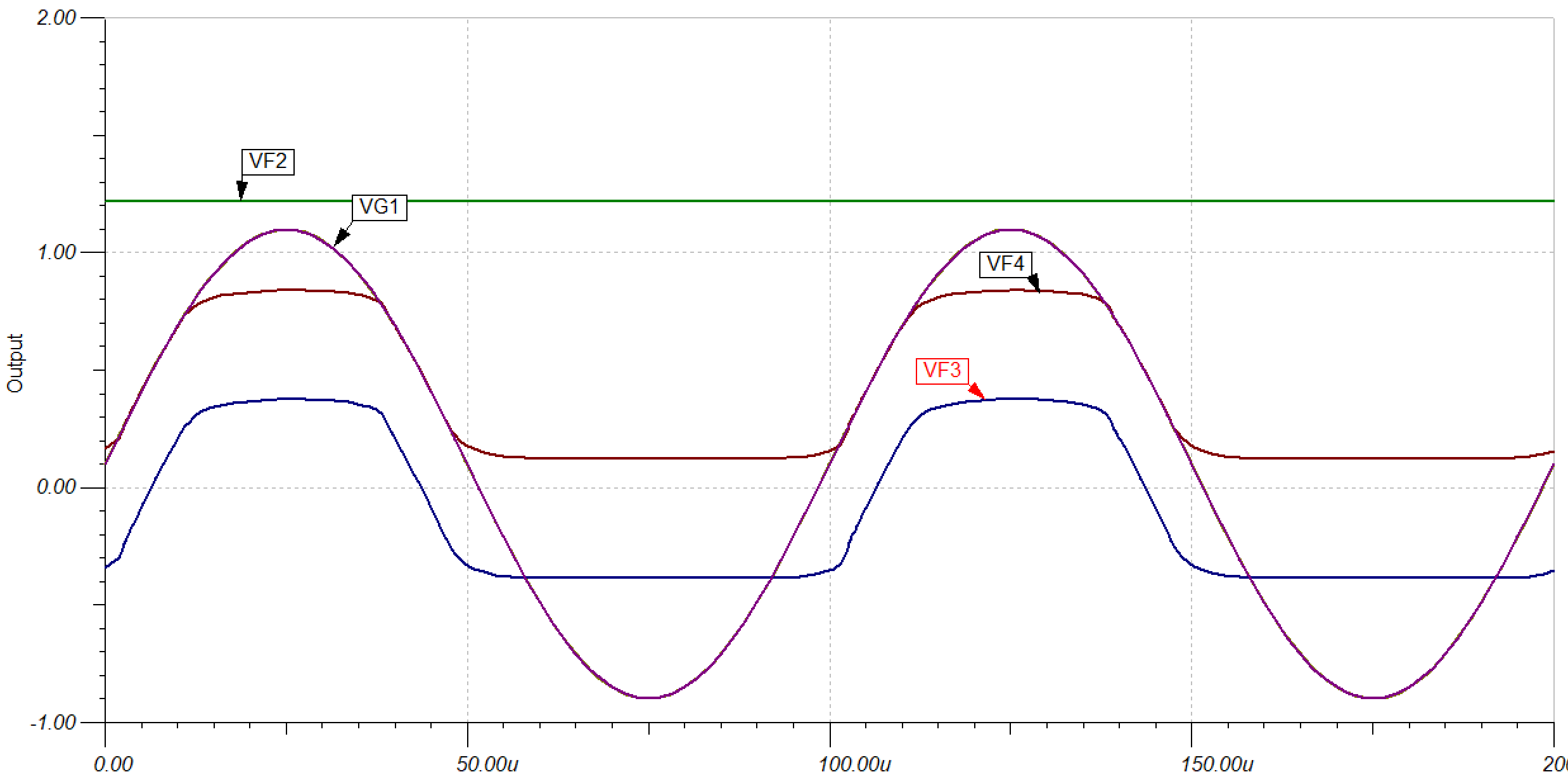

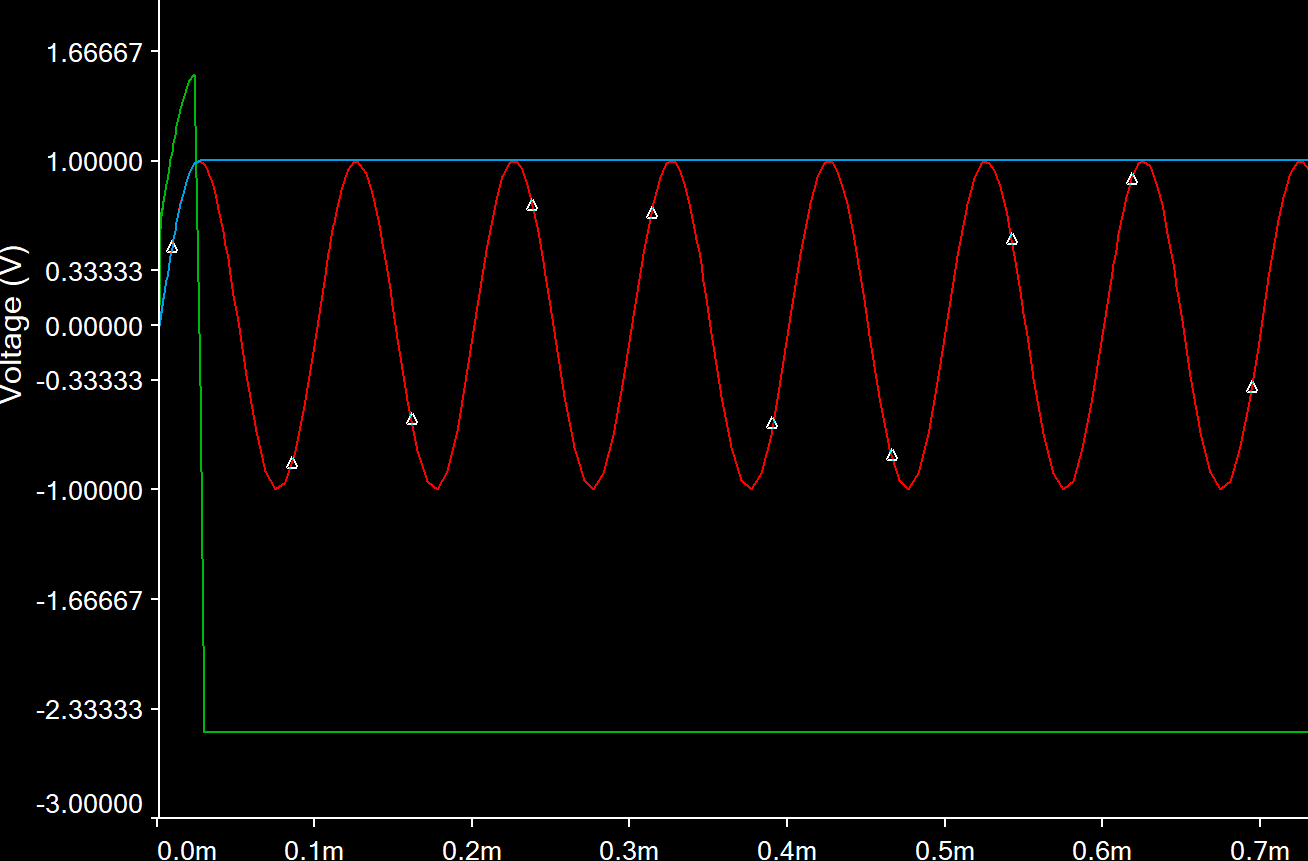

• 启动时的各电压点波形，可见输出电容充满时，运放进入负饱和状态：

• 此电路中，运放长期处于负饱和状态，如果要运放正常工作，这个过程需要花费时间，如果这个时间内，输入信号发生变化，输出就会出现失真。一般运放的参数里面有个参数：


改进的峰值检测电路-2

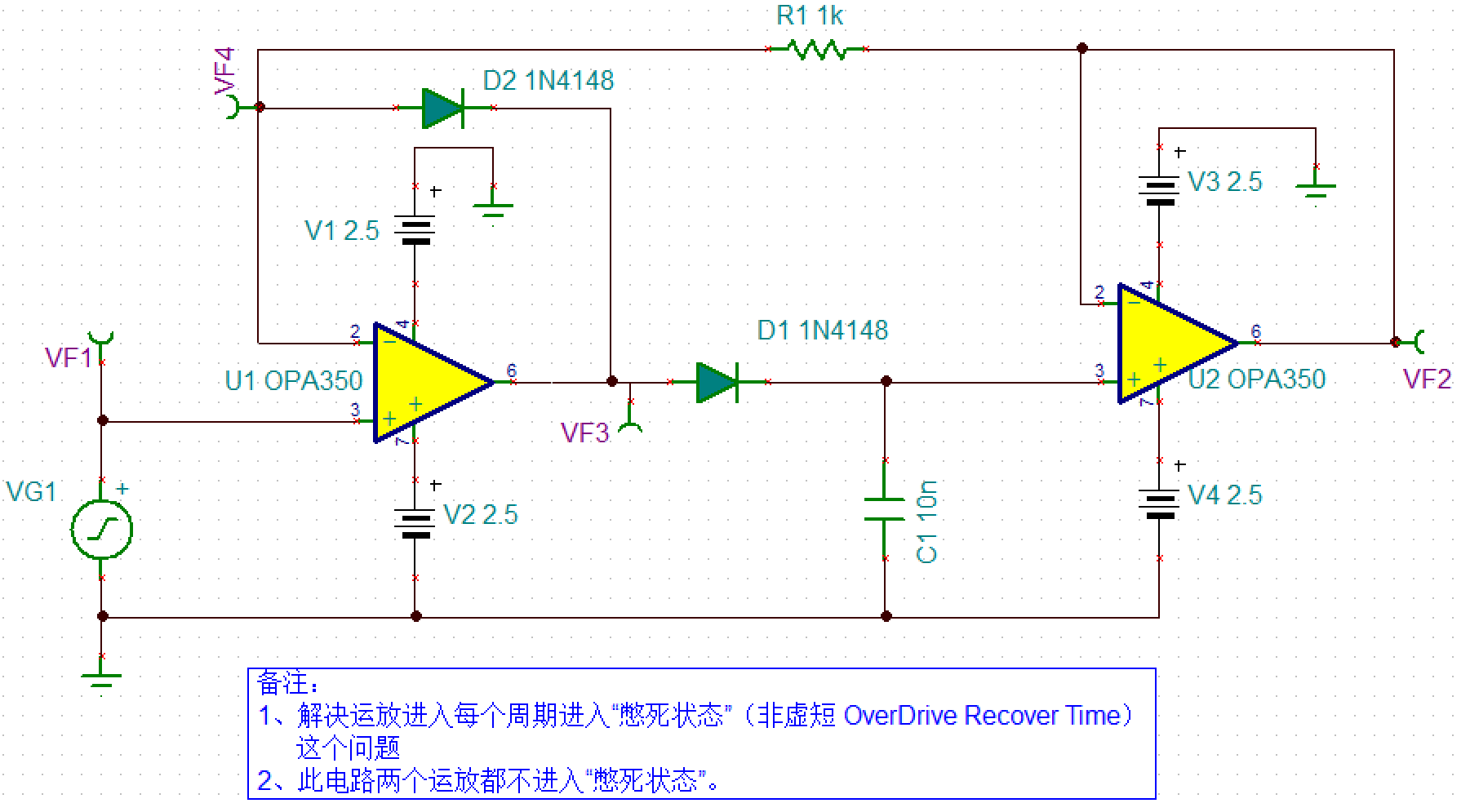

• 为解决上述电路的缺点（长期负饱和状态），可以引入一个由运放构成的负反馈电路，防止运放进入负饱和：

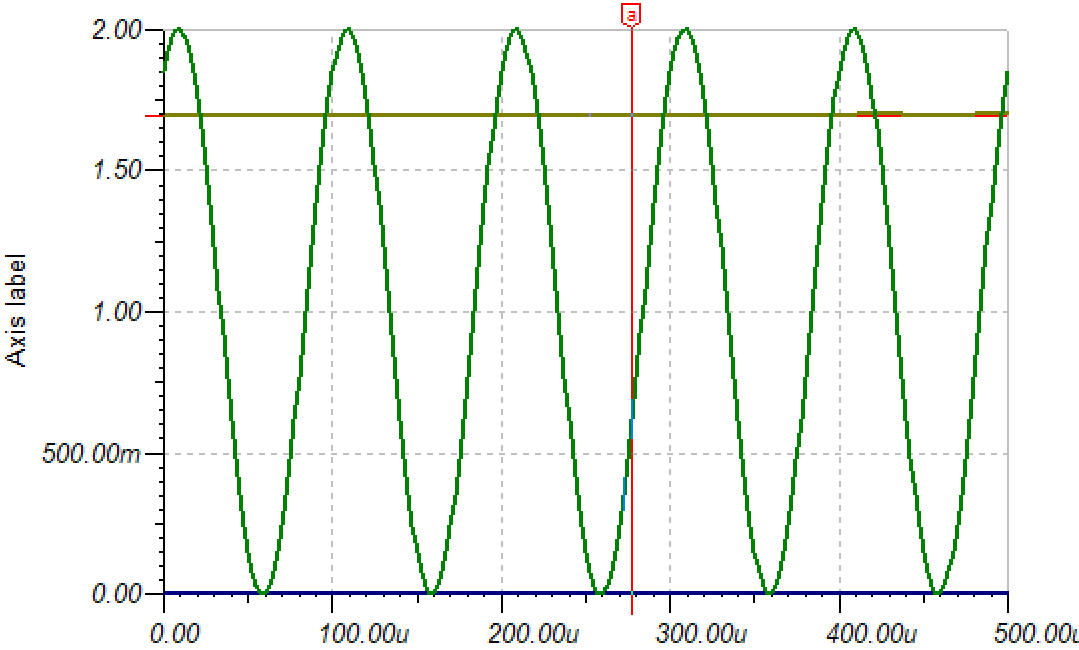

• 示波器波形


总结

• 峰值检测器可分为以下几个模块：
  • 模拟峰值存储器（电容）
  • 单向电流开关（二极管）
  • 输入输出缓冲隔离（运放）
  • 电容放电复位开关（非必须）
• 二极管、电容、放大器组成的峰值检测器有效工作频率范围在500kHz以下，对于100mVpp以上的输入信号检测误差可达到3%以内。

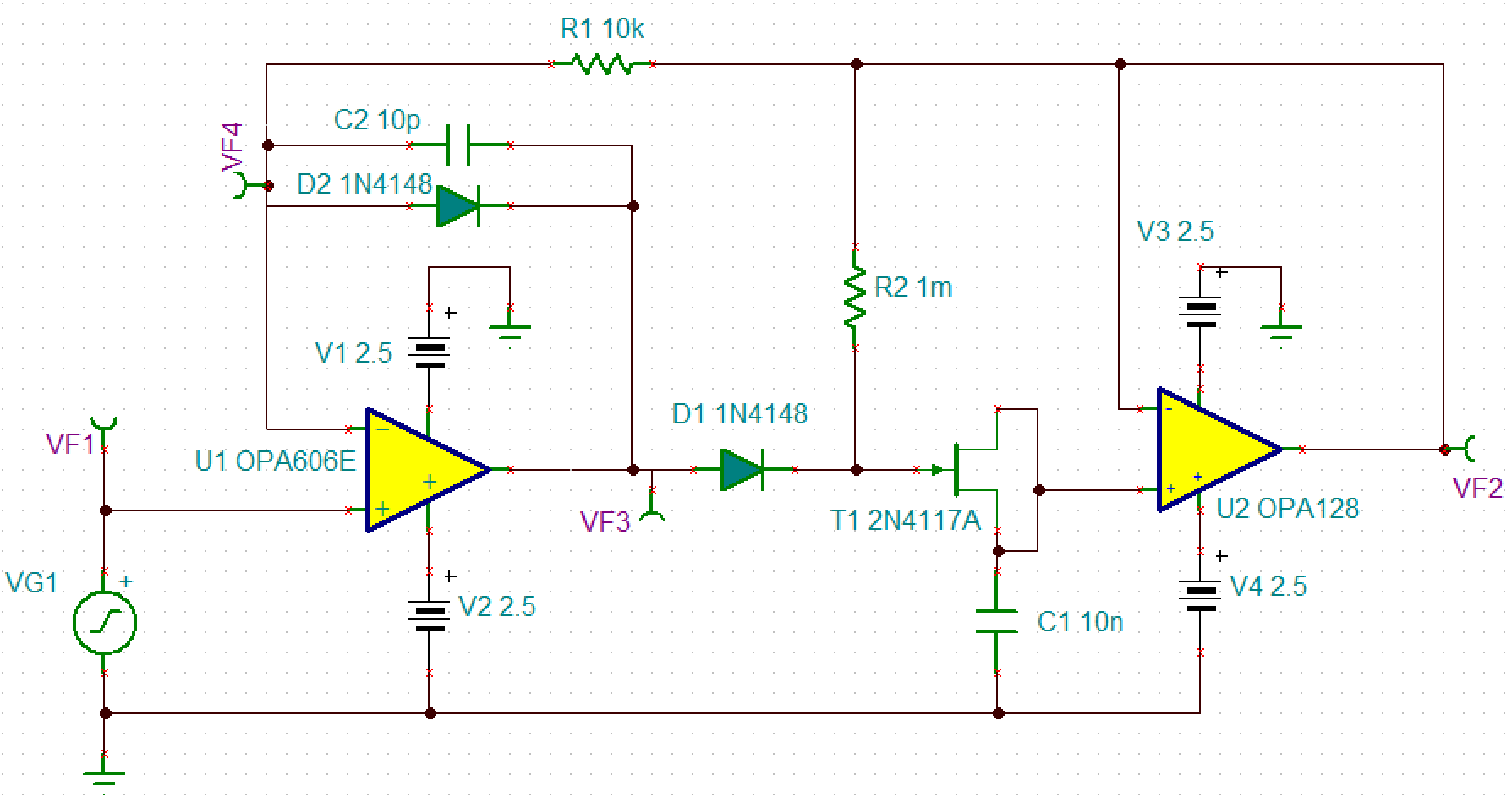

其他电路

• 该电路的好处：
  • 利用FET运放提高直流特性，减小偏置电流。OPA128详情资料
  • 将场效应管2N4117A当二极管用，有效减小反向电流同时增大第一个前级运放的输出驱动能力。
  • 10pF小电容防止自激。

精密整流电路

概念

• 概念：精密整流电路，也成为精密检波电路、绝对值电路。
• 定义：将含有正负极性的交流信号转为只有单一极性的直流信号。
• 特点：类似交流电里面的整流电路，但是与其区别是输入和输出之间没有二极管产生的压降。

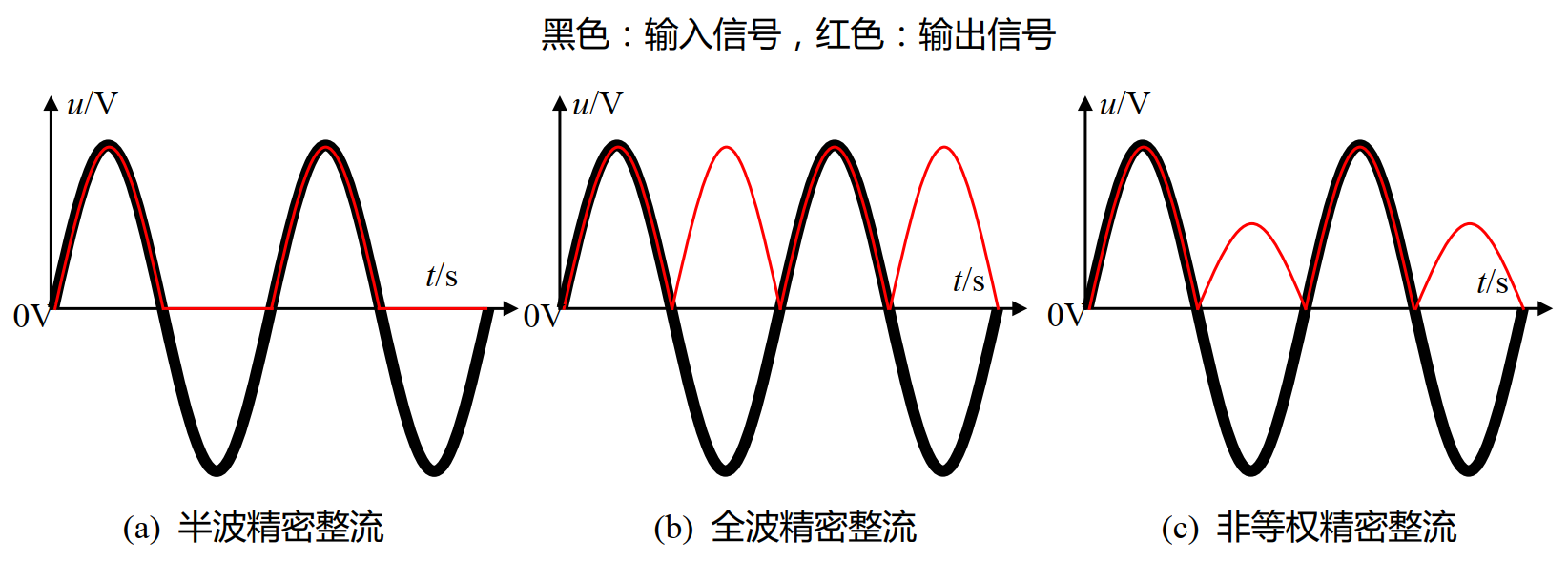

• 分类：半波精密整流、全波精密整流、非等权精密整流。


半波精密整流

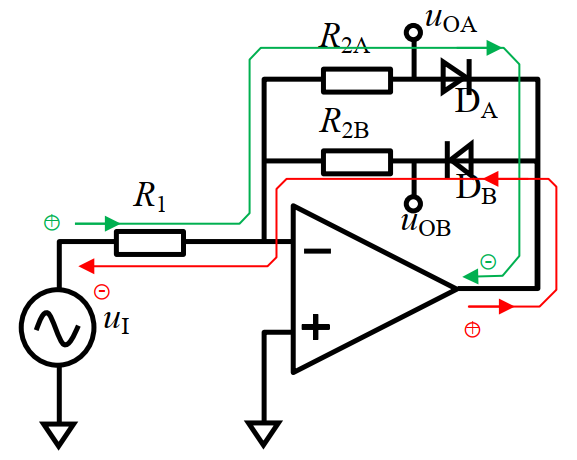

• 如图所示，原理如下：
  • 当输入信号u_I为正值时，瞬间加载到运放的负输入端正值，则输出一个负值，此时通过绿色回路建立反馈，即D_A导通，电路工作与负反馈状态，根据虚短、虚断可知：$$u_{OA}=-\frac{R_{2A}}{R_1}{u}_I=-u_I(令R_{2A}=R_1)$$
  • 负反馈状态下，由于u_-=u₊=0V，且运放的输出一定是负值，则D_B不会导通，红色回路不会产生。
  • 同理，当输入信号u_I为负值时，运放通过红色回路建议反馈，进入负反馈状态，绿色回路不导通。

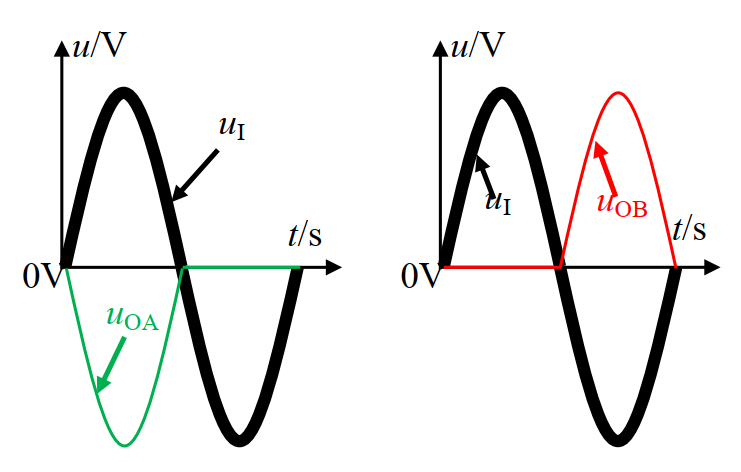

• 可得到如下波形：


全波精密整流和非等权精密整流

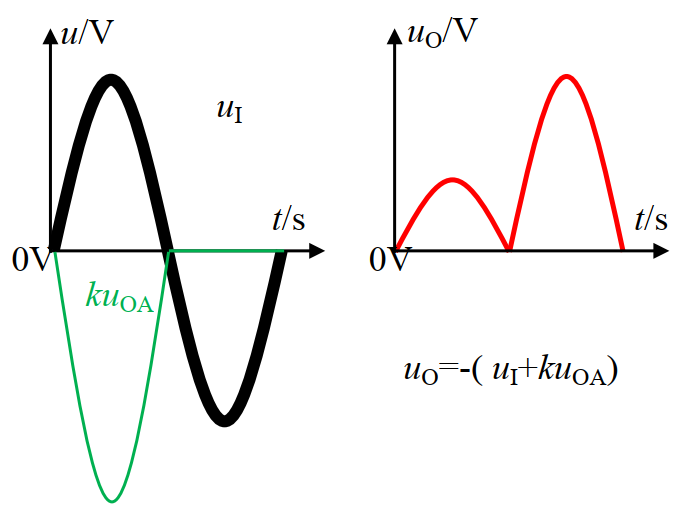

• 在半波精密整流电路中，利用其中一个半波输出信号u_OA或u_OB，与原始输入信号进行加权相加，可以得到可控制权重的整流信号，合理选择权重，即可实现全波精密整流和非等权精密全波整流。

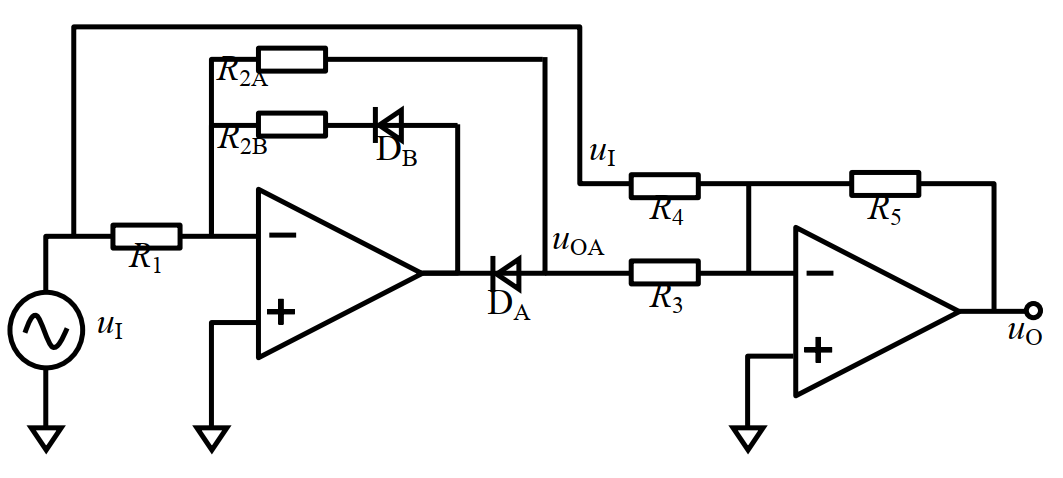

• 电路如下：

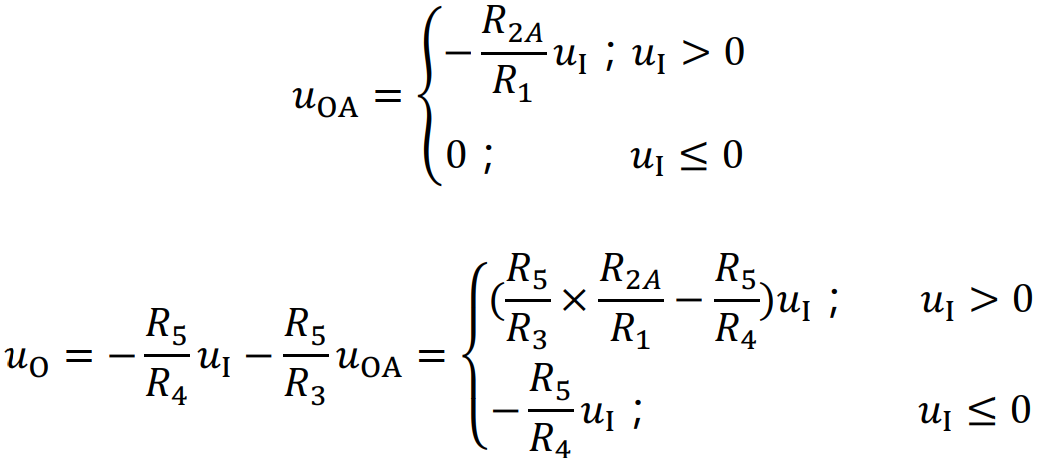

• 电路等式如下：

• 合理的选择电路中的电阻值，可以实现等权与不等权的精密整流。
• 当R₁=R_2A=R_2B=R₄=R₅=R，R₃=0.5R，则输出为全波精密整流。
• 改变R₃可以改变正半周权重，从而实现非等权整流。

TINA-TI仿真

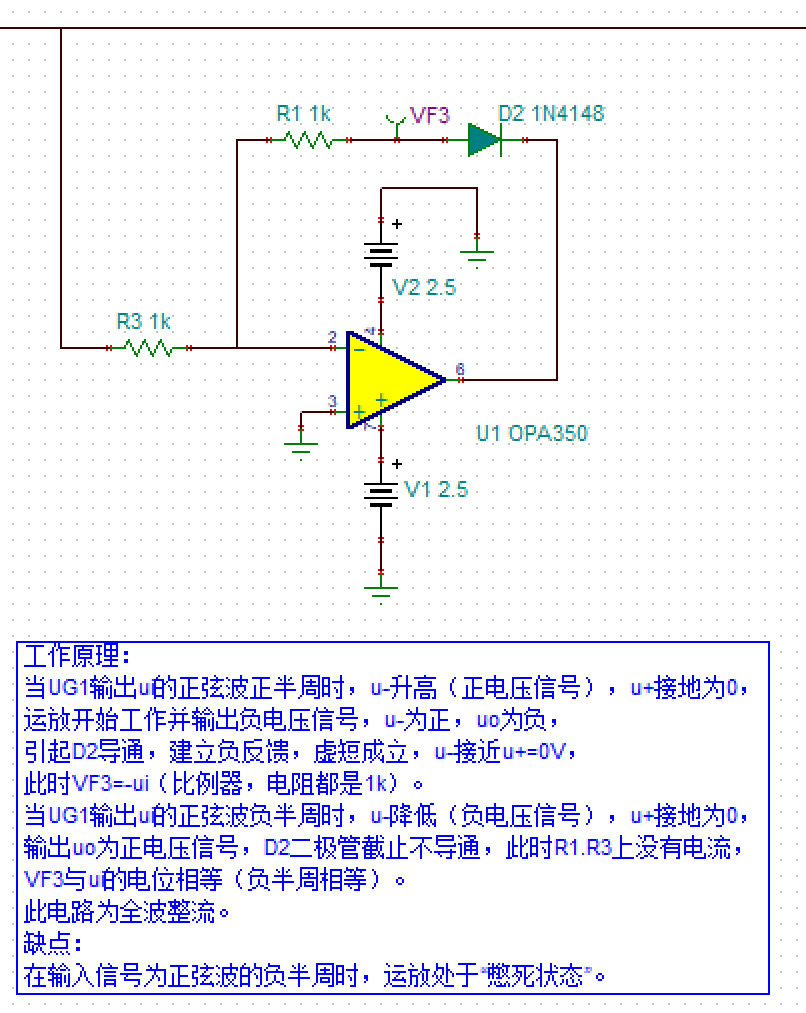

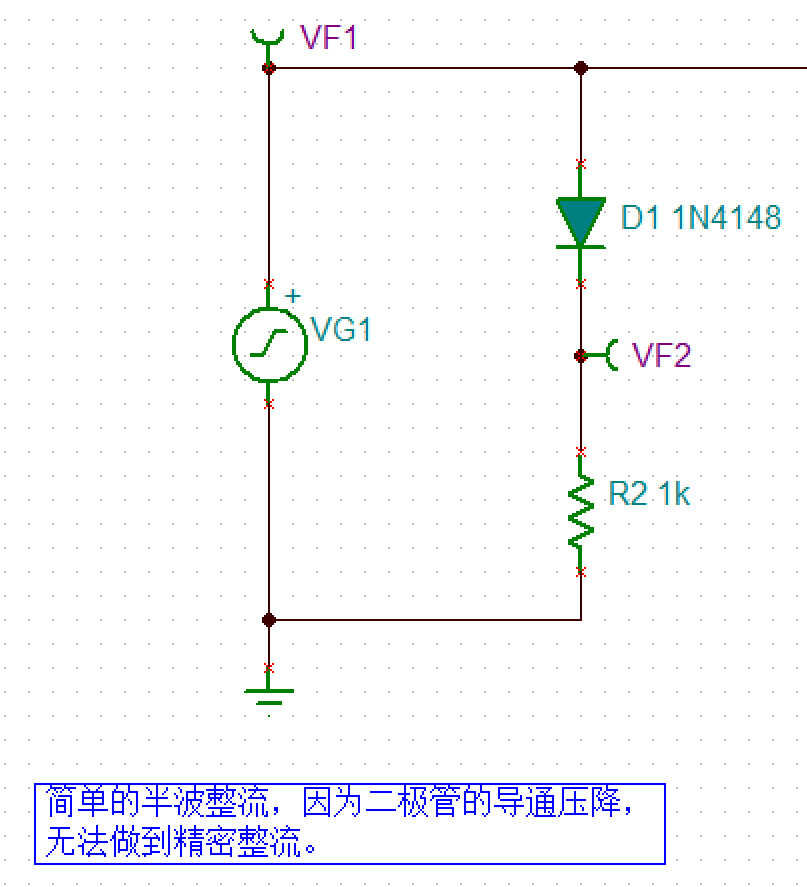

• 简单半波整流

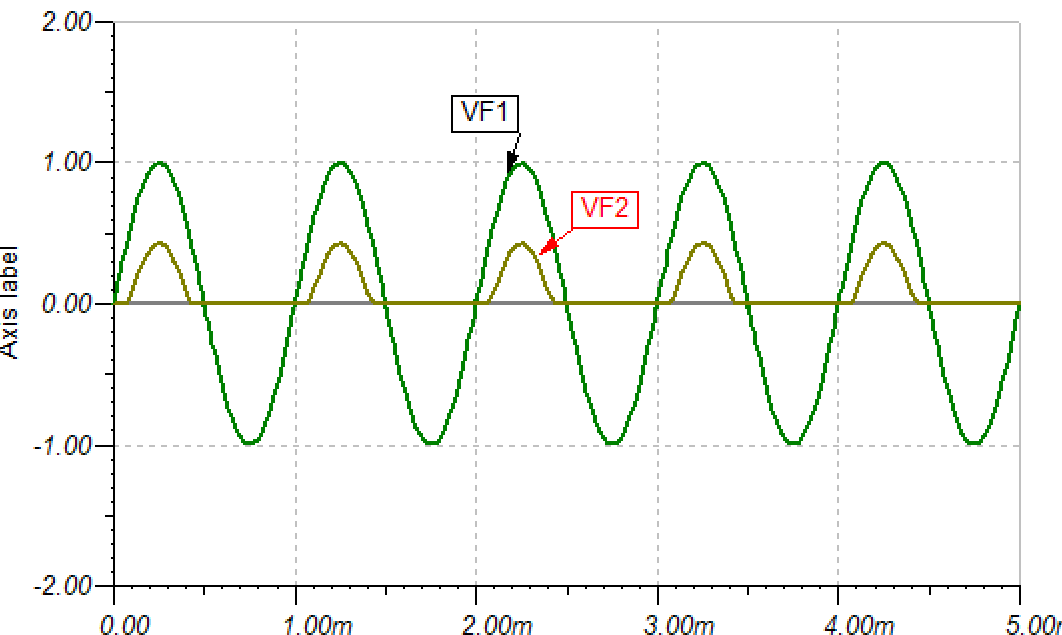

• 波形：

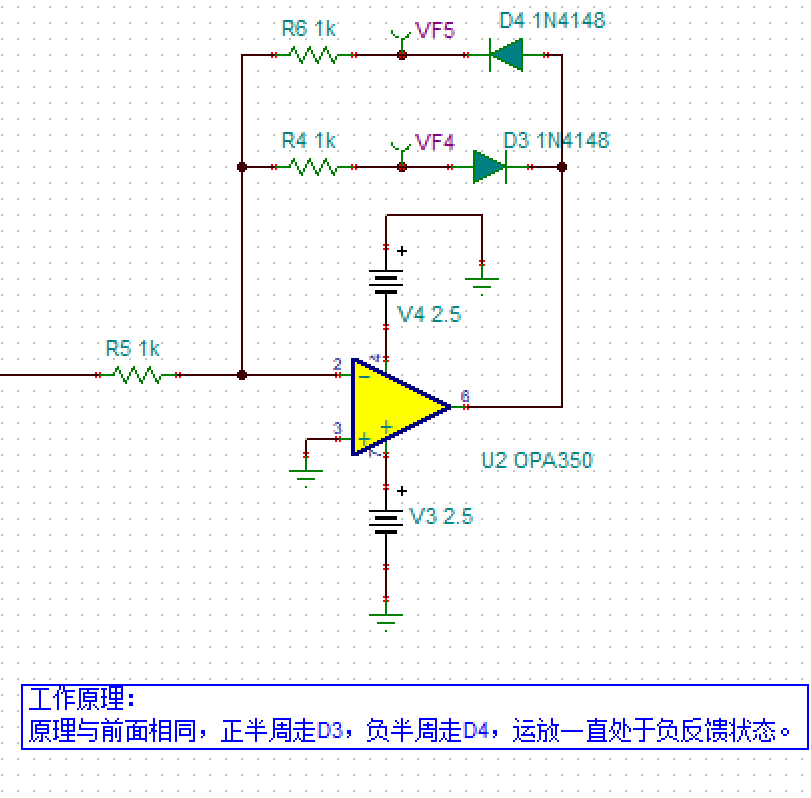

• 半波精密整流

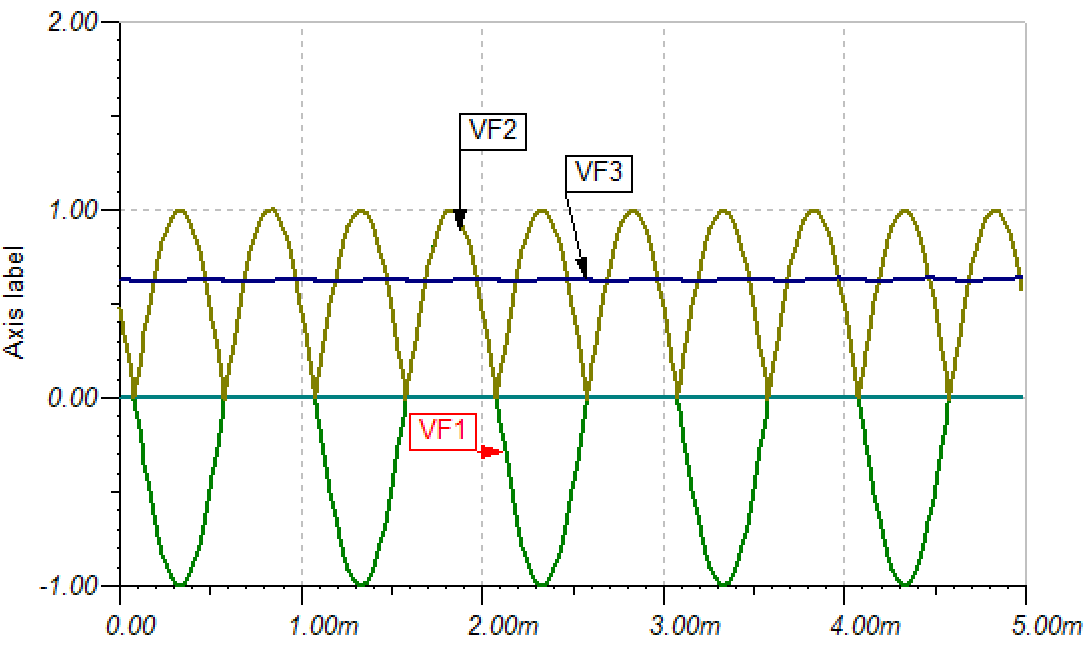

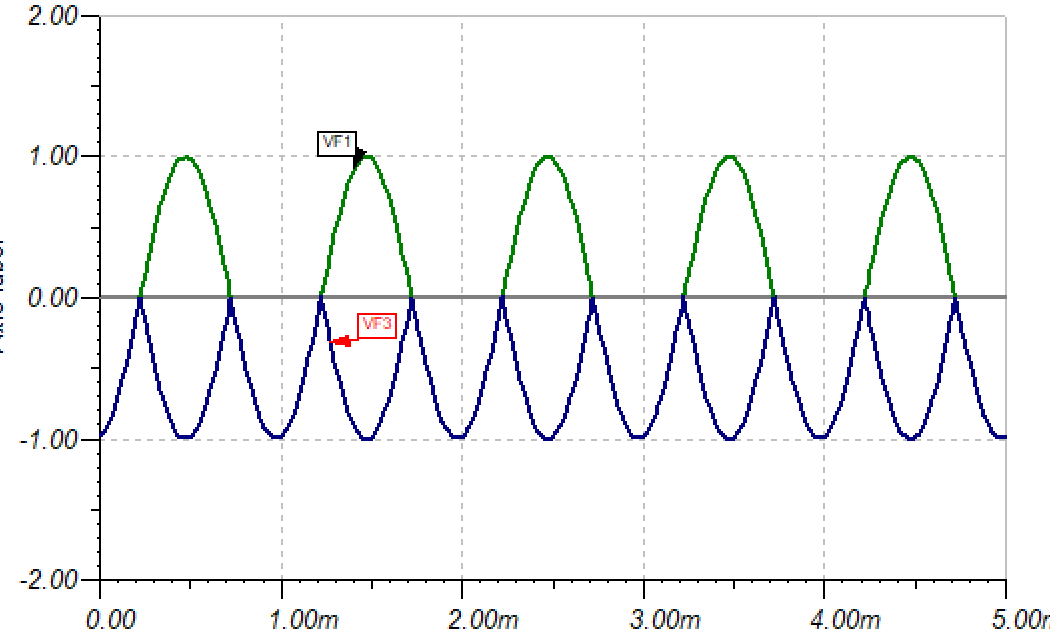

• 波形如下：

• 全波精密整流

• 波形如下：

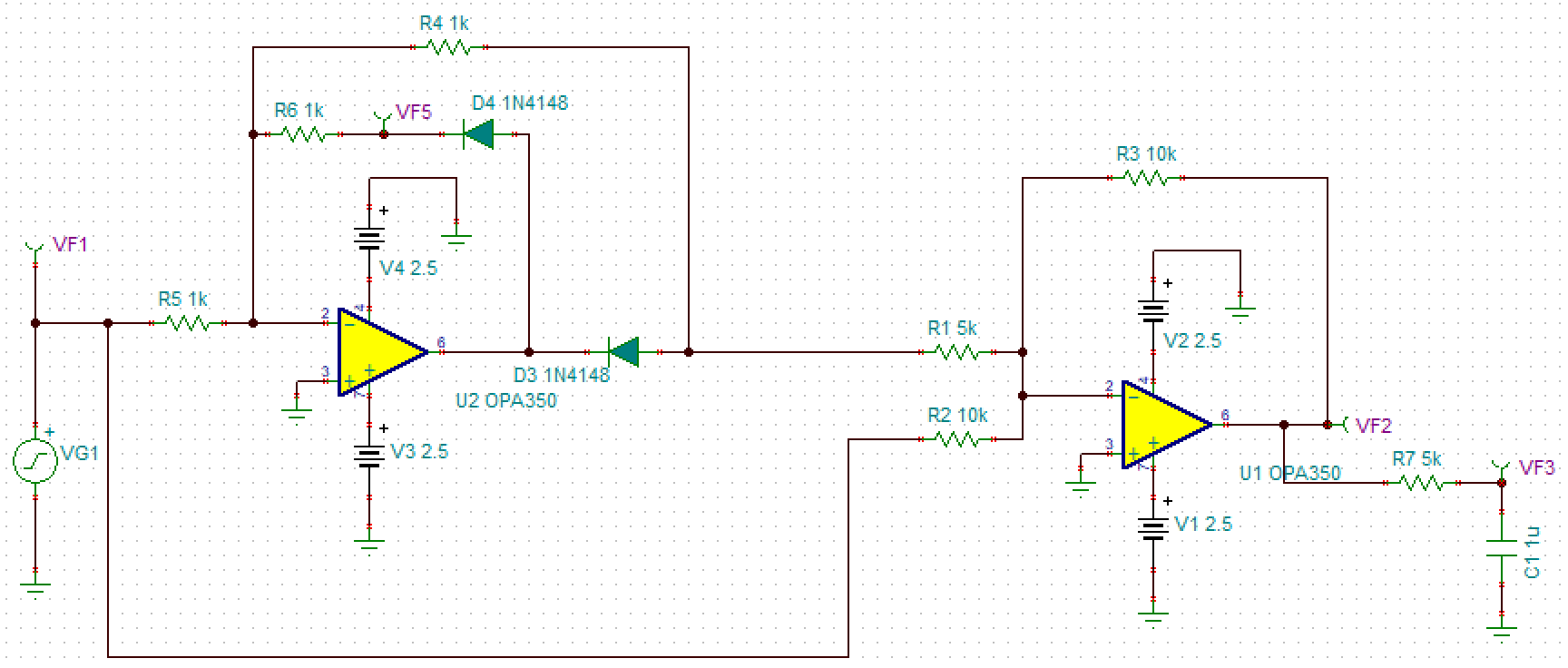

• 全波精密整流

• 波形如下，VF3是通过一个低通滤波器得到的直流量：
