SIB1的时域频域位置指示在MIB信息中获得,SIB1信息包含了PLMN信息,以及物理层信道PDCCH/PDSCH/PUSCH/PUCCH/PRACH的一些基本配置,Paging配置等信息,作用类比于LTE中的SIB2。
一 SIB1频域位置确定
先介绍下协议中kssb的物理含义。38.211中7.4.3.1节中的描述如下。

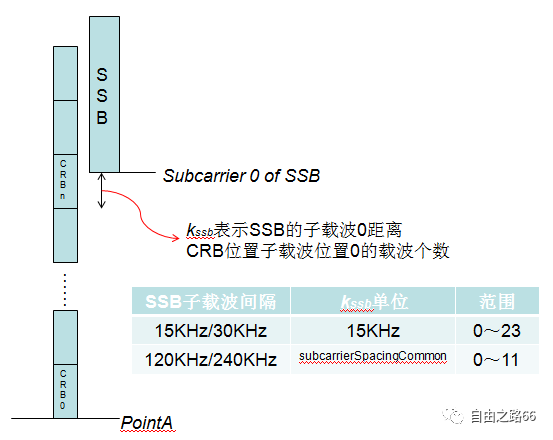

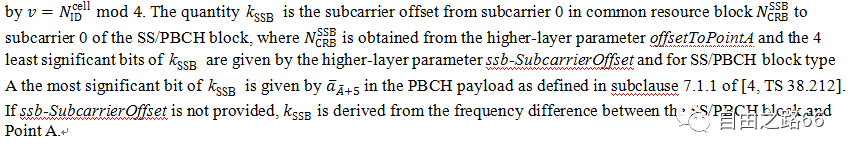

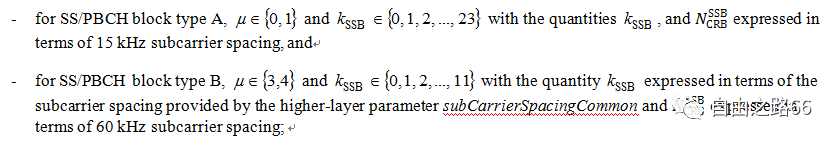

由于SSB的子载波0不一定对齐到RB的子载波0的位置,定义kssb为其两者的距离,单位为子载波数,子载波的间隔依赖于SSB的子载波间隔。
SIB1的频域位置是一段连续的RB,在由kssb得到RB边界位置之后,再通过MIB信息中的pdcch-ConfigSIB1的高4比特,作为38.213中表格13-1至13-10来获得调度SIB1 PDCCH和PDSCH的频域位置。
具体使用哪个表格,需要通过小区同步阶段获得的SSB的子载波间隔,MIB信息中指示的subCarrierSpacingCommon,以及频带确定的最小支持带宽信息确定。在确定了表格之后,4比特作为index,即确定了使用哪一行,就可以确定频域起始位置,RB个数了,检测PDCCH的Coreset符号数也通过Number of symbols确定。
二 SIB1时域位置确定

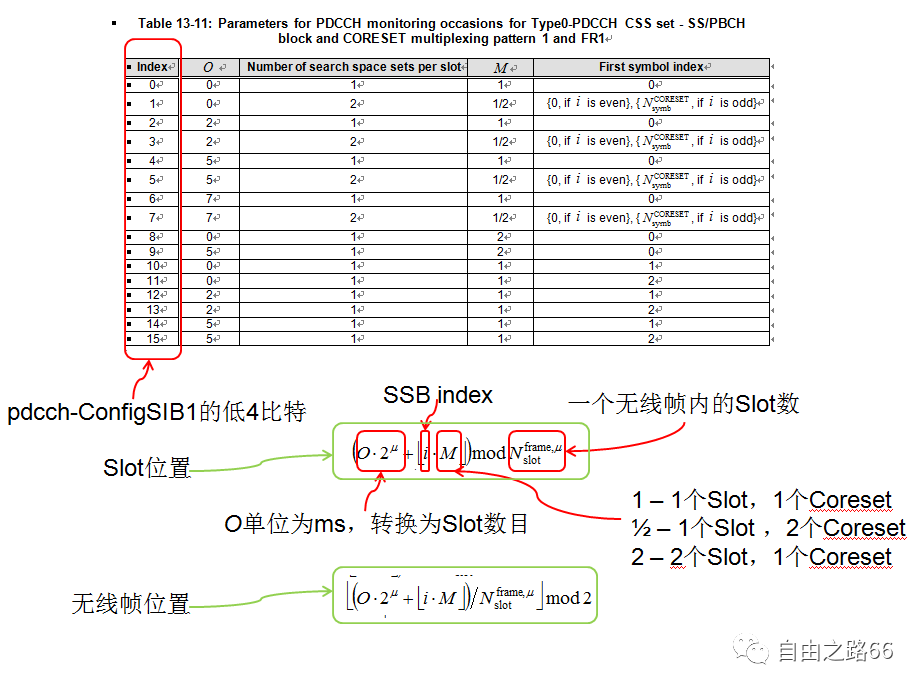

接收SIB1的Slot位置由38.213中表格13-11至13-15获得,总体分为Pattern 1,Pattern2和Pattern3。
Pattern 1的时间位置计算,在确定了Slot位置之后,连续两个Slot都用于监测对应SIB1的PDCCH调度。

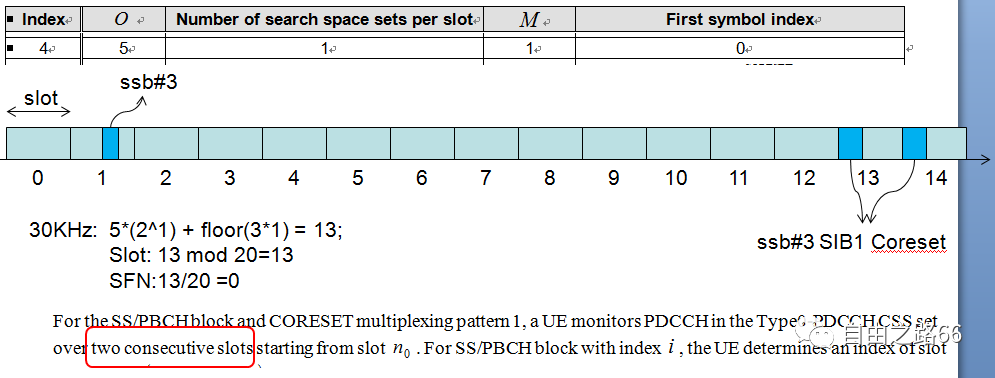

以index为4,SSB#3,30KHz作为例子,此时M=1。
以index为5,SSB#2和SSB#3,30KHz作为例子,此时M=1/2。

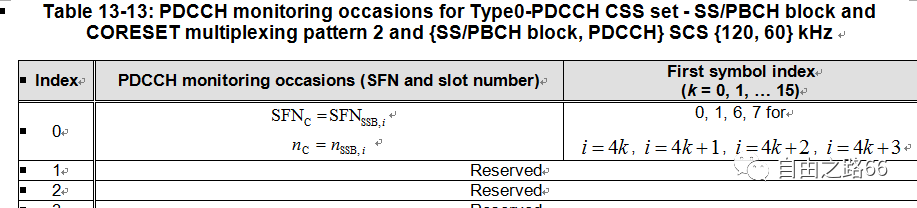

对于Pattern 2,Table 13-13,SSB与SIB1的Coreset在同一个Slot,且只监听1个Slot,其中的i 为SSB index。
