1. 引言：时钟系统的核心地位

在现代FPGA设计中，时钟系统是整个芯片架构的心脏，它决定了数字电路的运行节奏和性能边界。特别是在Xilinx的多处理器系统芯片(MPSoC)这样高度集成的异构架构中，时钟系统的复杂性和重要性更是达到了前所未有的高度。时钟不仅直接影响系统性能、功耗和设计可靠性，更是连接不同系统组件的关键纽带。

AMD/Xilinx的Zynq UltraScale+ MPSoC作为现代异构计算平台的代表，集成了ARM处理器和可编程逻辑，其时钟系统设计尤为复杂，需要平衡处理器系统(PS)与可编程逻辑(PL)两大部分的时钟需求。本文将深入探讨FPGA时钟系统的基础知识、Xilinx MPSoC中的时钟架构、关键组件及其配置方法，以及时钟优化的最佳实践。

2. FPGA时钟系统基础

2.1 时钟的基本概念

时钟信号是数字电路中的基本控制信号，它提供了一个参考时间基准，使得同步电路中的各个部分能够协调工作。在FPGA设计中，时钟信号通常表现为一个周期性的方波，其频率直接决定了电路的工作速度。

时钟信号的关键参数包括：

• 频率(Frequency): 单位时间内完成的周期数，通常以MHz或GHz表示。
• 周期(Period): 完成一个完整周期所需的时间，是频率的倒数。
• 占空比(Duty Cycle): 高电平持续时间占整个周期的比例，理想状态下为50%。
• 相位(Phase): 表示时钟信号相对于参考时钟的时间偏移。
• 抖动(Jitter): 时钟信号边沿在时间轴上的随机变化。
• 偏斜(Skew): 相同时钟信号到达不同组件时的时间差异。

2.2 时钟域与同步

在FPGA设计中，**时钟域(Clock Domain)**是指由同一个时钟信号驱动的所有同步元件(如触发器和寄存器)的集合。一个复杂的FPGA设计可能包含多个时钟域，每个时钟域可能有不同的频率或相位关系。

不同时钟域之间的数据传输需要特殊的同步机制，这就是所谓的跨时钟域通信(Clock Domain Crossing, CDC)。不当的CDC设计可能导致亚稳态(metastability)问题，进而引发系统故障。

2.3 时钟分布网络

FPGA内部的时钟分布网络是专门设计的资源，用于将时钟信号以最小偏斜分发到芯片的各个部分。一个典型的时钟分布网络包括：

• 时钟输入引脚: 接收外部时钟源信号的专用引脚。
• 全局时钟缓冲器(BUFG): 提供低偏斜的时钟分发。
• 时钟管理单元: 如MMCM(Mixed-Mode Clock Manager)和PLL(Phase-Locked Loop)，用于时钟合成和调整。
• 时钟树: 负责将时钟信号分发到FPGA内的各个部分。
• 区域时钟资源: 用于局部时钟分发以减少整体时钟树负载。

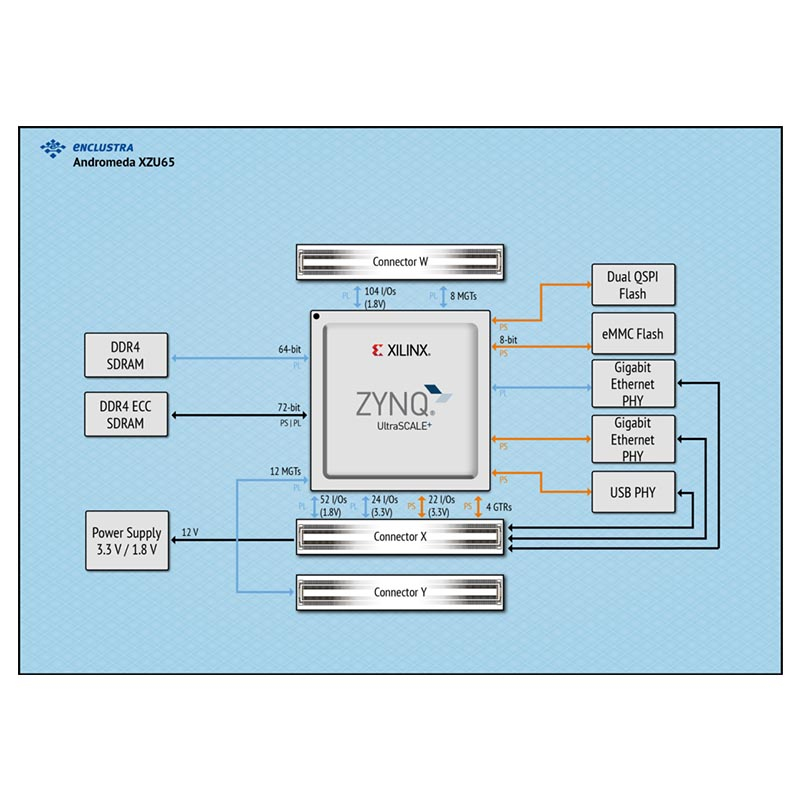

3. Xilinx MPSoC时钟架构概述

3.1 MPSoC架构中的时钟系统定位

Xilinx Zynq UltraScale+ MPSoC是一种高度集成的异构计算平台，它结合了ARM处理器系统(PS)和FPGA可编程逻辑(PL)。这种架构的时钟系统面临着特殊的挑战：需要满足处理器系统的严格时序要求，并同时支持可编程逻辑的灵活性。

MPSoC的时钟系统分为两大部分：

1. PS时钟系统: 为ARM Cortex-A53、Cortex-R5、GPU和其他处理器组件提供时钟。
2. PL时钟系统: 为可编程逻辑提供可配置的时钟资源。

这两个子系统既相互独立又紧密联系，通过专门的接口实现时钟信号的共享和同步。

3.2 MPSoC时钟拓扑结构

Zynq UltraScale+ MPSoC的时钟拓扑结构可以概括为一个分层次的体系：

1. 主要参考时钟: 系统通常使用一个外部晶振(如33.33MHz)作为主参考时钟输入。
2. PS时钟生成器: 包含多个PLL，用于从参考时钟生成各种频率的时钟信号。
3. PS-PL接口时钟: 用于PS和PL之间的通信，如AXI接口时钟。
4. PL时钟资源: 包括全局和区域时钟缓冲器、MMCM和PLL等。
5. PL时钟区域: PL部分被划分为多个时钟区域，每个区域可以有独立的时钟配置。

3.3 PS和PL的时钟关系

PS和PL虽然是两个相对独立的子系统，但在时钟方面有着密切的关联：

• PS可以向PL提供时钟信号，这些时钟通常是PS PLL的输出。
• PL可以向PS提供外部时钟输入。
• PS和PL之间的接口(如AXI)需要同步时钟或专门的CDC机制。

在Zynq UltraScale+ MPSoC中，PS可以提供多达4个时钟信号给PL(称为pl_clk[0:3])，这些时钟可以通过PS的IOPLL或RPLL生成，频率可配置。

4. MPSoC处理器系统(PS)的时钟资源

4.1 PS时钟架构

Zynq UltraScale+ MPSoC的处理器系统具有复杂而灵活的时钟架构，它包含:

1. 输入时钟: 通常是PS_REF_CLK，标准频率为33.33MHz。
2. 锁相环(PLL):
   • APLL: 用于ARM Cortex-A53处理器和GPU的时钟生成。
   • DPLL: 用于DDR内存接口的时钟生成。
   • VPLL: 用于视频处理和显示接口的时钟生成。
   • IOPLL: 主要用于I/O外设和PS-PL接口的时钟生成。
   • RPLL: 可用于各种用途，包括向PL提供时钟。

4.2 PS时钟树结构

PS的时钟树结构是分层的，从参考时钟开始，通过PLL生成各种频率的时钟，然后分发到不同的处理器组件和外设：

PS_REF_CLK → PLL → 分频器 → 组件时钟

以ARM Cortex-A53为例，其时钟路径为：

PS_REF_CLK → APLL → ARM_PLL_DIVIDE → ARM Cortex-A53 CPU

4.3 PS时钟配置

PS时钟的配置通常通过Vivado中的Zynq UltraScale+ MPSoC IP进行。配置步骤包括：

1. 在Block Design中添加Zynq UltraScale+ MPSoC IP。
2. 双击该IP打开配置界面。
3. 选择"Clock Configuration"选项卡。
4. 配置输入时钟频率(Input Clocks)。
5. 配置各PLL的参数，包括倍频比(Multiplier)和分频比(Divisors)。
6. 配置输出时钟(Output Clocks)，包括PL时钟。

通过这些配置，可以精确控制PS内部各组件的时钟频率，以及提供给PL的时钟频率。

5. MPSoC可编程逻辑(PL)的时钟资源

5.1 PL时钟管理模块

UltraScale+架构中的PL部分拥有丰富的时钟管理资源，主要包括：

5.1.1 时钟管理单元(Clock Management Tile, CMT)

每个CMT包含一个MMCM(Mixed-Mode Clock Manager)和一个PLL(Phase-Locked Loop)。这些时钟管理单元位于FPGA的特定区域，每个I/O组(bank)通常配备一个CMT。

5.1.2 混合模式时钟管理器(MMCM)

MMCM是UltraScale+架构中最强大的时钟管理组件，具有以下主要特性：

• 支持宽范围的输入频率(10MHz至933MHz)
• 可以生成多达7个输出时钟
• 支持精细的相位调整(以1/8的VCO周期为步进)
• 支持分数分频
• 内置动态重配置端口(DRP)，允许在运行时修改时钟参数
• 支持时钟去偏斜和抖动滤除

MMCM通过以下基本原理工作：

1. 利用输入分频器(D)将输入时钟频率降低到PFD可接受范围
2. 利用反馈分频器(M)建立PLL反馈环路
3. 通过输出分频器(O)为每个输出生成所需频率

MMCM的典型配置参数包括：

Fout = (Fin × M) / (D × O)

其中，Fin是输入频率，M是倍频比，D是输入分频比，O是输出分频比。

5.1.3 锁相环(PLL)

PLL是相对MMCM功能较为简化的时钟管理单元，适用于对成本和功耗敏感的应用。PLL的主要特性包括：

• 支持较窄的输入频率范围(70MHz至933MHz)
• 最多可生成4个输出时钟
• 相位调整粒度较MMCM低(以1/2的VCO周期为步进)
• 不支持分数分频
• 功耗低于MMCM

5.2 PL时钟缓冲器

UltraScale+架构提供多种类型的时钟缓冲器，用于时钟信号的分发和处理：

5.2.1 全局时钟缓冲器(BUFGCE)

BUFGCE是最常用的时钟缓冲器，它将时钟信号分发到整个FPGA设备。主要特点包括：

• 低时钟偏斜
• 带有使能控制
• 可以驱动任何时钟区域内的同步元件

5.2.2 区域时钟缓冲器(BUFR)

BUFR限制时钟信号在特定区域内分发，有助于减少整体时钟树的负载和功耗：

• 仅在单个时钟区域内分发时钟
• 支持内部分频功能
• 适用于只需在局部使用的时钟信号

5.2.3 其他专用时钟缓冲器

• BUFGCE_DIV: 带有分频功能的全局时钟缓冲器
• BUFGCTRL: 可配置的多路复用全局时钟缓冲器
• BUFG_GT: 专为SERDES/高速收发器提供的时钟缓冲器
• BUFCE_LEAF: 时钟叶节点缓冲器，用于最终阶段的时钟分发

5.3 PL时钟路由

UltraScale+架构中的时钟路由资源是专门设计的，与一般的信号路由不同。主要时钟路由资源包括：

• 水平时钟线(HROW): 水平方向的时钟分发线
• 垂直时钟线(VROW): 垂直方向的时钟分发线
• 时钟骨干线(Clock Backbone): 用于跨大距离分发时钟的专用线路

这些时钟路由资源经过精心设计，以最小化时钟偏斜，保证时钟信号的质量。

5.4 时钟区域(Clock Regions)

UltraScale+架构将FPGA划分为多个时钟区域，每个区域都有其独立的时钟分发网络。在Zynq UltraScale+ MPSoC中，PL部分通常包含多个时钟区域，具体数量取决于设备型号。

时钟区域的概念对于理解时钟分发限制和优化时钟树至关重要。在设计中应尽量将相关逻辑放在同一时钟区域内，减少跨区域时钟分发，从而降低时钟偏斜和功耗。

6. PS与PL时钟域的交互

6.1 PS向PL提供时钟

在Zynq UltraScale+ MPSoC中，PS可以通过四个专用接口(pl_clk[0:3])向PL提供时钟信号。这些时钟可以从PS的IOPLL或RPLL生成，其配置步骤如下：

1. 在Vivado的Block Design中双击Zynq UltraScale+ MPSoC IP。
2. 选择"Clock Configuration"选项卡。
3. 在"Output Clocks"下找到"PL Fabric Clocks"部分。
4. 启用所需的PL时钟(PL0_REF_CLK到PL3_REF_CLK)。
5. 配置每个PL时钟的频率，可以通过选择PLL源和调整分频比来实现。

这种机制非常适用于没有独立时钟输入引脚连接到PL的开发板(如AVNET ZUBoard)，它允许PL部分使用PS生成的时钟，无需额外的外部时钟源。

6.2 PL向PS提供时钟

虽然较少使用，但PL也可以向PS提供时钟信号，特别是在需要特殊时钟生成或处理的应用中。这通常通过以下方式实现：

1. 在PL中实现时钟生成或处理逻辑。
2. 将生成的时钟通过专用接口传递给PS。
3. 在PS端配置相应的时钟多路复用器选择PL提供的时钟。

6.3 PS-PL时钟同步考量

在设计涉及PS和PL交互的系统时，时钟同步是一个关键考量：

1. 同步时钟: 理想情况下，PS和PL之间的接口应使用同步时钟，即源自同一时钟或具有确定相位关系的时钟。
2. 异步时钟: 当PS和PL使用异步时钟时，需要实现适当的CDC机制。
3. 时钟域关系: 明确定义PS和PL时钟域之间的关系，并在设计约束中正确描述这些关系。

7. 时钟配置与管理

7.1 使用Vivado时钟向导

Vivado提供了强大的Clocking Wizard IP核，简化了MMCM和PLL的配置流程：

1. 在IP Catalog中找到"Clocking Wizard"并添加到设计中。
2. 在向导界面中，配置输入时钟参数，包括频率和抖动。
3. 配置所需的输出时钟，指定频率、相位和占空比。
4. 配置其他选项，如复位、锁定检测和时钟缓冲选择。
5. 生成IP并将其集成到设计中。

Clocking Wizard会自动计算最佳的MMCM/PLL参数，包括倍频比、分频比和滤波设置，以满足输出时钟要求的同时最小化时钟抖动。

7.2 动态时钟重配置

UltraScale+架构的MMCM和部分PLL支持动态重配置，允许在系统运行时调整时钟参数，而无需重新配置整个FPGA。这对于需要在运行时调整性能或适应不同工作模式的应用尤为有用。

实现动态重配置的方法包括：

1. 使用MMCM/PLL的动态重配置端口(DRP)。
2. 使用Xilinx提供的IP和参考设计，如XAPP888中描述的方法。
3. 从PS通过AXI接口控制PL中的时钟管理单元。

7.3 时钟关断和功耗管理

在Zynq UltraScale+ MPSoC中，时钟管理与功耗管理紧密相关。通过选择性地启用或关闭时钟，可以显著降低系统功耗：

1. PS时钟门控: PS包含多种功耗管理机制，可以在不需要某些组件时关闭其时钟。
2. PL时钟管理: 在PL中，可以使用具有使能功能的时钟缓冲器(如BUFGCE)实现时钟门控。
3. 动态频率调整: 根据工作负载需求动态调整时钟频率，在保证性能的同时优化功耗。

此外，Zynq UltraScale+ MPSoC支持多种功耗模式，如深度睡眠模式，在这些模式下，大部分时钟都会被关闭以最大限度地降低功耗。

8. 跨时钟域通信(CDC)

8.1 CDC挑战与亚稳态

在多时钟域设计中，数据从一个时钟域传递到另一个时钟域时会面临亚稳态风险。亚稳态是一种不确定状态，当触发器的建立时间或保持时间被违反时可能发生，导致输出在有效逻辑电平之间振荡，最终随机解析为0或1。

亚稳态可能导致：

• 数据错误
• 系统不确定行为
• 间歇性故障

8.2 基本CDC技术

为了安全地实现跨时钟域通信，设计者可以采用多种技术：

8.2.1 双触发器同步器

最基本的CDC机制是双触发器同步器，适用于单比特信号的同步：

// 在目标时钟域
always @(posedge dest_clk) begin
    sync_ff1 <= src_signal;  // 可能亚稳态
    sync_ff2 <= sync_ff1;    // 稳定信号
end

第一个触发器可能进入亚稳态，但第二个触发器有足够时间解析为稳定状态，从而过滤亚稳态风险。

8.2.2 脉冲同步器

对于需要传输脉冲信号的场景，可以使用脉冲同步器：

1. 慢到快时钟域: 在目标域使用双触发器，然后通过边沿检测捕获脉冲。
2. 快到慢时钟域: 需要在源时钟域延长脉冲宽度，确保慢时钟能采样到信号。

8.2.3 握手同步

对于需要确认数据已被接收的场景，可以实现双向握手机制：

1. 源域置位请求信号。
2. 目标域同步请求信号，接收数据，并置位应答信号。
3. 源域同步应答信号，清除请求信号。
4. 目标域检测请求信号消失，清除应答信号。

8.3 高级CDC机制

对于更复杂的CDC需求，UltraScale+架构提供了更高级的解决方案：

8.3.1 异步FIFO

异步FIFO是跨时钟域传输多位数据的最常用方法：

• 写操作使用源时钟域，读操作使用目标时钟域。
• 读指针和写指针通过格雷码编码和双触发器同步到对方的时钟域。
• 使用"满"和"空"标志防止溢出和下溢。
• 可以使用"几乎满"和"几乎空"标志进行流控制。

8.3.2 XPM CDC库

Xilinx提供了参数化宏(XPM)库，包含多种预先验证的CDC结构：

• xpm_cdc_single: 单比特同步器
• xpm_cdc_array_single: 多比特同步器
• xpm_cdc_gray: 格雷码同步器，适用于指针同步
• xpm_cdc_handshake: 实现完整的握手协议
• xpm_cdc_pulse: 脉冲传输同步器
• xpm_cdc_async_rst: 异步复位同步器
• xpm_fifo_async: 异步FIFO实现

使用XPM CDC库可以大大简化CDC设计，并提高其可靠性。

8.4 CDC验证

正确验证CDC设计对于确保系统稳定性至关重要。Vivado提供了CDC分析工具：

1. Report CDC命令: 分析设计中的CDC路径，检测潜在问题。
2. CDC约束: 通过XDC约束文件指定时钟域关系，如设置异步时钟组。
3. CDC规则检查: 验证是否使用了正确的CDC结构。

典型的CDC约束示例：

# 声明异步时钟组
set_clock_groups -asynchronous -group [get_clocks clk_a] -group [get_clocks clk_b]

# 对于已知使用正确CDC的路径，可以放宽时序要求
set_false_path -from [get_cells src_reg*] -to [get_cells dest_sync_ff1*]

9. 时钟约束与优化

9.1 基本时钟约束

在Xilinx FPGA设计中，正确的时钟约束对于确保时序收敛和可靠运行至关重要。基本时钟约束包括：

9.1.1 创建时钟

定义主要时钟源：

# 在输入引脚上创建主时钟
create_clock -period 10.000 -name sys_clk [get_ports sys_clk_p]

# 在内部节点创建时钟
create_clock -period 6.400 -name int_clk [get_pins mmcm_inst/CLKOUT0]

9.1.2 生成时钟

定义派生时钟：

# 从主时钟派生的时钟
create_generated_clock -name clk_div2 -source [get_pins mmcm_inst/CLKOUT0] -divide_by 2 [get_pins divider/clk_out]

9.1.3 输入输出延迟

定义外部接口的时序要求：

# 输入延迟
set_input_delay -clock [get_clocks sys_clk] -max 2.000 [get_ports data_in*]

# 输出延迟
set_output_delay -clock [get_clocks sys_clk] -max 1.500 [get_ports data_out*]

9.2 高级时钟约束

对于复杂的MPSoC设计，可能需要更高级的时钟约束：

9.2.1 多时钟域约束

定义时钟域关系：

# 异步时钟组
set_clock_groups -asynchronous -group [get_clocks ps_clk] -group [get_clocks pl_clk]

# 同步时钟组，但有不确定相位关系
set_clock_groups -logically_exclusive -group [get_clocks clk_mode1] -group [get_clocks clk_mode2]

9.2.2 时钟不确定性

模拟真实世界的时钟抖动和偏斜：

# 设置时钟不确定性
set_clock_uncertainty -setup 0.100 [get_clocks mmcm_clk]
set_clock_uncertainty -hold 0.050 [get_clocks mmcm_clk]

9.2.3 伪路径和多周期路径

对特殊路径应用特殊约束：

# CDC路径的伪路径
set_false_path -from [get_clocks src_clk] -to [get_cells cdc_sync_reg[0]]

# 多周期路径
set_multicycle_path -setup 2 -from [get_cells slow_logic*] -to [get_cells fast_logic*]

9.3 时钟优化策略

为了达到最佳性能和可靠性，可以采用多种时钟优化策略：

9.3.1 时钟树优化

减少时钟偏斜和抖动：

• 使用专用时钟输入引脚和时钟缓冲器。
• 优先使用全局时钟资源，而非一般路由资源。
• 对关键时钟路径应用更严格的时序约束。

9.3.2 区域和分层优化

利用FPGA的物理结构：

• 将相关逻辑放在同一时钟区域内。
• 利用层次化设计方法隔离不同时钟域。
• 使用区域时钟缓冲器(BUFR)限制时钟的分发范围。

9.3.3 时钟频率选择

智能选择时钟频率：

• 尽量使用简单整数倍/分频关系。
• 避免使用需要复杂PLL设置的奇特频率。
• 考虑使用较低频率的时钟来改善时序裕量和降低功耗。

10. 实际应用场景与最佳实践

10.1 视频处理案例

在多时钟域的视频处理系统中，以下是时钟设计的最佳实践：

• 使用异步FIFO: 在不同时钟域间缓冲视频数据，例如输入时钟域与处理时钟域之间。
• 像素时钟与系统时钟分离: 保持像素时钟(如74.25MHz的1080p时钟)独立于系统时钟。
• 使用MMCM精确生成: 根据特定视频标准的要求，使用MMCM精确生成所需频率的时钟。

Zynq UltraScale+ MPSoC的视频处理系统时钟设计示例:

# 视频输入时钟（从HDMI接收器）
create_clock -period 13.468 -name hdmi_in_clk [get_ports hdmi_in_clk]

# 使用MMCM生成处理时钟
create_generated_clock -name proc_clk -source [get_pins mmcm_inst/CLKIN1] \
                      -multiply_by 10 -divide_by 3 [get_pins mmcm_inst/CLKOUT0]

# 视频输出时钟（74.25MHz for 1080p60）
create_generated_clock -name hdmi_out_clk -source [get_pins mmcm_inst/CLKIN1] \
                      -multiply_by 297 -divide_by 100 [get_pins mmcm_inst/CLKOUT1]

10.2 通信系统案例

高速通信系统是对时钟品质要求极高的典型应用，涉及多种时钟域：

1. 系统控制时钟: 通常来自PS，用于配置和控制。
2. 参考时钟: 为高速收发器(GTH/GTY)提供基准。
3. 恢复时钟: 从接收数据中恢复的时钟。
4. 本地处理时钟: 用于数据处理的内部时钟。

最佳实践包括：

• 低抖动时钟源: 使用高品质晶振和时钟缓冲器，为高速收发器提供干净的参考时钟。
• 使用专用收发器时钟资源: 如BUFG_GT，专为收发器设计的时钟缓冲器。
• 精心设计CDC: 在恢复时钟域和系统时钟域之间实现可靠的CDC机制。

UltraScale+ MPSoC收发器时钟配置示例：

# GTH参考时钟（156.25MHz）
create_clock -period 6.400 -name gth_ref_clk [get_ports gth_ref_clk_p]

# 恢复时钟（与接收数据相关）
create_clock -period 3.200 -name gth_rxoutclk [get_pins gth_inst/RXOUTCLK]

# 声明异步关系
set_clock_groups -asynchronous -group [get_clocks gth_rxoutclk] -group [get_clocks system_clk]

10.3 多处理器协同工作场景

Zynq UltraScale+ MPSoC具有多种处理器核心（ARM Cortex-A53、Cortex-R5和MicroBlaze），它们可以运行在不同的时钟域中。在实现这些处理器协同工作的系统时：

• 协调PS时钟: 配置APU（Application Processing Unit）和RPU（Real-time Processing Unit）的时钟，使其性能与功耗达到最佳平衡。
• PS-PL接口时钟: 选择适当的AXI接口时钟频率，确保高带宽同时避免时序问题。
• 统一时间基准: 为所有处理器提供一个共享的时间参考（如全局计时器），以简化同步。

时钟配置示例：

APU时钟: 1.2GHz (APLL，基于33.33MHz参考时钟，倍频系数36)
RPU时钟: 500MHz (RPLL，基于33.33MHz参考时钟，倍频系数15)
PL接口时钟: 250MHz (IOPLL输出，提供给PS-PL的AXI接口)
MicroBlaze时钟: 200MHz (从PS提供给PL，然后通过MMCM调整)

10.4 实时控制系统场景

在工业控制、汽车电子等实时系统中，时钟的确定性和可靠性至关重要：

• 隔离关键时钟域: 将实时控制逻辑放在独立的时钟域中，避免受其他部分影响。
• 利用RPU: 充分利用Cortex-R5的实时性能，为其配置独立且稳定的时钟。
• 精确时序控制: 使用MMCM/PLL的相位调整功能，精确控制信号采样和输出时机。
• 备份时钟机制: 实现时钟监控和故障切换机制，确保系统始终有可用时钟。

10.5 低功耗设计场景

对于电池供电或能效敏感的应用，时钟系统是功耗优化的关键领域：

• 动态时钟门控: 在不同工作模式下，选择性地启用或禁用不必要的时钟。
• 动态频率调整: 根据工作负载需求动态调整时钟频率，避免过度性能。
• 利用PS电源管理: 充分利用Zynq UltraScale+ MPSoC的电源管理功能，在合适的时机进入低功耗模式。

时钟管理代码示例：

// 在PS软件中调整PL时钟频率（C代码）
#include "xclk_wiz.h"

// 初始化时钟向导
XClk_Wiz ClkWiz;
XClk_Wiz_Config *CfgPtr;
CfgPtr = XClk_Wiz_LookupConfig(XCLK_WIZARD_DEVICE_ID);
XClk_Wiz_CfgInitialize(&ClkWiz, CfgPtr, CfgPtr->BaseAddr);

// 低功耗模式 - 降低时钟频率
void EnterLowPowerMode(void) {
    // 加载低频设置
    XClk_Wiz_SetRate(&ClkWiz, XCLK_WIZARD_CLKOUT0, 50000000); // 设置为50MHz
    // 等待锁定
    while (!XClk_Wiz_IsLocked(&ClkWiz)) {}
}

// 高性能模式 - 提高时钟频率
void EnterHighPerformanceMode(void) {
    // 加载高频设置
    XClk_Wiz_SetRate(&ClkWiz, XCLK_WIZARD_CLKOUT0, 200000000); // 设置为200MHz
    // 等待锁定
    while (!XClk_Wiz_IsLocked(&ClkWiz)) {}
}

11. 时钟管理高级话题

11.1 抖动分析与管理

在高性能设计中，时钟抖动是一个关键考量因素，尤其对于高速接口和ADC/DAC应用：

11.1.1 抖动来源

• 输入参考时钟抖动: 来自外部晶振或时钟源的抖动。
• PLL/MMCM产生的抖动: 由内部时钟合成产生的抖动。
• 电源噪声耦合: 电源波动导致的时钟抖动。
• 信号完整性问题: 由于PCB布局和传输线效应导致的抖动。

11.1.2 抖动管理策略

• 优化PLL/MMCM配置: 调整带宽参数以滤除特定频率的抖动。
• 使用清洁电源: 为时钟电路提供低噪声、隔离的电源。
• 适当的PCB设计: 对时钟线采用控制阻抗设计，避免与噪声源平行布线。
• 使用抖动清洁器: 在必要时使用专门的抖动清洁电路。

Zynq UltraScale+ MPSoC中的MMCM抖动优化示例：

# 配置MMCM的带宽以优化抖动性能
set_property BANDWIDTH "OPTIMIZED" [get_cells mmcm_inst]

# 对于低频输入时钟，可以选择较高的带宽设置
set_property BANDWIDTH "HIGH" [get_cells mmcm_inst]

# 对于高抖动输入，可以选择较低的带宽以增强滤波
set_property BANDWIDTH "LOW" [get_cells mmcm_inst]

11.2 失锁检测与恢复

PLL和MMCM失锁是系统设计中需要考虑的一个重要问题：

11.2.1 失锁原因

• 输入时钟不稳定: 频率偏移或输入时钟中断。
• 配置参数不兼容: PLL/MMCM配置超出硬件限制。
• 环境因素: 温度极端变化或电源电压异常。

11.2.2 失锁检测与恢复机制

• 利用锁定信号: MMCM和PLL提供的LOCKED输出可用于监控锁定状态。
• 软件监控: 通过PS软件定期检查时钟状态。
• 自动重启机制: 检测到失锁时自动重新初始化时钟管理单元。
• 冗余设计: 为关键时钟提供备份路径。

失锁监控与恢复的RTL实现示例：

module clock_monitor (
    input wire clk_in,
    input wire mmcm_locked,
    output reg reset_out
);

    reg [7:0] lock_counter = 0;

    always @(posedge clk_in or negedge mmcm_locked) begin
        if (!mmcm_locked) begin
            lock_counter <= 0;
            reset_out <= 1'b1;  // 失锁时断言复位
        end else begin
            if (lock_counter < 8'hFF) begin
                lock_counter <= lock_counter + 1;
            end

            // 等待足够时间确认锁定稳定
            reset_out <= (lock_counter < 8'hF0);
        end
    end

endmodule

11.3 温度与电压变化的影响

FPGA时钟系统的性能会受到环境条件变化的影响：

11.3.1 温度效应

• 振荡器频率漂移: 晶振频率随温度变化。
• PLL/MMCM锁定时间变化: 极端温度下锁定可能需要更长时间。
• 时钟偏斜增加: 温度梯度可能导致芯片内部的时钟偏斜增加。

11.3.2 电压效应

• 时钟抖动增加: 电源电压噪声直接转化为时钟抖动。
• PLL性能变化: 电压不稳定会影响PLL的稳定性和输出特性。

11.3.3 缓解策略

• 片上温度监控: 利用Zynq UltraScale+ MPSoC的内置温度传感器监控芯片温度。
• 动态PVT补偿: 根据温度和电压变化动态调整时钟参数。
• 保守时序约束: 为环境变化留出足够的时序裕量。

11.4 高精度时钟同步

某些应用(如测量仪器、时间敏感网络)需要高精度的时钟同步：

11.4.1 IEEE 1588 PTP实现

Zynq UltraScale+ MPSoC支持IEEE 1588精确时间协议(PTP)，可以实现网络设备之间的高精度时钟同步：

• 利用硬件时间戳: MPSoC中的以太网MAC包含硬件时间戳单元，支持高精度PTP实现。
• PS-PL协同: 结合PS处理能力和PL精确定时能力，实现复杂的时钟同步算法。

11.4.2 外部时钟同步

与GPS、原子钟等外部高精度时钟源同步：

• PPS信号同步: 使用每秒脉冲(PPS)信号作为参考。
• 相位锁定: 使用MMCM/PLL的相位调整功能锁定到外部参考。

12. 调试与故障排除

12.1 时钟相关问题的识别

在复杂的FPGA设计中，许多问题可能与时钟系统相关：

12.1.1 常见时钟问题

• 时序违规: 设置时间或保持时间不满足要求。
• 时钟故障: 时钟源缺失或MMCM/PLL未锁定。
• 异常亚稳态: CDC机制不完善导致的随机错误。
• 时钟偏斜过大: 导致区域间通信失败。

12.1.2 问题症状

• 系统间歇性失败: 通常指向CDC或亚稳态问题。
• 启动时失败: 可能是时钟初始化或PLL锁定问题。
• 某些功能正常而其他功能失败: 可能是特定时钟域的问题。

12.2 时钟调试工具与方法

Xilinx提供多种工具和方法来调试时钟问题：

12.2.1 硬件调试工具

• 集成逻辑分析仪(ILA): 可以用于观察内部时钟信号的活动。
• JTAG分析: 通过JTAG接口访问内部状态。
• 时钟监控电路: 自定义电路用于监控时钟活动和PLL状态。

12.2.2 软件分析工具

• Vivado时序分析: 详细分析时序路径和时钟关系。
• Clock Interaction Report: 分析不同时钟之间的相互作用。
• Clock Utilization Report: 显示时钟资源的使用情况。

12.2.3 调试策略

• 增量调试: 从最简单的时钟配置开始，逐步增加复杂性。
• 分离时钟域: 暂时隔离问题时钟域，验证其他部分正常工作。
• 检查锁定信号: 监控MMCM/PLL的LOCKED输出确认锁定状态。
• 添加测试点: 在关键时钟路径上添加可观测点。

12.3.3 时钟资源冲突

问题: 实现阶段报告时钟资源冲突或时钟路由失败。

解决方案:
1. 检查时钟资源使用情况报告，识别冲突点。
2. 考虑使用不同类型的时钟缓冲器（如BUFGCE vs BUFGCE_DIV）。
3. 重新规划时钟区域使用，避免过于集中使用某区域的时钟资源。
4. 为关键时钟分配专用的全局时钟资源。
5. 考虑修改设计，减少所需的不同时钟数量。

13. 总结与展望

13.1 MPSoC时钟系统设计要点回顾

本文深入探讨了FPGA时钟系统，特别是Xilinx Zynq UltraScale+ MPSoC的时钟系统架构与设计方法。关键要点包括：

1. MPSoC时钟架构理解:

   • PS与PL时钟系统的结构与交互
   • 时钟管理组件(MMCM/PLL)的功能与配置
   • 时钟缓冲器和路由资源的特性与使用

2. 时钟配置与管理:

   • 使用Vivado和软件API配置时钟
   • 动态时钟重配置技术
   • 时钟与功耗管理的关系

3. 跨时钟域通信:

   • CDC的挑战与解决方案
   • 亚稳态风险管理
   • XPM CDC库的使用

4. 时钟约束与优化:

   • 基本与高级时钟约束
   • 时钟树优化策略
   • 时钟相关问题的调试方法

13.2 MPSoC时钟技术发展趋势

随着FPGA和MPSoC技术的不断发展，时钟系统也在持续演进：

1. 更高集成度:

   • 更多的片上时钟管理资源
   • 更灵活的时钟路由架构
   • 专用时钟IP核的增加

2. 智能时钟管理:

   • 自适应时钟配置
   • 基于工作负载的动态频率调整
   • 集成的抖动监控与补偿

3. 功耗优化:

   • 更精细的时钟门控技术
   • 先进工艺下的低功耗时钟分发
   • 智能时钟关断策略

4. 自动化工具改进:

   • 更智能的时钟约束推断
   • 自动CDC检测与修复
   • AI辅助的时钟架构优化

13.3 设计建议

基于对MPSoC时钟系统的深入理解，以下是一些设计建议，有助于创建稳健的时钟系统：

1. 架构设计阶段:

   • 仔细规划时钟域，尽量减少不必要的CDC。
   • 根据性能需求合理分配时钟频率。
   • 为关键时序路径保留足够的性能余量。

2. 实现阶段:

   • 使用适当的时钟资源类型（MMCM vs PLL）。
   • 为CDC路径实现验证过的解决方案。
   • 编写完整的时钟约束，不留"未约束"的路径。

3. 验证阶段:

   • 进行全面的时序分析，包括静态时序分析和CDC检查。
   • 模拟各种条件下的时钟行为，包括启动、复位和动态变化。
   • 在目标环境中验证时钟系统的鲁棒性。

4. 维护阶段:

   • 定期回顾时钟架构，适应新需求和优化机会。
   • 跟踪Xilinx发布的新工具和最佳实践。
   • 建立时钟相关问题的知识库，累积经验。

14. 参考资料

1. AMD/Xilinx官方文档:

   • UG572: UltraScale Architecture Clocking Resources User Guide
   • UG1137: Zynq UltraScale+ MPSoC Software Developer Guide
   • UG949: UltraFast Design Methodology Guide
   • XAPP888: MMCM and PLL Dynamic Reconfiguration

2. 时钟域交叉设计:

   • Cummings, C.E., “Clock Domain Crossing (CDC) Design & Verification Techniques Using SystemVerilog”
   • Keller, S., “Crossing Clock Domains in an FPGA”

3. MPSoC架构:

   • “Zynq UltraScale+ MPSoC: Embedded Design Tutorial (UG1209)”
   • “Zynq UltraScale+ MPSoC Technical Reference Manual (UG1085)”

4. 时钟优化与调试:

   • “Common Clock Framework for Zynq Ultrascale+ MPSoC”
   • “Understanding and Applying Clock Domain Crossing Techniques in FPGAs”

结语

FPGA时钟系统，特别是像Xilinx MPSoC这样复杂架构中的时钟系统，是FPGA设计中最基础也是最关键的部分之一。深入理解时钟系统的工作原理、设计方法和优化技巧，对于创建高性能、低功耗、可靠的FPGA设计至关重要。随着FPGA技术的不断发展，时钟系统也将继续演进，为设计者提供更多功能和更大的灵活性。希望本文对您理解和掌握FPGA时钟系统有所帮助，为您的设计工作提供指导和参考。

通过精心设计的时钟系统，我们可以充分发挥Xilinx MPSoC的强大性能，实现从嵌入式控制到高性能计算、从实时处理到复杂通信的各种应用，推动技术创新和产品开发。
