开关电源LLC基本原理

「

谐振变换器兴起原因

」

LLC作为一种典型的谐振变换器，它的兴起有以下两个因素：

高频运行降低无源器件尺寸

开关电源功率密度的提高，受到无源器件尺寸的限制。采用高频运行，可以大大降低无源器件（如变压器和滤波器）的尺寸。

谐振软开关减小高频运行损耗

提高运行频率，开关损耗势必会增加。谐振变换器由于能实现软开关，有效地减小开关损耗和容许高频运行，所以在高频功率变换领域得到广泛的重视和研究。

「

谐振变换器与LLC

」

谐振变换器分类

谐振变换器有多种不同的分类方法，根据负载与谐振电路的连接关系，谐振变换器可以分为串联谐振变换器、并联谐振变换器、以及串并联谐振变换器。LLC就属于串并联谐振变换器。

谐振变换器基本工作原理

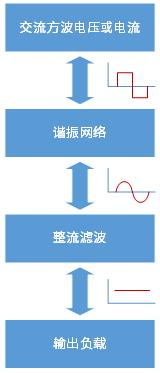

谐振变换器的结构如下图所示

交流方波电压或电流加在谐振网络两端，产生高频谐振，谐振电压或电流经过整流和滤波后，转变成直流电压或电流，从而实现直流-直流变换（DC-DC）。

LLC变换器的特点

与传统PWM（脉宽调节）变换器不同，LLC是一种通过控制开关频率（频率调节）来实现输出电压恒定的谐振电路。

「

LLC变换器拓扑

」

半桥LLC

也称非对称半桥LLC，一般用于小功率场合，具有开关管数量少等特点。
