关于ADS的二次谐波和高次谐波牵引

稿子希望收费，有需要的可以私信我，可随时回复收费即可看。
下面是非会员用户的下载地址
高次谐波PDF下载地址

基于我们上次写的帖子 ADS负载牵引流程
这里演示一下二次谐波牵引的流程步骤：

在ADS的仿真中我们一般情况下只能建一个负载牵引模块和源牵引模块。所以我们需要先修改原有的原理图名字。

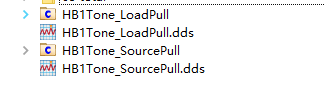

最简单的方式就是修改名称

这样之后就可以再次建立新的牵引模板了

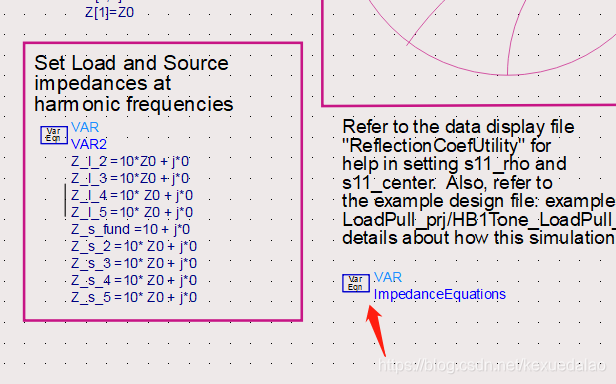

修改公式。

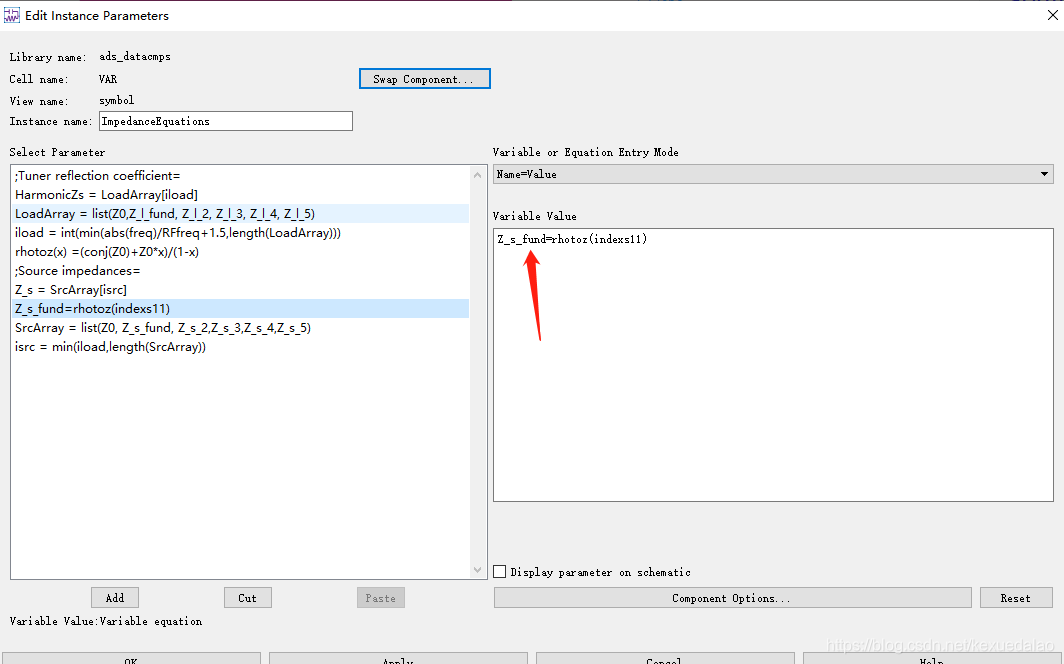

这里进行修改

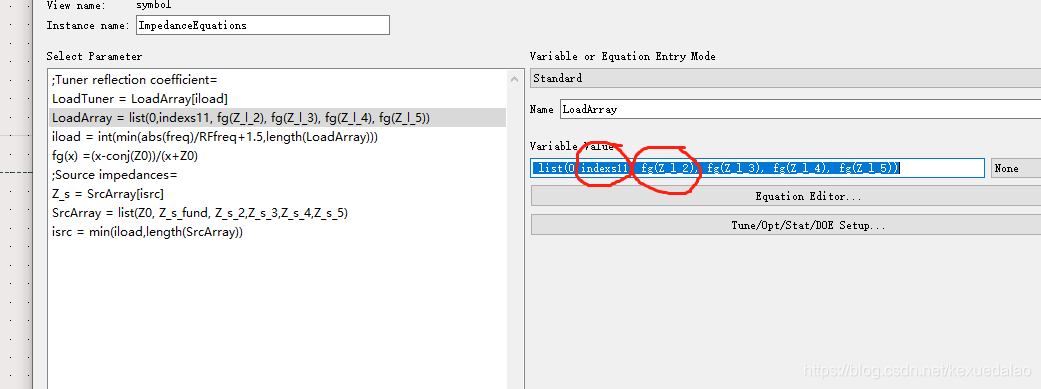

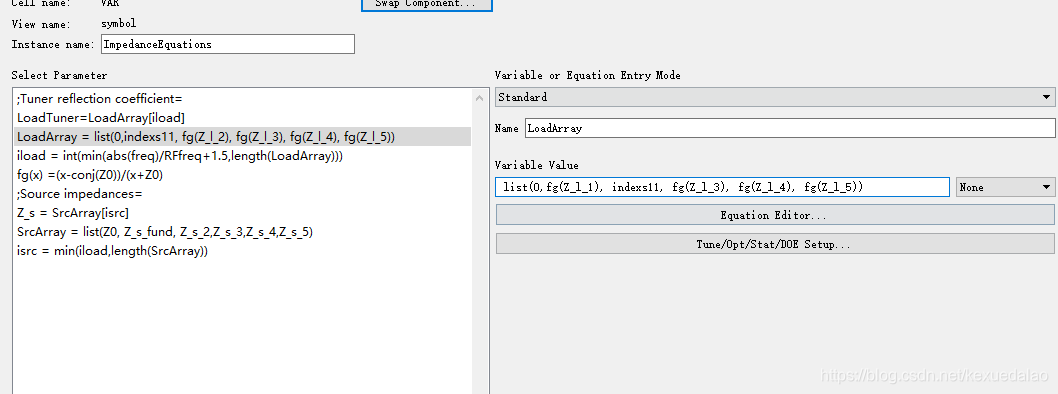

index11代表反射系数，是有内嵌的公式，就不细说了，只要把你需要的地方进行修改就好了。

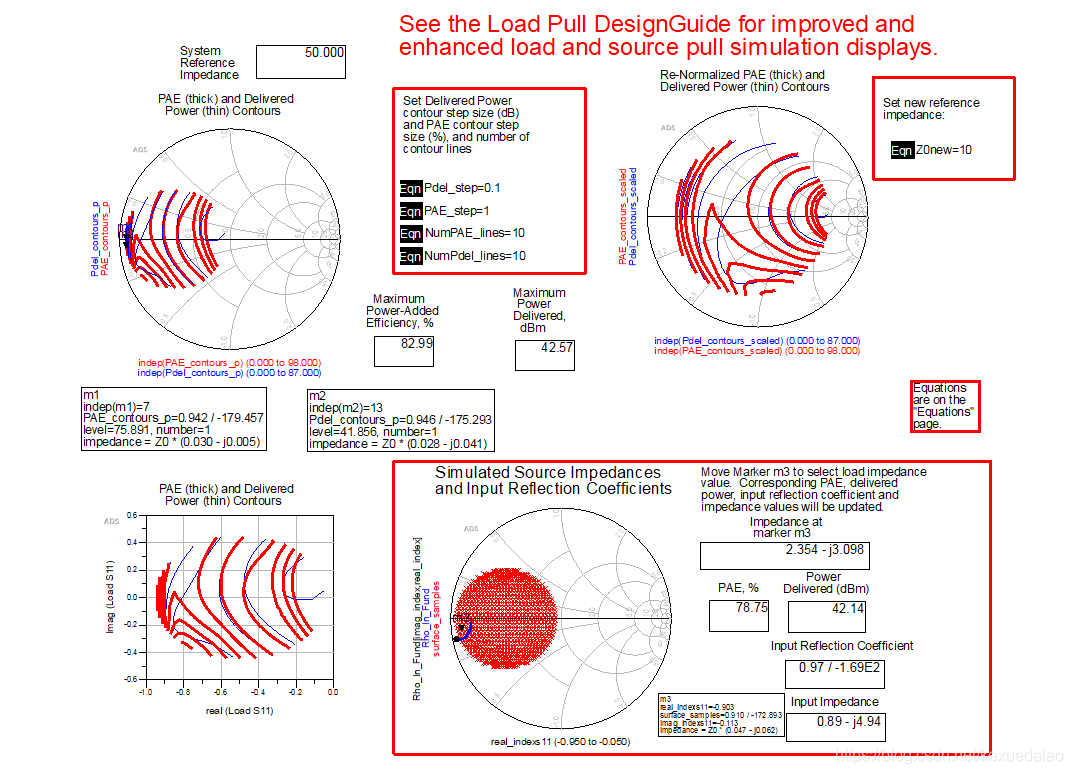

修稿ZL-2变成Zl-1，然后填入我们基波牵引值。仿真结果如图，这是没有对源进行二次牵引得到的。

一般二次谐波牵引是为了得到更好的效率和输出功率。自己进行取点就行，一般都是在边界上。

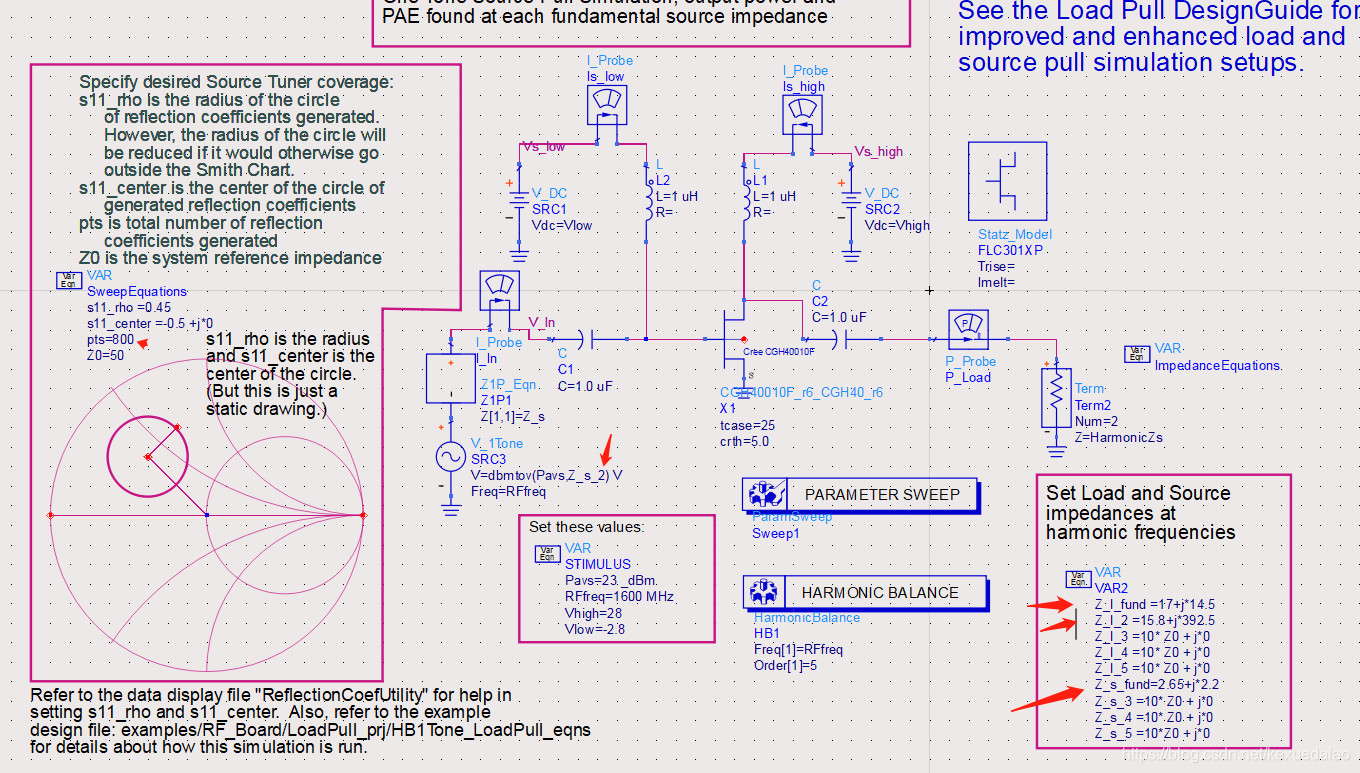

这里我假设最佳二次负载牵引点是15.8+j*392.5,带入源牵引。

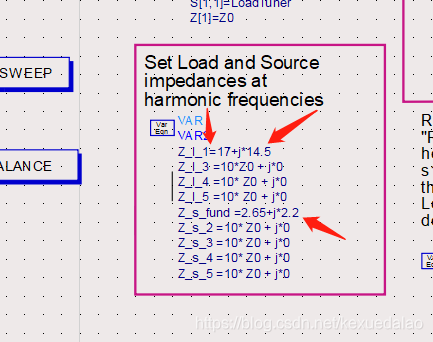

二次源牵引模板修改的点

公式修改：Z_s_fund改成z_s_2，因为我们是对二次谐波进行牵引。

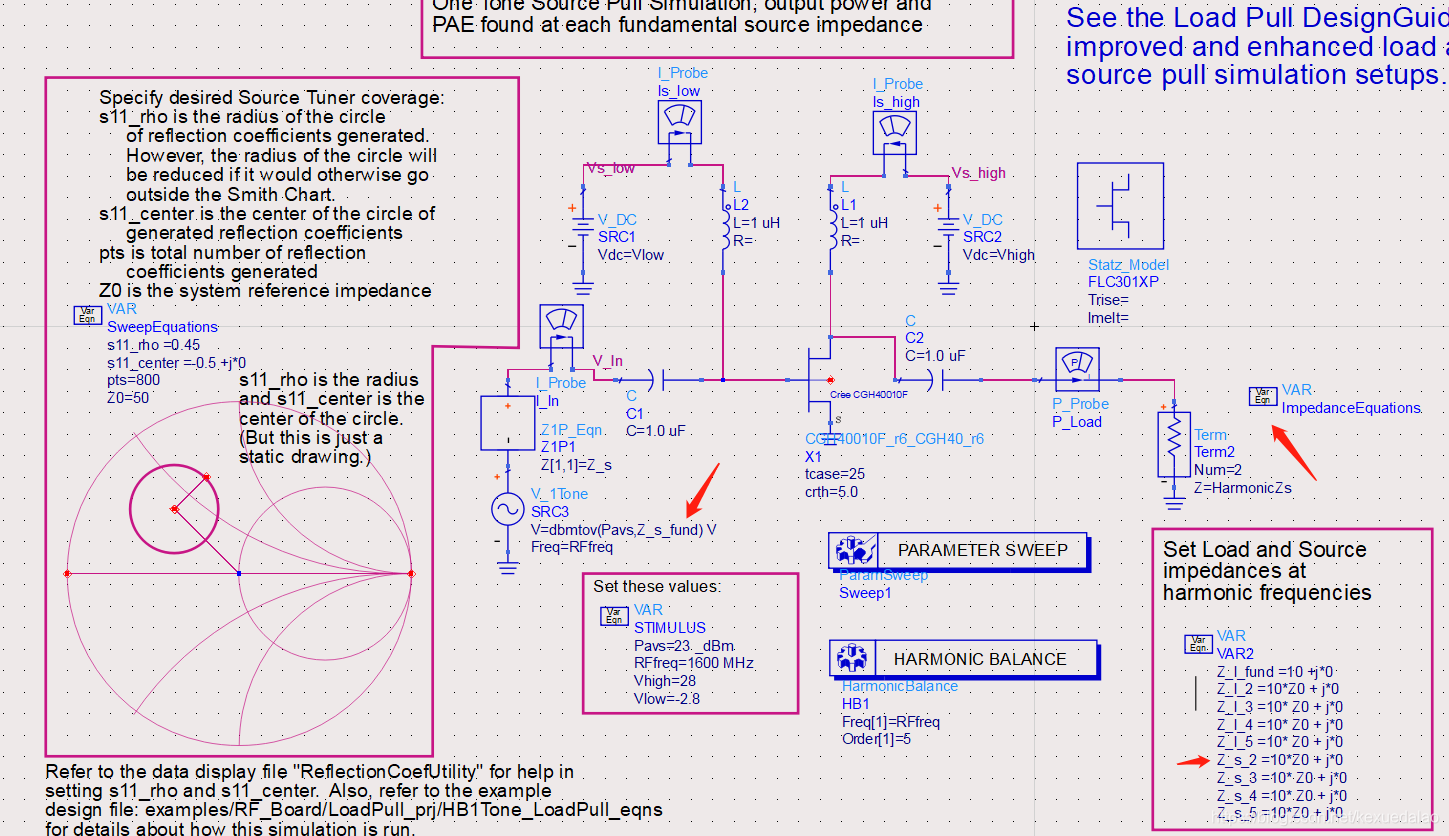

其余几个部分的地方修改可以参考下图 对比

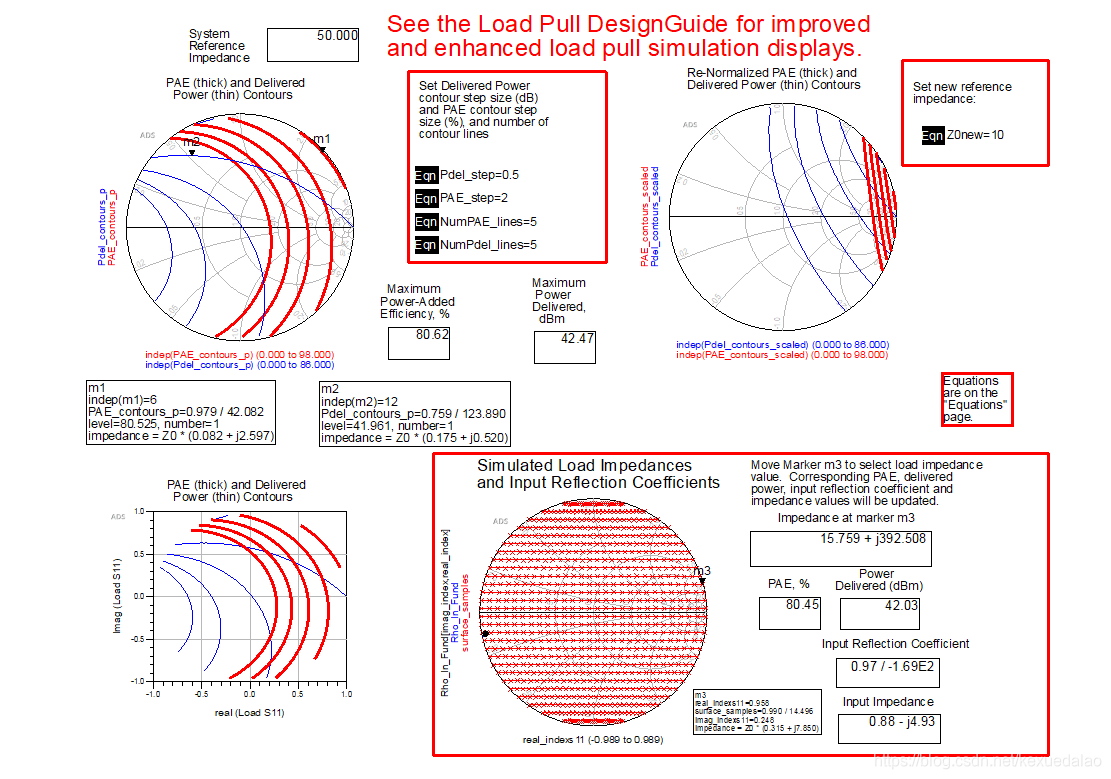

结果如下

二次谐波的源一般都是比较乱的 但是如果你加了稳定电路 可能就不会太难看。

基本的二次谐波抑制就是这个样子，三次也差不多，自己多琢磨比较好。

如果你是做相关的F类 谐波类的PA，可以不用二次谐波牵引，没啥意义，具体的方式可以联系我，给我发私信，都是付费文档。
