BUCK(Buck Converter)芯片是用于电压转换的一种开关电源集成电路,主要用于降压应用。以下是在选型BUCK芯片时需要考虑的关键因素:
-
输入电压和输出电压范围: 确定BUCK芯片的输入电压范围(VIN)和所需的稳定输出电压(VOUT)。选择能够处理实际电源电压波动并提供所需输出电压的芯片。
-
额定电流: 根据电路的最大负载电流需求,选择具有足够大额定输出电流(IOUT)的BUCK芯片。确保所选芯片能够在所有工作条件下提供足够的电流。
-

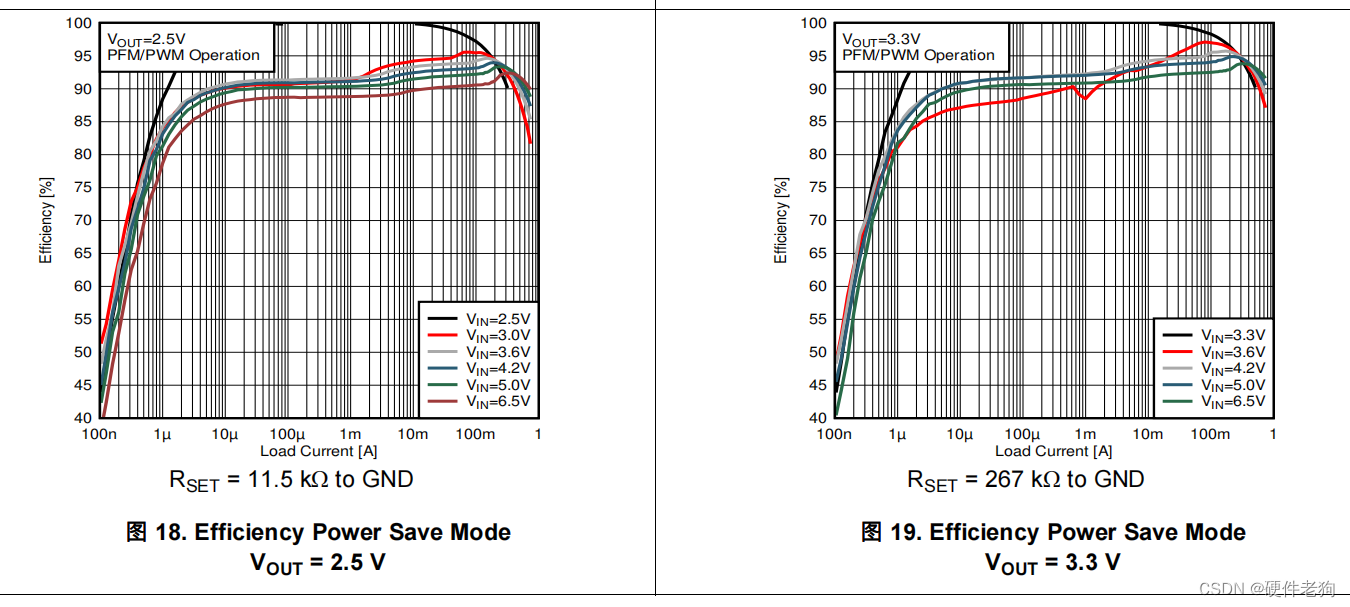

效率: 效率是衡量BUCK芯片能量转换性能的重要参数。选择高效率的芯片可以降低功耗和发热,提高系统整体能效。
-
开关频率: BUCK芯片的开关频率影响其尺寸、效率和EMI(电磁干扰)性能。根据应用需求和设计限制,选择合适的开关频率。
-
集成度: 一些BUCK芯片集成了MOSFET、电感和其他元件,而其他芯片则需要外部元件。集成度高的芯片可以简化设计和减少PCB空间,但可能在某些特性上不如分立方案灵活。
-
控制方式: BUCK芯片的控制方式包括固定频率PWM、PFM(脉冲频率调制)、混合模式等。根据负载特性和效率要求选择合适的控制方式。
-
电源纹波:数据手册上面的电源纹波仅供参考,需要根据具体使用情况,比如外围电路和负载类型来实际测量电源纹波
-

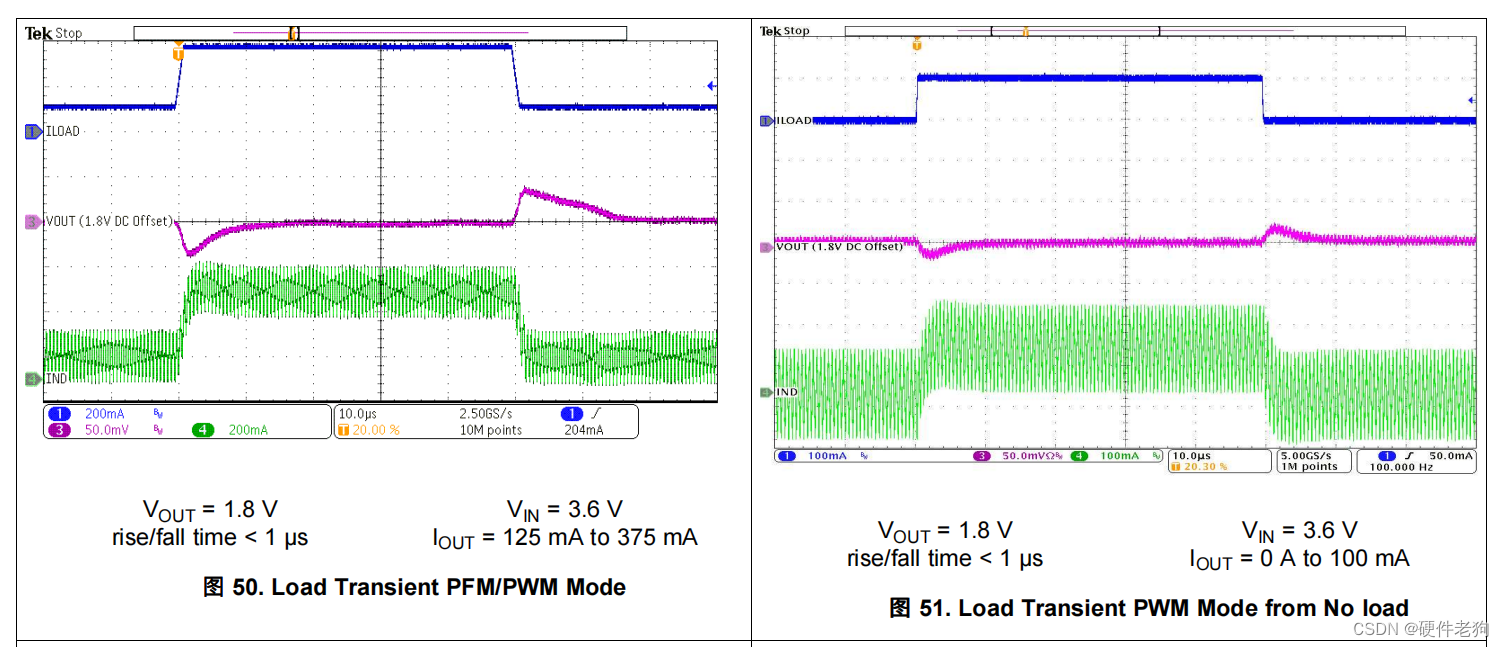

瞬态响应能力: 根据负载的瞬时变化,输出端和输入端的电势会突变。输出端的并联电容大小会表现出不同的响应能力,如图所示蓝色为负载的变化曲线,粉色为输出端的电压变化曲线,输出端电压变化的越小,回复正常电压值的速度越快,证明瞬态响应能力越好。
-

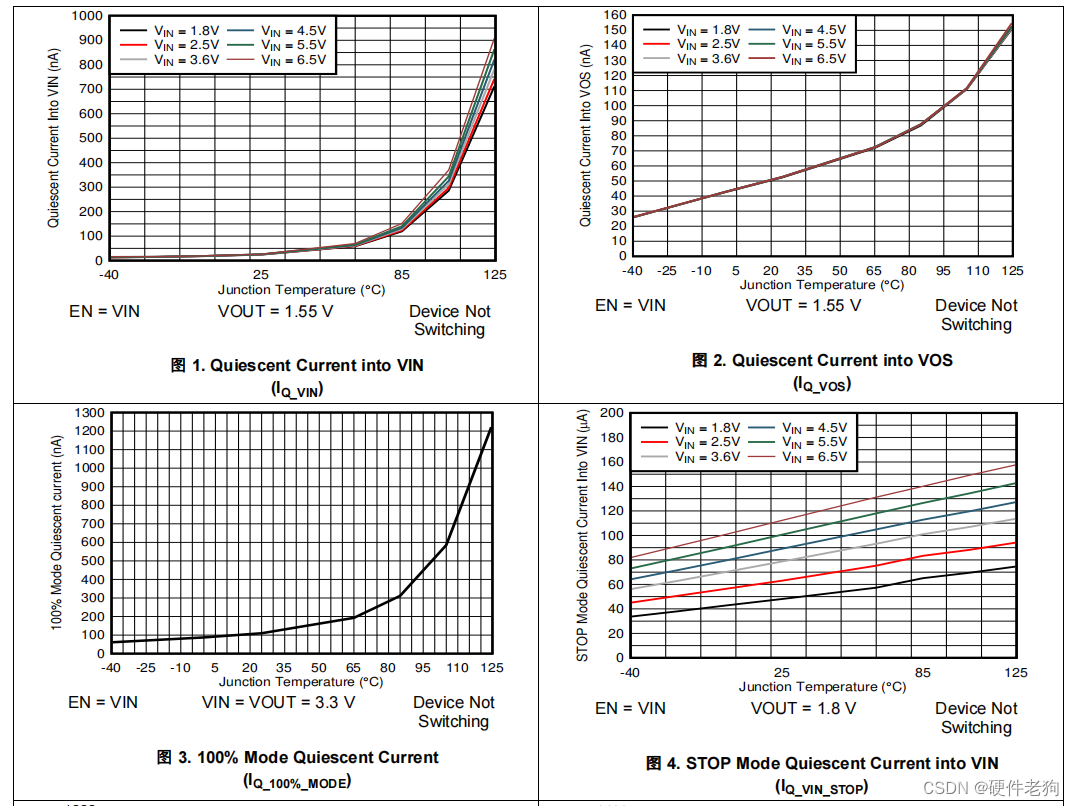

静态漏电流: 数据手册上会给出芯片在不同状态的静态电流需要根据芯片的工作状态来判断芯片在全程的功耗
-
封装和尺寸: 根据电路板空间和散热要求,选择合适的封装类型和尺寸。封装应易于安装和散热,并且符合PCB设计的要求。
在进行BUCK芯片选型时,建议详细分析电路需求,查阅器件数据手册,并进行必要的计算和仿真,以确保所选芯片能满足所有设计要求和条件。同时,考虑实际应用条件,如环境温度、散热条件和机械限制。如果可能,进行样片测试或参考其他用户的使用经验。
