1.行空间与列空间进行矩阵相乘的不同使用形式

开门见山,先放结论:DirectX12中XMMatrixScaling,XMMatrixRotationY,XMMatrixTranslation方法生成矩阵的向量空间是行空间。

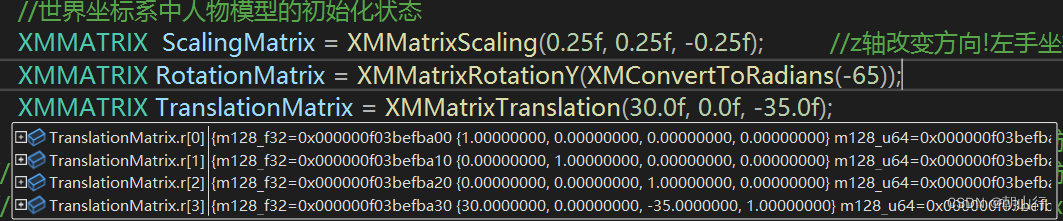

验证如下,请看TranslationMatrix平移矩阵的生成。X和Z轴的平移分量均是在第4行,所以可以得出其生成矩阵的向量空间为行空间。
在这里插入图片描述

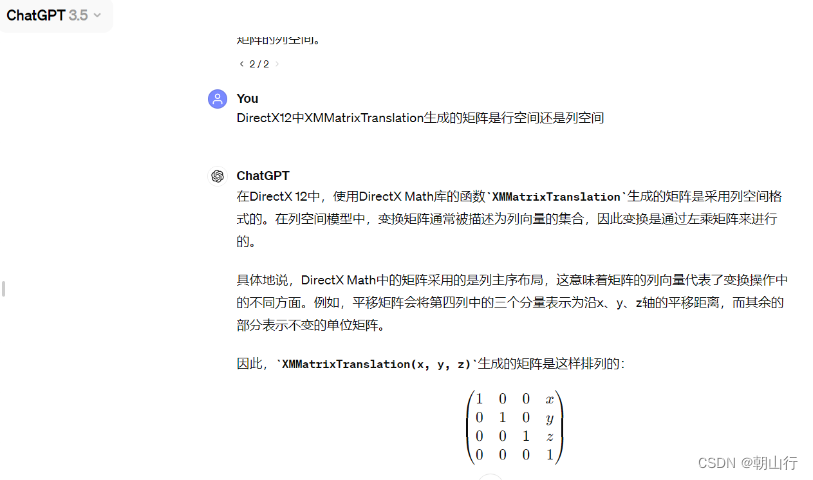

在明晰了这一观点后,许多问题都迎刃而解了,这里顺带吐槽一下GPT的垃圾,在我初始阶段给我造成了许多困扰,因为它们给出的观点都是列空间,这导致我在游戏的开发中世界矩阵的生成,以及position,scale等向量分量的获取上造成了极大的困扰。下述是错误结论!!!
在这里插入图片描述
明确Scaling,Tranlation,Rotation矩阵的向量空间为行空间后,在世界矩阵的生成上使用矩阵右乘的方式进行构建,且需遵循了先缩放，再旋转，最后平移的规律(由于旋转操作的特殊性,围绕着旋转轴其他两个轴会发生变化,以该规律生成的世界矩阵在数学上和逻辑上更合理,如scale matrix变化的是旋转前的xyz分量,而不是旋转改变后的xyz分量)
行空间-右乘:

		XMMATRIX init_matrix = ScalingMatrix * RotationMatrix * Transla
