TinyUSB 介绍

TinyUSB 是一个开源的用于嵌入式系统的跨平台 USB Host/Device 协议栈，为了内存安全而设计，没有动态分配，同时也是线程安全的，所有中断事件都被推迟，然后在非 ISR 任务函数中处理，支持多种 MCU。目前 TinyUSB 的源代码托管在 GitHub 上。

在社区成员的努力下，通过对 TinyUSB 上游仓库进行 移植，目前已成为 RT-Thread 软件包。

支持情况

目前软件包仅支持 USB Device 协议栈。

支持的 MCU 与设备类

开始使用

ENV

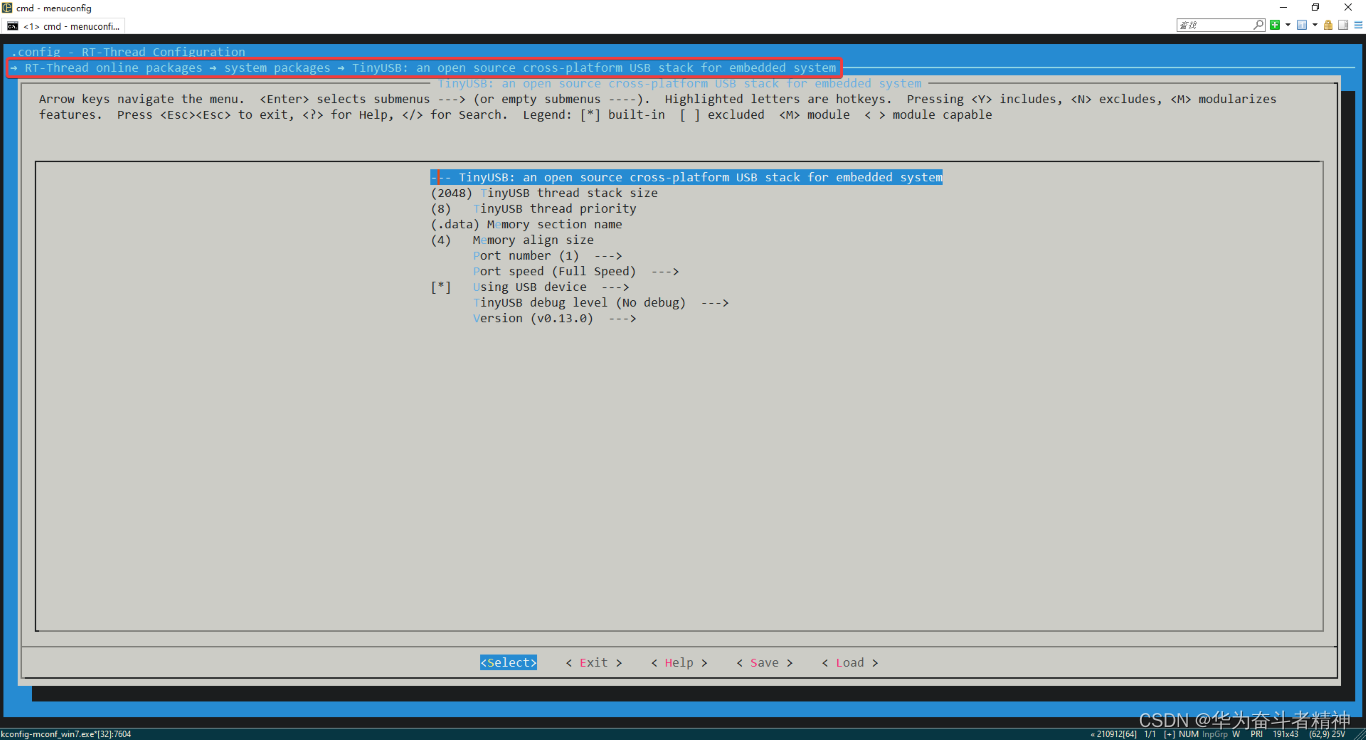

软件包在 ENV 包管理器中的路径为：

Note

在 Keil MDK 中使用时，请选择 ARM Clang 编译器，或手动在编译选项中选中 GNU Extensions。

RT-Thread Studio

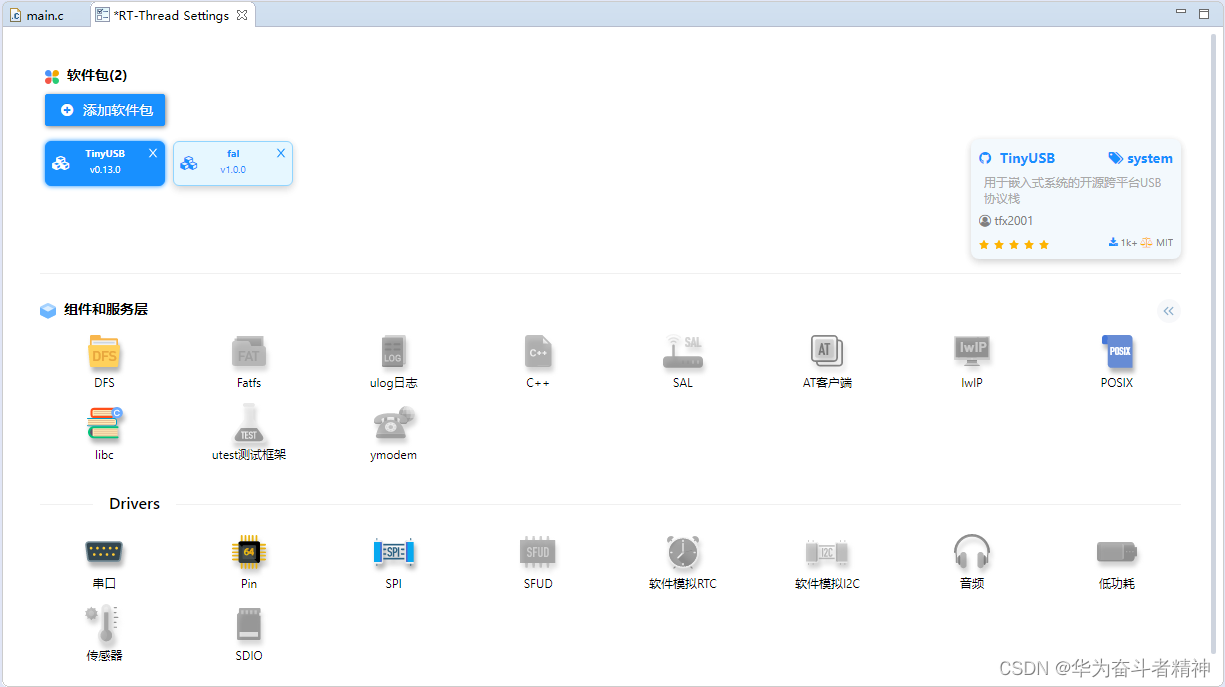

在 RT-Thread Studio 中，搜索 TinyUSB 即可将软件包添加至工程。

配置项说明
配置项名称 说明
TinyUSB thread stack size TinyUSB 线程栈大小
TinyUSB thread priority TinyUSB 线程优先级
Memory section name 指定 USB 内存对应的 section。在部分 MCU 上，DMA 只能访问特定的 SRAM 区域，可使用此配置项指定链接的区域。
Memory align size USB 内存对齐大小
Port number USB 接口数量
Port speed USB 速度，可选择 全速 (12 Mpbs) 或 高速 (480 Mbps)
Using USB device 使能 USB 设备栈
TinyUSB debug level 调试日志输出等级

USB 设备

USB 设备的配置项说明如下，用于配置设备描述符，配置描述符与字符串描述符。

配置项名称 说明
Device Vendor ID 供应商 ID（VID，由 USB-IF 分配）
Device Product ID 产品 ID（PID，由制造商分配）
Manufacturer name 制造商描述
Device name 设备描述
Endpoint 0 size 端点 0 最大数据包大小（数据包的大小可以为 8 Bytes、16 Bytes、32 个 Bytes 和 64 Bytes）
Maximum current 设备所需的最大电流

CDC

通信设备类 (CDC) 实现了虚拟串口 (Virtual COM Port) 的功能，用户可以使用 CDC 设备模拟串口，与主机进行通信。

示例代码

#include <stdint.h>
#include <rtthread.h>
#include <tusb.h>

void cdc_example(void)
{
    uint8_t buffer[32];
    char ch;

    /* 判断端口是否打开 (DTR=1) */
    if (tud_cdc_connected())
    {
        rt_memset(buffer, 0, 32);

        /* 发送字符串 */
        tud_cdc_write_str("please enter something: ");
        /* 刷新发送缓冲区 */
        tud_cdc_write_flush();
        /* 清空读取缓冲区 */
        tud_cdc_read_flush();

        for (int i = 0; i < 32; i++)
        {
            /* 判断当前是否有数据可读取 */
            while (!tud_cdc_available()) { rt_thread_mdelay(10); }
            /* 读取一个字符 */
            ch = tud_cdc_read_char();
            *(buffer + i) = ch;
            /* 字符回显 */
            tud_cdc_write_char(ch);
            tud_cdc_write_flush();
            /* 按下回车结束输入 */
            if (ch == '\r') { break; }
        }
        tud_cdc_write_str("\r\nwhat you enter: ");
        tud_cdc_write((const char *) buffer, 32);
        tud_cdc_write_str("\r\n");
        tud_cdc_write_flush();
    }
    else
    {
        rt_kprintf("please open port and make sure DTR=1\n");
    }
}
MSH_CMD_EXPORT(cdc_example, TinyUSB cdc example)

配置项说明

配置项名称 说明
Description of CDC CDC 设备描述
Notification endpoint number 通知端点编号（Interrupt 类型，IN 端点）
Endpoint number 数据传输端点编号（Bulk 类型，IN、OUT 共两个端点）
Rx buffer size 接收缓冲区大小
Tx buffer size 发送缓冲区大小

MSC

大容量存储类 (MSC) 主要用于访问设备的内部存储，常见的大容量存储设备有：

外部硬盘
外部 CD/DVD
U 盘
固态硬盘
读卡器
对于 MSC，软件包已将相关函数与设备驱动框架对接，用户通常仅需编写少量代码，并指定用于大容量存储的块设备名称即可。

Note

注意：当块设备被挂载期间，由于 USB 主机与内核没有进行同步，需注意用户代码不能对块设备进行任何操作，否则会造成 竞争。在设备被挂载之前，应调用 rt_device_close() 关闭设备。并在设备卸载后重新打开块设备。如需要在设备挂载期间仍能访问块设备，应使用 MTP 协议（TinyUSB 暂不支持）。

配置项说明

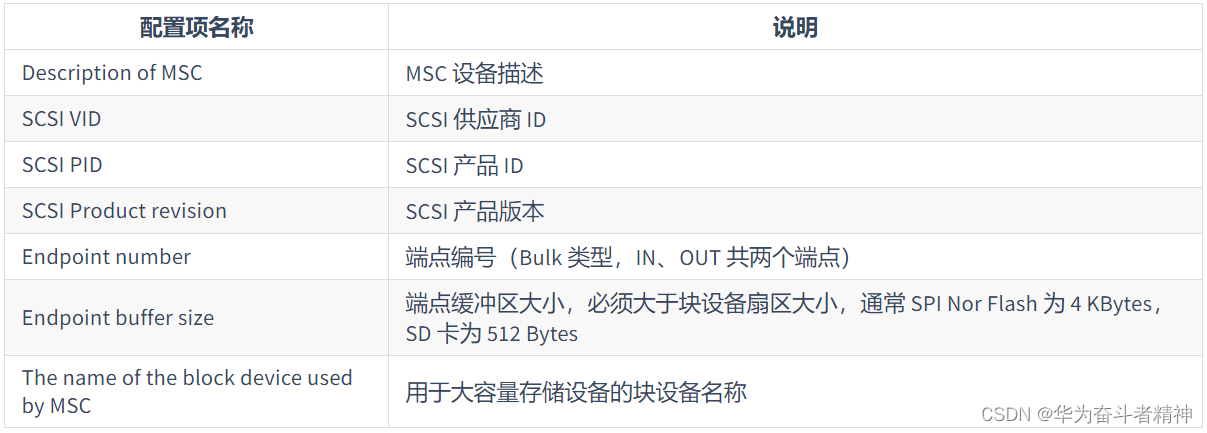

配置项名称 说明
Description of MSC MSC 设备描述
SCSI VID SCSI 供应商 ID
SCSI PID SCSI 产品 ID
SCSI Product revision SCSI 产品版本
Endpoint number 端点编号（Bulk 类型，IN、OUT 共两个端点）
Endpoint buffer size 端点缓冲区大小，必须大于块设备扇区大小，通常 SPI Nor Flash 为 4 KBytes，SD 卡为 512 Bytes
The name of the block device used by MSC 用于大容量存储设备的块设备名称

HID

人机接口设备（HID） 通常用于允许人类与 PC 交互的设备。使用这些设备，主机能够对人类的输入（如鼠标的移动或按键）作出反应。这种反应必须迅速发生，以便用户不会注意到他的行动和预期的反馈之间的明显延迟。TinyUSB 预定义的 HID 设备如下：

鼠标
键盘
游戏手柄
用户控制设备
此外，还可自定义报文描述符用于特定应用程序。

示例代码

#include <stdarg.h>
#include <stdint.h>
#include <math.h>

#include <rtthread.h>
#include <tusb.h>
#include <usb_descriptor.h>

#define CIRCLE_RADIUS 300

/* 字符键值转换表 */
static const uint8_t conv_table[128][2] =  { HID_ASCII_TO_KEYCODE };
static struct rt_semaphore hid_sem;

/* 报文发送完毕回调函数 */
void tud_hid_report_complete_cb(uint8_t instance, uint8_t const* report, uint8_t len)
{
    (void) instance;
    (void) report;
    (void) len;
    /* 使用信号量进行同步，确保报文不会因发送过快导致还未发送的报文被覆盖 */
    rt_sem_release(&hid_sem);
}

static void hid_press_key(uint8_t modifier, uint8_t keycode)
{
    uint8_t keycode_array[6] = {0};

    keycode_array[0] = keycode;
    tud_hid_keyboard_report(REPORT_ID_KEYBOARD, modifier, keycode_array);
    rt_sem_take(&hid_sem, 100);
    keycode_array[0] = 0;
    tud_hid_keyboard_report(REPORT_ID_KEYBOARD, 0, keycode_array);
    rt_sem_take(&hid_sem, 100);
}

static void hid_type_str_fmt(const char *fmt, ...)
{
    uint8_t  keycode;
    uint8_t  modifier;
    uint32_t length;
    va_list  args;
    char     buffer[64];
    char     chr;

    va_start(args, fmt);
    rt_vsnprintf(buffer, 64, fmt, args);

    length = rt_strlen(buffer);
    for (int i = 0; i < length; i++)
    {
        chr = buffer[i];
        if (conv_table[chr][0])
        {
            modifier = KEYBOARD_MODIFIER_LEFTSHIFT;
        }
        else
        {
            modifier = 0;
        }
        keycode = conv_table[chr][1];
        hid_press_key(modifier, keycode);
    }
}

void hid_example(void)
{
    float last_x_pos = CIRCLE_RADIUS, x_pos;
    float last_y_pos = 0, y_pos;

    /* 初始化信号量 */
    rt_sem_init(&hid_sem, "hid", 0, RT_IPC_FLAG_PRIO);

    if (tud_connected())
    {
        /* 用鼠标画个圆 */
        for (int i = 0; i < 360; i++)
        {
            x_pos = cosf((float)i / 57.3F) * CIRCLE_RADIUS;
            y_pos = sinf((float)i / 57.3F) * CIRCLE_RADIUS;

            tud_hid_mouse_report(REPORT_ID_MOUSE, 0,
                                 (int8_t)(x_pos - last_x_pos), (int8_t)(y_pos - last_y_pos), 0, 0);
            rt_sem_take(&hid_sem, 100);

            last_x_pos = x_pos;
            last_y_pos = y_pos;
        }
        rt_thread_mdelay(500);

        /* 打开记事本并输入一些文字 */
        hid_press_key(KEYBOARD_MODIFIER_LEFTGUI, HID_KEY_R);
        rt_thread_mdelay(500);
        hid_type_str_fmt("notepad\n\n");
        rt_thread_mdelay(2000);
        hid_type_str_fmt("This is RT-Thread TinyUSB demo.\n");
    }
    else
    {
        rt_kprintf("please connect USB port\n");
    }

    rt_sem_detach(&hid_sem);
}
MSH_CMD_EXPORT(hid_example, TinyUSB hid example)

配置项说明

配置项名称 说明
Description of HID HID 设备描述
Endpoint number 端点编号（Interrupt 类型，IN 端点）
Polling interval (ms) 轮询间隔，单位为 毫秒 (ms)
Keyboard report 使能键盘报文类型
Mouse report 使能鼠标报文类型
Gamepad report 使能游戏手柄报文类型
Endpoint buffer size 端点缓冲区大小

---
