simulink电力系统仿真(1):电力系统库+（电力系统基础知识）

---

基础知识

• ★三相交流电：三相电是三组幅值相等、频率相等、相位互相差120°的交流电，由有三个绕组的三相发电机产生，是工业上常用的电源，可提供超过数千瓦或以上功率的电力。
• ★电力系统暂态：从一种稳定状态到另一种稳定状态的过渡过程，过渡过程其运行参量会发生较大的变化。暂态过程有两种，一种是电力系统中转动元件，如发电机和电动机，其暂态过程由于机械转矩或电磁转矩之间不平衡引起的，通常称为机电暂态；另一种是电压器、输电线等原件中，并不牵涉角位移‘角速度等，其暂态过程称为电磁暂态 。
• ★励磁就是向发电机或者同步电动机定子提供定子电源，为发电机等（利用电磁感应原理工作的电气设备）提供工作磁场的机器。有时向发电机转子提供转子电源的装置也叫励磁。
• ★发电机阻尼绕组主要是防止发电机在负载突然变化时对发电机绕组的冲击。发电机在负载变化时，其绕组内的电压电流会形成一个震荡的过程。阻尼条就是对该震荡过程增加阻力，形成阻尼震荡，从而形成一定的缓冲作用。
• ★电感是闭合回路的一种属性，是一个物理量。当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”
• ★标幺值：标幺值是相对单位制的一种。（标幺值）是电力系统分析和工程计算中常用的数值标记方法，表示各物理量及参数的相对值，单位为pu（也可以认为其无量纲）

仿真库

电力系统模块库

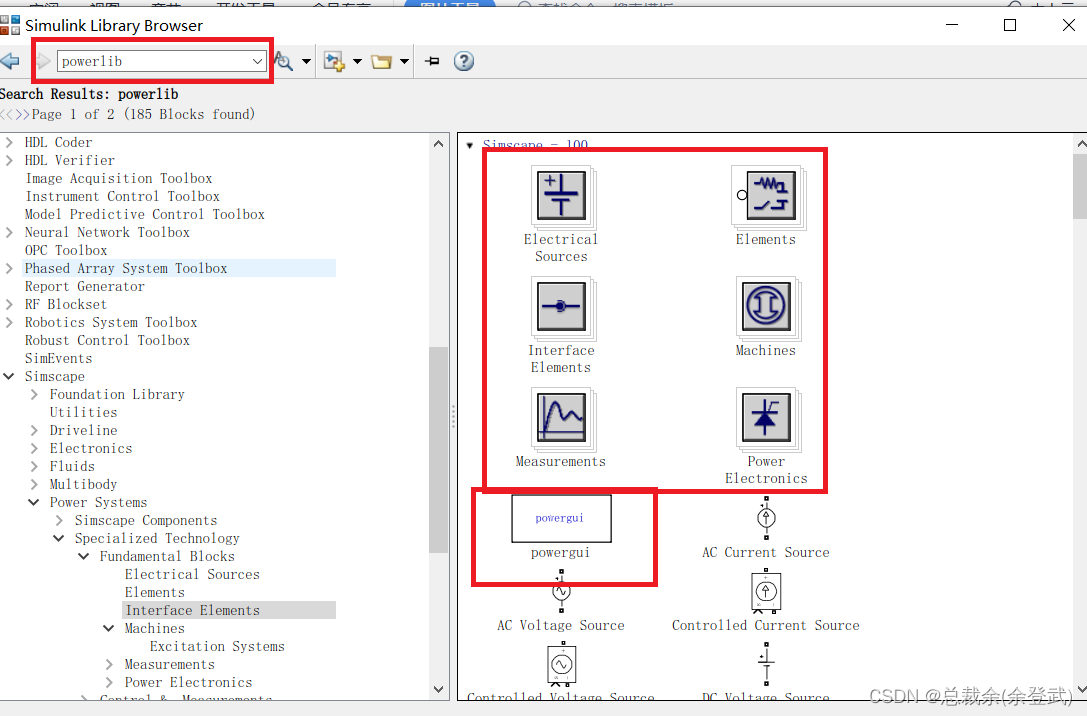

常用的电力系统模块可以直接在”powerlib”中找到。

里面有6个子库和一个图形用户分析工具powergui

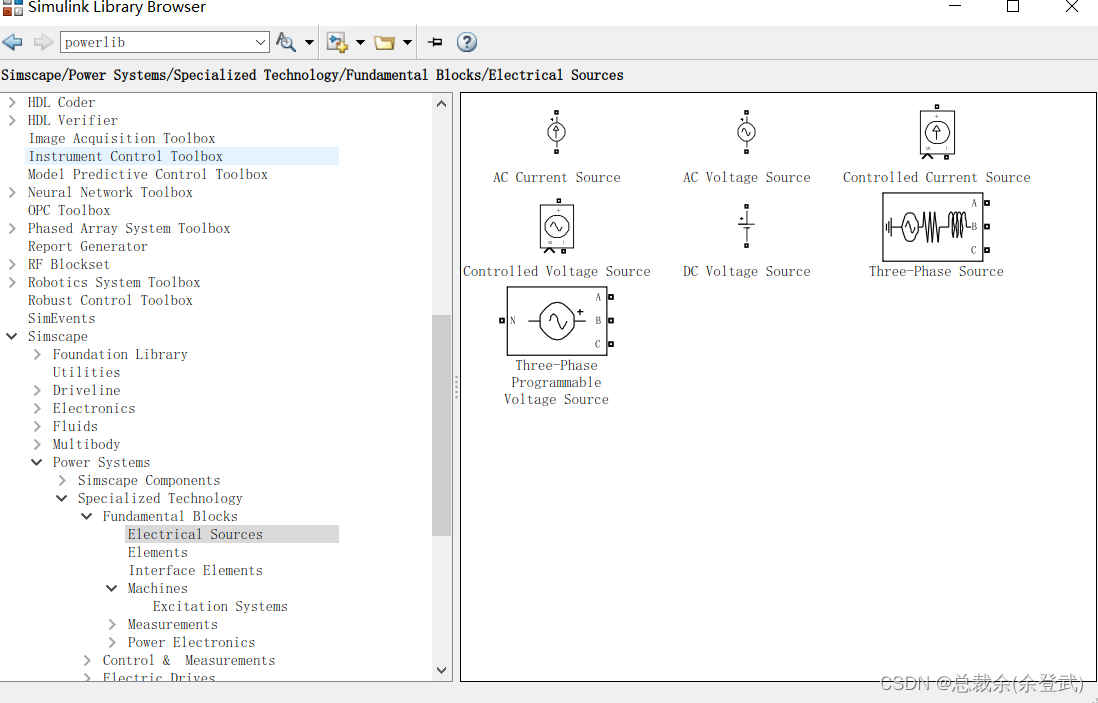

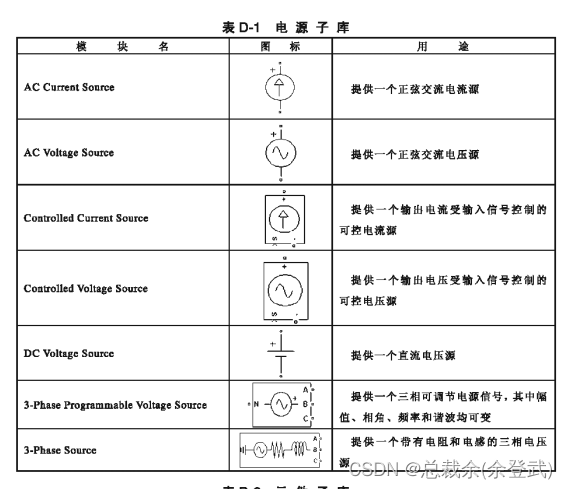

• 电源子库Electrical Sources

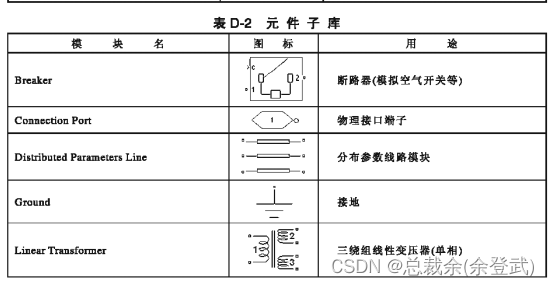

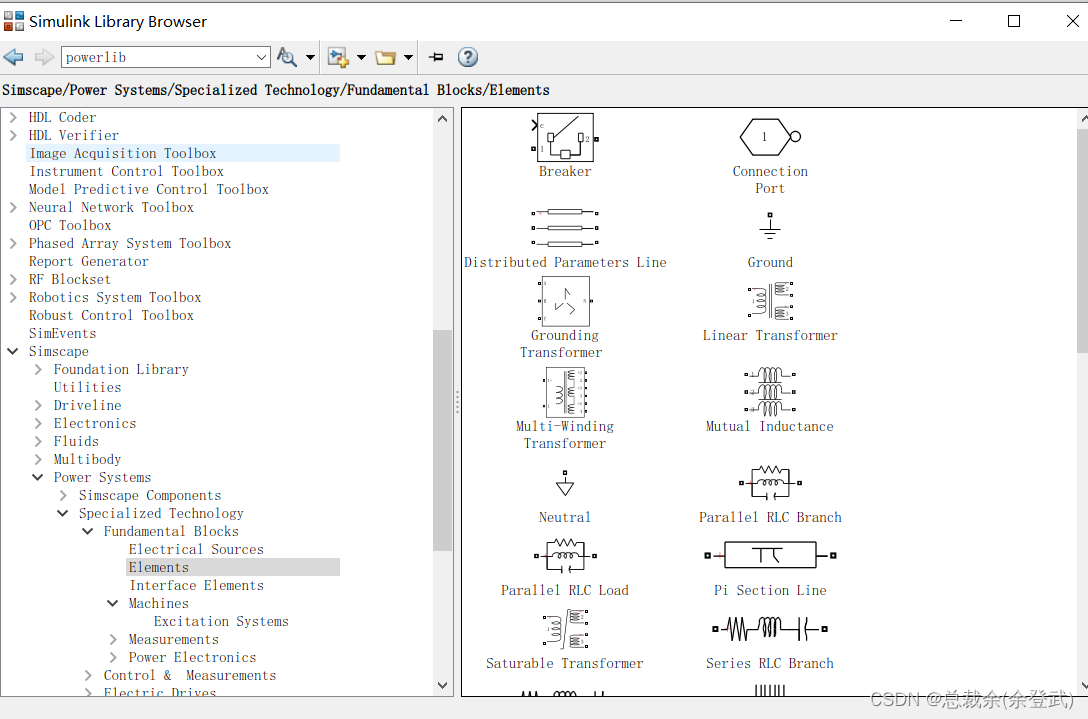

• 元件子库/Elements

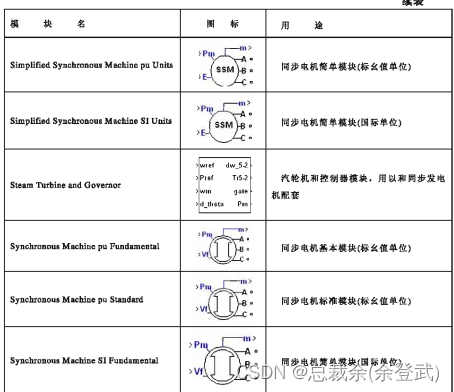

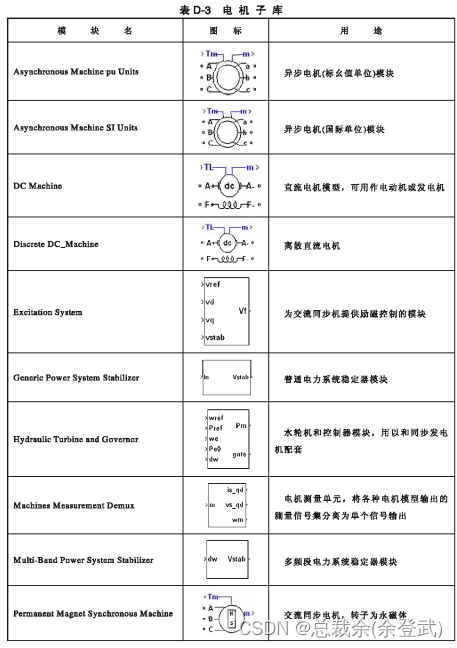

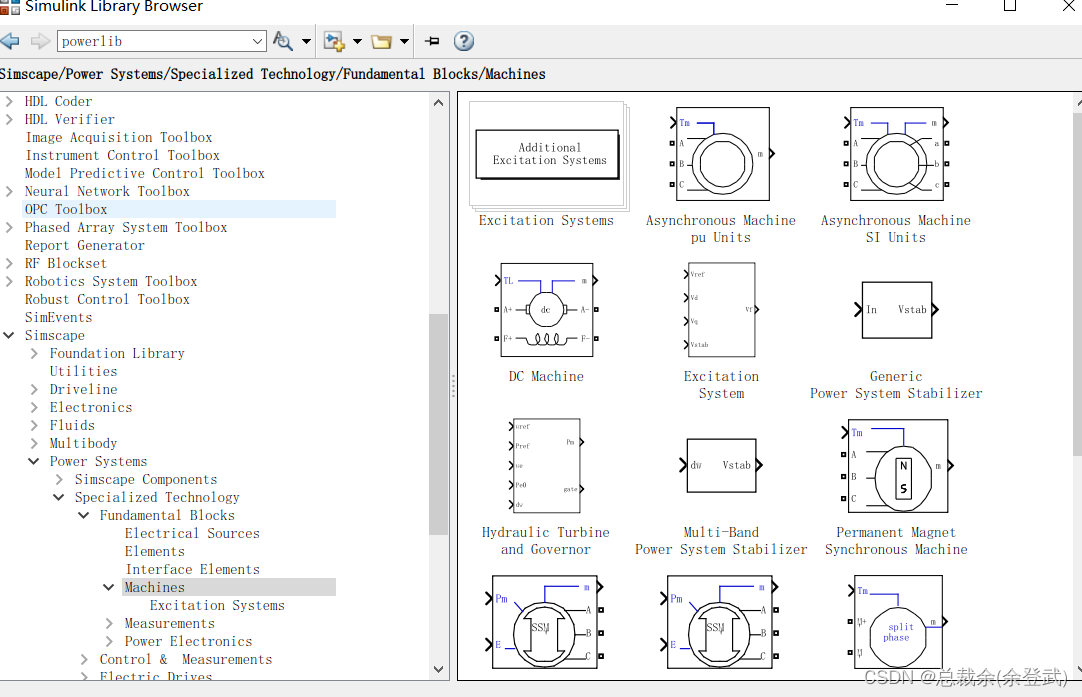

• 电机子库/Machines

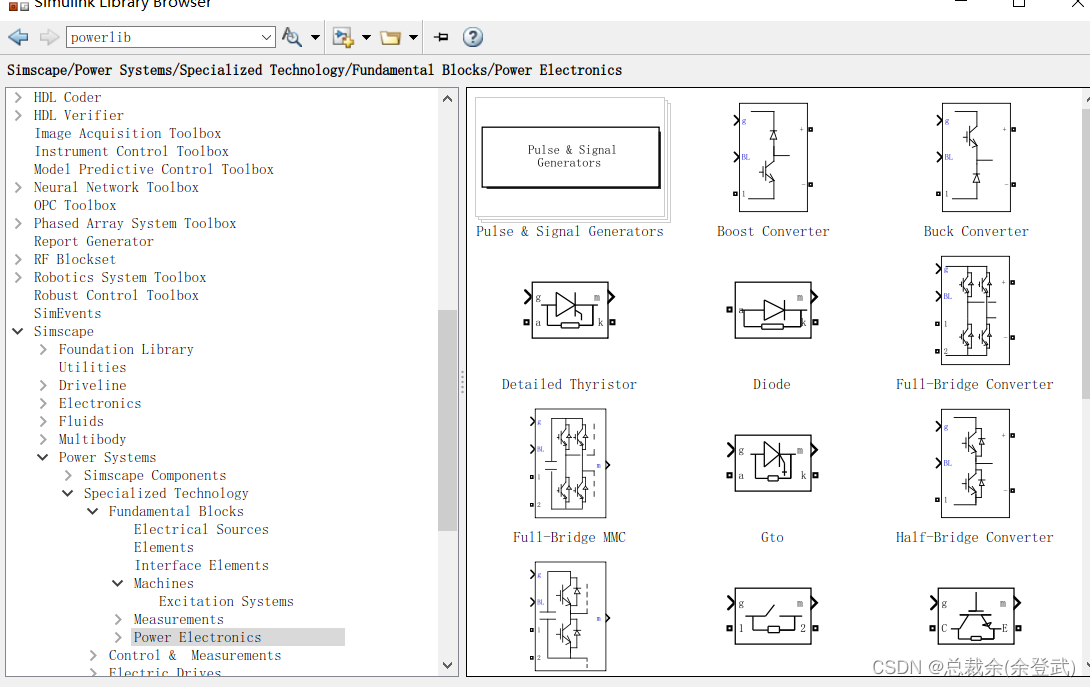

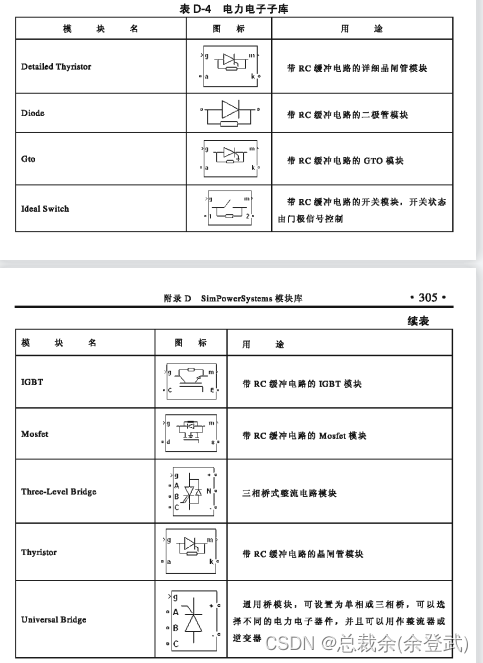

• 电力电子子库/Power Electronics

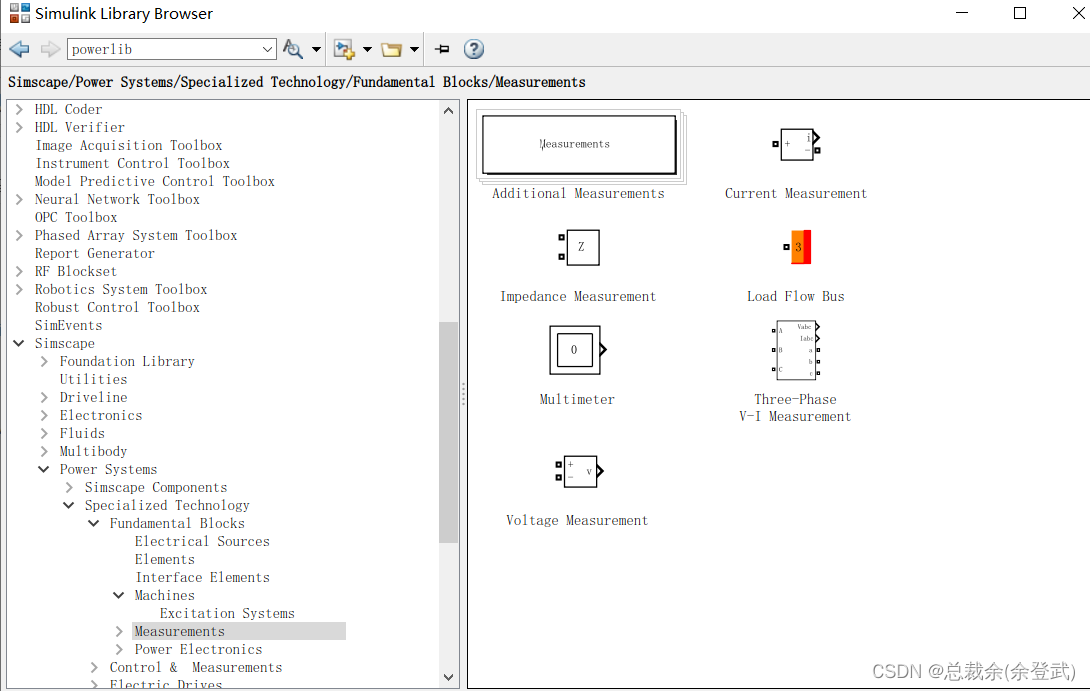

• 测量子库/Measurements

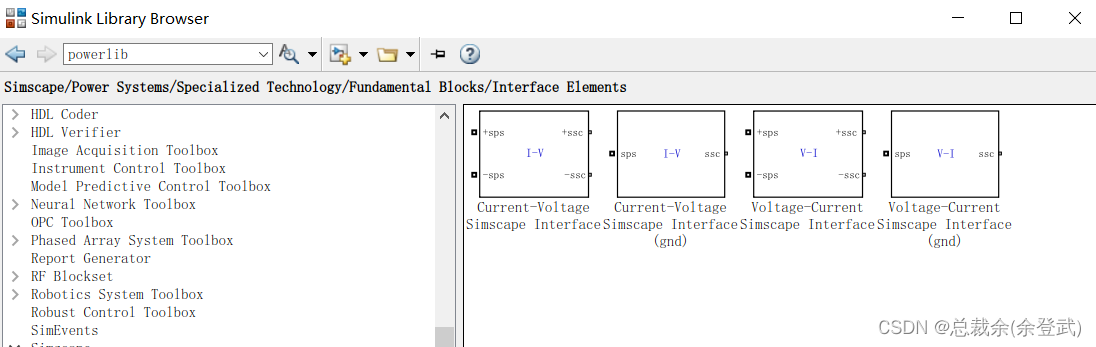

• 接口子库


搭建一个简单的电路

1 Matlab版本：R2017 a

1. 创建环境

点击主页中的"simulink"按钮，我们创建一个空白的环境。

2. 构建电路

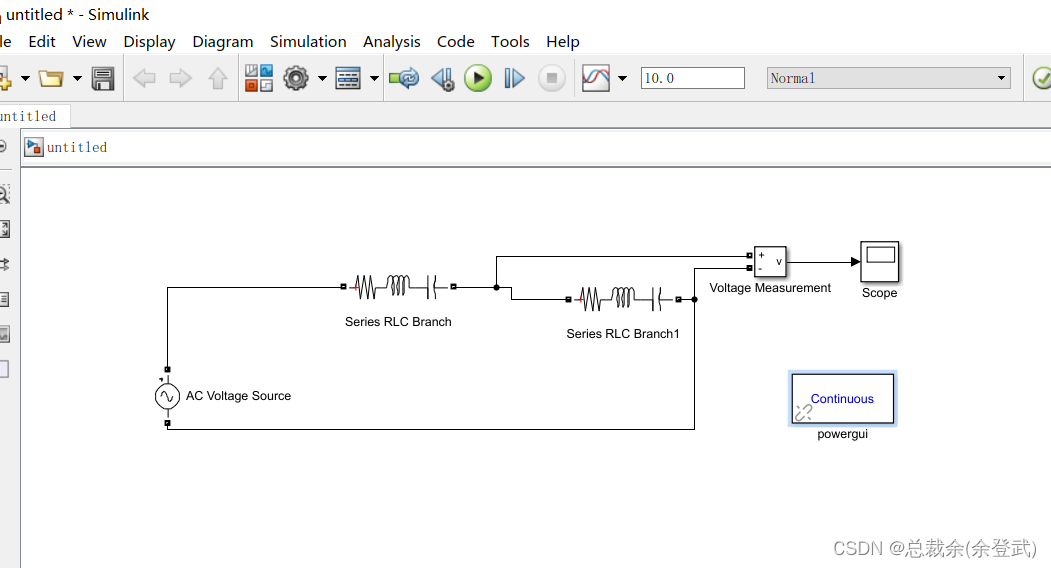

（1）在matlab命令行中输入"powerlib"，将电源，电阻，电压表啥的从弹出的窗口中拷贝进去，连起来，注意，一定要把powergui拖进去，不然运行时会报错。

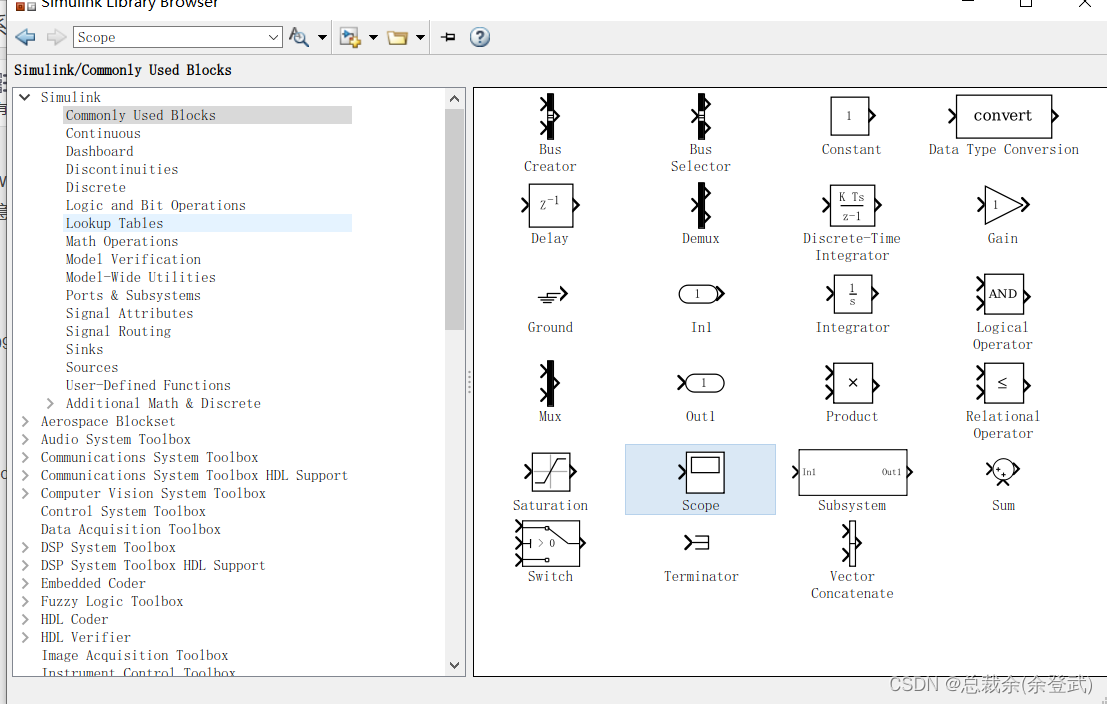

（2 ）在常规模块添加示波器Scope

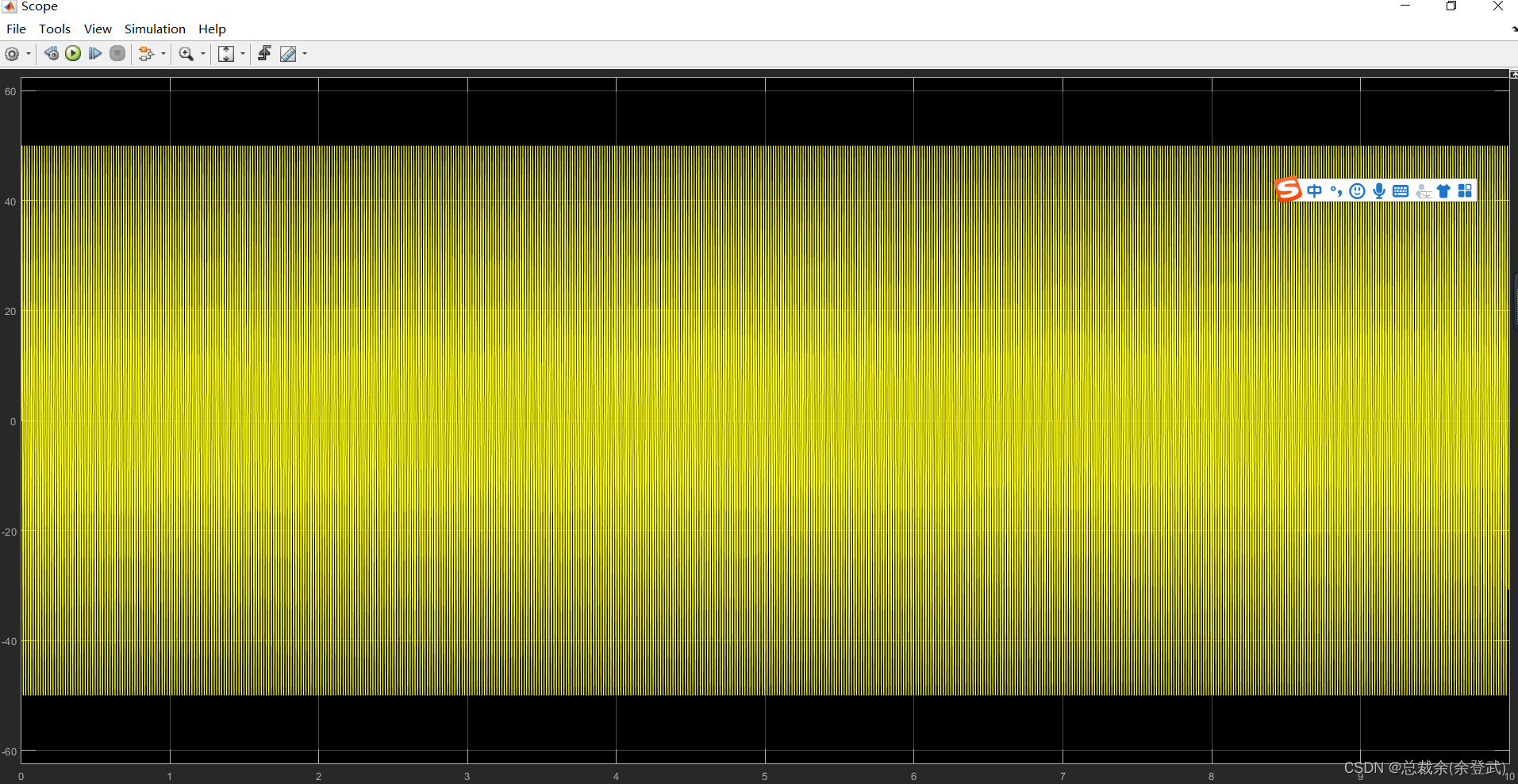

运行结果

作者：余登武
