第六章：3ds max骨骼动画（上）

关于骨骼动画这一块，主要分为两个内容，一个是骨骼蒙皮，一个是制作动画。首先，我们介绍骨骼蒙皮。它的目的就是将骨骼绑定到顶点上面去，也就是权重的设置。3ds max提供了一个“蒙皮”的控制器来完成这项工作，它的过程是可视化的。在进行蒙皮之前，我们要了解3ds max中的骨骼。在命令面板“创建”的子栏中最后一个“系统”选项中有骨骼。

我们使用最多的就是“骨骼”和“Biped”这两个。

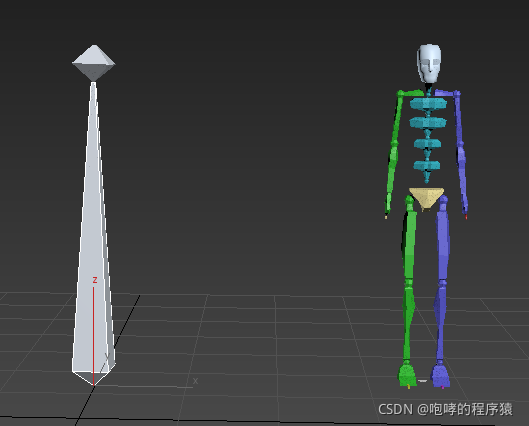

左边的就是“骨骼”，右边的就是“Biped”。非常的明显，“骨骼”就是一块骨骼而已（实际是两块，3ds max中每组骨骼都有一个末节骨骼），而“Biped”就是由多块“骨骼”构成的人体骨架。我们给人体模型添加骨骼的时候，直接使用“Biped”就可以了。如果给其他模型赋予骨骼的话，我们就需要使用“骨骼”一块一块的搭建骨架。这里需要注意的是，在创建“骨骼”的时候，它是可以连续创建的，

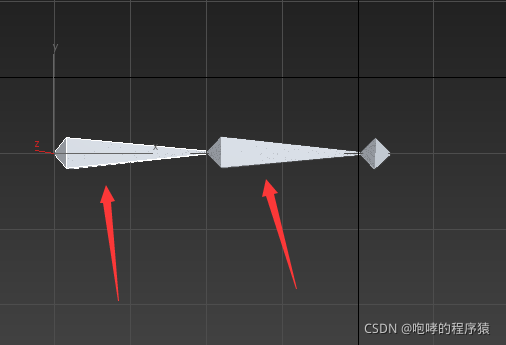

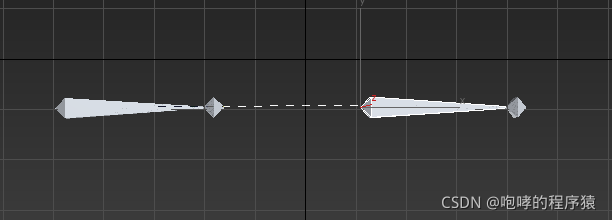

上图中我们创建了两块骨骼（实际是三块骨骼，最后一个是末节骨骼），左边的父骨骼，右边的是子骨骼。也就是说，在连续创建骨骼过程中，先创建的是父骨骼，后创建的是子骨骼，依次类推。如果旋转父骨骼的话，子骨骼会一起旋转。如果旋转子骨骼的话，父骨骼是不旋转的。我们在DirectX中也介绍过这个特性。大家可以试一试。如果将两块分开的骨骼绑定父子关系呢？这就涉及到3ds max工具栏中的第一个命令和第二个命令，分别是“选择并链接”和“断开当前选择链接”。当然，这两个命令并不只是应用于骨骼对象的，模型对象也是可以使用的。骨骼绑定父子关系的操作流程就是，打开“选择并链接”命令状态，将子骨骼拖动至父骨骼上面，拖动的时候，中间会产生一条虚线，表示两者将要绑定父子关系。

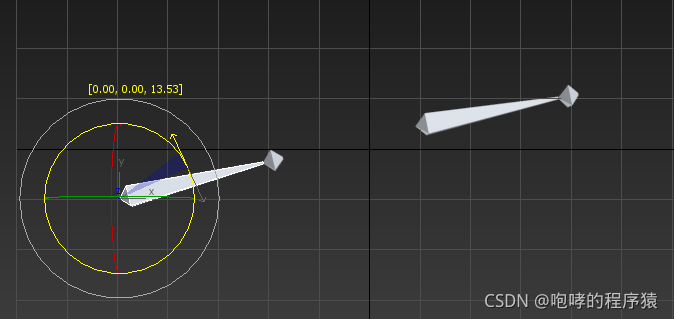

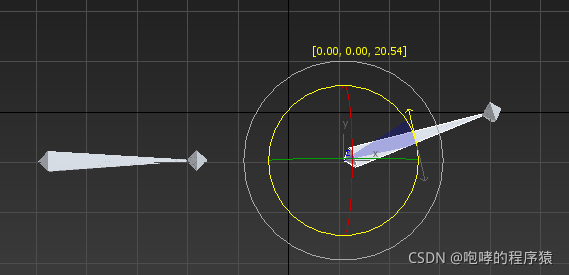

请注意，左边是父骨骼，右边是子骨骼，我们将子骨骼拖动到父骨骼上面。这是，我们旋转父骨骼的话，子骨骼跟随旋转。但是，旋转子骨骼的话，父骨骼是不旋转的。

接下来，我们就介绍如何给模型进行蒙皮操作。这里，我们为了演示，我们使用一个简单的立方体模型进行蒙皮的演示。

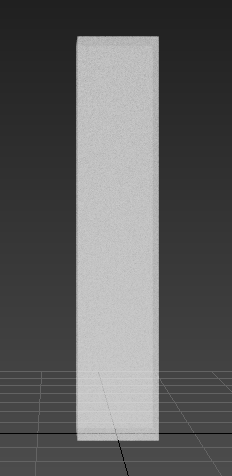

1. Alt + X半透明显示模型，然后将其冻结。

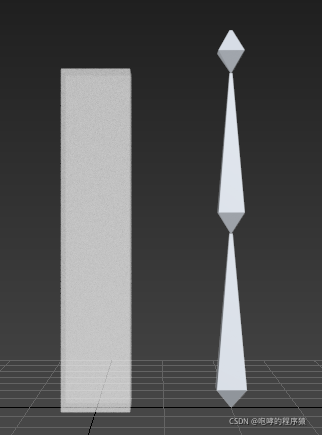

2. 添加两块骨骼，如果加上最后的尾节骨骼的话，应该是3块骨骼对象。

当然，两块骨骼肯定是要放到模型里面的，尽量让骨骼置于模型的中间位置。当然，我们还可以调节骨骼的大小，使其与模型的大小尽量保持一致。这样做的好处就是方便后期的“封套”编辑。需要注意的是，当存在多块骨骼的时候，整个骨架必须存在一个根骨骼，在Biped中，根骨骼就是位于胯部的三角形骨骼。当然，我们也可以不使用3ds max提供的Biped，我们可以自己使用“骨骼”搭建一个符合人体结构的骨架，也是可行的。

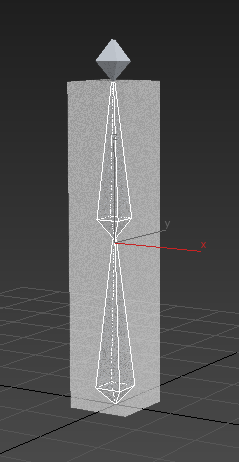

因为我们只有两块骨骼，只需要将两块骨骼放置立方体模型的中间位置即可。对于复杂的人体模型，当使用“Biped”的时候，每块骨骼的位置调整还是非常复杂的。

       首先，进入骨骼编辑模式，点选Biped任意一块骨骼，然后点击命令面板“运动”->“Biped”下的“体型模式”即可进入骨骼编辑模式。

       然后，我们可以在“运动”->“结构”中，可以修改骨骼层次结构。例如我们可以将脊椎骨骼由4块改为3块，也可以减少手指和脚趾骨骼的数量。

       接着，在“体形模式”下，可以平移，旋转和缩放Biped中的各个关节骨骼，将Biped的每一块关节骨骼置于对应身体部位的中间位置，同时也可以调整每个关节骨骼的大小。

        注意：骨骼操作的时候，尽量使用骨骼局部坐标系，这样更容易调整骨骼的位置。

       注意：调整Biped的时候，优先从根骨骼(耻骨)开始，然后调整子骨骼位置和大小。

       注意：移动某一块骨骼的时候，会影响到子骨骼。在层次里面点击“仅影响轴”，就能摆脱这种束缚关系。即子骨骼不跟随移动。但是，这种操作实际使用的时候，还是不太理想。

       再次，由于人体模型是对称的，因此我们调整完一半的骨骼位置后，可以复制/粘贴到另一半。首先，“创建集合”，然后选择已经调整好的骨骼（左手臂），然后“复制姿态”，最后“向对面粘贴姿态”完成。

       最后，调整完所有骨骼后，关闭“体形模式”。

 3. 选择模型（解冻），然后为其添加“蒙皮”修改器。

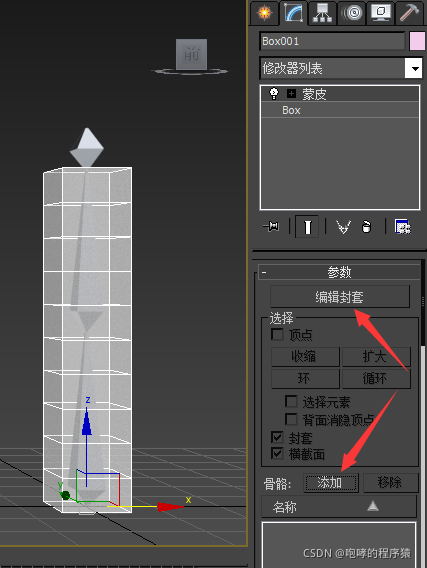

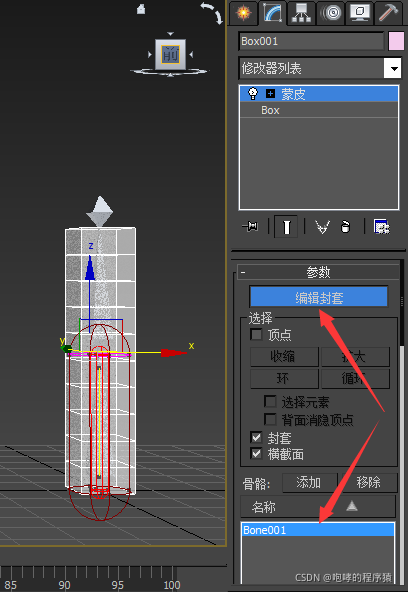

4. 封套：蒙皮的过程，就是设置骨骼与模型顶点关系的过程。封套就是一个可视化的关系设置。每个骨骼都对应一个可视化的封套（胶囊体），我们通过编辑封套的结构来控制该骨骼对周围模型顶点的影响。具体操作过程是，在蒙皮修改器中“添加”骨骼对象（也就是我们上文创建的骨骼），然后点击“编辑封套”中可以看到该骨骼对模型顶点的影响。我们先给第一根骨骼（根骨骼）Bone001来设置封套，点击添加该骨骼，然后点击“编辑封套”。

调整封套的大小，就是调整骨骼对模型顶点的影响。封套是一个胶囊体，由里外两层组成。从里向外对模型顶点影响越来越小。通常，封套大小和骨骼大小保持一致，这样封套才能合理的影响周围的模型顶点。红色表示影响最大，橙色表示影响适中，蓝色影响最小。

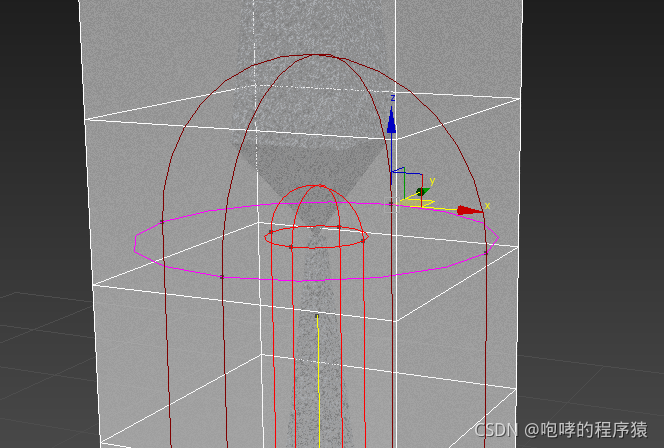

我们可以看到，封套就是由里外两个胶囊体线框组成的，里面的胶囊体线框是浅红色，外面的胶囊体是深红色，我们当前选中了外面的胶囊体，选中的线以紫色显示。在线与线交叉的地方，都会有一个小点，选择这个点就可以进行移动操作了。我们将里外两个胶囊体都放大，让其能够覆盖掉周围的模型。在封套最中间里面，有一条黄色的线，线两端有两个点，这个两个点就是调整封套的上下尺寸的。

我们这里的调整比较简单，我们只需要保证胶囊体能覆盖掉周围模型即可。不管是里面的胶囊体，还是外面的胶囊体，都是可以的。但是，对于多块骨骼下的封套调整，就需要考虑相邻骨骼的封套对公共模型部分的影响。例如，大腿骨骼和小腿骨骼对于膝盖模型顶点的影响，合理的设置应该是彼此影响一半。我们可以这样设置，大腿骨底部的封套使用外层胶囊体影响膝盖，小腿骨骼顶部的封套也使用外层胶囊体影响膝盖。在本案例中，我们继续添加第二块骨骼Bone002的封套设置。

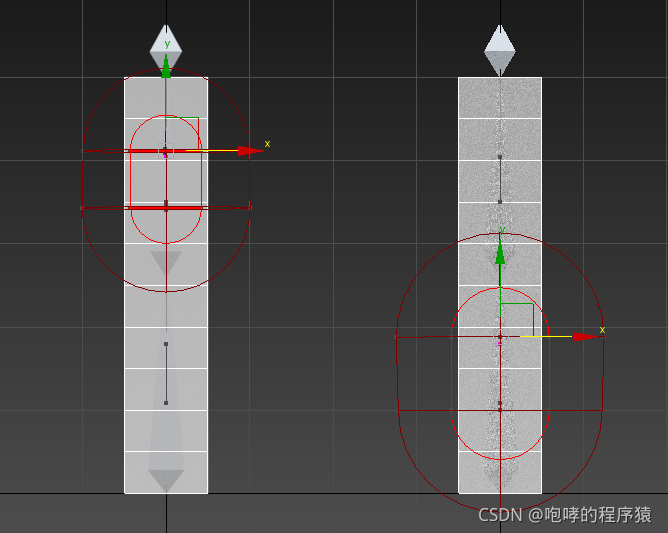

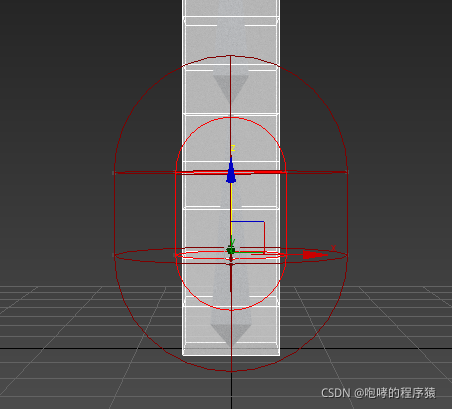

请注意两个骨骼对于中间模型部分的封套设置。

备注：封套有属性参数可以设置，也可以手动拖动改变其位置和大小。

备注：隐藏封套“显示”->“不显示封套”

5. 顶点调节：蒙皮属于可视化的调整骨骼对模型顶点的权重设置，使用红橙蓝颜色进行程度区分。我们还可以通过数值的方式直接修改骨骼对模型顶点的影响。操作过程就是，在编辑封套的基础上，勾选“顶点”，如下图：

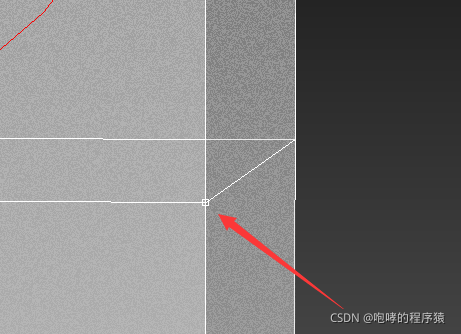

这样，我们就可以使用鼠标来选择模型上的顶点了，点选某一个顶点之后，我们在蒙皮修改的命令面板中找到“权重属性”下的一个扳手形状的工具，点击它弹出“权重工具”窗体。但是，前提是我们必须选择一块骨骼（上图中选择了Bone002）和一个顶点（下图）。

点击扳手形状的工具，在“权重工具”弹窗中设置顶点的权重值。这个权重值在0-1之间，也就是说，不管多少骨骼对顶点影响，那么所有骨骼对顶点的权重值总和为1。

我们可以选择预制好的数值，也可以手动输入权重值。这种方式主要用于模型细节的蒙皮处理。例如关节处的权重值设置，应该根据上下前后两个骨骼对其影响程度来设置。一般情况下，都设置权重值为0.5即可。也就是说两个骨骼对关节处模型顶点影响度都是一半。

在“权重属性”中有一个“权重表”。里面使用列表的形式展示了模型指定顶点收不同骨骼影响的权重值。在模型中选择顶点后，权重表里面才会显示所选顶点的权重值列表。

笔刷：权重绘制工具。选择“封套”，在点击“绘制权重”，还有勾选“绘制混合权重”。这样就能使用笔刷在模型上面调整权重。该方式用于顶点密集的地方，尤其是骨骼移动后，模型发生变形的情况。

6. 蒙皮完成后，可以通过“镜像模式”对另一半蒙皮，适用于对称性的模型蒙皮设置。本案例中就不需要了。对于人体模型的蒙皮设置，我们可以设置左边部分的蒙皮，然后根据这个命令来自动设置右边部分。例如，左腿的蒙皮设置完毕后，可以镜像到右腿上面。

       一边是蓝色，一边是绿色，表示两边可以进行镜像操作，中间红色不镜像。

       选择“将蓝色粘贴到绿色骨骼”或者“将蓝色粘贴到绿色顶点”

       完成另一半的蒙皮设置。如果两边不是蓝色和蓝色，则可能是镜像轴不对。

       选择mirror plane中正确的x/y/z轴即可。蓝色和红色之间红色的点不会镜像。

       修改mirror thresh偏移值，可以调整红色点的范围。数值越大，红点越多。

7. 蒙皮完毕后，检查权重分配是否合理，就需要移动骨骼，观察模型跟随运动是否正常。

       根据动作来观察骨骼对模型的影响是否正确。如果不正确的话，则需要调整骨骼对模型的影响权重。也就是封套的位置和大小，或者通过顶点直接设置权重值。

       在移动骨骼之前，我们需要设置默认姿势，目的是做完动作后能够返回默认姿势。

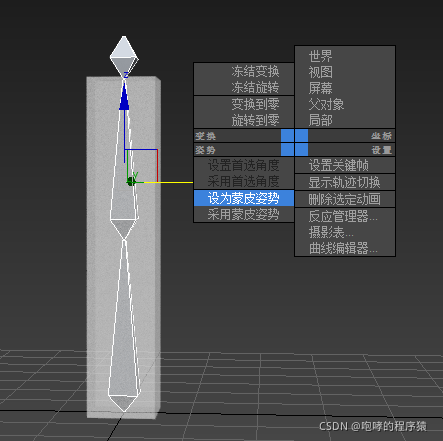

       全选骨骼（工具栏中对象过滤选择骨骼），然后Alt + 右键选择“设置蒙皮姿势”。

       返回默认姿势，全选骨骼后，Alt + 右键选择“采用蒙皮姿势”，即可恢复默认姿势。

接下来，我们分别旋转两块骨骼，查看模型跟随旋转的效果。这里面有一个问题，骨骼动画的原理是骨骼控制模型的顶点进行运动。因此，模型中某个位置要想能够被骨骼控制的话，它必须存在顶点，而且顶点不能太少，太少的话，运行的效果就不够自然流畅了。在本案例中，我们旋转骨骼，就能看到立方体跟随旋转后的效果。

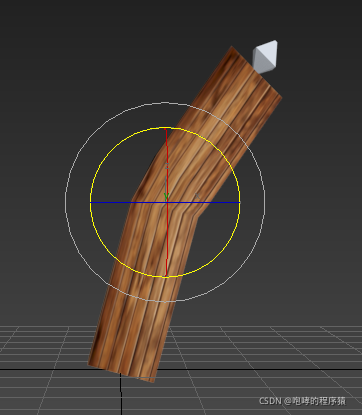

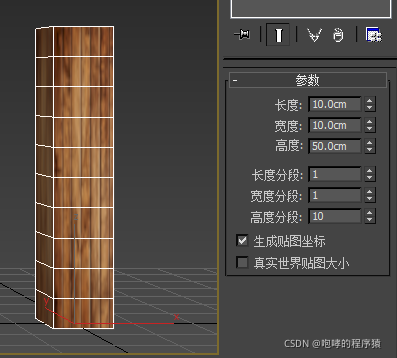

我们可以看到中间弯曲部分不是很自然，原因就是我们模型在这个部分的顶点少。如果我们想要获取平滑的弯曲效果，就需要给立方体模型设置更多的高度分段来增加顶点。关于蒙皮的设置，我们这里做一个简单的总结。第一，就是骨架中各个骨骼的大小和位置调整。第二，就是每块骨骼的封套设置（两个胶囊体），对于细节可以直接设置顶点的权重值。原理很容易理解，主要是细微的操作上，需要大家多多的练习。

备注：这是我们游戏开发系列教程的第三个课程，这个课程主要讲解3ds max建模的基础知识。学习目标主要通过3ds max的操作来加深对游戏基础知识的了解。如果有兴趣的同学，可以通过其他方式来学习3ds max的专业知识。本课程中如果有一些错误的地方，请大家留言指正，感激不尽！
