台湾新代数控系统数据采集CNC系列

很久没更新博客了，抽晚上时间更新一下新代数控吧

新代数控为Wince系统，近几年的新代都焊接了网口以及集成了api接口



控制器版本	RemoteAPI版本	备注
10.114.43 ↑	无	不支援
10.114.43 ↓	1.0.3	过旧版本
10.114.54	1.0.3	过旧版本
10.116.0x	1.0.11_v1	需安装对应MarcoDev
10.116.10x	1.0.11_v2
10.116.16x	1.0.11_v2
10.116.24x	1.0.11_v3
10.116.36x	1.0.11_v4

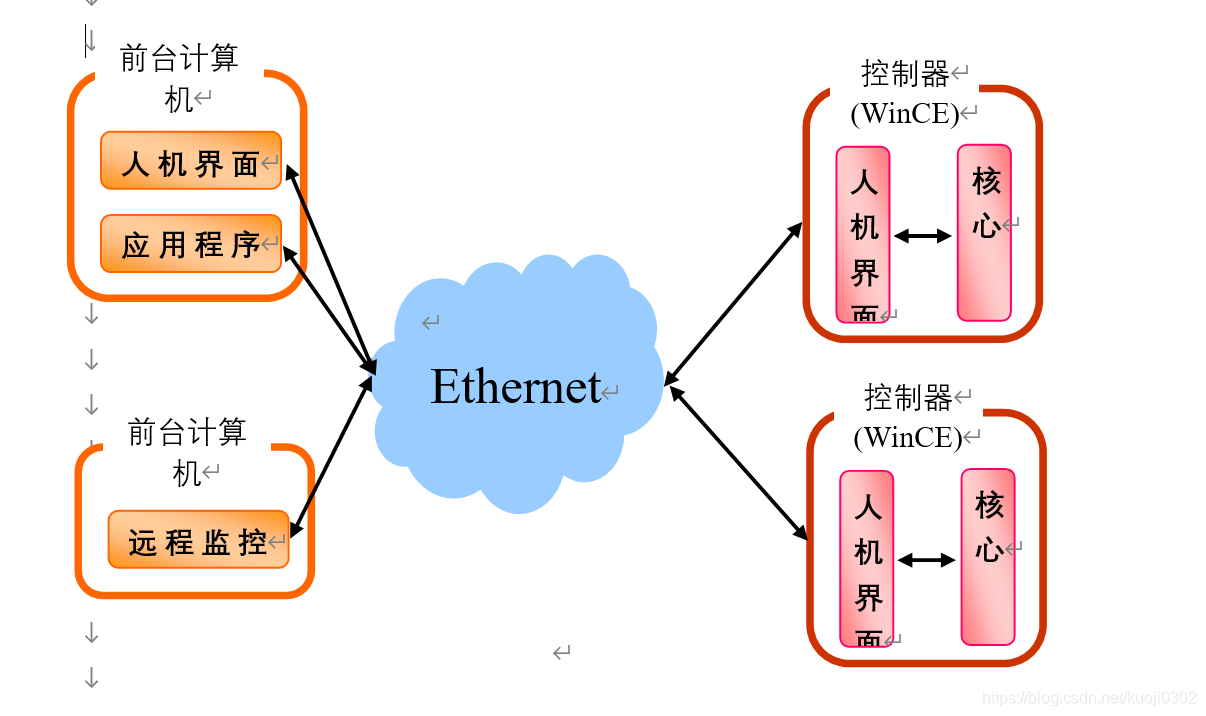

架构

新代的Dipole功能将人机与核心分离，让使用者于前台的应用程序(例如标准人机)，透过因特网，进行操控后台的控制器。使用者可以藉由这个架构进行远程监控、远程诊断。前台应用程序的开发环境也不再受限于Windows CE，可以开发Windows XP, Windows 7,…的一般应用程序，从而创造无限的可能性。

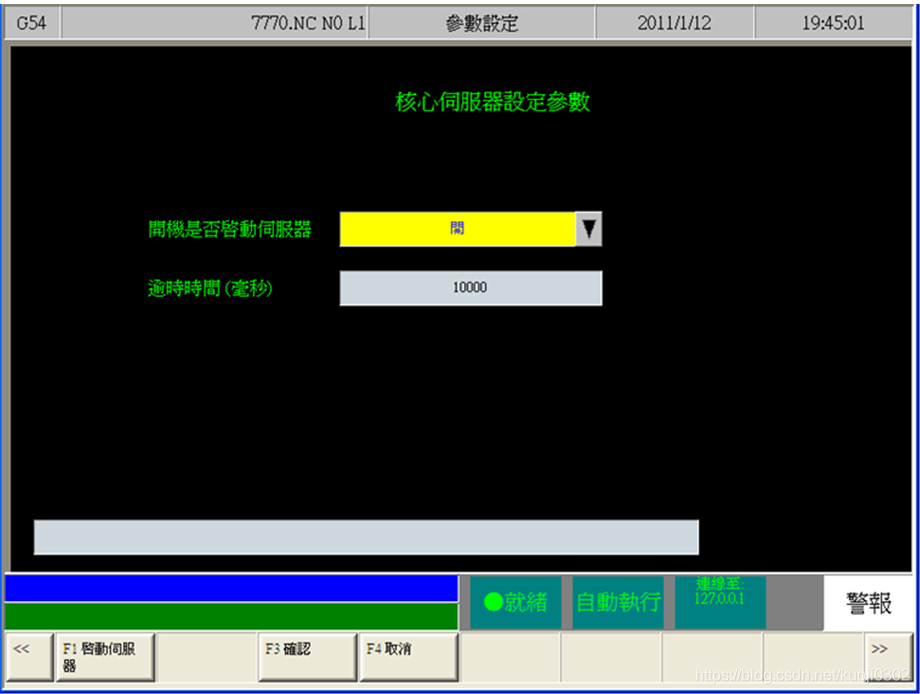

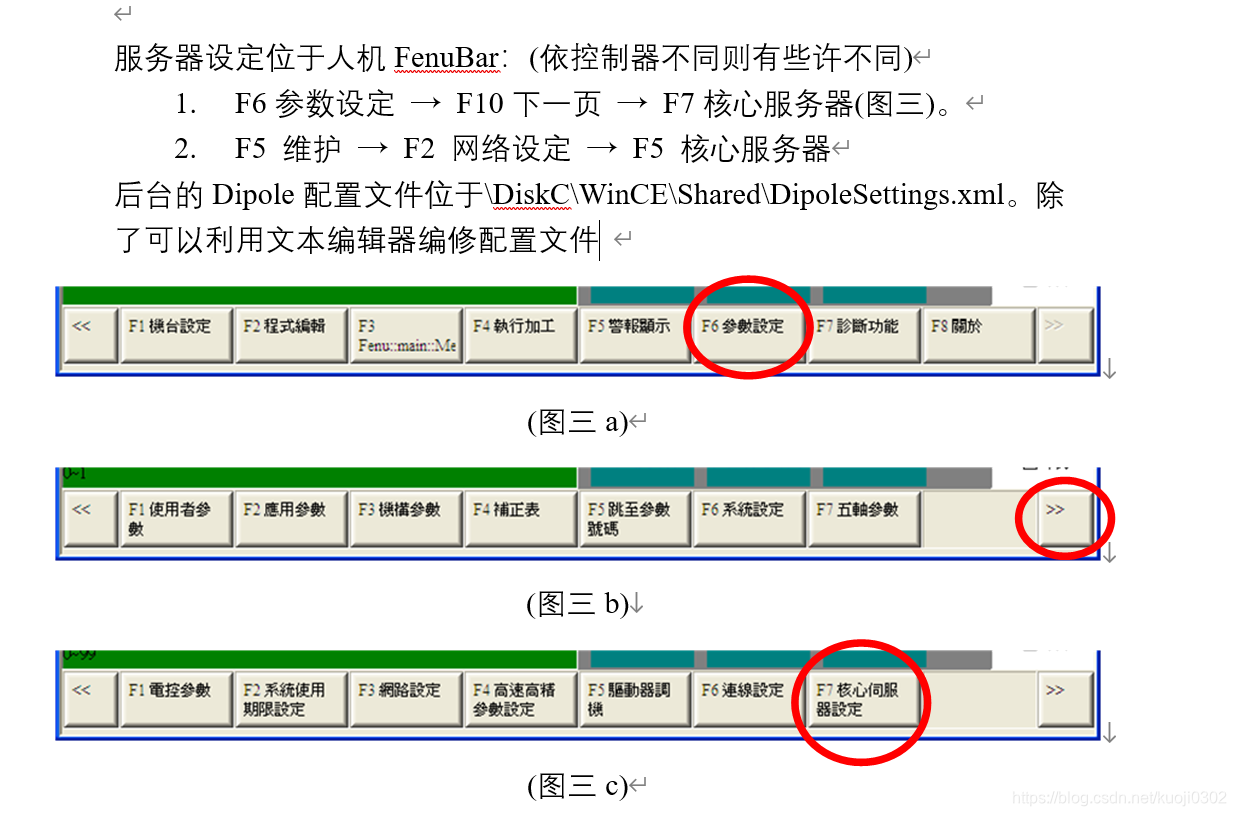

IP设定：切记 要把核心伺服打开



API函数返回状态解析



-18 不支持

-17 协议错误（仅以太网版本）来自以太网板的数据不正确。请与服务部门或负责部门联系。

-16 套接字错误（仅以太网版本）调查 CNC 电源、以太网电缆和 I/F 板。

-15 DLL 文件错误 每个 CNC 系列没有与指定节点对应的 DLL 文件。

-14 USB 空 USB 为空

- 13 Nousb 没有 Usb 是脉冲

-8 句柄编号错误 获取库句柄编号。

-7 CNC/PMC 和库之间的版本不匹配 CNC/PMC 版本与库的版本不匹配。更换库或 CNC/PMC 控制软件。

-6 异常库状态 发生意外错误。与负责部门联系。

-2 重置或停止请求按下重置或停止按钮。调用终止函数。

-1 CNC 忙等待至 CNC 处理完成，或重试。

0 正常终止 [，]！

1 必须事先执行的错误（函数未执行或不可用）特定函数尚未执行。否则，该函数不可用。

2 错误（数据块长度错误、数据数错误）检查和更正数据块长度或数据数。

3 错误（数据编号错误）检查和更正数据编号。

4 错误（数据属性错误） 检查和更正数据属性。

5 错误（数据错误） 检查和更正数据。

6 错误（无选项） 没有相应的 CNC 选项。

7 禁止错误（写入保护）写入操作。

8 错误（内存溢出） CNC 磁带内存溢出。

9 错误（CNC 参数错误） CNC 参数设置不正确。

10 错误（缓冲区为空/满） 缓冲区为空或已满。

11 错误（路径编号错误） 路径编号不正确。

12 错误（CNC 模式错误） CNC 模式不正确。更正 CNC 模式。

13 错误（CNC 执行拒绝） CNC 的执行被拒绝。检查执行条件。

14 错误（数据服务器错误） 数据服务器发生一些错误。

15 错误（报警） 由于 CNC 中的报警，无法执行该功能。删除报警原因。

16 错误（停止） CNC 状态为停止或紧急。

17 错误（数据保护状态）数据受 CNC 数据保护功能保护。

18 错误（未找到计算机 ID）请检查或不发送CNC_CONNECTION命令。

19 错误（否）请检查否。 20 因超时而发生错误（超时）





下一篇讲解采集步骤
