【无标题】74LS00与74LS20电路实验

1、74LS00

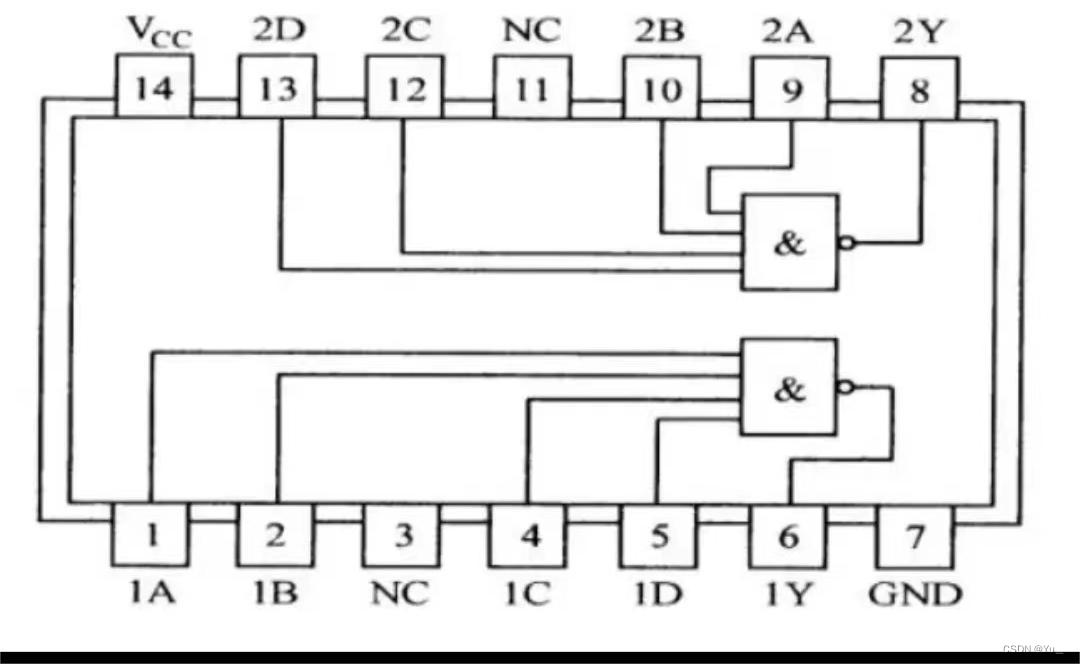

74LS20由两个四输入与非门组成，其结构如下图：

其中，Vcc端与电源正极相接，GND端接地，接口1、2、4、5为输入端口，6为输出端口，同理，9、10、12、13为输入端口，8为输出端口。

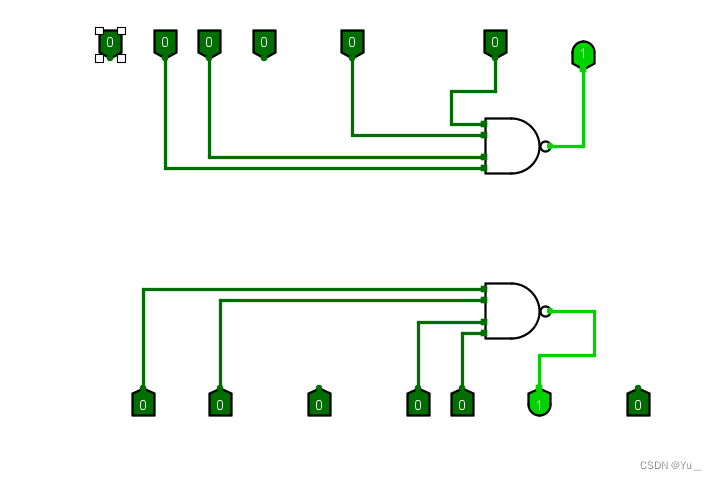

由于Logisim中没有现成的74LS20封装电路，所以需要自己组装，在Logisim中组装好的74LS20电路图如下所示：

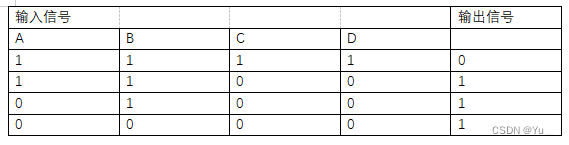

实验按如下测试电路所示进行链接后所得真值表：

其实际连接电路如下：

其电路板实际操作真值与测试电路真值相同，说明实验操作无误，实验成功完成。

2、74LS00

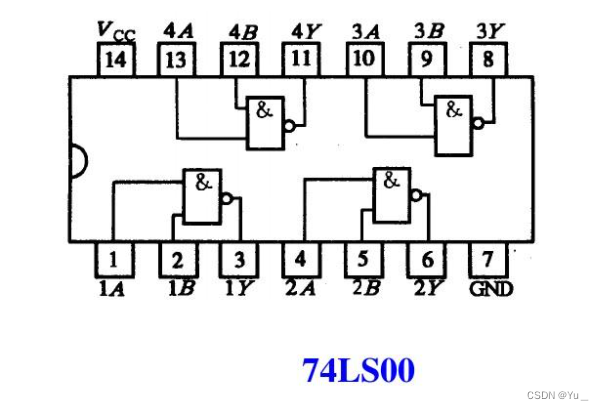

74LS00电路图由四个双输入端与非门组成，其结构如下：

其中Vcc端与电源正极相接，GND端接地，断口A、B为输入端，端口Y为输出端。

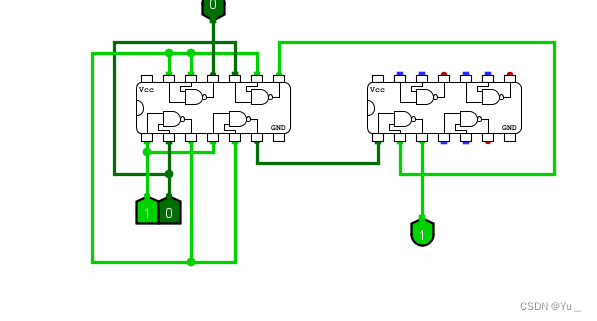

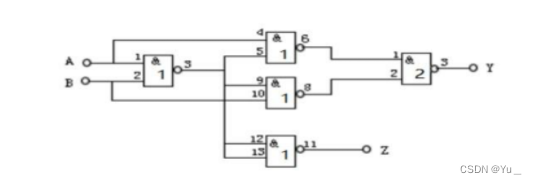

按测试电路连接好后测试其真值。

由于实验测试电路需要5个与非门的连接，所以在实验过程中需要两个74LS00电路。

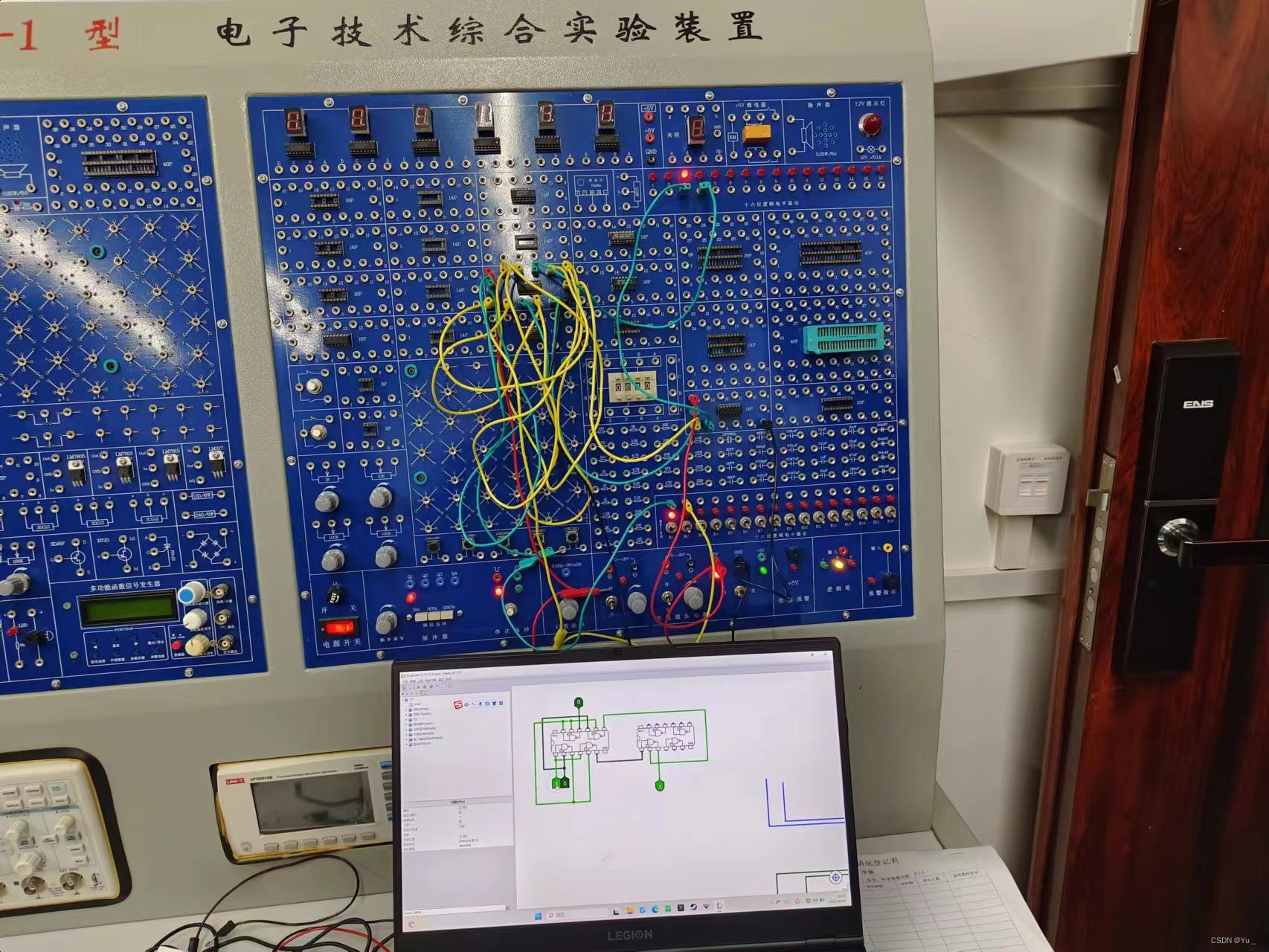

其在电路板上实际连接如下

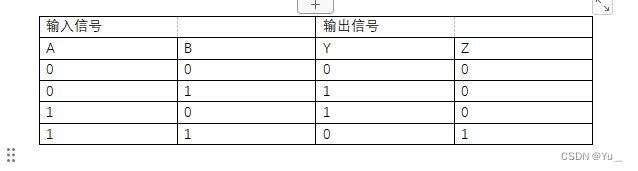

其实验结果与测试结果一致，实验操作无误，电路链接正确，实验成功。
