Multisim使用74LS148与74LS138实现“病房优先级”案例

一、案例分析

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

此案例是一个标准的四路抢答器，可以使用74LS148优先编码器芯片与74LS138优先编码芯片及其他元件搭配构成。

二、74LS148及74LS138的介绍

1、74LS148及74LS138简介

由于此案例需要使用74LS148及74LS138芯片，所以我们需要了解74LS148及74LS138。

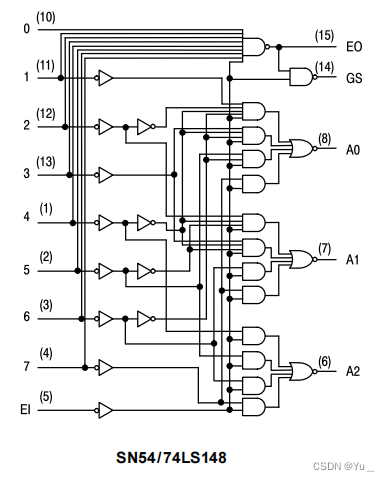

74LS148的内部结构如下图所示：

74LS148 是 8 线-3 线优先编码器芯片，它有 8个输入信号端，3 个输出信号端。同时还有选通输入端 S、选通输出端 YS和扩展端 YEX。输入输出信号以及 S、YS、YEX的有效电平都是低电平。在同时有多个输入信号时，仅对优先权最高的信号进行编码。

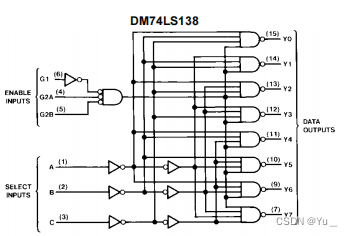

74LS138的内部结构如下图所示：

74LS138 为3 线－8线译码器，共有 54LS138和 74LS138 两种线路结构型式。其中54LS138为军用，74LS138为民用。

2、74LS148及74LS138的真值表

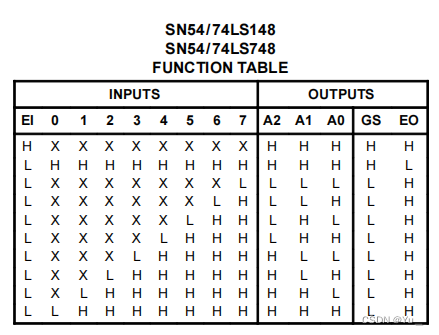

74LS148的真值表：

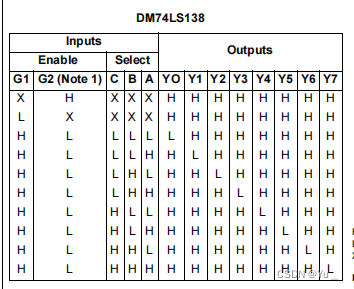

74LS138的真值表：

其中，L表示低电频，H表示高电频。

以上芯片资料均来自ALLDATASHEET.COM - Electronic Parts Datasheet Search

三、 电路设计

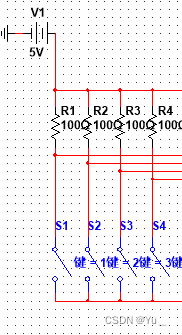

首先先编辑四个可输出低电频的输入口：

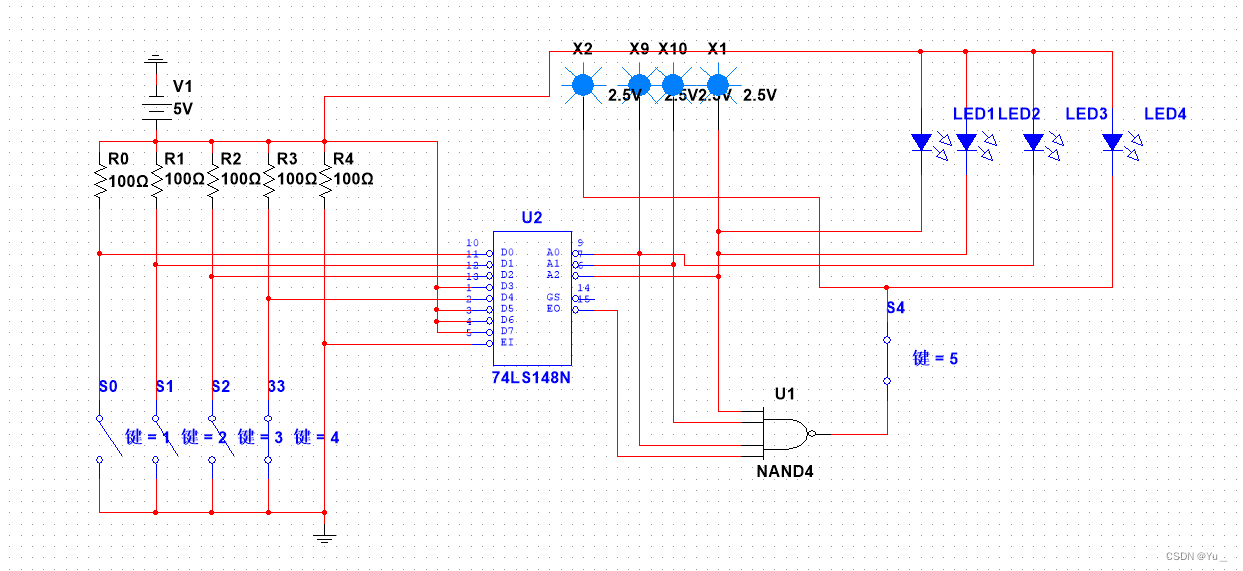

接着与74LS148芯片及其他元件链接组成电路：

其预期效果：
当A0、A1、A2、A3均为高电平时，LED1导通（低优先级）
A1为低电平时，LED2导通（中优先级）
A2为低电平时，LED3导通（高优先级）
A4为低电平时，LED4导通（高优先级）
当高优先级灯亮时低优先级的控制对高优先级无效，且更高优先级的灯可中断低优先级的灯。

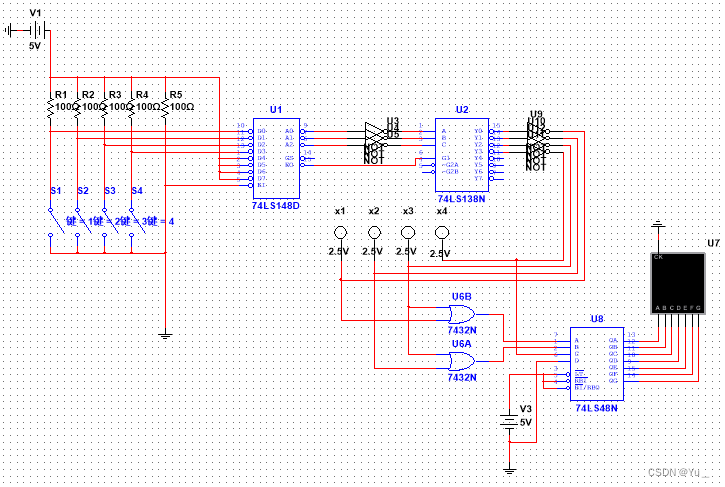

在其基础上，加入74LS138芯片及数码管可通过数码管显示病房号码：

以上所述中存在纰漏及错误，欢迎各位大佬指点。
