ShaderGraph前言

学习思路

• 线性代数要学习，也可以通过sg辅助学习线性代数。
• 数据/公式图形化可视化观察记忆可以利用Preview Node和ZGrapher曲线工具。
• 降维理解，3维降2维2维降1维
• 参数多改多看多思考
• 复杂运算常量化，遇到复杂运算过程可以尝试设定常量，纹理。
• 此栏中SG/sg 标识都代表ShaderGraph。

学习资料

官网文档：https://docs.unity3d.com/Packages/com.unity.shadergraph@16.0/manual/index.html

• 虽然文档支持中文，但是建议中英切着阅读。多记一些英文术语对资料检索查阅很有帮助。

常规工具

SG的Preview Node

利用Preview Node节点理解输出节点数据的颜色表现。

ZGrapher曲线工具

利用ZGrapher 理解输出节点数据的曲线表现。

Graphtoy[在线]

一个开源的交互式可视化工具，用于创建、编辑和可视化图形。它可以用来学习和实验各种图形算法和数据结构，以及进行探索性数据分析和可视化。

前往Graphtoy

记忆思路

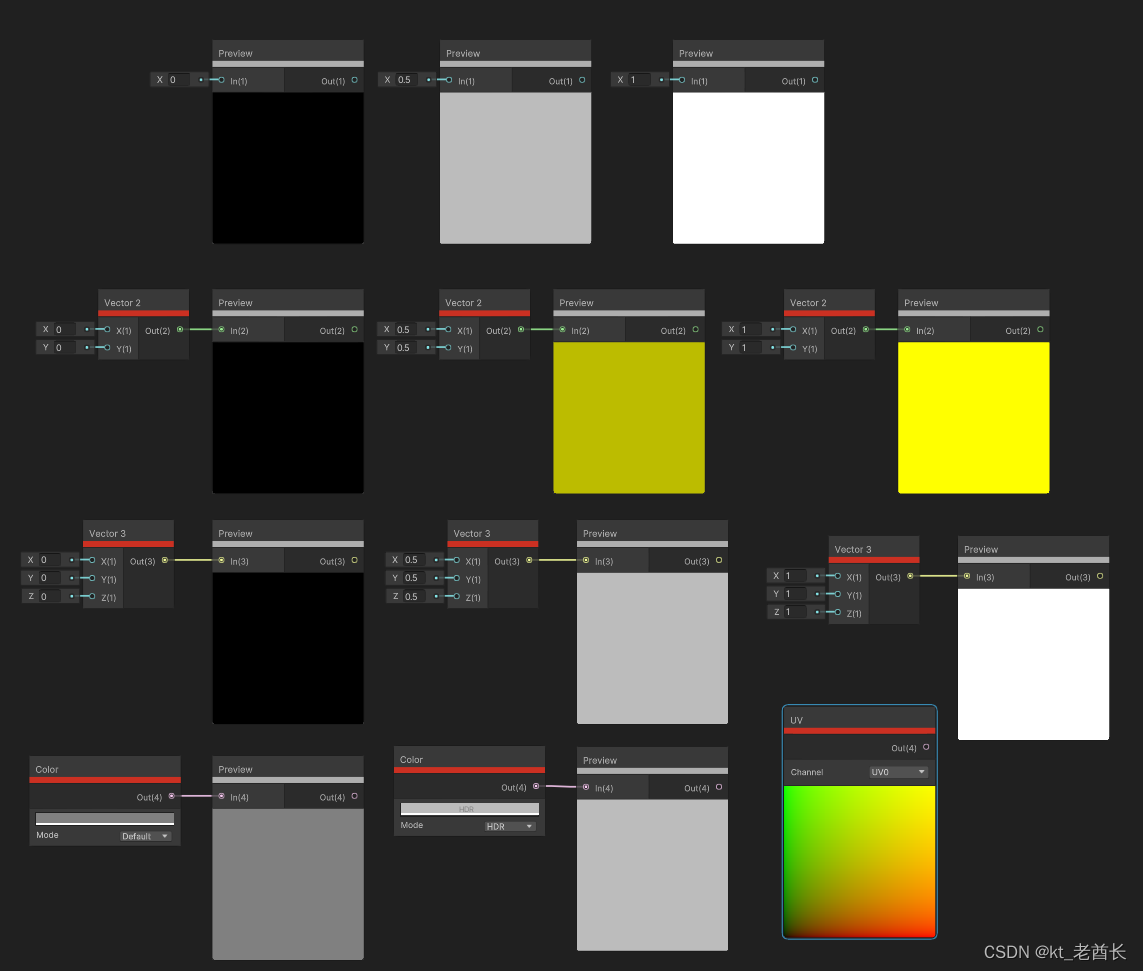

颜色输出

颜色的节点输出基本就是0-1区间，所以要记住一下节点的输出感觉，建议在SG中尝试调节一下节点养成下基本的数值感。

• 可能你会发现用Vector3 Node和 Color Node中颜色输出的表现不一样，你可以查看Color Node节点文档中具体函数实现，你可以尝试在Color Space切换Linear和Gamma，观察下效果。那么如何将Vector3 Node在线性空间下获得正确的值呢？只需要用Colorspace Conversion Node进行转换下。


公式的曲线表现

我们在实现某些效果时，其实就是大量的公式运算和数据组合。当我们验证某些公式的数据走向时，理解参数周期变化和参数带来的结果在数据层面时常难以理解，如果将其转化为曲线可能更好的帮助我们理解。

$y(x)=x\ast x+0.2$

$y(x)=x\ast x+1$

借助曲线工具我们很方便的理解+0.2和+1是当前曲线在y轴平移的表现。
