NMOS 与 PMOS

谨以此文纪念我那记不住NMOS和PMOS的脑子(bushi

1 NMOS

1.1 常见连接方式

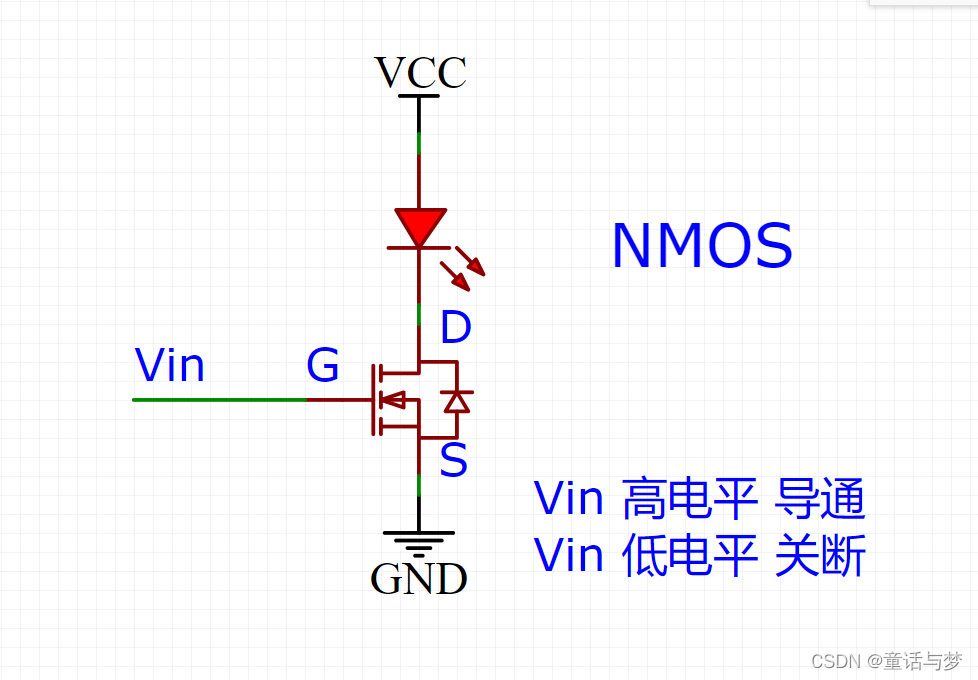

在这里插入图片描述

当Vin为 高电平 时,NMOS导通,灯亮
当Vin为 低电平 时,NMOS关断,灯灭

1.2 重要参数


1.2.1 VGS (GS开启电压)

即当Vin大于VGS时,NMOS才会导通,需根据系统电压情况选择合适的VGS

1.2.2 RDS(on) (DS导通电阻)

即NMOS导通时,D与S之间的电阻,越小越好,但是成本也越高,量力而行。

1.2.3 Ciss / Coss(输入/输出端电容)

制造工艺的问题,无法避免,当NMOS的G从低电平变为高电平时,需要先给其间的电容充电,才能使G变为高电平。
单位一般在pF级别,一般情况下几乎感受不到电容的存在,在较高频率下影响较大。

注:导通电阻小的NMOS一般输入输出电容会大一点,
导通电阻小输入输出电容会小一点


1.3 注意事项!!!

NMOS与被控元件的连接方式可以有以下两种:

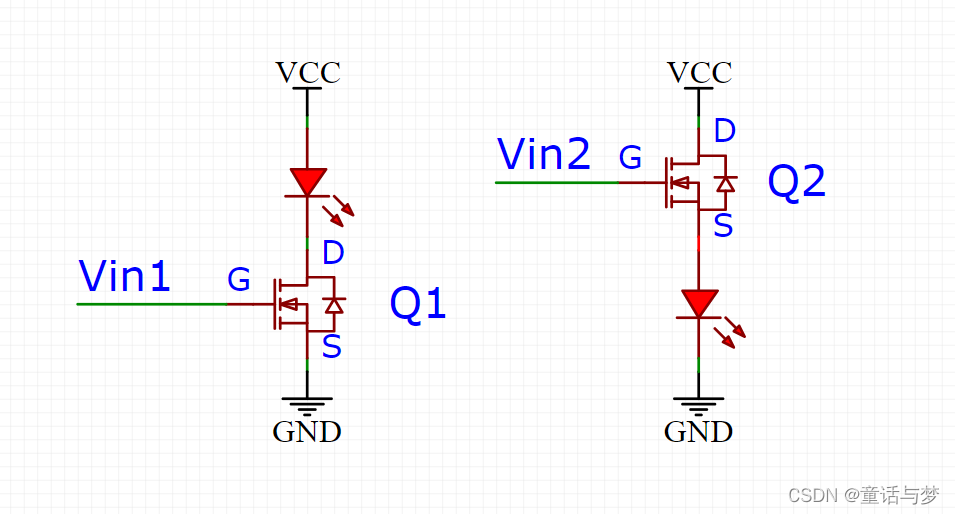

在这里插入图片描述
结论:Q1的方式比较好
理由:
Q1的Vin >= VGS 即可导通
Q2的Vin >=VGS + Vs 才能导通,
此外,若被控器件为MCU,改MCU与系统不能良好共地。



2 PMOS

2.1 常见连接方式

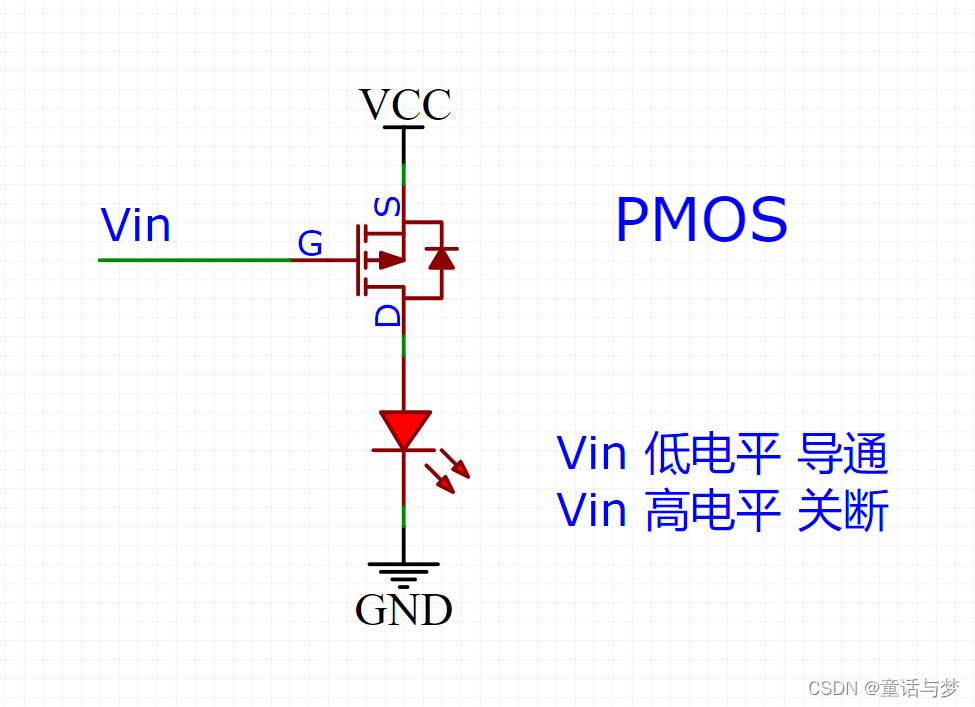

PMOS连接方式

2.2 重要参数

同上
