第四节：图的语言：如何用数据结构表达复杂的图

在实际应用中，图论不仅仅是一个理论工具，它还是我们解决许多复杂问题的基础。在AI领域，图常常被用来表达复杂的关系、路径、结构等。为了更高效地解决这些问题，图需要通过合适的数据结构来表示。常见的图数据结构包括邻接矩阵、邻接表、边列表等。在本节中，我们将通过三个实际的AI应用案例，详细展示如何使用不同的图数据结构来表达复杂的图。

案例1：社交网络中的推荐系统——邻接矩阵与邻接表的选择

案例描述：

在社交网络中，用户之间通过“好友”关系进行连接。我们的目标是设计一个推荐系统，利用图的结构为用户推荐潜在的好友。社交网络可以通过图来建模，其中每个用户是图中的节点，而用户之间的好友关系则是图中的边。

案例分析：

社交网络图是一个典型的无向图，用户间的关系可以通过邻接矩阵或邻接表来表示。对于小规模的社交网络，邻接矩阵可以方便地表示节点之间的关系；但是对于大规模社交网络，邻接表是更为高效的选择，因为它可以节省大量空间。

在这个案例中，我们将展示如何使用邻接矩阵和邻接表来表示社交网络，并通过这两种方式来查找用户的潜在好友。

案例算法步骤：

创建一个小型的社交网络图。
使用邻接矩阵和邻接表分别表示图。
通过图结构找到潜在的好友推荐。

Python代码实现：

import numpy as np
import networkx as nx

# 社交网络数据：节点代表用户，边代表好友关系
users = ['A', 'B', 'C', 'D', 'E']
friendships = [('A', 'B'), ('A', 'C'), ('B', 'D'), ('C', 'D'), ('D', 'E')]

# 使用邻接矩阵表示社交网络图
# 初始化一个5x5的矩阵，表示5个用户之间的关系
adj_matrix = np.zeros((5, 5), dtype=int)

# 填充邻接矩阵
for (user1, user2) in friendships:
    i, j = users.index(user1), users.index(user2)
    adj_matrix[i][j] = adj_matrix[j][i] = 1  # 无向图

print("邻接矩阵表示：")
print(adj_matrix)

# 使用邻接表表示社交网络图
adj_list = {user: [] for user in users}
for (user1, user2) in friendships:
    adj_list[user1].append(user2)
    adj_list[user2].append(user1)

print("\n邻接表表示：")
print(adj_list)

# 假设我们要为用户A推荐好友，使用邻接表的方法
# 找到与A直接相连的用户的好友（即A的二度邻居）
potential_friends = set()
for friend in adj_list['A']:
    for potential_friend in adj_list[friend]:
        if potential_friend != 'A' and potential_friend not in adj_list['A']:
            potential_friends.add(potential_friend)

print("\n为A推荐的潜在好友：")
print(potential_friends)

代码解析：

我们用一个5x5的邻接矩阵来表示社交网络，矩阵中的每个元素表示两个用户之间是否存在好友关系。
然后，我们用一个字典 adj_list 来表示邻接表，其中每个用户（节点）对应一个列表，存储与其直接连接的用户（好友）。
在推荐潜在好友时，我们首先找到用户A的直接好友，再从这些好友的好友中筛选出尚未成为A好友的用户。

图的表示选择：

邻接矩阵适合用于表示节点数量较小的图，可以通过简单的二维数组访问节点之间的关系。但当图的规模增大时，空间复杂度将变得较高。
邻接表则更为高效，尤其适用于稀疏图。它只存储有边的节点对，因此节省了大量空间。

案例2：基于图的搜索引擎——边列表与图遍历

案例描述：

搜索引擎中的网页链接可以通过图来建模，其中每个网页是一个节点，网页之间的超链接是图中的边。我们需要设计一个搜索引擎的基础框架，通过图遍历算法（如深度优先搜索DFS或广度优先搜索BFS）来查找相关网页。

案例分析：

在搜索引擎中，网页之间的连接构成了一个有向图。我们通过遍历图来查找与给定网页相关的其他网页。边列表是一种简洁的图表示方法，它将图中的每一条边表示为一个元组或列表，适合用于简单的图结构，便于实现图的遍历。

案例算法步骤：

创建一个网页链接图。
使用边列表表示图。
使用图遍历算法（如DFS或BFS）来查找与给定网页相关的其他网页。

Python代码实现：

import networkx as nx

# 创建一个有向图，表示网页之间的超链接
webpages = ['Page1', 'Page2', 'Page3', 'Page4', 'Page5']
links = [('Page1', 'Page2'), ('Page2', 'Page3'), ('Page3', 'Page4'), ('Page4', 'Page1'), ('Page4', 'Page5')]

# 使用边列表表示图
G = nx.DiGraph()
G.add_edges_from(links)

print("网页链接图的边列表表示：")
print(G.edges())

# 通过DFS进行图的遍历
print("\nDFS遍历结果：")
dfs_result = list(nx.dfs_edges(G, source='Page1'))
print(dfs_result)

# 通过BFS进行图的遍历
print("\nBFS遍历结果：")
bfs_result = list(nx.bfs_edges(G, source='Page1'))
print(bfs_result)

代码解析：

我们用一个有向图来表示网页链接，其中每个节点代表一个网页，边代表网页之间的超链接。
使用 networkx 提供的 add_edges_from() 方法来添加边（链接）。图的边列表直接用 G.edges() 获取。
使用深度优先搜索（DFS）和广度优先搜索（BFS）来遍历图，找到从 Page1 出发的相关网页。

算法原理：

深度优先搜索（DFS）：该算法通过递归方式访问每一个节点，并沿着图的边向深处遍历，直到没有未访问的邻居节点为止。
广度优先搜索（BFS）：该算法通过逐层访问图的节点，优先访问离起始节点最近的节点。

案例3：图的社区发现问题——邻接表与模块度优化算法

案例描述：

在社交网络分析、推荐系统以及生物网络中，我们常常需要通过图来识别网络中的社区。一个社区是指图中相互连接紧密的一组节点，它们之间的连接比与其他节点的连接更为密切。在本案例中，我们将使用图的邻接表来表示网络，并通过模块度优化算法来进行社区发现。

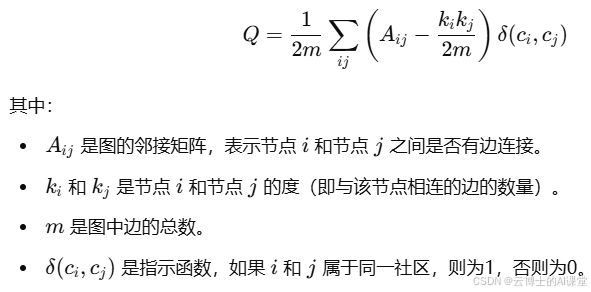

模块度（Modularity）是一个衡量图划分质量的指标，模块度值越高，划分的社区越紧密。我们将通过优化模块度来寻找社交网络中的社区。

案例分析：

社交网络中的社区通常表示具有相似兴趣、行为或特征的用户群体。我们可以通过模块度来度量网络中划分的社区结构质量。如果社区内的节点连接紧密，而与其他社区的节点连接较少，则该社区具有较高的模块度。

案例算法步骤：

创建一个社交网络图，使用邻接表表示图。
使用模块度优化算法来发现图中的社区。
输出每个社区及其组成节点。

Python代码实现：

import networkx as nx

# 创建一个社交网络图，节点代表用户，边代表用户之间的好友关系
G = nx.erdos_renyi_graph(10, 0.3)  # 随机生成一个有10个节点，边连接概率为0.3的图

# 使用邻接表表示图
adj_list = {node: list(G.neighbors(node)) for node in G.nodes}

print("邻接表表示：")
for node, neighbors in adj_list.items():
    print(f"节点 {node}: {neighbors}")

# 使用模块度优化算法进行社区发现（Louvain算法）
communities = list(nx.community.louvain_communities(G))

print("\n发现的社区：")
for i, community in enumerate(communities, 1):
    print(f"社区 {i}: {sorted(community)}")

# 计算模块度（Modularity）
modularity = nx.community.modularity(G, communities)
print(f"\n网络的模块度值：{modularity:.4f}")

代码解析：

我们使用 networkx 库创建一个随机图 G，其节点数为10，边的连接概率为0.3。每个节点代表一个用户，边表示用户之间的关系。
使用邻接表来表示图，其中每个节点对应一个列表，存储与其相连的邻居节点。
使用 networkx.community.louvain_communities 函数来应用Louvain算法进行社区发现。Louvain算法是一种基于模块度优化的社区检测算法，能够高效地发现图中的社区结构。
输出每个社区以及其包含的节点。
计算并输出图的模块度值，模块度值衡量了图划分的质量。模块度值越高，表示图的划分越合理。

算法原理：
