【SIMULINK】全网最牛逼boost-APFC仿真，模拟UC3854状态方程，非PI

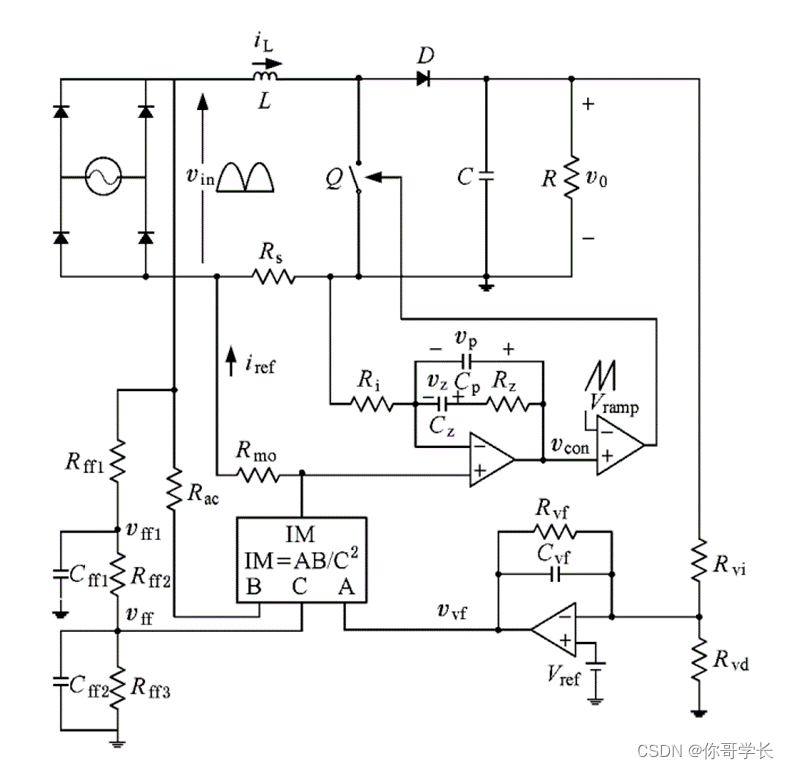

UC3854逻辑

在这里插入图片描述

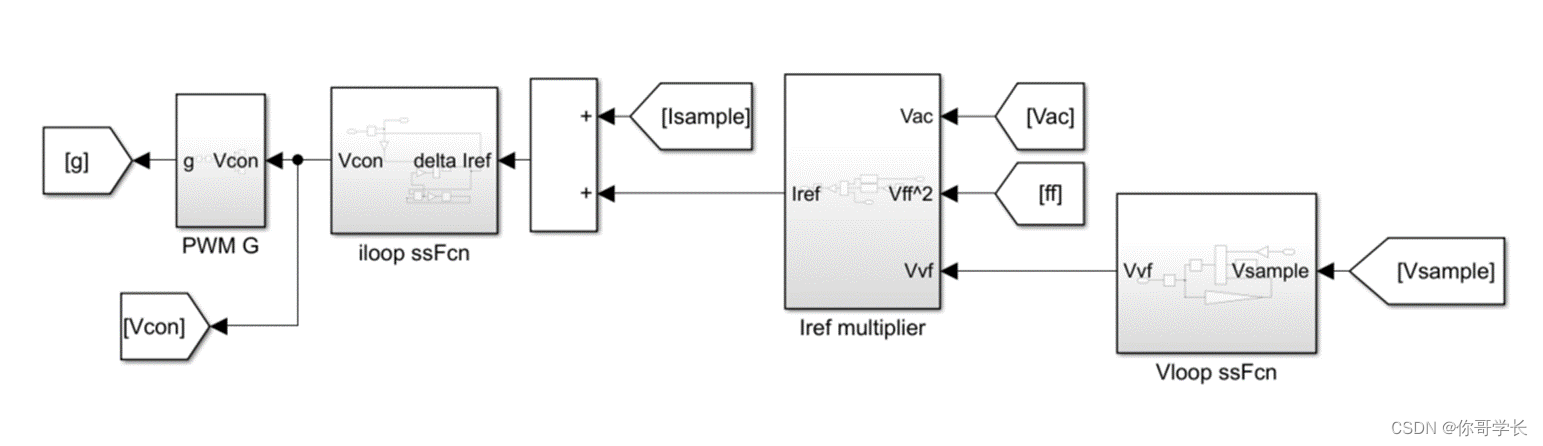

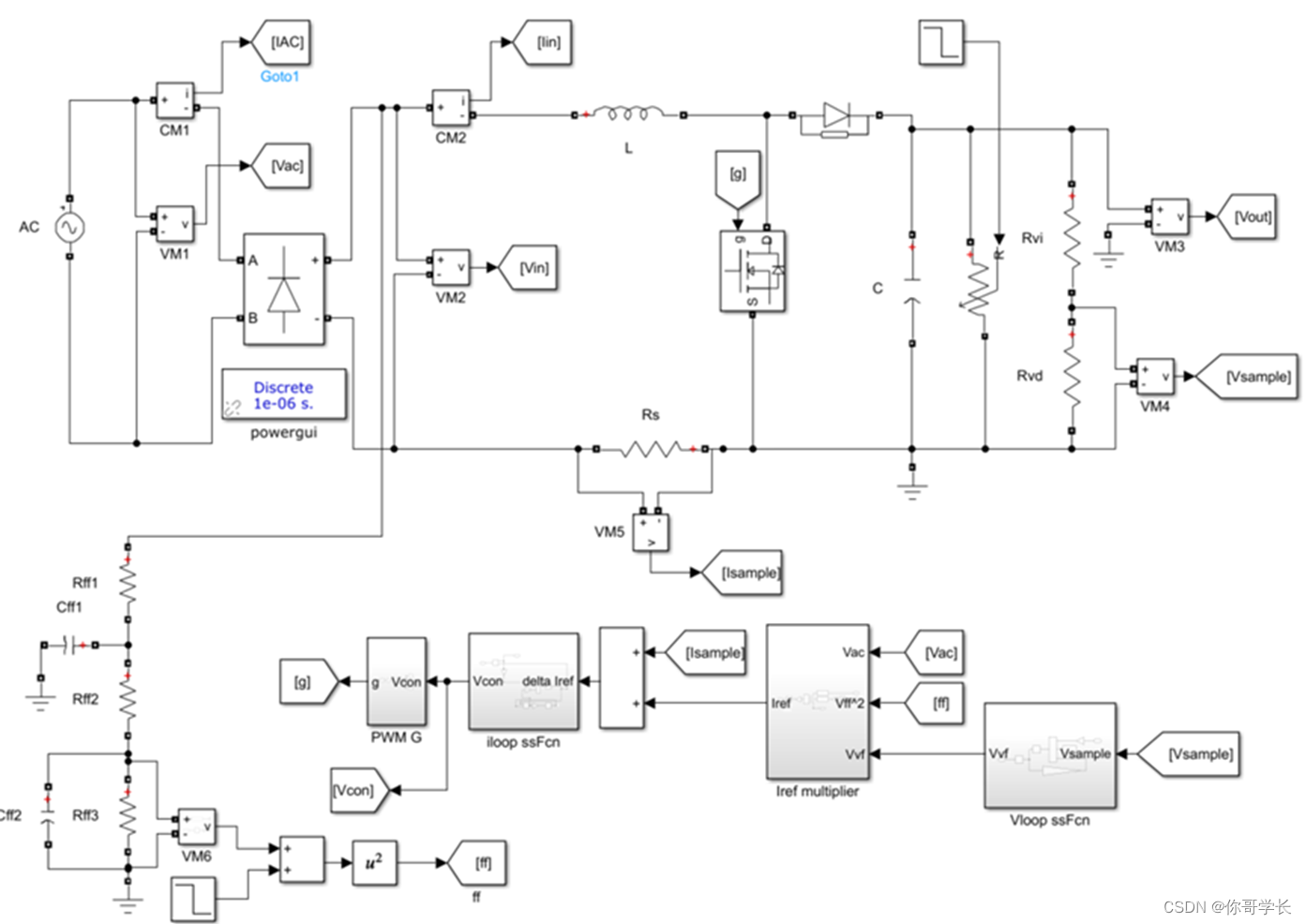

总体模型

在这里插入图片描述

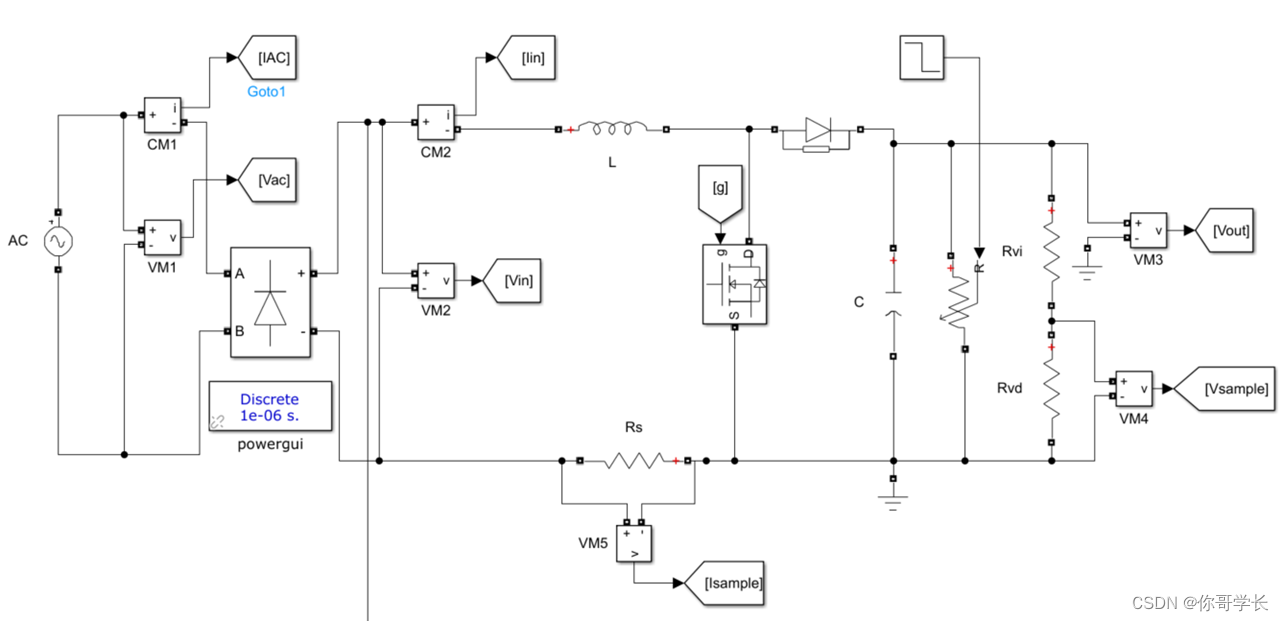

主电路建模

在这里插入图片描述
L=0.00137H、C=470e-6F、Rs=0.32Ohm、Rvi=511kOhm、Rvd=10kOhm、VACrms=220V。负载初始500Ohm，0.5s时变化为200Ohm（重载到轻载）

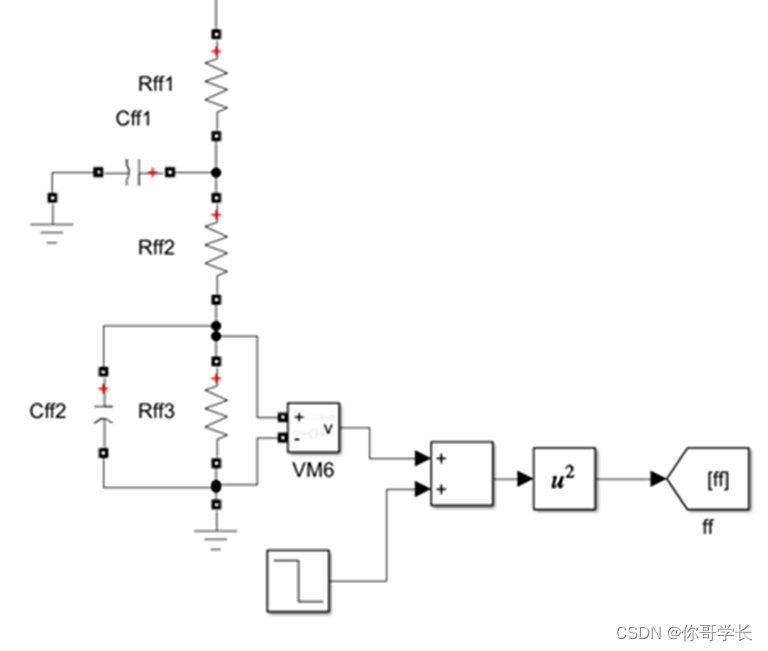

前馈电压部分

在这里插入图片描述
Vff^2

控制逻辑建模

在这里插入图片描述

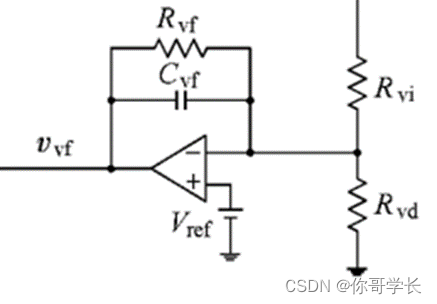

电压环状态方程建模

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

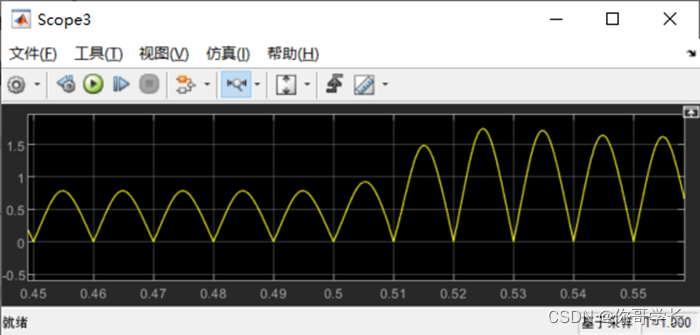

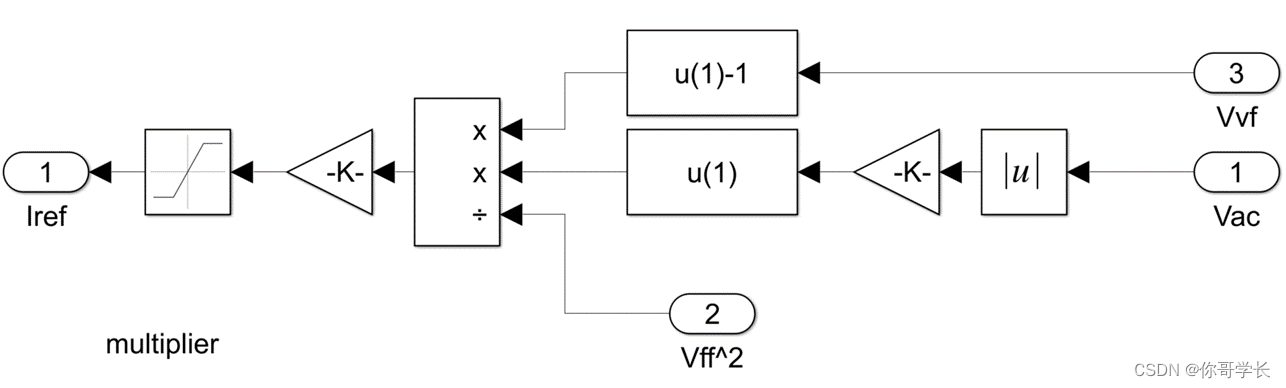

乘法器建模

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

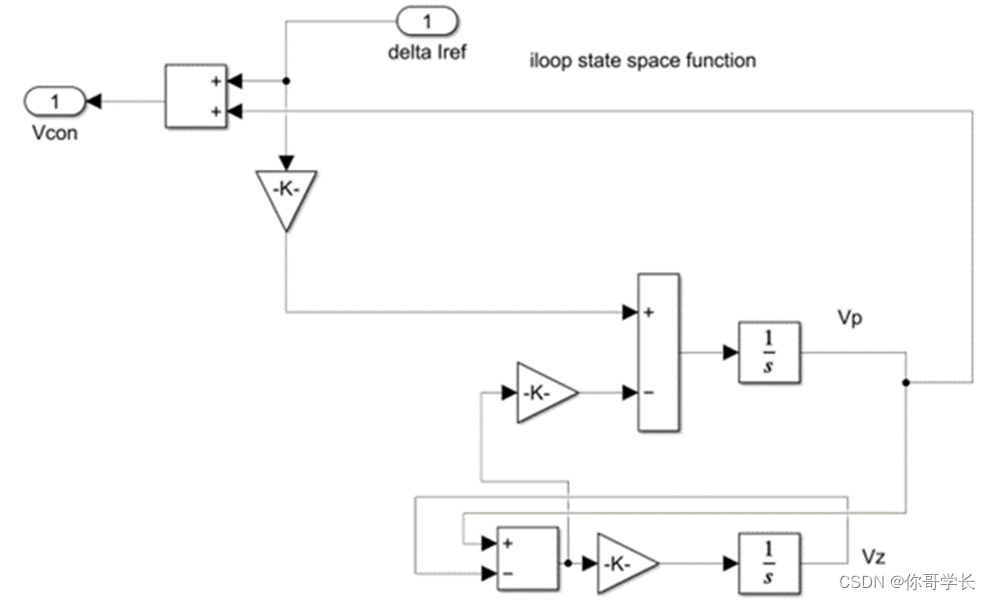

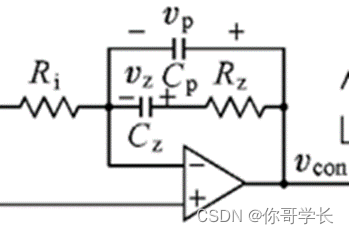

电流环状态方程建模

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

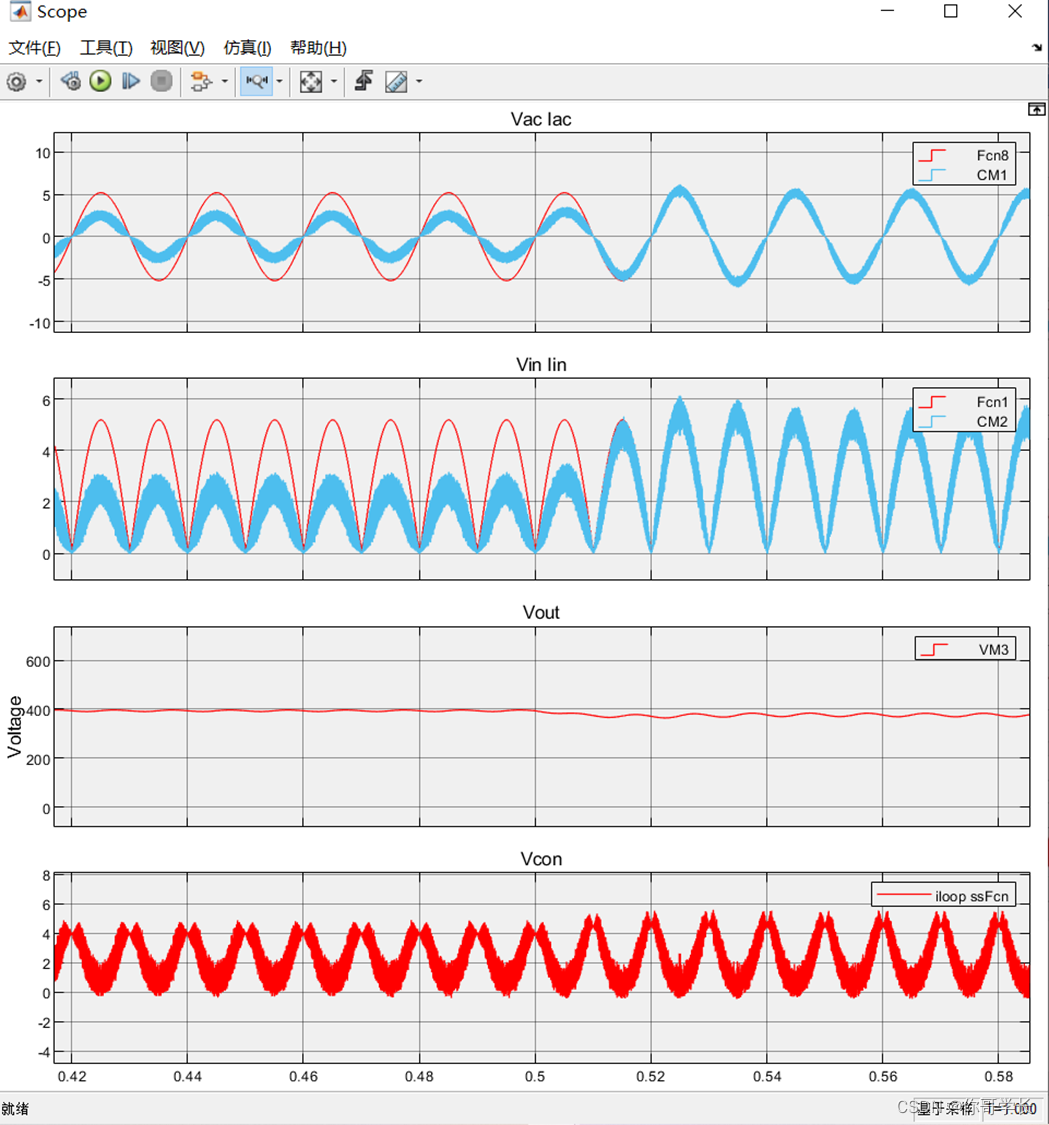

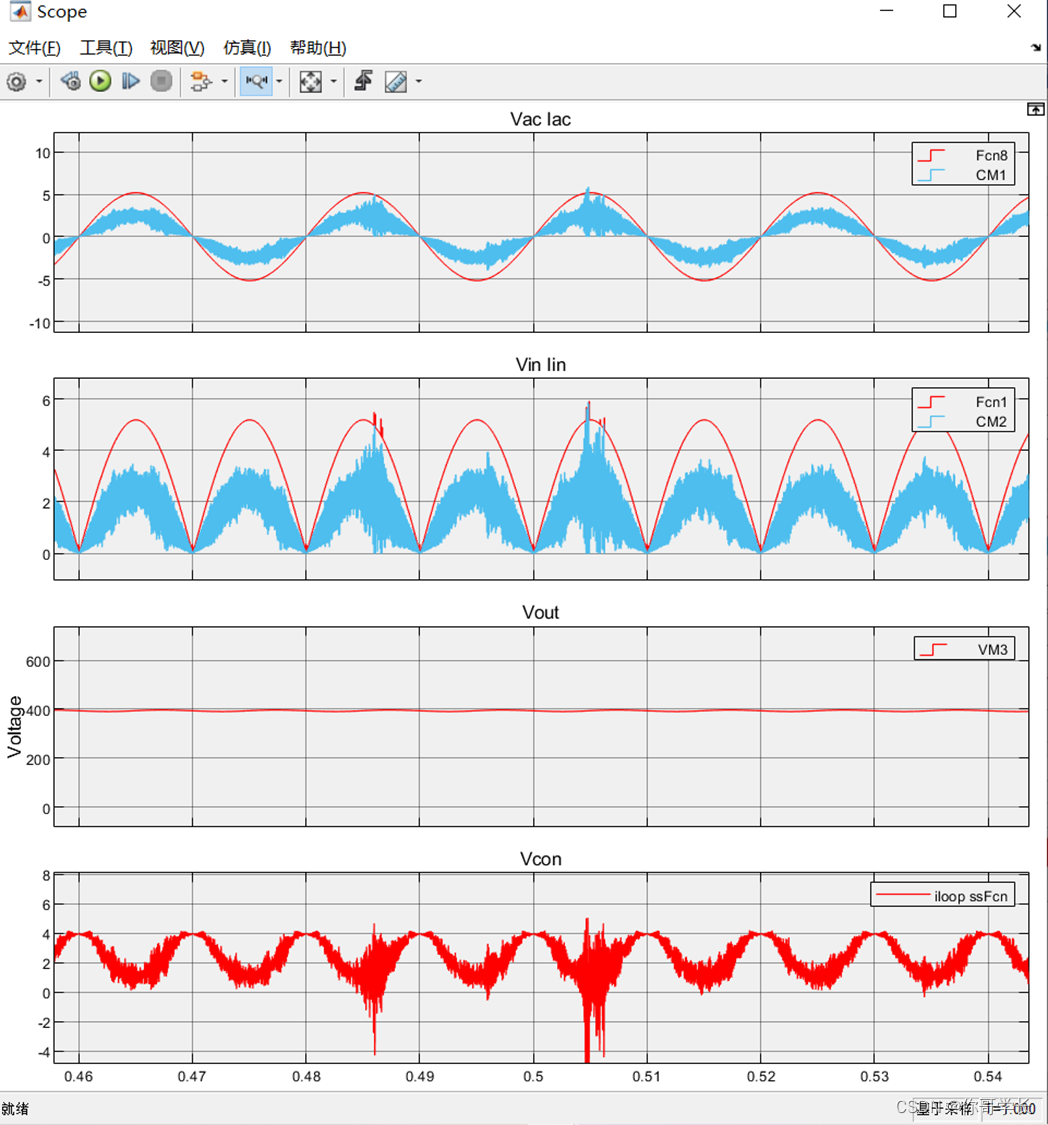

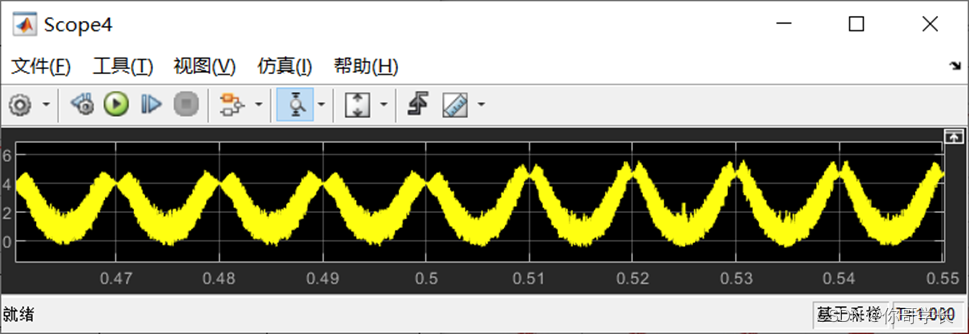

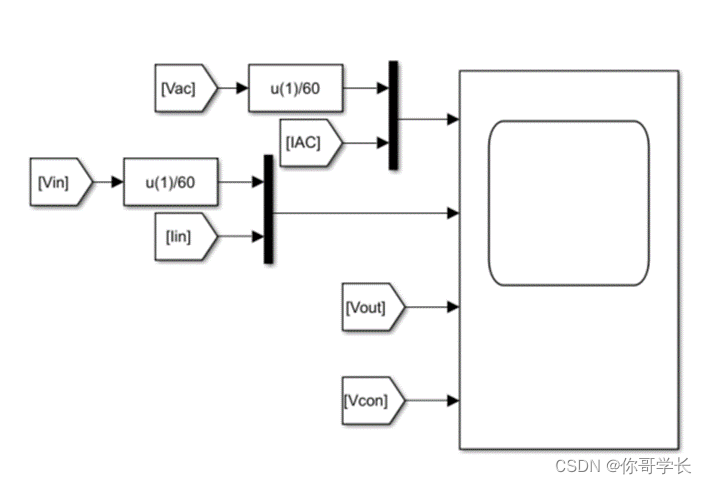

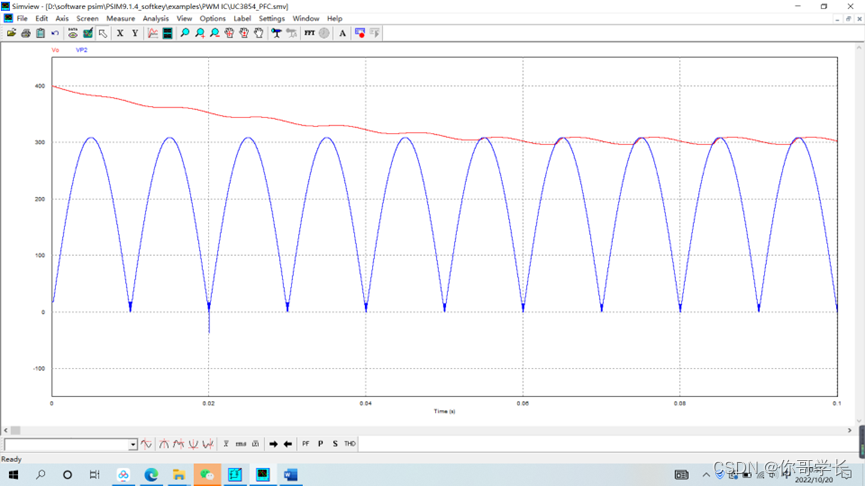

输出波形

在这里插入图片描述
在这里插入图片描述
负载初始500Ohm，0.5s时变化为200Ohm（轻载到重载）
在这里插入图片描述
负载太轻开关管会关断，相当于给电容充电，输出电压下降

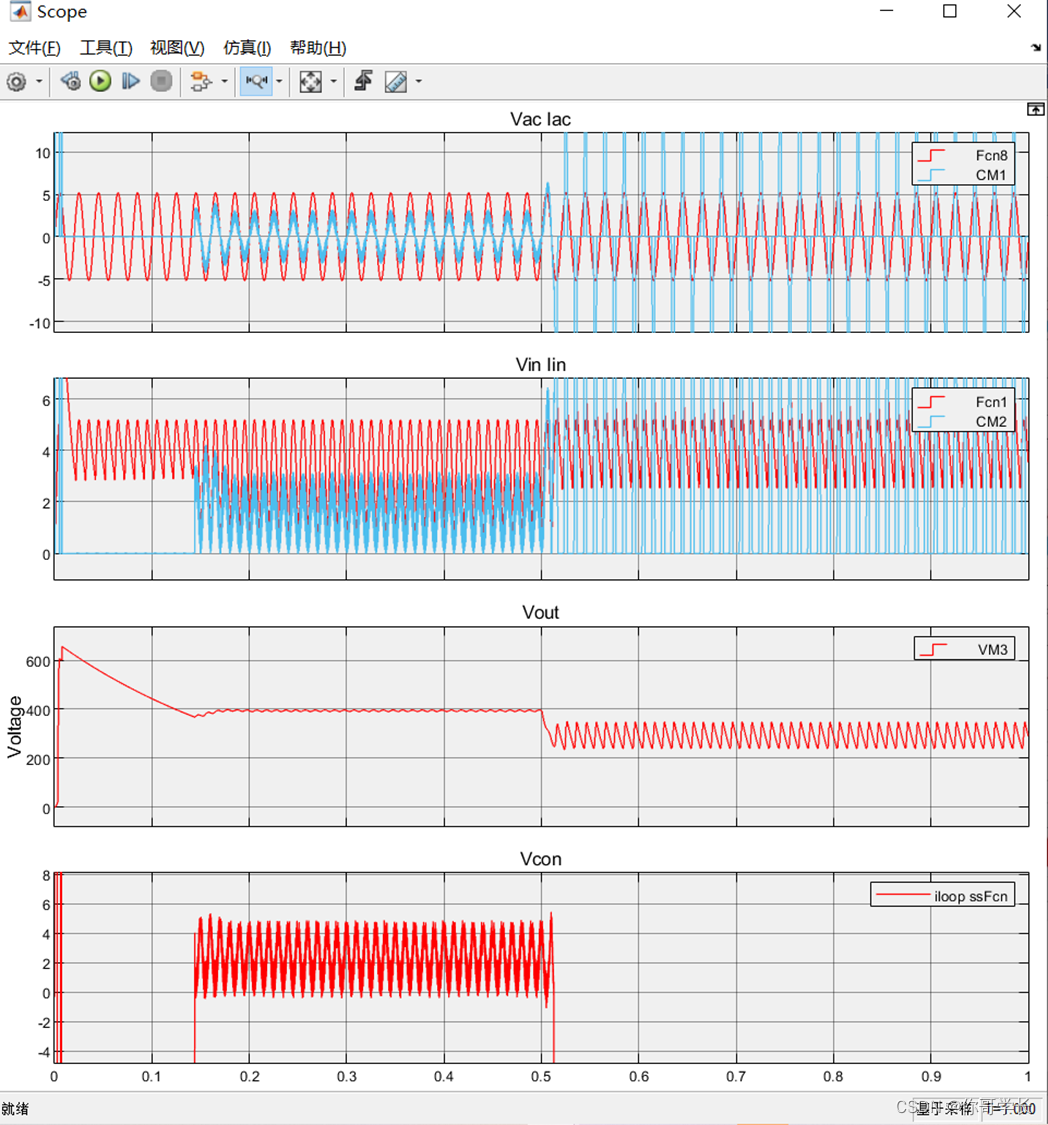

初始500Ohm，0.5s变为40Ohm
在这里插入图片描述
在这里插入图片描述
模拟中频震荡
Rcz=1Ohm

负载500Ohm
