（1）滴灌方式优选与装备选型及结构建模
在河套灌区，传统的大水漫灌方式不仅浪费水资源，还容易导致土壤盐碱化，对环境造成负面影响。因此，针对乌梁素海地区的土壤物性参数，我们进行了详细的调研和分析，最终优选滴灌方式进行灌溉。滴灌方式具有节水、高效、精准等优点，非常适合于干旱和半干旱地区的农业灌溉。
考虑到乌梁素海地区水质杂质较多的特点，我们在滴灌系统中特别设计了过滤装备。过滤装备采用砂石离心过滤器与网式过滤器相结合的方式，砂石离心过滤器可以去除水中的大颗粒杂质，而网式过滤器则可以进一步去除细小杂质，确保水质清洁，避免堵塞滴头。
在装备选型方面，我们选择了性能稳定、耐腐蚀、耐磨损的滴灌管道和滴头，以及高效节能的施肥泵和电磁阀等关键设备。同时，我们还对滴灌系统进行了结构建模，通过三维建模软件对系统的布局、管道走向、滴头分布等进行了优化设计，确保系统在实际运行中能够高效、稳定地工作。
此外，我们还对滴灌系统的首部枢纽部件进行了选型和结构排布。首部枢纽部件是滴灌系统的核心部分，包括水泵、过滤器、施肥装置、控制装置等。我们根据乌梁素海地区的实际情况，选择了适合该地区的水泵和过滤器，并设计了合理的施肥装置和控制装置，确保系统能够满足农田灌溉和施肥的需求。
（2）水肥一体化滴灌控制系统的硬件设计
水肥一体化滴灌控制系统的硬件设计是整个系统的关键部分。由于设备元器件数量多，额定电压高，且考虑后续自动化功能扩展性，我们选择了PLC作为控制中心。PLC具有可靠性高、编程灵活、易于扩展等优点，非常适合于农田灌溉系统的控制。
在选择PLC时，我们考虑了其处理能力、输入输出点数、通信能力等因素，最终选择了西门子SMART200 PLC。该PLC具有强大的处理能力，能够满足系统对数据处理和控制的需求；同时，它还具有丰富的输入输出点数，可以连接多个传感器和执行机构；此外，它还支持多种通信协议，可以与触摸屏、计算机等设备进行通信，实现远程监控和控制。
在传感器设备选择方面，我们根据农田灌溉和施肥的需求，选择了土壤水分传感器、土壤养分传感器、PH值传感器等关键传感器。这些传感器能够实时测量土壤中的水分含量、养分含量和PH值等参数，并将数据传输给PLC进行处理和控制。
在I/O控制点分配方面，我们根据系统的实际需求，对PLC的输入输出点进行了合理的分配。同时，我们还对控制箱的安装与布线进行了规划，确保控制箱能够安装在合适的位置，且布线整齐、美观、易于维护。
此外，我们还考虑了系统的扩展性和兼容性。在硬件设计中，我们预留了足够的输入输出点和通信接口，以便后续增加新的传感器和执行机构；同时，我们还选择了通用的通信协议和接口标准，确保系统能够与其他设备进行兼容和通信。
（3）水肥一体化滴灌控制系统的软件设计
水肥一体化滴灌控制系统的软件设计是整个系统的灵魂部分。在软件设计中，我们充分考虑了乌梁素海地区的特殊环境和气候条件，对农田灌溉参数与施肥参数进行了详细的程序设计。
首先，我们完成了自动灌溉程序的设计。该程序能够根据土壤水分传感器的数据，实时判断土壤的水分含量，并根据预设的灌溉阈值和控制策略，自动开启或关闭电磁阀，实现精准灌溉。同时，该程序还能够根据天气情况和作物生长周期等因素，对灌溉计划进行动态调整和优化。
其次，我们完成了自动施肥程序的设计。该程序能够根据土壤养分传感器的数据，实时判断土壤的养分含量，并根据预设的施肥阈值和控制策略，自动调整施肥泵的输出功率和施肥量，实现精准施肥。同时，该程序还能够根据作物的养分需求和生长周期等因素，对施肥计划进行动态调整和优化。
在水肥PH值模糊控制程序设计中，我们采用了模糊控制算法对PH值进行调控。模糊控制算法具有处理非线性、不确定性和时变性问题的能力，非常适合于农田灌溉系统中的PH值控制。我们根据PH值传感器的数据，实时判断土壤的PH值，并根据预设的模糊控制规则和策略，自动调整酸碱调节剂的投入量和投入时间，实现PH值的精准控制。
在传感器Modbus通讯程序设计中，我们采用了Modbus协议实现PLC与传感器之间的通信。Modbus协议是一种通用的工业通信协议，具有简单、可靠、易于扩展等优点。我们根据传感器的通信协议和接口标准，编写了相应的Modbus通讯程序，实现了PLC与传感器之间的数据交换和传输。

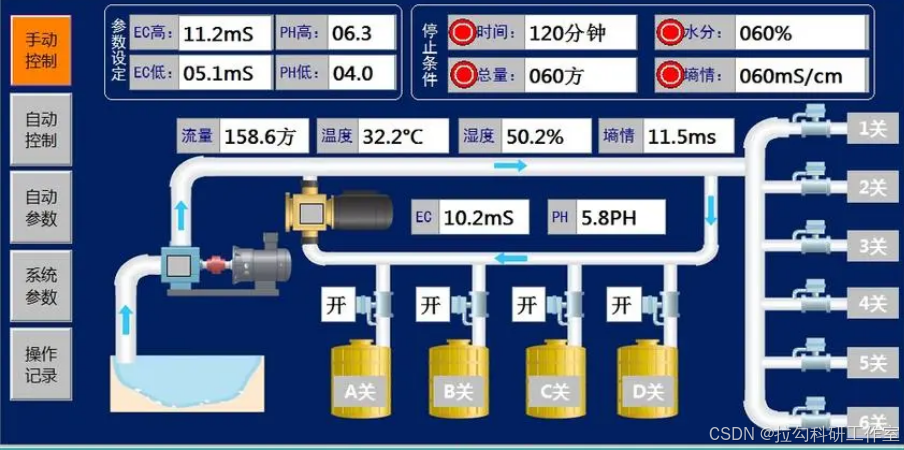

在人机交互程序设计中，我们采用了昆仑通态触摸屏作为人机交互界面。该触摸屏具有界面美观、操作简便、易于扩展等优点。我们根据系统的实际需求，设计了相应的操作界面和菜单项，实现了对系统的远程监控和控制。同时，我们还提供了丰富的报警信息和故障诊断功能，方便用户对系统进行维护和故障排除。
import serial
import time
# 配置串口通信参数
ser = serial.Serial('COM3', 9600, timeout=1) # 根据实际情况修改COM口和波特率
def read_sensor_data():
# 读取传感器数据（假设传感器数据格式为：'数据类型,数值\n'）
while True:
if ser.in_waiting > 0:
data = ser.readline().decode('utf-8').strip()
data_type, value = data.split(',')
print(f"Received data: {data_type} - {value}")
# 根据数据类型进行相应处理
if data_type == 'soil_moisture':
process_soil_moisture(float(value))
elif data_type == 'soil_nutrient':
process_soil_nutrient(float(value))
# 可以继续添加其他数据类型处理
def process_soil_moisture(moisture):
# 处理土壤水分数据
print(f"Soil moisture level: {moisture}%")
# 根据水分含量调整灌溉策略
if moisture < 20:
# 水分过低，启动灌溉
start_irrigation()
elif moisture > 80:
# 水分过高，停止灌溉
stop_irrigation()
def process_soil_nutrient(nutrient):
# 处理土壤养分数据
print(f"Soil nutrient level: {nutrient} ppm")
# 根据养分含量调整施肥策略
if nutrient < 100:
# 养分过低，启动施肥
start_fertilization()
elif nutrient > 300:
# 养分过高，停止施肥
stop_fertilization()
def start_irrigation():
# 启动灌溉逻辑（例如：发送命令给PLC）
print("Starting irrigation...")
# 发送命令代码（根据PLC通信协议编写）
# send_command_to_plc('START_IRRIGATION')
def stop_irrigation():
# 停止灌溉逻辑（例如：发送命令给PLC）
print("Stopping irrigation...")
# 发送命令代码（根据PLC通信协议编写）
# send_command_to_plc('STOP_IRRIGATION')
def start_fertilization():
# 启动施肥逻辑（例如：发送命令给PLC）
print("Starting fertilization...")
# 发送命令代码（根据PLC通信协议编写）
# send_command_to_plc('START_FERTILIZATION')
def stop_fertilization():
# 停止施肥逻辑（例如：发送命令给PLC）
print("Stopping fertilization...")
# 发送命令代码（根据PLC通信协议编写）
# send_command_to_plc('STOP_FERTILIZATION')
# 启动传感器数据读取线程
import threading
thread = threading.Thread(target=read_sensor_data)
thread.start()
# 主程序保持运行（示例中简单使用循环）
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
print("Program terminated.")
ser.close()
