一个检测主站与从站是否存在通讯故障的小技巧

---

前言

本文提供了一个西门子PLC与远程设备建立通讯后，检测通讯故障的程序思路。
关于通讯程序的编写，请参考文章：
S7-1200PLC通讯问题总结
这里不再赘述。

---

一、从站程序编写

在从站PLC中编写如下程序：
其中，“PULSE_1HZ"表示1HZ的脉冲信号；
“DB40_ParaSet”.OSR[8]用来存储上一次查询的 RLO 的边沿存储位；
“DB3_S7-Communicate_BOF”.VAP_TRIGGER随着脉冲信号的触发，依次加一，1~9999循环。
通过通讯程序，将"DB3_S7-Communicate_BOF”.VAP_TRIGGER的数据，传递给主站PLC。

二、主站程序编写

在主站PLC中编写如下程序：
其中，"PULSE_05HZ"表示5HZ脉冲信号；
“DB10_SYS_SIG”.BOF_TRIGGER_PRE用来存储上一个扫描周期的“3#汽化心跳”数据。

分析：
1.当通讯正常时，“3#汽化心跳”一秒递增一次，每0.2秒将数据传递给"DB10_SYS_SIG".BOF_TRIGGER_PRE，在0.2秒的扫描周期内，“3#汽化心跳”的数据和"DB10_SYS_SIG".BOF_TRIGGER_PRE的数据是相等的，由于"DB4_IEC_Timer".T80是10秒的接通延迟定时器，在0.2秒内不会接通，所以通讯正常时不会触发“与本体通讯故障”信号，如图1；
2.但在下一个扫描周期，“3#汽化心跳”已经完成了递增，还未传递给"DB10_SYS_SIG".BOF_TRIGGER_PRE，此时它两个存储的数据相差1，如图2；
3.当通讯出现故障时，“3#汽化心跳”内存储的是上一个扫描周期的数据，不会继续递增，此时，“3#汽化心跳”和"DB10_SYS_SIG".BOF_TRIGGER_PRE内存储的数据相等，“DB4_IEC_Timer”.T80开始计时，若通讯故障超过10秒，则"DB4_IEC_Timer".T80接通，触发“与本体通讯故障”信号，如图3。

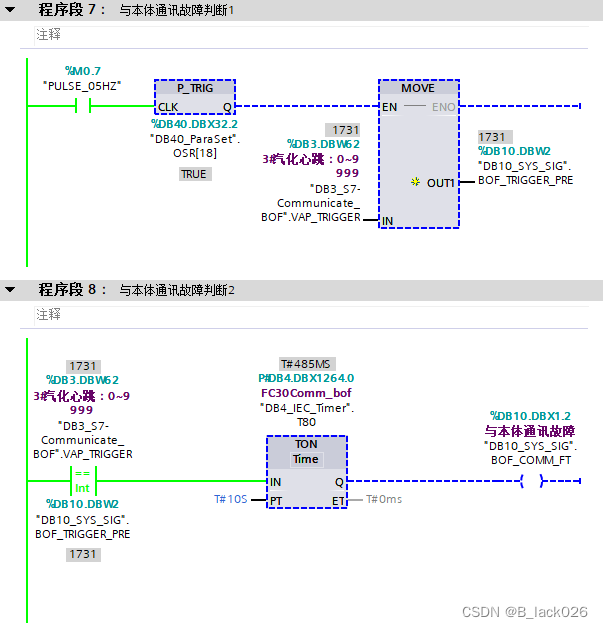

图1

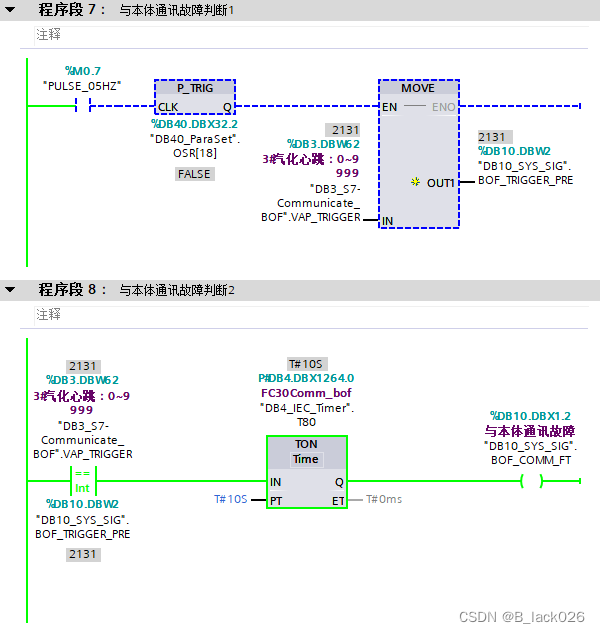

图2

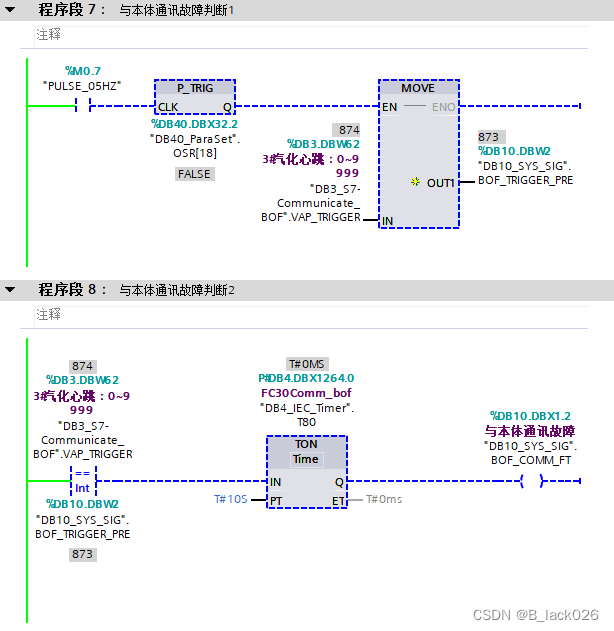

图3

---

总结

判断通讯故障的方法有很多，本文旨在提供一个解决思路。
