高云modelsim仿真-使用高云IP核版

最新推荐文章于 2025-08-22 13:53:56 发布
原创 最新推荐文章于 2025-08-22 13:53:56 发布 · 2.4k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#fpga开发

本文指导读者如何将gw1n文件复制到Modelsim中创建的prim_sim库，包括编译prim_sim.v文件，设置IP库和TB文件，以及解决可能出现的错误。

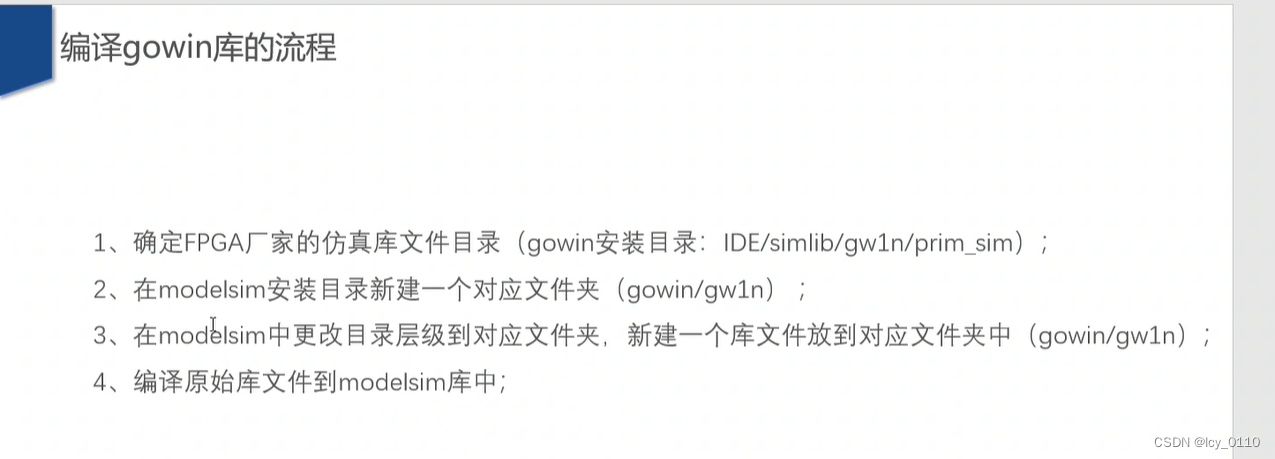

主要是跟着PPT做
在这里插入图片描述

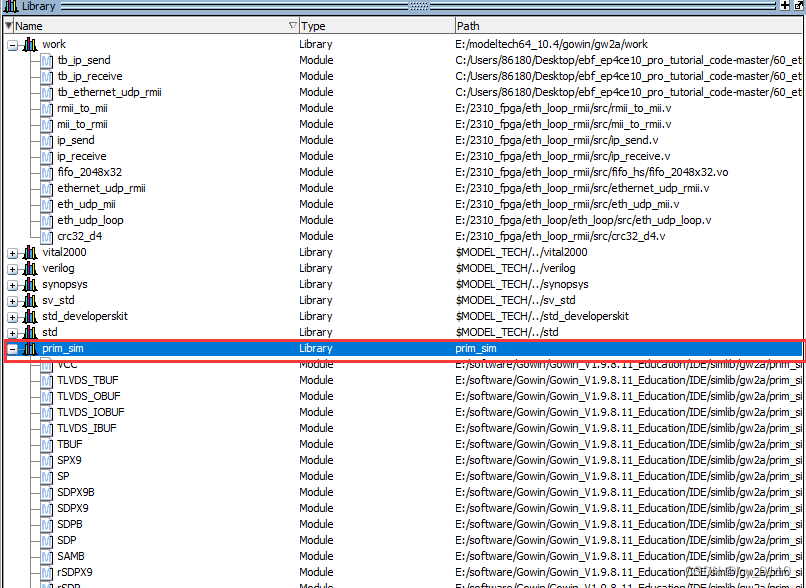

找到gw1n文件后将其复制到modelsim中新建的文件夹，然后在modelsim中新建library，命名为prim_sim，第4步就是编译文件（compile，并选择高云安装目录下的prim_sim.v文件）使它不再为一个empty的库。成功的结果如下图所示：
在这里插入图片描述

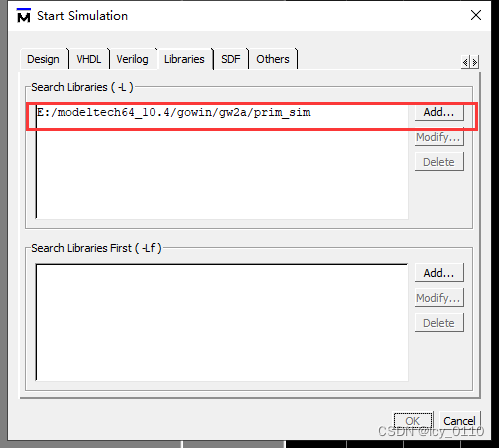

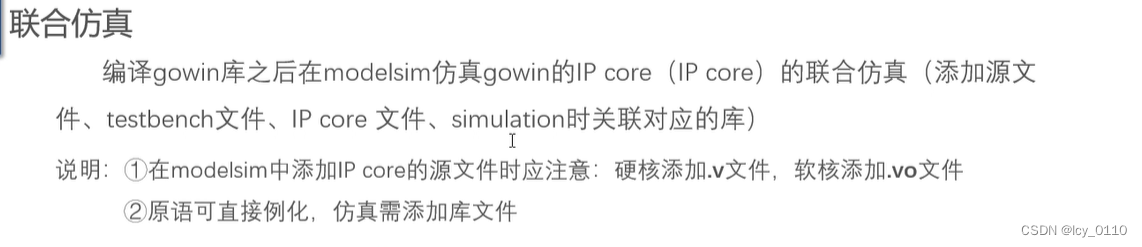

然后start simulation，这步如果调用了IP要注意添加库，如下图所示。并在design中选择对应的tb文件。
在这里插入图片描述
在这里插入图片描述

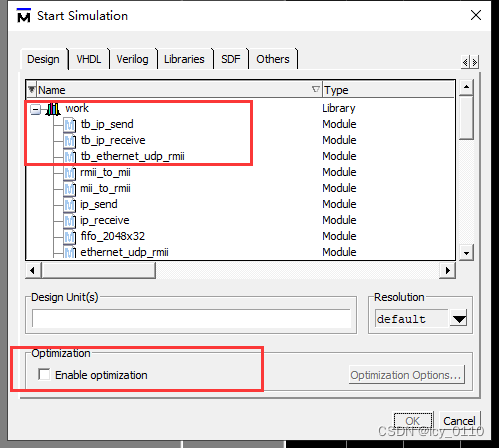

第二个框可以取消，不然有时候会报错。（博主此时并不明白这个框有什么用 如果后续知道了再补充

在这里插入图片描述
