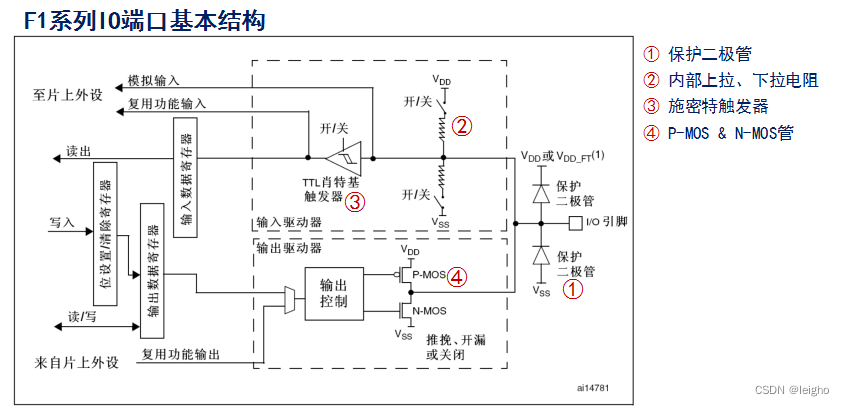

1.GPIO结构



 模拟输入、复用功能输入、复用功能输出都是属于IO口的复用功能，输入和输出都有复用和通用输入/输出2种形式。

保护二极管起到钳位的作用。

在输入IO口加个限流电阻输入可以用5V输入。或者输入到FT引脚。

F4/F7/H7芯片内部上下拉 电阻是弱上下拉电阻，大小为30K-50K欧之间。驱动电流特别弱，预估为3.3/40k=0.0825ma。

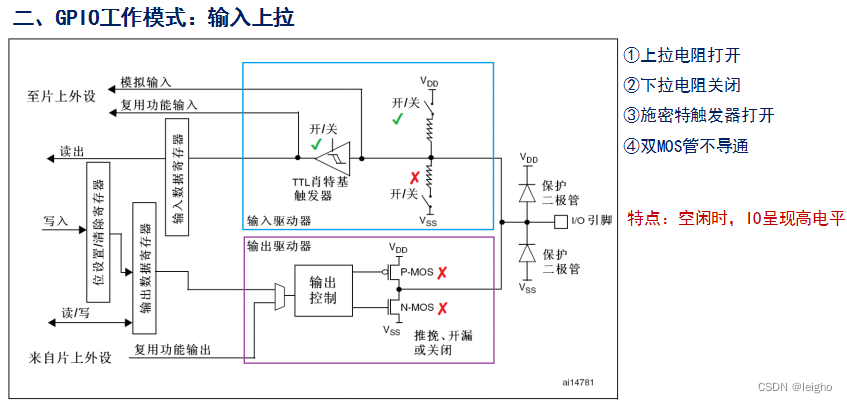

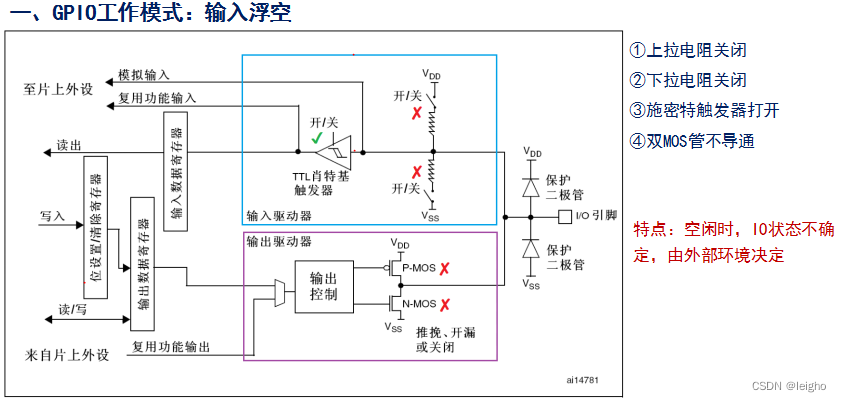

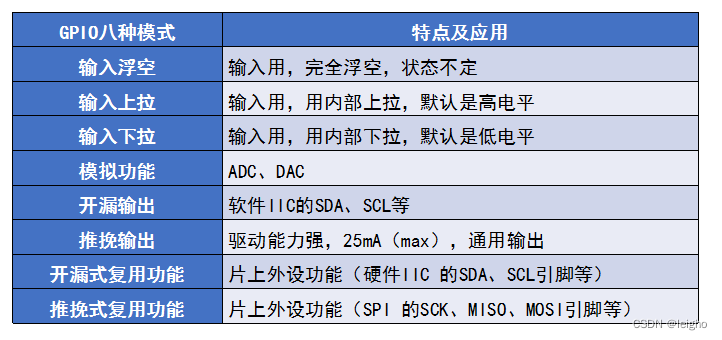

2.GPIO的8种工作模式



 呈高阻态，无高低电平输出。
