Simulink电力电子仿真——（一）概述2

修改电路

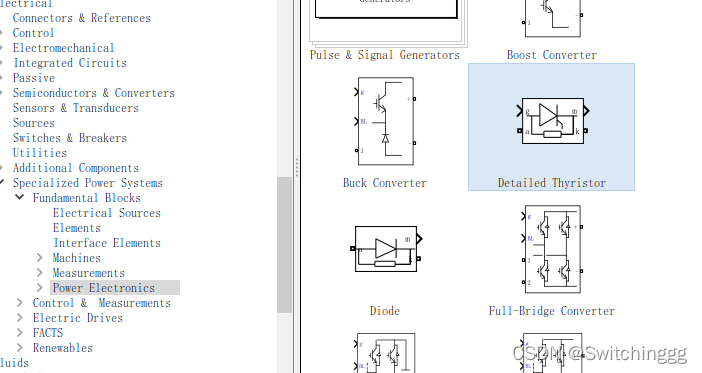

  1. 晶闸管在这里插入图片描述

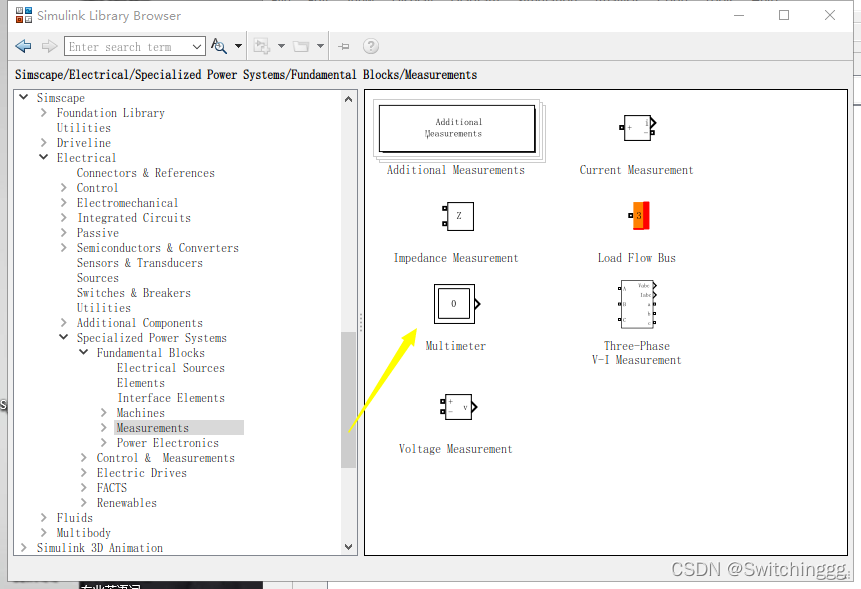

测量使用万用表

在这里插入图片描述

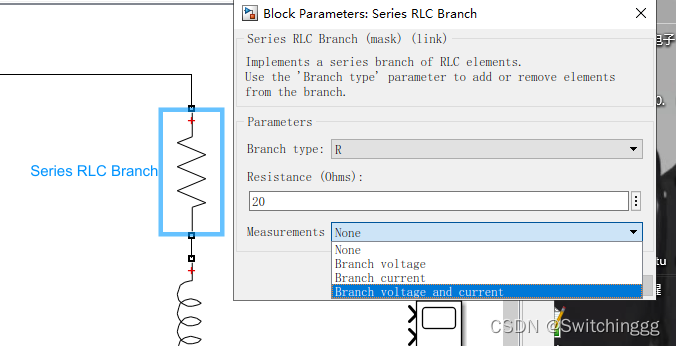

双击需要测量的元器件，可以选择需要测量的量
在这里插入图片描述

双击万用表即可显示想要测量的物理量

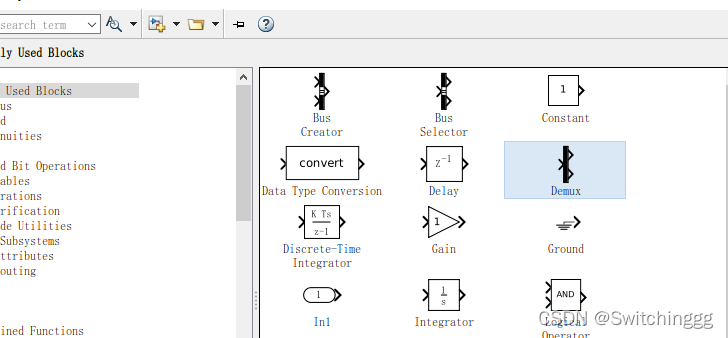

要分开信号，分别添加到示波器中，所以使用demux
在这里插入图片描述

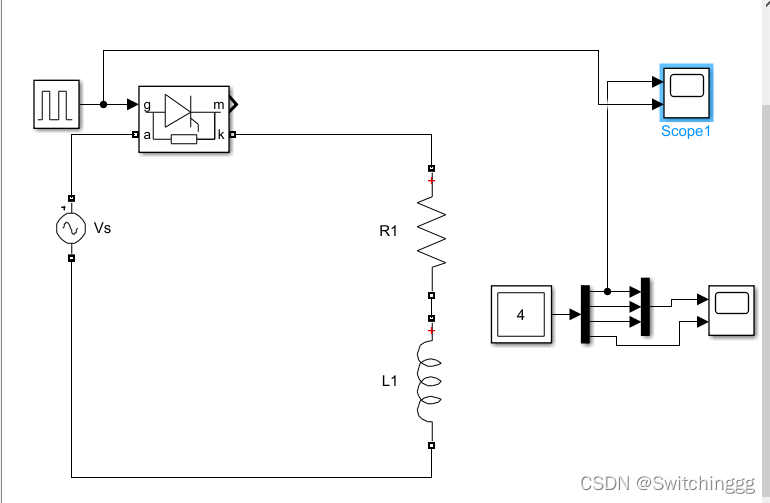

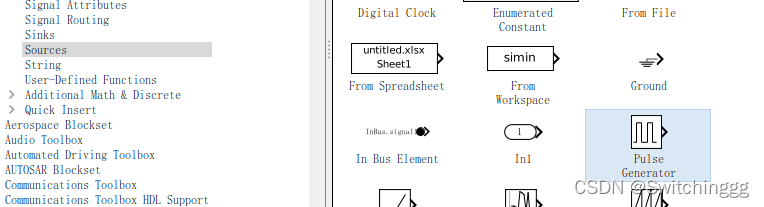

最后，再给晶闸管添加一个触发信号
在这里插入图片描述

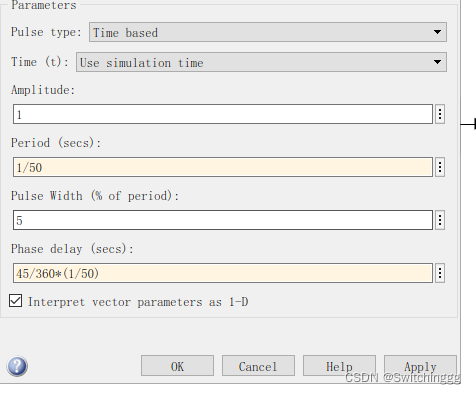

设置一下，因为是50Hz，所以周期是1/50，然后相位延迟45度，不用计算具体值，直接写45/360*(1/50)，在这里插入图片描述
在这里插入图片描述

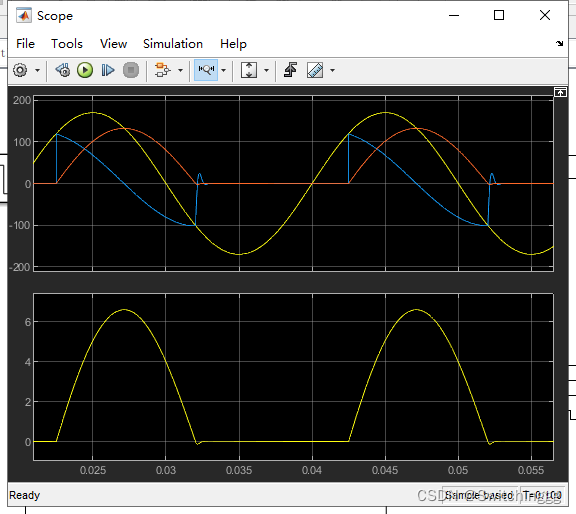

运行仿真

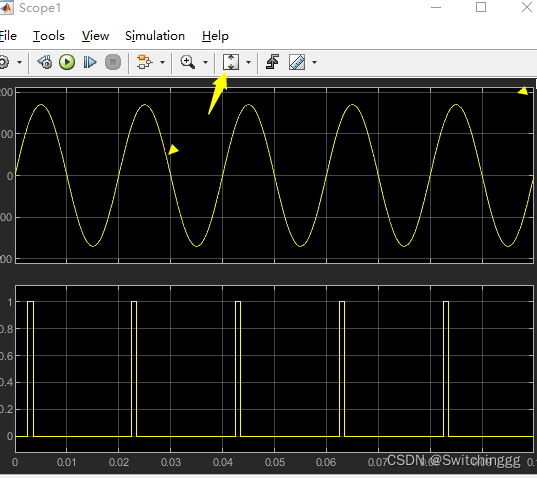

点击下图中按键为使波形自适应屏幕
在这里插入图片描述
在这里插入图片描述

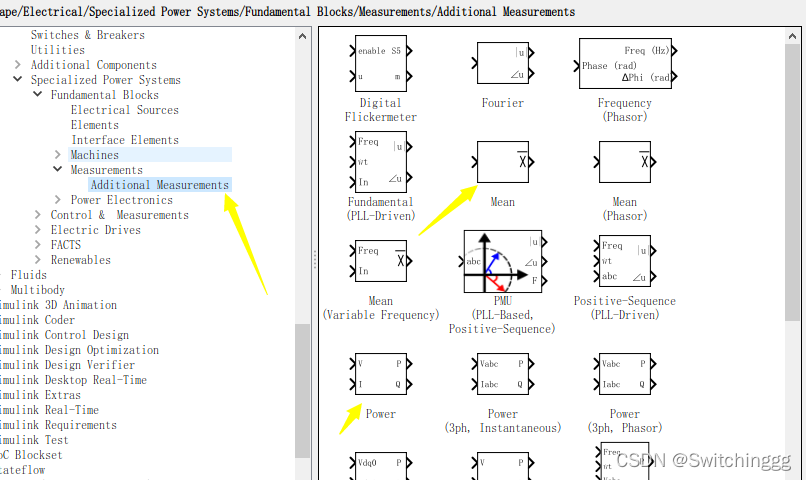

测量电路参数

在这里插入图片描述

Mean 平均值
RMS 有效值

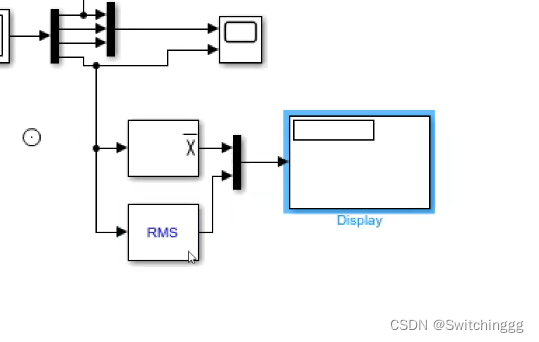

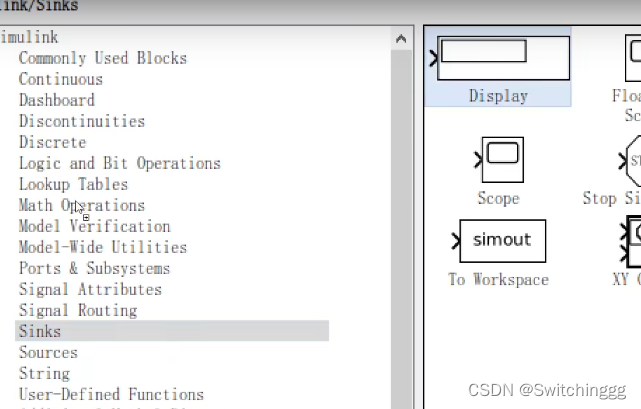

在sinks里面选择display，将两个信号输出

在这里插入图片描述
在这里插入图片描述
然后设置一下两个测量器件的频率为50Hz。

将simulink中的数据导出到MATLAB工作区

直接导出数据和绘制波形
视频的50分钟处
