【谈谈PCIE的地址映射】

【博客首发于微信公众号《漫谈芯片与编程》，欢迎专注一下，多谢大家】

1 为什么PCIE需要地址映射？

每个PCIE设备，都有自己的内部空间，这部分空间若是开放给Host(软件/CPU)来访问，那么Host怎样往这部分空间写入数据或者读数据？
---->CPU只能直接访问Host内存(Memory)空间，不对PCIE等外设直接操作，具体再通过RC分忧。
具体办法就是：CPU如果想访问某个设备的空间，由于它不能亲自跟那些PCIe外设打交道，因此叫RC去办。比如，如果CPU想读PCIe外设的数据，先叫RC通过TLP把数据从PCIe外设读到Host内存，然后CPU从Host内存读数据；如果CPU要往外设写数据，则先把数据在内存中准备好，然后叫RC通过TLP写入到PCIe设备。

最左边虚线的表示CPU要读Endpoint A的数据，RC则通过TLP（经历Switch）数据交互获得数据，并把它写入到系统内存中，然后CPU从内存中读取数据（紫色箭头所示），从而CPU间接完成对PCIe设备数据的读取。
系统把PCIe设备开放的空间（系统软件可见）映射到内存空间，CPU要访问该PCIe设备空间，只需访问对应的内存空间。RC检查该内存地址，如果发现该内存空间地址是某个PCIe设备空间的映射，就会触发其产生TLP，去访问对应的PCIe设备，读取或者写入PCIe设备。

2 地址映射在PCIE协议中的几个主要原因和用途：

• 内存地址空间共享：PCIe设备需要访问系统内存，而系统内存地址空间是有限的。通过地址映射，每个PCIe设备可以被分配一个唯一的内存地址范围，确保不同设备不会相互干扰。
• I/O地址空间共享：类似地，I/O地址空间也需要被合理分配，以避免冲突。
• 配置空间访问：每个PCIe设备都有一个配置空间（Configuration Space），用于存储设备的配置信息，如设备ID、类代码、基地址寄存器（BARs）等。地址映射使得主机可以通过配置空间访问和配置每个设备。
• 直接内存访问DMA：PCIe设备经常需要直接访问系统内存进行DMA操作。地址映射确保了设备可以正确地访问指定的内存地址，而不会访问到其他设备或系统的敏感区域。
• 虚拟地址支持：在使用虚拟化技术的系统中，地址映射可以将虚拟地址转换为物理地址，确保虚拟机能够正确访问物理设备。

具体实现：地址映射在PCIe协议中主要通过基地址寄存器（Base Address Registers, BARs）来实现。每个PCIe设备的配置空间中都有多个BARs，用于指定设备的内存和I/O地址范围。主机通过配置这些BARs来分配地址空间。

3 软件如何为其分配映射空间的？

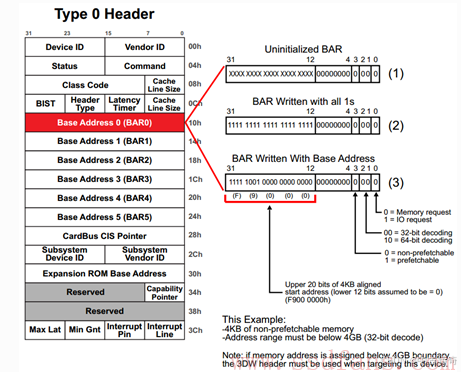

上电时，系统软件首先会读取PCIe设备的BAR0，得到数据：

然后系统软件往该BAR0写入全1，得到：

BAR寄存器有些bit是只读的，是PCIe设备在出厂前就固定好的bit，写全1进去，如果值保持不变，就说明这些bit是厂家固化好的。
怎么解读？低12没变，表明该设备空间大小是4KB（2的12次方），然后低4位表明了该存储空间的一些属性，这些都是PCIe设备在出厂前都设置好的，提供给系统软件的信息。

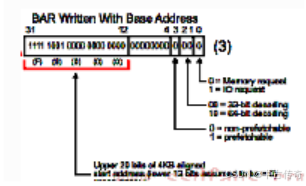

然后系统软件根据这些信息，在系统内存空间找到这样一块地方来映射这4KB的空间，把分配的基地址写入到BAR0：

从而最终完成了该PCIe空间的映射。一个PCIe设备可能有若干个内部空间需要开放出来，系统软件依次读取BAR1，BAR2。。。，直到BAR5，完成所有内部空间的映射。
