模拟集成电路学习笔记

模拟集成电路学习

MOS SPICE模型

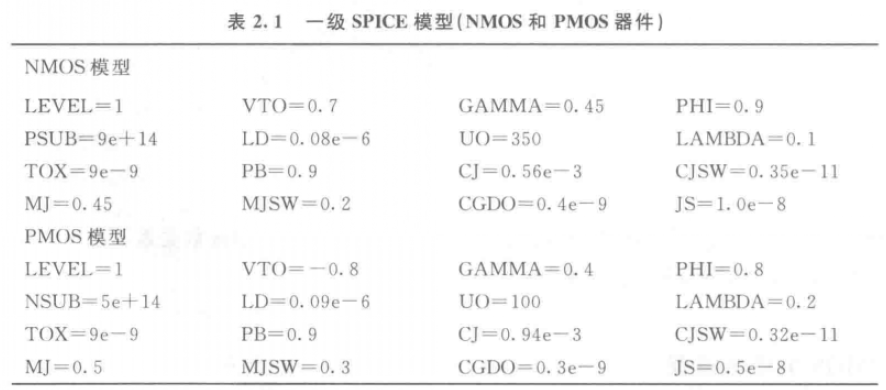

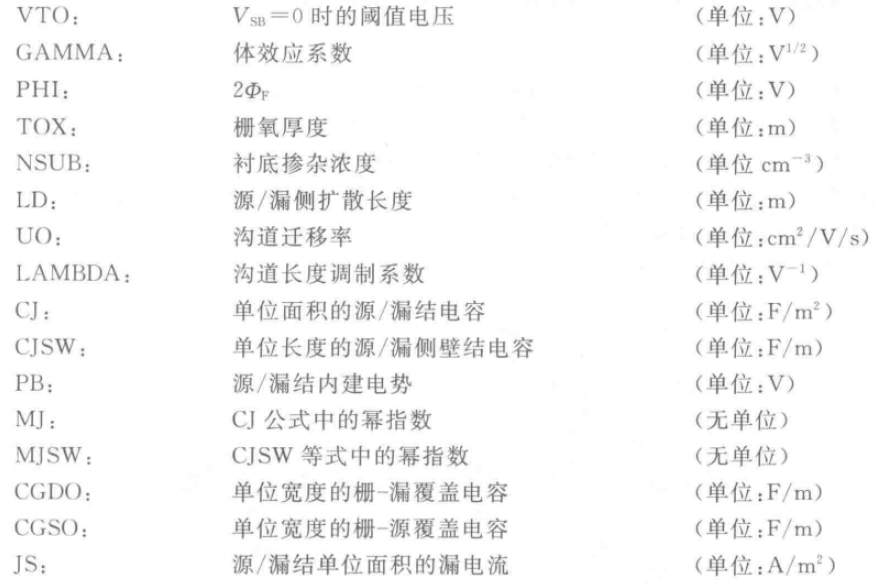

图中显示的是相关的参数表,其中需要了解部分参数的具体定义名称

需要注意单位,U0显示的单位是cm2,在计算时需要调整成m2


电流公式



二氧化硅的相对介电常数为3.9

真空的介电常数为



其中有效沟道长度计算需要用沟道长度L-2*LD

参考题目:


求解答案关键公式:


体栅的跨到公式


晶体管电容计算






当工作在饱和区时




衬底的结电容计算方式



零点极点计算

计算极点的时候,可以将电路进行简化,通过公式进行计算



噪声


在MOS管中的热噪声计算公式



MOS的闪烁噪声计算公式



运算放大器

CMFB:common-mode feedback(共模反馈),常用来解决共模信号失配的问题

slew rate:压摆率,描述电路的反应速度,当输入大信号时,输出电压和时间的斜率。


当输入端突然输入大信号时,X点的电压尚未来得及发生变化,此时电流直接给电容充电,因此计算公式为


PSRR:power supply rejection ratio(电源抑制比)


稳定性

在模拟电路中,电路的稳定性主要出现在反馈环路中


反馈环路的环路增益和相位对电路的稳定性至关重要,一般情况下,都需要保证电路工作在稳定的状态


在设计中,为了保证稳定性,通常会考量反馈环路的相位裕度

在模拟电路中,相位裕度的考量主要在环路上,将环路断开后,一端输入,经过反馈环路和前向电路后返回到输入端口的相位能否符合相位裕度的要求


在断开环路时,需要注意的是,断开环路后对电路的影响要尽可能的小,让分析更加准确


如上图所示,断开的端口选择在X点处,主要原因在于断开端口之后的计算和等效方式

断开的端口位于前一级的漏端,在实际电路中,从VIN输入的信号(当端口X尚未断开时)流入前一级的M1的电流可以忽略不计,因此可以单向化电路进行分析,计算结果误差小

在VIN端口需要将原本的电路连接关系RD和CX给补上,这样子计算的时候信号的电流才会更加准确
