SM8150 Audio驱动分析

1. TDM硬件接口介绍：

I2S只能传2个声道的数据，PCM可以传多达16路数据，采用时分复用的方式，就是TDM。

TDM不像I2S有统一的标准，不同的IC厂商在应用TDM时可能略有差异，这些差异表现在时钟的极性、声道配置的触发条件和对闲置声道的处理等。

特点：

• 比I2S节省管脚数量
• 支持多路传输
• 最多支持16路=16通道

TDM系统框图：

 2. Kernel Dtsi 配置：

参考：Documentation/devicetree/bindings/sound/qcom-audio-dev.txt

sa8155-audio.dtsi ：

/*TDM Pri组RX端口组配置*/
tdm_pri_rx: qcom,msm-dai-tdm-pri-rx {
     /*匹配节点，驱动和设备的compatible属性相同时，才会调用probe函数。*/
    compatible = "qcom,msm-dai-tdm";
    /*TDM 群组ID：
    支持列表如下:
        Primary RX: 	37120
        Primary TX: 	37121
        Secondary RX: 	37136
        Secondary TX: 	37137
        Tertiary RX: 	37152
        Tertiary TX: 	37153
        Quaternary RX: 	37168
        Quaternary TX: 	37169
    */
    qcom,msm-cpudai-tdm-group-id = <37120>;
    /*端口数，最大支持端口数量为8*/
    qcom,msm-cpudai-tdm-group-num-ports = <4>;
    /*TDM端口ID数组，数组的大小由msm-cpudai-tdm-group-num-ports 中的值决定。每组最多支持 8 个端口：
        Primary RX: 	36864, 36866, 36868, 36870,
                        36872, 36874, 36876, 36878
        Primary TX: 	36865, 36867, 36869, 36871,
                        36873, 36875, 36877, 36879
        Secondary RX: 	36880, 36882, 36884, 36886,
                        36888, 36890, 36892, 36894
        Secondary TX:	36881, 36883, 36885, 36887,
                        36889, 36891, 36893, 36895
        Tertiary RX: 	36896, 36898, 36900, 36902,
                        36904, 36906, 36908, 36910
        Tertiary TX: 	36897, 36899, 36901, 36903,
                        36905, 36907, 36909, 36911
        Quaternary RX:	36912, 36914, 36916, 36918,
                        36920, 36922, 36924, 36926
        Quaternary TX:	36913, 36915, 36917, 36919,
                        36921, 36923, 36925, 36927
    */
    qcom,msm-cpudai-tdm-group-port-id = <36864 36866 36868 36870>;
    /*TDM时钟速率，设置为0说明使用外部时钟*/
    qcom,msm-cpudai-tdm-clk-rate = <12288000>;
    /*时钟源。
        0 -  EBIT 时钟
        1 -  IBIT 时钟
    */
    qcom,msm-cpudai-tdm-clk-internal = <1>;
    /*同步设置。
        0 - 短同步位模式
        1 - 长同步模式
        2 - 短同步槽模式
    */
    qcom,msm-cpudai-tdm-sync-mode = <0>;
    /*同步源。
        0 - 外部源
        1 - 内部来源
    */
    qcom,msm-cpudai-tdm-sync-src = <1>;
    /*其他主机驱动的数据输出。
        0 - 禁用
        1 - 启用
    */
    qcom,msm-cpudai-tdm-data-out = <0>;
    /*反转同步。
        0 - 正常
        1 - 反转
    */
    qcom,msm-cpudai-tdm-invert-sync = <0>;
    /*相对于同步边沿延迟数据的位时钟数。
        0 - 0 位时钟周期
        1 - 1 位时钟周期
        2 - 2 位时钟周期
    */
    qcom,msm-cpudai-tdm-data-delay = <1>;
    /*TDM CLK 属性配置*/
    qcom,msm-cpudai-tdm-clk-attribute = /bits/ 16 <1>;
    /*TDM RX端口配置，几路端口由msm-cpudai-tdm-group-num-ports 中的值决定
    msm-cpudai-tdm-dev-id 由 msm-cpudai-tdm-group-port-id 端口ID数组决定
    */
    dai_pri_tdm_rx_0: qcom,msm-dai-q6-tdm-pri-rx-0 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36864>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_rx_1: qcom,msm-dai-q6-tdm-pri-rx-1 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36866>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_rx_2: qcom,msm-dai-q6-tdm-pri-rx-2 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36868>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_rx_3: qcom,msm-dai-q6-tdm-pri-rx-3 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36870>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };
};

/*TDM Pri组TX端口组配置*/
tdm_pri_tx: qcom,msm-dai-tdm-pri-tx {
    /*匹配节点，驱动和设备的compatible属性相同时，才会调用probe函数。*/
    compatible = "qcom,msm-dai-tdm";
    qcom,msm-cpudai-tdm-group-id = <37121>;
    qcom,msm-cpudai-tdm-group-num-ports = <4>;
    qcom,msm-cpudai-tdm-group-port-id = <36865 36867 36869 36871>;
    qcom,msm-cpudai-tdm-clk-rate = <12288000>;
    qcom,msm-cpudai-tdm-clk-internal = <1>;
    qcom,msm-cpudai-tdm-sync-mode = <0>;
    qcom,msm-cpudai-tdm-sync-src = <1>;
    qcom,msm-cpudai-tdm-data-out = <0>;
    qcom,msm-cpudai-tdm-invert-sync = <0>;
    qcom,msm-cpudai-tdm-data-delay = <1>;
    qcom,msm-cpudai-tdm-clk-attribute = /bits/ 16 <1>;
    dai_pri_tdm_tx_0: qcom,msm-dai-q6-tdm-pri-tx-0 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36865>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_tx_1: qcom,msm-dai-q6-tdm-pri-tx-1 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36867>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_tx_2: qcom,msm-dai-q6-tdm-pri-tx-2 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36869>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };

    dai_pri_tdm_tx_3: qcom,msm-dai-q6-tdm-pri-tx-3 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36871>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };
};

3. Kernel Driver：

 3.1 tdm驱动(audio front-end (AFE) port 端)：kernel/techpack/audio/asoc/msm-dai-q6-v2.c

/*
DTM设备驱动，匹配dtsi中 dtm组端口的
tdm_pri_rx: qcom,msm-dai-tdm-pri-rx {
    compatible = "qcom,msm-dai-tdm";
    ...
    dai_pri_tdm_rx_0: qcom,msm-dai-q6-tdm-pri-rx-0 {
        compatible = "qcom,msm-dai-q6-tdm";
        qcom,msm-cpudai-tdm-dev-id = <36864>;
        qcom,msm-cpudai-tdm-data-align = <0>;
    };
    ...
}；
*/
static const struct of_device_id msm_dai_q6_tdm_dev_dt_match[] = {
	{ .compatible = "qcom,msm-dai-q6-tdm", },
	{}
};

MODULE_DEVICE_TABLE(of, msm_dai_q6_tdm_dev_dt_match);

static struct platform_driver msm_dai_q6_tdm_driver = {
	.probe  = msm_dai_q6_tdm_dev_probe,
	.remove  = msm_dai_q6_tdm_dev_remove,
	.driver = {
		.name = "msm-dai-q6-tdm",
		.owner = THIS_MODULE,
		.of_match_table = msm_dai_q6_tdm_dev_dt_match,
	},
};

/*DTM驱动*/
static const struct of_device_id msm_dai_tdm_dt_match[] = {
	{ .compatible = "qcom,msm-dai-tdm", },
	{}
};

MODULE_DEVICE_TABLE(of, msm_dai_tdm_dt_match);

static struct platform_driver msm_dai_tdm_q6 = {
	.probe  = msm_dai_tdm_q6_probe,
	.remove = msm_dai_tdm_q6_remove,
	.driver = {
		.name = "msm-dai-tdm",
		.owner = THIS_MODULE,
		.of_match_table = msm_dai_tdm_dt_match,
	},
};

/*DTM 设备驱动注册*/
rc = platform_driver_register(&msm_dai_q6_tdm_driver);
if (rc) {
    pr_err("%s: fail to register dai TDM dev drv\n", __func__);
    goto dai_q6_tdm_drv_fail;
}
/*DTM驱动注册*/
rc = platform_driver_register(&msm_dai_tdm_q6);
if (rc) {
    pr_err("%s: fail to register dai TDM\n", __func__);
    goto dai_tdm_q6_fail;
}

3.2 声卡驱动(audio back-end (ABE) port 端)：kernel/techpack/audio/asoc/sa8155.c

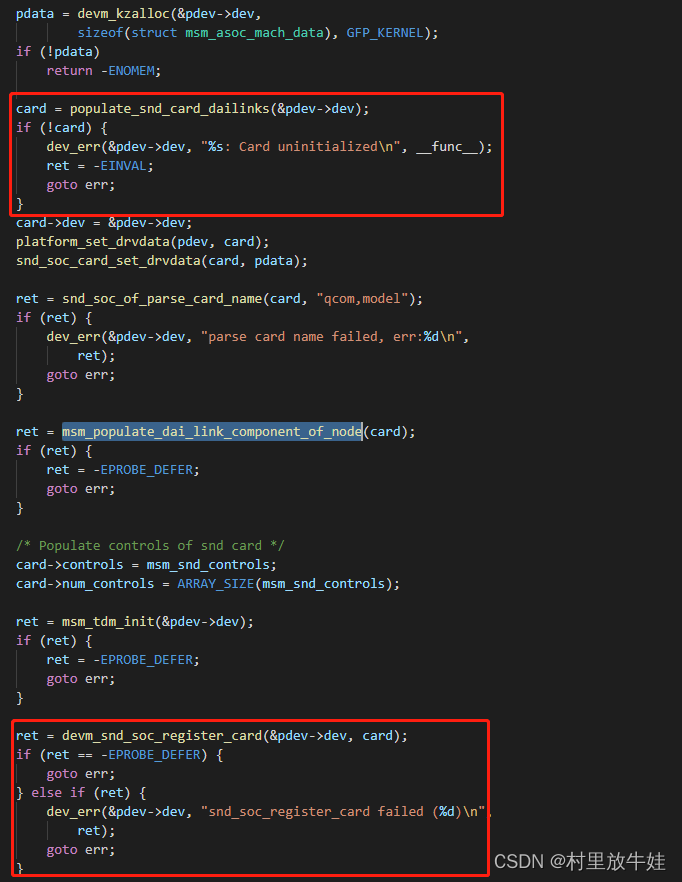

目的：用户态驱动，注册PCM声卡，给User空间调用。

具体详情，请看Linux alsa声卡驱动模型。

/*后端Dai Link 链路配置
  后端 <---> DSP/CODEC <---> DAC/ADC <---> SPK/MIC
*/
static struct snd_soc_dai_link msm_auto_be_dai_links[] = {
	/* Backend DAI Links */
	{
		.name = LPASS_BE_PRI_TDM_RX_1,
		.stream_name = "Primary TDM1 Playback", //名称(播放流)
		.cpu_dai_name = "msm-dai-q6-tdm.36866", //查询DTSI可以查到该dtm设备id
		.platform_name = "msm-pcm-routing",
		.codec_name = "msm-stub-codec.1",
		.codec_dai_name = "msm-stub-rx",
		.no_pcm = 1,
		.dpcm_playback = 1,
		.id = MSM_BACKEND_DAI_PRI_TDM_RX_1,//根据dtsi tdm设备组ID(36866)配置
		.be_hw_params_fixup = msm_tdm_be_hw_params_fixup,
		.ops = &sa8155_tdm_be_ops,
		.ignore_suspend = 1,
	},
	{
		.name = LPASS_BE_PRI_TDM_RX_2,
		.stream_name = "Primary TDM2 Playback",
		.cpu_dai_name = "msm-dai-q6-tdm.36868",
		.platform_name = "msm-pcm-routing",
		.codec_name = "msm-stub-codec.1",
		.codec_dai_name = "msm-stub-rx",
		.no_pcm = 1,
		.dpcm_playback = 1,
		.id = MSM_BACKEND_DAI_PRI_TDM_RX_2,
		.be_hw_params_fixup = msm_tdm_be_hw_params_fixup,
		.ops = &sa8155_tdm_be_ops,
		.ignore_suspend = 1,
	},

ABE snd_soc_dai_link 如何与 AFE的 snd_soc_dai_driver 关联？

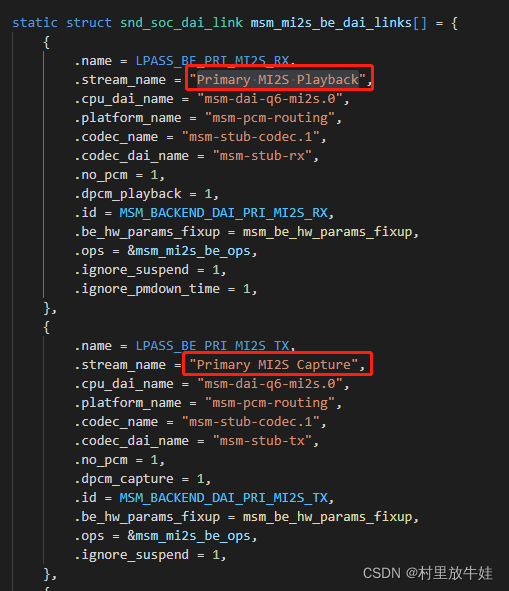

•  Stream Name关联
•  CPU dai name 关联



易混技术点：DPCM （Dynamic PCM）

                     DAPM （Dynamic Audio Power Manager）
