STM32工作笔记0011---认识跳线帽

跳线帽在电子工程中起到灵活开关的作用,用于连接或断开电路。当安装在跳线针上时,电流通过,状态为ON;未安装则为OFF。在主板上,跳线帽可调节电路,改变设备工作状态,例如设置电压、驱动器主从关系。然而,跳线帽易因松动或震动脱落,可能导致电路断路及机器故障。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

技术交流QQ群【JAVA,C++,Python,.NET,BigData,AI】:170933152

这个说白了就是类似于开关的作用,但是

他是灵活的可以连接不同的电路。

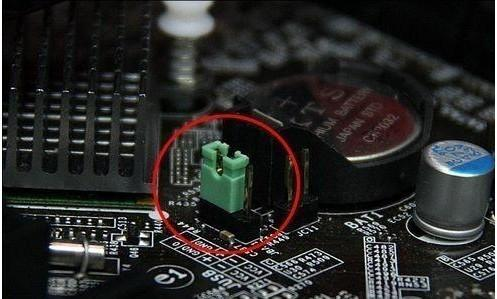

跳线帽,这是一个可以活动的部件,外层是绝缘塑料,内层是导电材料,可以插在跳线针上面,将两根跳线针连接起来当跳线帽扣在两根跳线针上时是接通状态,有电流通过,称之为ON;反之不扣上跳线帽时,就说明是断开的,称之为OFF。主板跳线是控制线路板上电流流动的小开关。通过跳线帽连接不同的跳线PIN,可以改变主板电路。从而达到不同的使用目的。主板跳线的作用是调整设备上不同电信号的通断关系,并以此调节设备的工作状态,如确定主板电压、驱动器的主从关系等。扩展资料:公知的跳线帽构造为外部的绝缘外壳和内部的导电材料两部分。将跳线帽安装到电路板上需要连接的跳线针,以达到电路连通的目的。现存的跳线帽,在实际应用中由于松动、震动等其他意外原因容易造成其脱落,导致电路出现断路问题,以致机器出现故障。

STM32微控制器通常在开发板上配备有各种GPIO(通用输入输出)接口,用于连接外部设备。跳线(通常称作“Jumper”),则是一种简单的硬件工具,允许用户临时连接或断开电路之间的连线,特别是对于快速调试、测试特定功能或是更换外部模块非常有用。 下面是一个基本步骤来描述如何将跳线接入STM32开发板以控制某个引脚的状态(例如,启用LED亮起或禁用LED熄灭): ### 步骤 1:识别引脚 首先,你需要确定你想要控制的是哪一个GPIO引脚。在STM32的数据手册或参考设计图中,你会找到关于每个引脚的功能说明以及它的位置。例如,如果我们要控制一个名为GPIOA的端口上的Pin0,那么引脚编号可能是PA0。 ### 步骤 2:准备跳线 购买或制作一个跳线,通常它会有一条金属片(针脚)可以插入电路板的孔洞中。为了保证接触良好,金属片应该是尽可能粗且直的。 ### 步骤 3:选择正确的引脚 假设你已经找到了你想控制的GPIO引脚,比如PA0。然后找到对应的跳线插孔,通常是靠近该引脚旁边的位置。 ### 步骤 4:连接跳线跳线的金属片插入到选定的GPIO引脚旁边的孔中。如果孔已经被其他跳线占用,你可以使用另一根跳线,或者尝试轻轻推动已有的跳线使其移动到旁侧,以便插入新一根跳线。 ### 步骤 5:测试 连接完成后,打开开发软件(如Keil、IAR或者IDE for STM32CubeMX)并编写一段代码,设置相应的GPIO为输出模式,并给这个引脚发送高电平或低电平信号。如果你成功地设置了这个引脚为输出并且正确配置了代码,那么你就可以看到LED灯亮起来或熄灭,这表示跳线工作状态正确。 ### 相关问题: 1. 怎么判断哪个引脚适合连接我的设备? 2. 我可以在开发板上随意插入跳线吗? 3. 如果我不小心弄乱了电路,应该如何恢复?
