本文介绍了如何使用Arduino控制伺服电机的基础知识。伺服电机通过3根线连接，利用PWM信号确定旋转位置，并能抵抗外部力保持位置。使用Arduino的Servo库可以轻松实现伺服电机的定位。基本步骤包括创建伺服对象，关联到信号引脚，然后通过write方法设定位置。示例代码展示了如何在Arduino Uno上控制伺服电机在0到180度之间移动。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

大多数情况下，直流电机控制的控制方法都是非常简单的（只需要连接电源和地）。伺服电机有一些不同，它使用3根线连接（电源、地和信号）将电机移动到某个旋转位置。该位置由信号线上发送的信号决定。一旦电机到达信号指定的位置，它将保持其位置，并抵抗试图将其从该位置移动的任何外力。该电阻称为伺服的转矩额定值，可在数据表中找到。
脉冲宽度调制PWM：
参考：PWM占空比控制电机转速
当我们使用Arduino编程时，这种伺服电机背后的理论并不太重要。我们可以导入一个库来满足大多数的PWM应用场景。该库称为Servo库，您可以在Arduino参考页查看的该库的所有不同函数，或者在太极创客上有相应的中文版关于库的介绍。

使用伺服库的基本操作如下：
(参考：【【太极创客】零基础入门学用Arduino 第二部分 meArm机械臂合辑-哔哩哔哩】)

将伺服电机命名servo，可以使用Servo [servo name];函数实现。
将伺服关联到一个引脚，这个引脚将是我们伺服的信号引脚，并使用 [servo name].attach([PinNumber])；
为伺服的位置创建一个变量（或者只是使用一个整数值）
现在我们可以使用[servo name].write([position integer])写入伺服的位置。

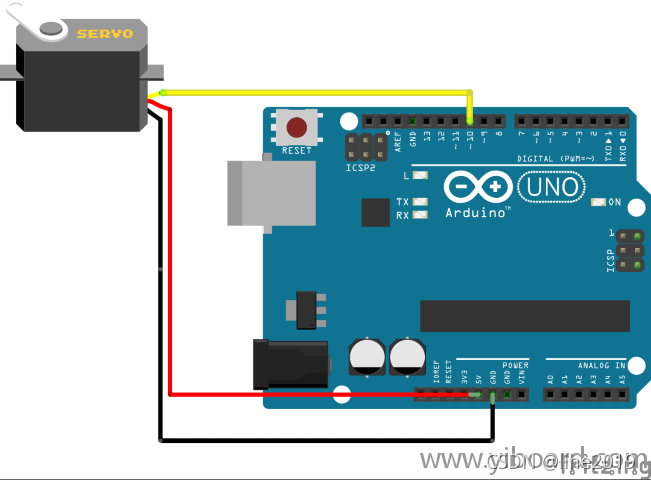

以Arduino Uno和一个小型爱好伺服为例，您的设置应该看起来像这样，请注意，我们使用的PWM引脚10，但可以使用任何PWM引脚！
在这里插入图片描述

#include  //import the servo library

Servo coreservo; //Name the Servo

void setup() {
  coreservo.attach(10);
  /*Attach the named servo object to Digital IO 13, use following syntax:
  servoname.attach(Pin#, minimum Pulse width (ms), maximum pulse width (ms));
  if you want to define the pulse widths for your motor*/

}

void loop() {
  coreservo.write(0);
  delay(200);
  coreservo.write(90);
  delay(200);
  coreservo.write(180);
  delay(200);
  /* If you wanted to read the angle of your servo at any given time, use servoname.read();
   * If you wanted to write a pulse of a certain width use servoname.writemicroseconds(value in microseconds);
   */
}
