本文档详细介绍了三菱FX1N PLC与信捷TG765-WX人机界面的硬件连接方法，包括通过BD板和CPU直连两种方式，并提供了参数设置、电缆制作步骤。同时，讲解了人机界面的编程，涉及C函数功能块、配方、素材处理等。还总结了硬件联机和编程过程中可能出现的问题及解决办法，是三菱FX系列与信捷人机交互的实用教程。

摘要由CSDN通过智能技术生成

内容包括三菱FX1N与信捷TG765-WX人机硬件连接，人机编程（含C函数功能块程序编制）以及操作过程中问题的处理，国产仿三菱系统程序、原理图、PCB图源文件下载等。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

一、FX1N介绍

1、选件连接用插口

2、软元件介绍

参看“三菱FX系列PLC-编程1”相关内容，不再赘述。

二、三菱FX1N与信捷人机硬连接

1、概述

1）什么是人机交互

HMI(Human–Machine Interaction)，是一门研究系统与用户之间的交互关系的学问。系统可以是各种各样的机器，也可以是计算机化的系统和软件。人机交互界面通常是指用户可见的部分。用户通过人机交互界面与系统交流，并进行操作。

2）信捷TG765-WX人机

它只有RS232接口，而FX1N是RS422接口，不能直接连接。

（1）通过BD板连接，如“2、通过BD板连接”所述，相关文档可从信捷官网下载。

-----------------

（2）通过RS232转RS422连接，如”3、CPU直连“所述，但这种做法不稳定，信捷技术支持不推荐使用。

2、通过BD板连接

1）简介

PLC编程口与触摸屏不用1个口，可方便的下载PLC程序，编程电缆不用频繁的插入、拔除。

FX1N-232-BD扩展板：

2）设备类型

注：所有设备请勿带电插拔；使用 485-BD 时，该协议支持多站号。

TG765-WX设置

勾选下面两个，PLC上电后，BD板上的RXD、TXD指示灯不停闪烁，可以用来测试BD板是否工作，正常连接不需要勾选。

3）参数设置

（1）HMI 设置

----------------

（2）PLC 设置

下图为使用 RS485-BD 通讯参数设置。

注：当使用 232-BD 时，H/W 类型选择 RS-232；PLC 参数修改后，要将参数写入 PLC，再重新上电才可以生效！

相关编程软件使用方法参见“三菱FX系列PLC-编程1之五、编程软件的使用”。

4）电缆制作

FX 系列 PLC 使用通讯模块 RS232-BD 时，电缆制作图如下所示。

5）设备地址

3、CPU直连

1）设备类型

2）参数设置

（1）HMI 设置

----------------

（2）PLC 设置

注：三菱软件奇偶校验默认为“奇数”，但和信捷 HMI 通讯时，一定要把“奇数”改为“偶数”；否则，即使把HMI改为“奇数”和三菱保持一致，也通讯不上，通讯参数写入PLC后需断电再上电生效。

3）电缆制作

FX0/FX1/FX1S/FX0N/FX1N/FX2N 系列 PLC 使用 RS422 时，电缆制作图如下所示。

4）设备地址

4、经过BD板通信的实际效果

详细的PLC与人机程序移步：三菱PLC与信捷触摸屏程序。

三、信捷TG765-WX人机编程

1、实际编程

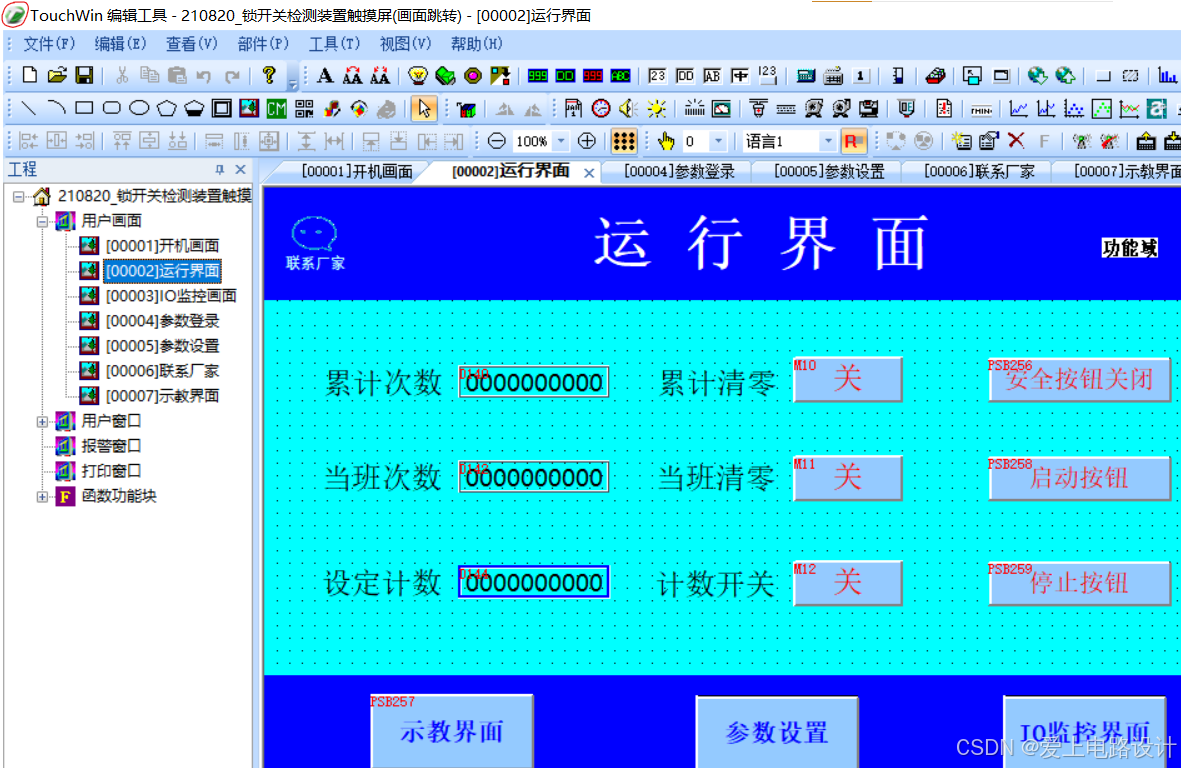

1）TouchWin功能之控件功能

2）打开触摸屏高级功能

3）部件密码设置与修改

4）画面跳转

2、配方

3、素材处理

1）按钮图标的自定义

注：透明一定要勾选上。

4、C函数功能块

掌握C语言编程，可参看“IEC61131-3模块化编程语言及应用基础”相关内容，不再赘述。

1）查看内部PSW、PFW、PSB可用个数

PSW、PFW、PSB 内部对象地址范围 0~255 作为系统特殊功能使用；人机速度慢，可将Cache个数修改为2，如下图。

2）选择人机内部寄存器

3）程序示例，F7编译

5、编程后期处理

1）离线模拟

效果如下图：

2）文件加密与加密保存

（1）将UseRokey.dll文件复制到安装目录的AutoWin下面，替换掉原文件。

（2）文件/加密保存

这样的文件就可能用于下载，客户能打开，但看不到画面内容。

四、相关问题总结

1、硬件联机错误问题总结

Q15 为什么无法正常通讯，人机界面上显示“正在通讯……”？

FX1N与TG765-WX通信报错

1）下载“触摸屏与PLC连接通讯手册”；

首先用户可以至信捷公司官方网站www.xinje.com下载“触摸屏与PLC连接通讯手册”，查找相应的通讯设备类型，参考一些通讯注意点。

2）检查通讯电缆接线是否正确；

检查屏与设备间的通讯电缆接线是否正确，通讯线接线方法可查阅“触摸屏与PLC连接通讯手册”。

3）请用万用表检查通讯电缆是否接触不良或损坏；

4）工程选择的PLC机型和实际连接PLC机型是否相符；

5）检查通讯参数的设置；

屏的通讯参数必须和通讯设备的通讯参数保持一致，如：设备类型、站号、波特率、停止位、数据位、奇偶校验。一般PLC参数下载完成后，PLC需要重新上电才会生效。

6）可新建一个简单程序做测试，这样便于查找原因；

若新建的程序通讯正常，用户就需要要检查工程画面中的内容，尤其是按钮、数据输入等与通讯设备有关的部件，检查这些部件所选择的设备、站号是否正确。例如：人机界面与信捷PLC通讯，PLC的站号为1，并通过电缆与人机界面的PLC口连接。然后在编辑画面上，添加了一个对PLC内的软元件M0置位的按钮，那么这个按钮的“站点号”就要设置为1，“设备”栏选择PLC口。
