-3dB、0.707与截止频率

目录：

1、什么是dB、dBm

2、什么是0.707倍

3、-3dB和0.707倍有什么联系

4、通过Multisim仿真论证

---

1、什么是dB、dBm

分贝是我国法定计量单位中的级差单位，表示为 dB，其定义为：“两个同类功率量或可与功率类比的量之比值的常用对数乘以 10 等于 1 时的级差” 。

根据上面的定义，分贝就是级差单位。简单来说，分贝 dB 就是用来表征两个功率的比值关系，数值上等于功率比值取对数后再乘以 10。特别说明：dB 仅仅是一个比值，是一个数，不是功率值，也不是电压值。

如此，P1 = 10000*P2时，对应40dB；P1 = 1000000*P2时，对应 60dB。这样倍率关系表示起来非常简洁。

举例说明：

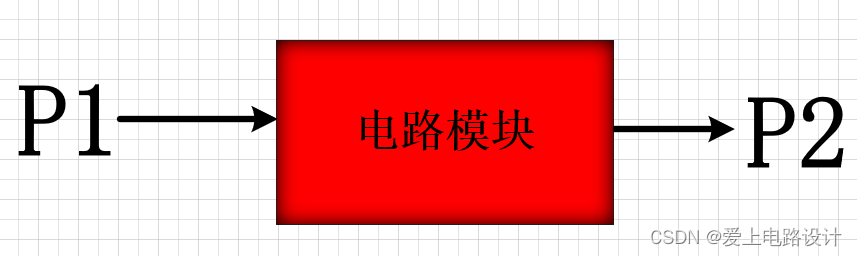

输入信号功率 P1 = 10W，经过某电路后，输出信号功率 P2 = 5W，那么这个电路的增益即为 -3dB，即衰减 3dB，功率降为原来的一半。

另外有关高频电路以及 EMC(EMC、抗干扰)的 dBm、dBuV 等概念请移步：电磁理论与天线技术。

2、什么是0.707

当保持输入信号的幅度不变，改变频率使输出信号降至最大值的 0.707 倍，即为截止频率，它是用来说明频率特性指标的一个特殊频率。

简单来说就是：输出信号幅值衰减为输入信号幅值的 0.707 倍时，这个频率就是截止频率。原来这个 0.707 是电压的比值关系。

3、-3dB和0.707倍有什么联系

根据上述推导公式，发现：当 U1/U2 = 0.707 时，取对数再乘以 20，正好等于 3 dB。因此，当功率降为原来的一半，此时的电压值降为原来的 0.707 倍。

4、通过Multisim仿真论证

1）搭建RLC低通滤波电路

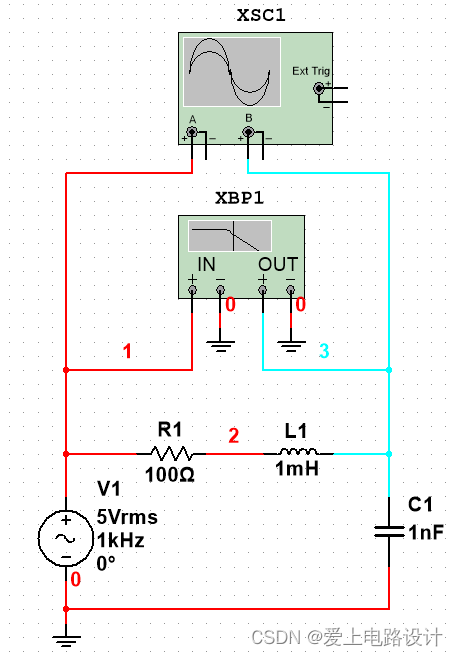

原文件下载请移步：RLC低通滤波电路仿真，采用Multisim仿真(Multisim14.2仿真使用汇总)。参数设置如下图所示。

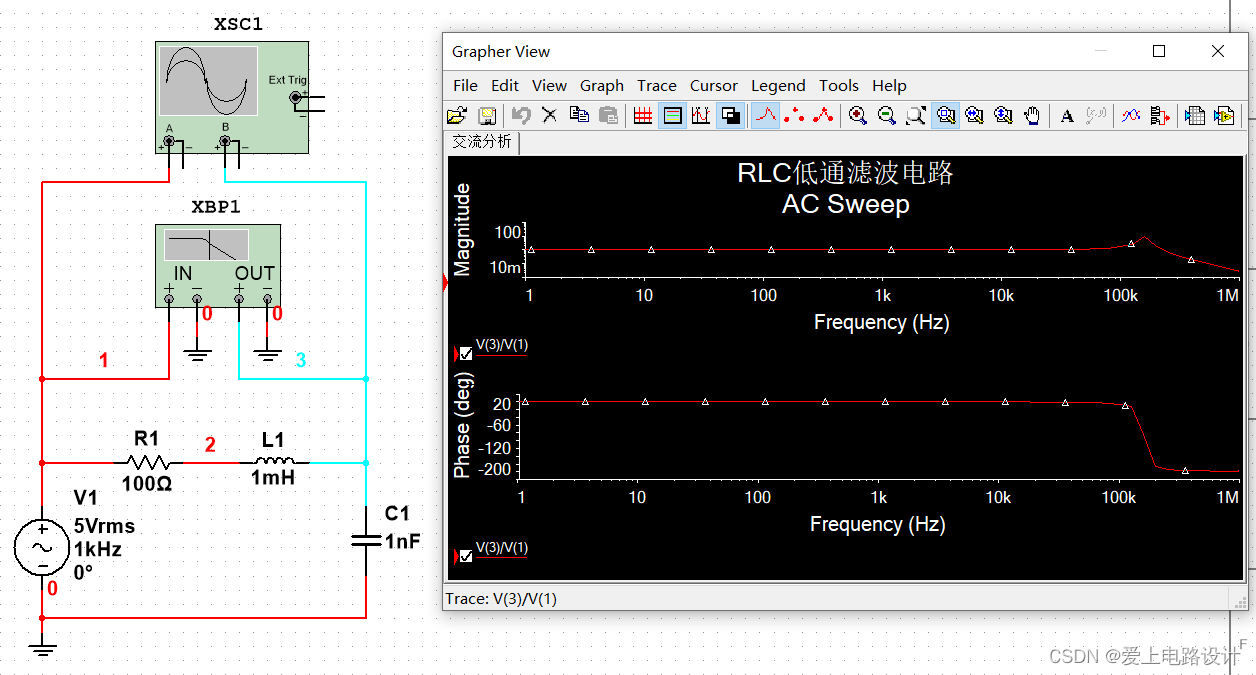

2）使用“交流分析”查看电路波特图

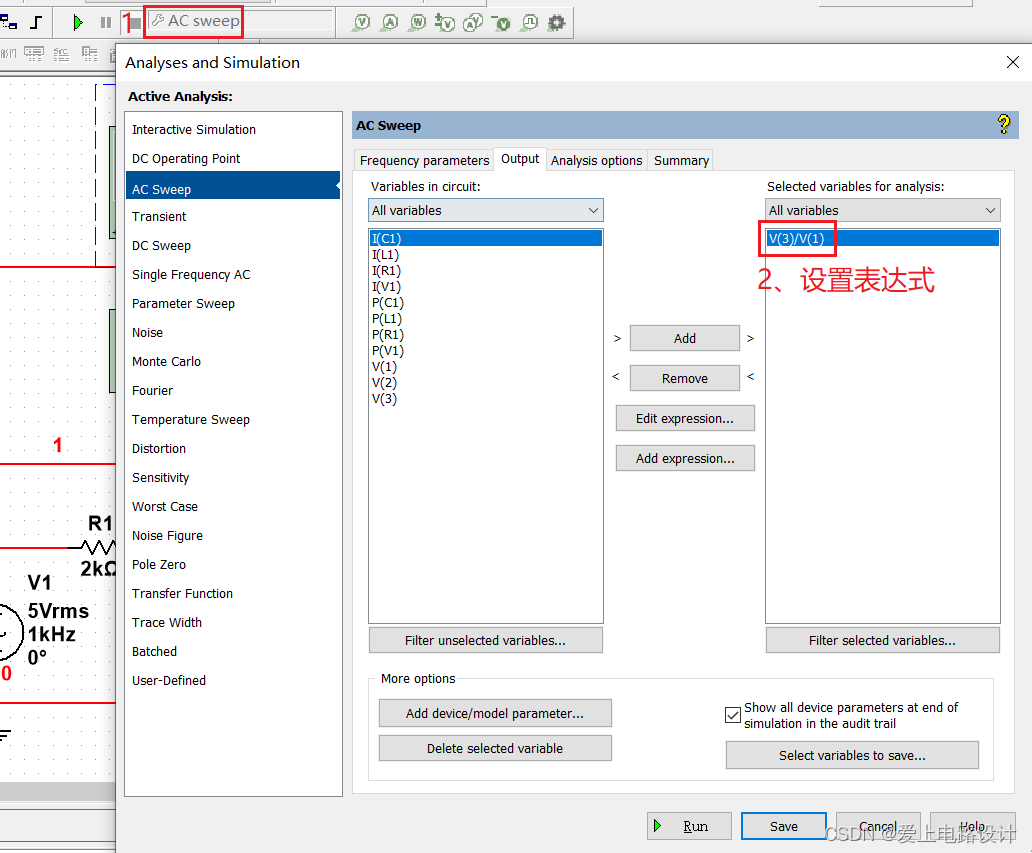

“交流分析”使用方法移步：Multisim14.2仿真使用汇总之6、功率计、Bode图绘制仪与交流分析。

从上图可以看出已经发生了 LC 谐振，实际电路对阻尼的处理移步：如何提高电路的抗干扰能力之4）输入端LC滤波器设计注意。

3）调整品质因数Q消除谐振

R = 100Ω，L = 1mH，C = 1nF，计算下来，Q = 10 > 0.5(原因移步：通过RLC分析信号振铃)，处于欠阻尼状态，必然出现振铃。如果要让 Q ≤ 0.5，需要 R ≥ 2kΩ，这里就取 R = 2kΩ。再次看下幅频特性曲线，如下图，谐振果真被消除。

4）找到电路的截止频率

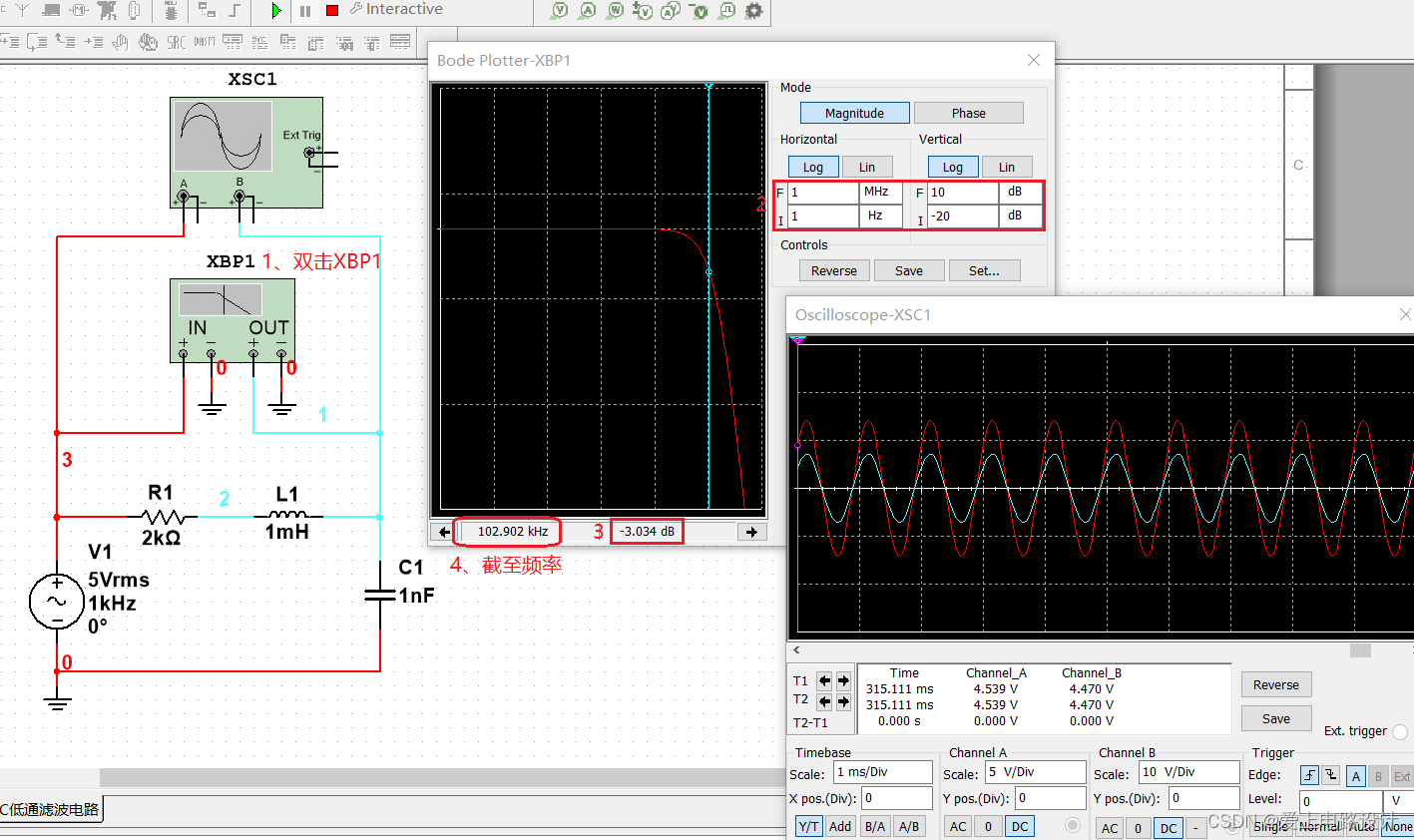

双击波特表，打开 “Bode Plotter” 如下图，-3dB 点对应频率约为 102kHz。

也可以通过“交流分析”得到截至频率。

5）设置截止频率

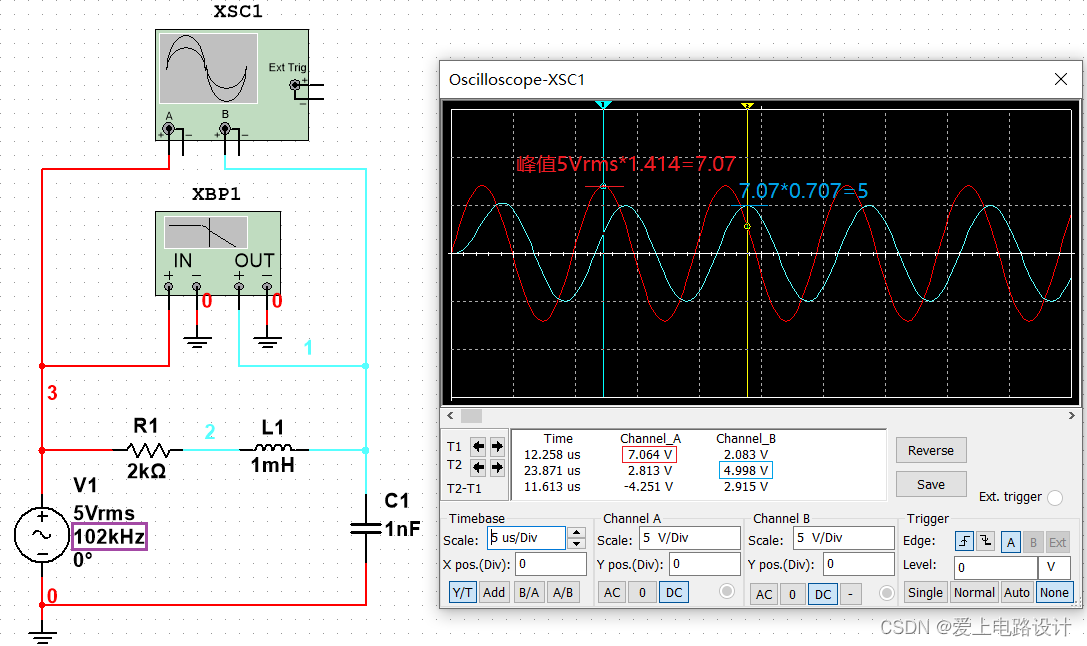

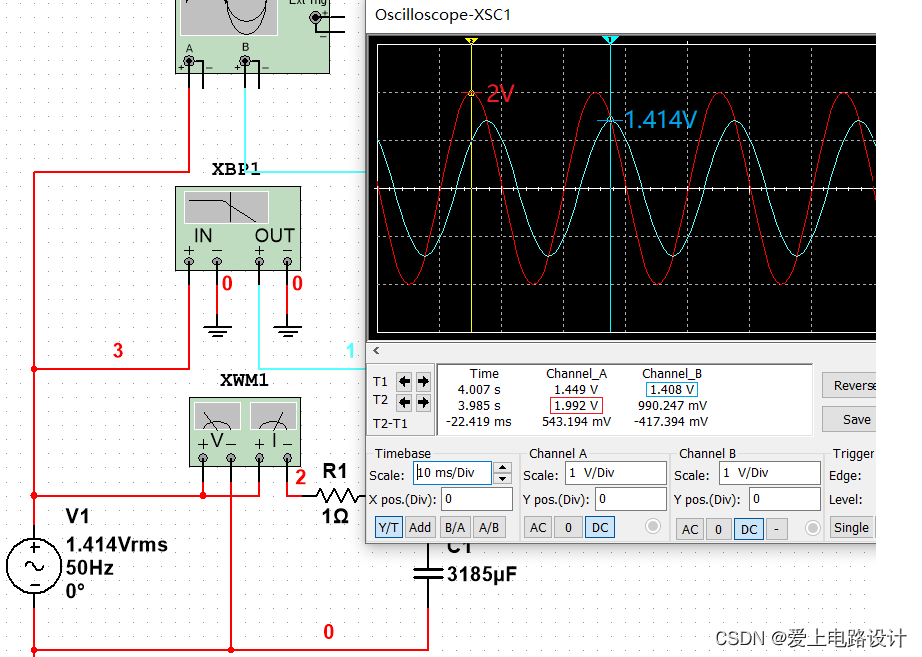

将输入信号源 V1 的正弦波(均方根值为 5V)频率设置到截止频率 102KHz 上面。

在另外一篇文章“Multisim14.2仿真使用汇总之2）Bode图绘制仪与交流分析”也有相关的描述。

---
