stm32+cubemx+淘晶驰串口屏+收发通信并应用

通过淘晶驰串口屏利用控件，点击屏幕单片机进行相应的操作，设计单片机的串口dma模式，串口屏的界面显示。

cubemx配置：

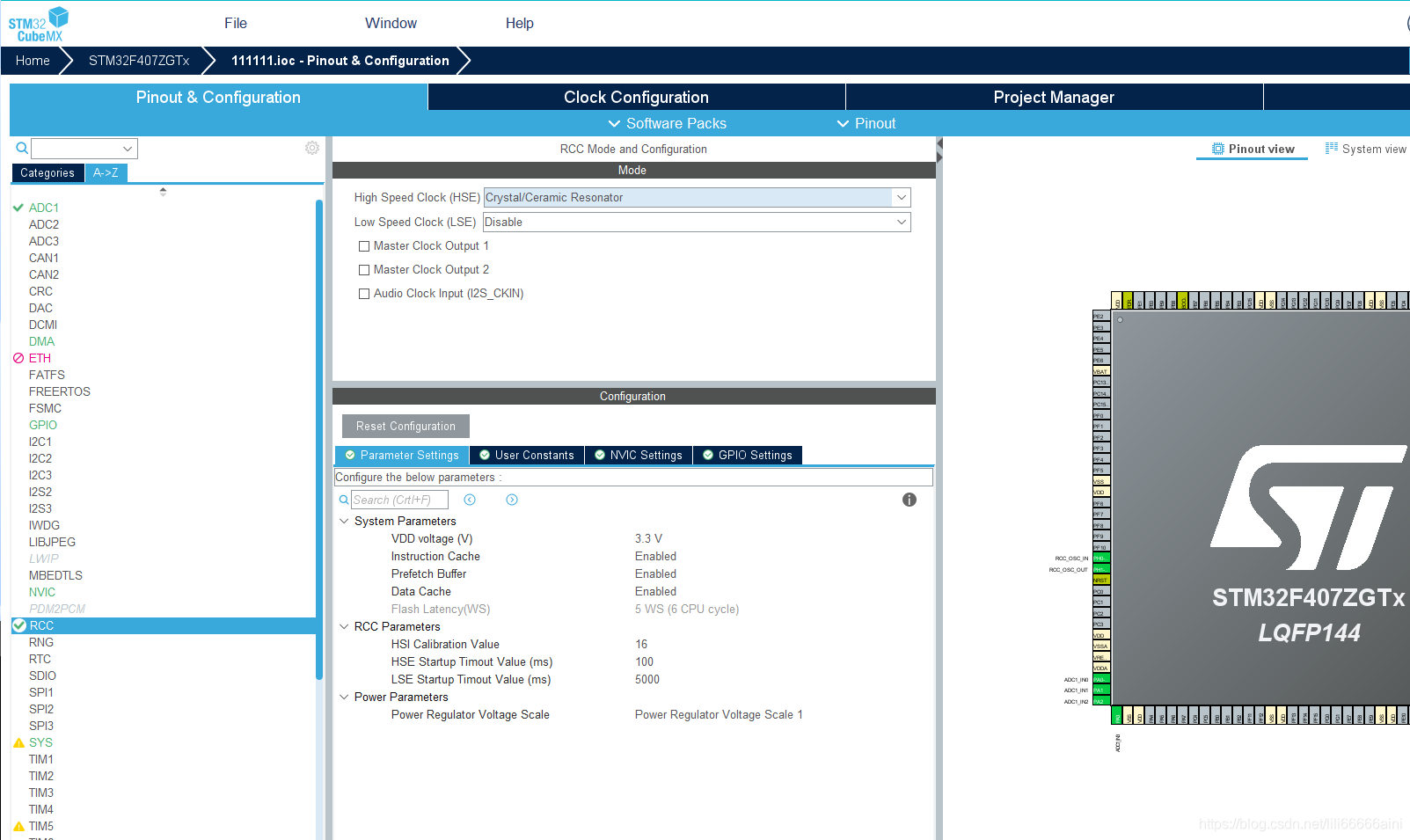

rcc时钟配置

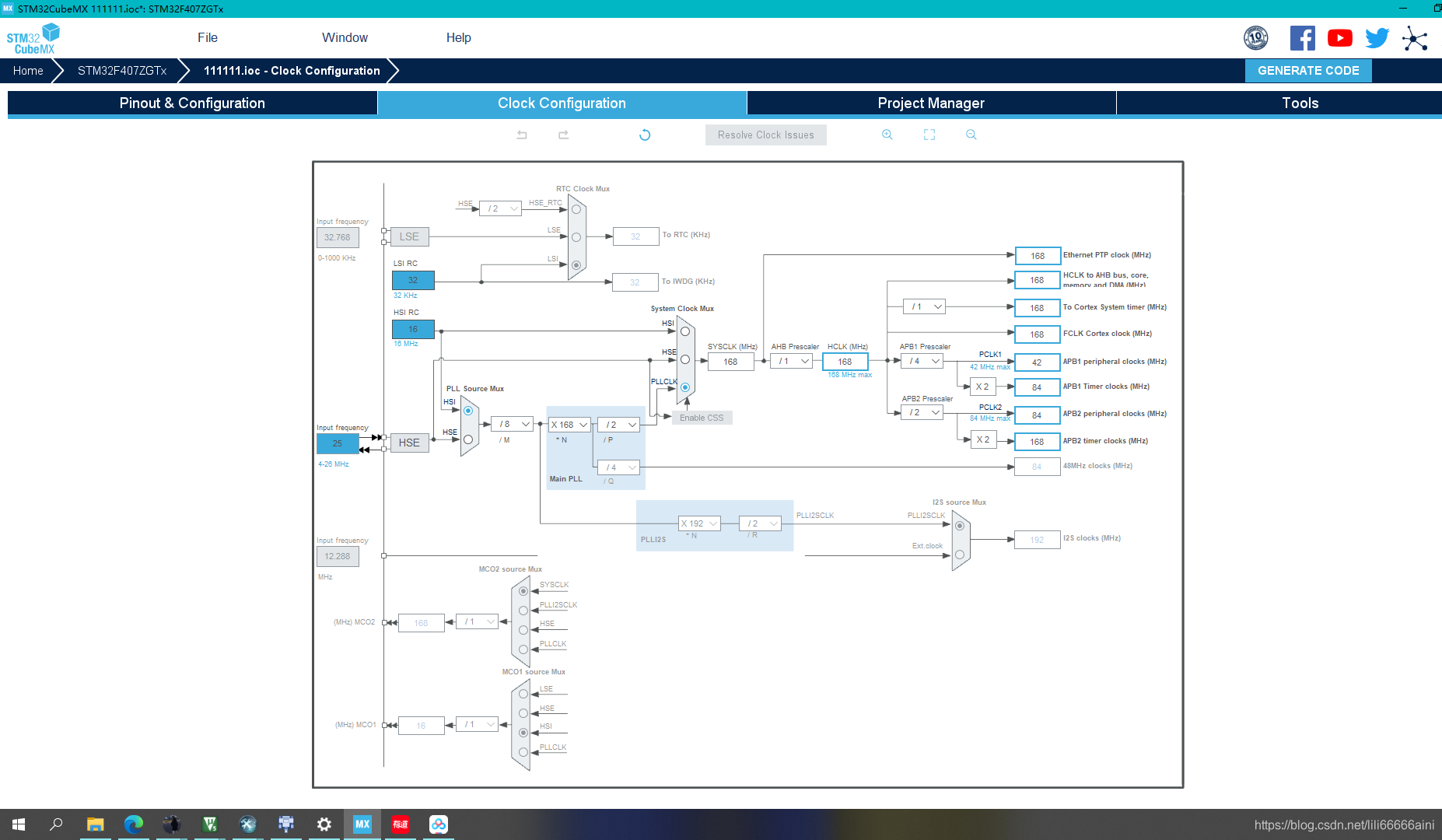

 一定注意时钟树要进行修改

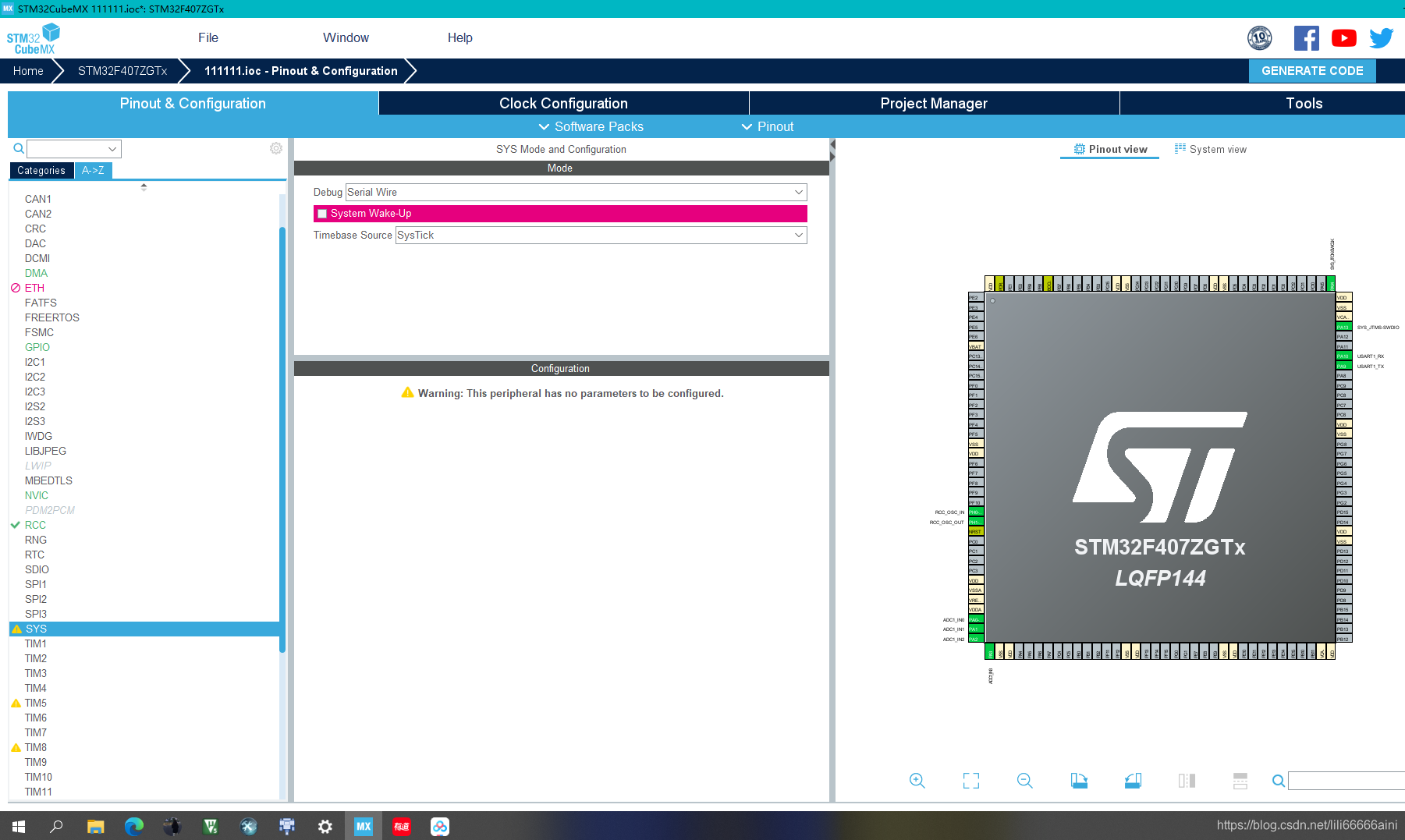

 sys下载方式选择sw

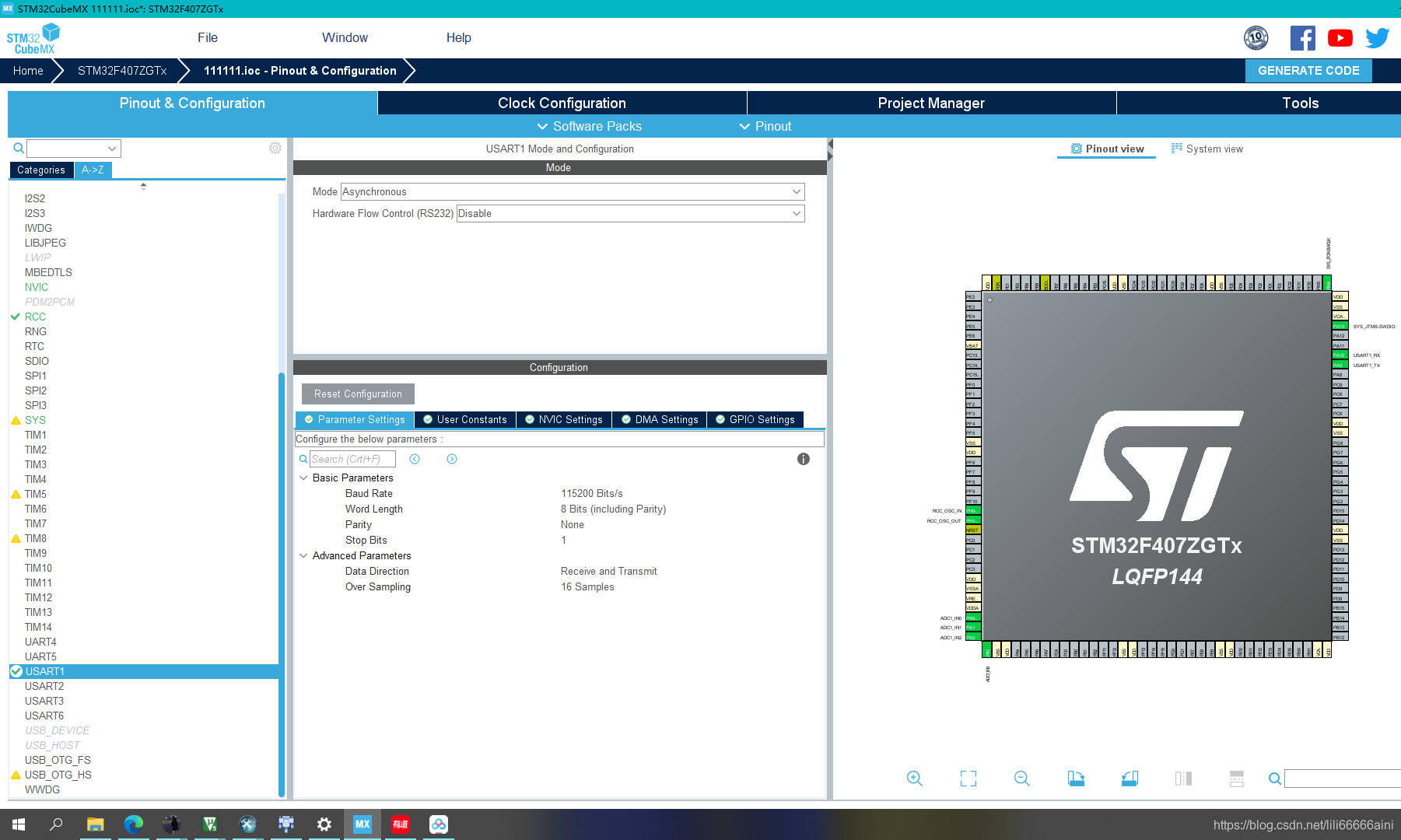

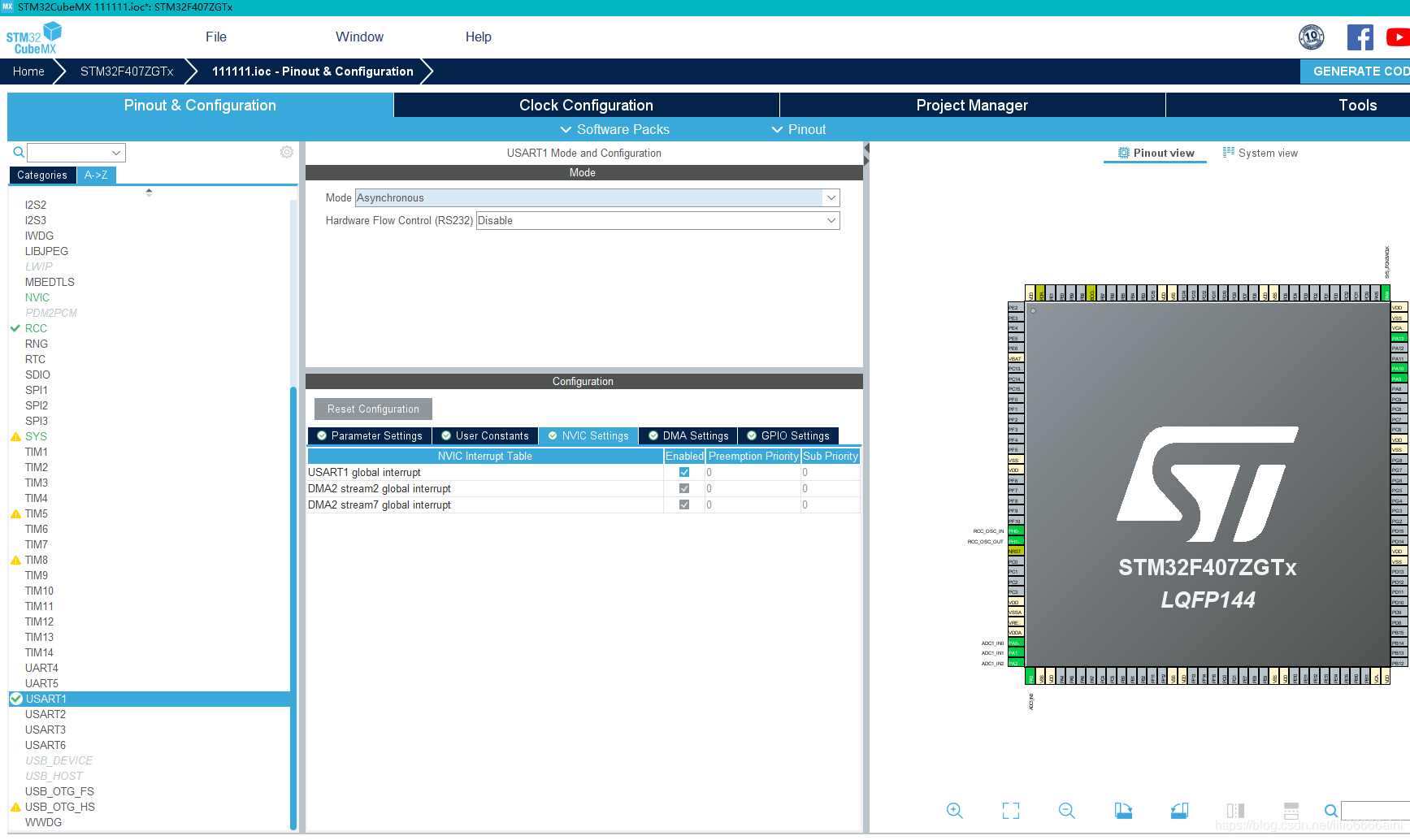

 配置usart1的通信方式为asy异步收发模式

打开dma  设置为normal模式



打开串口1中断

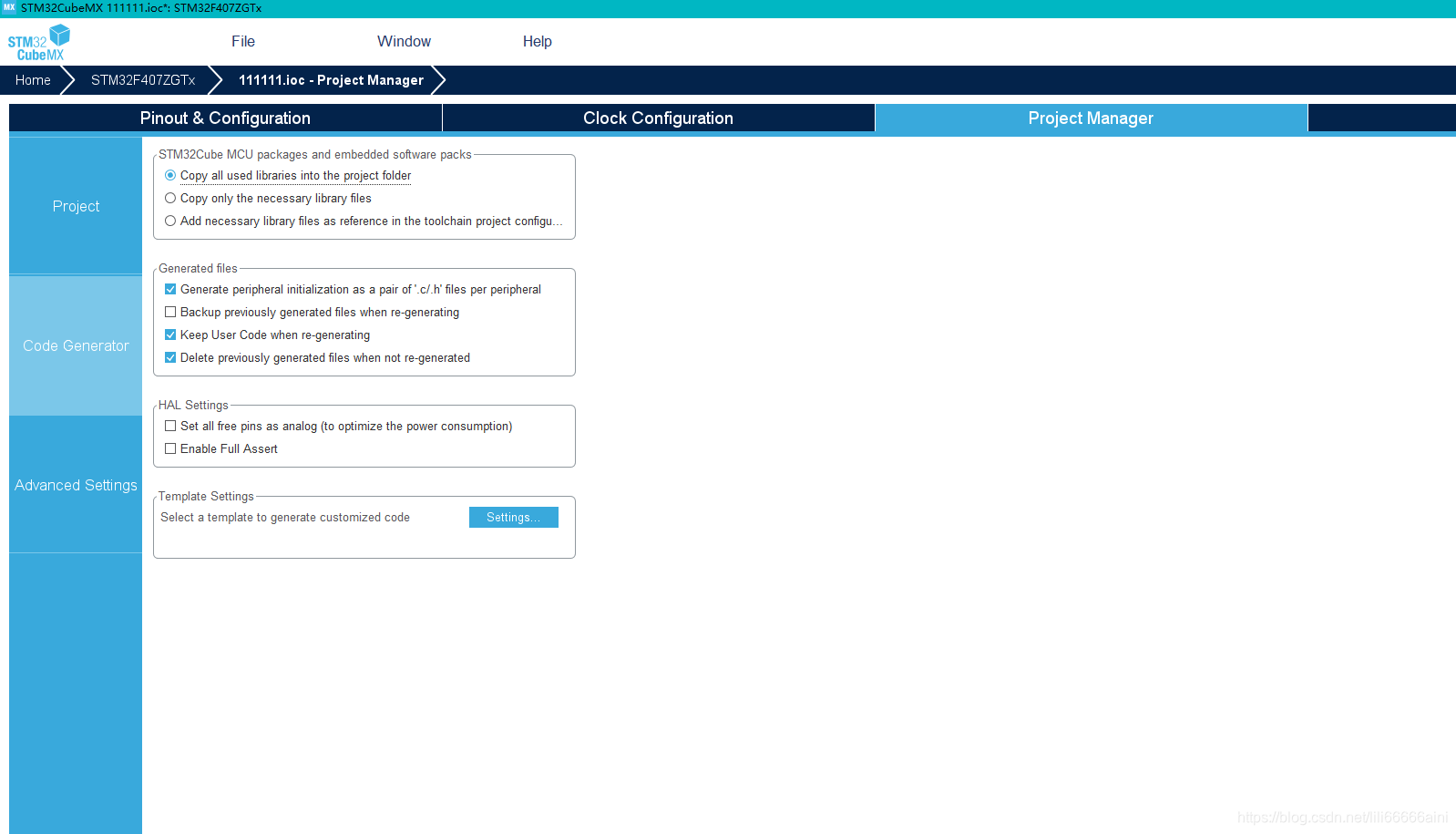

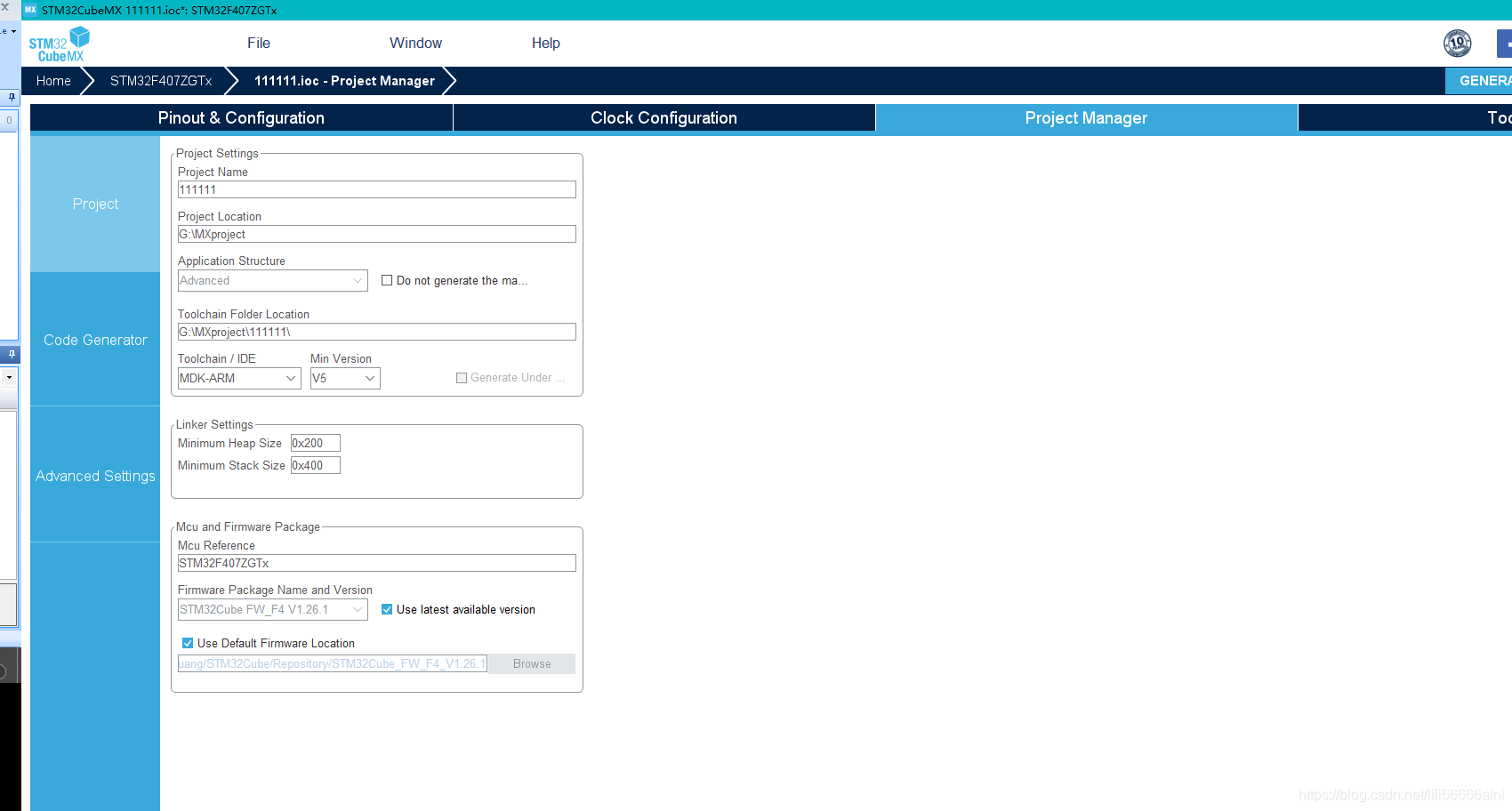

 生成代码配置



代码编写及配置：

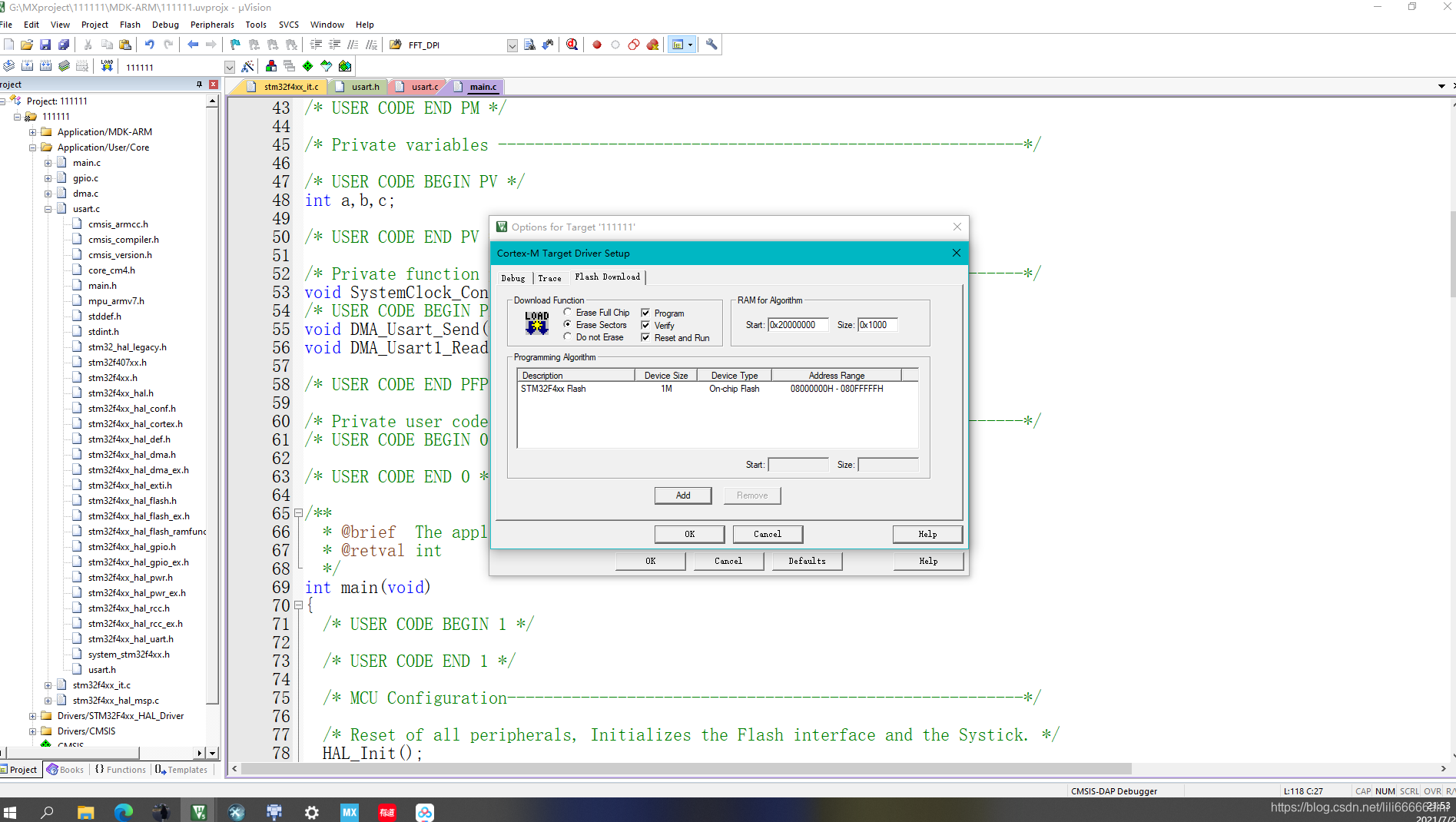

将输出配置好下载及运行；

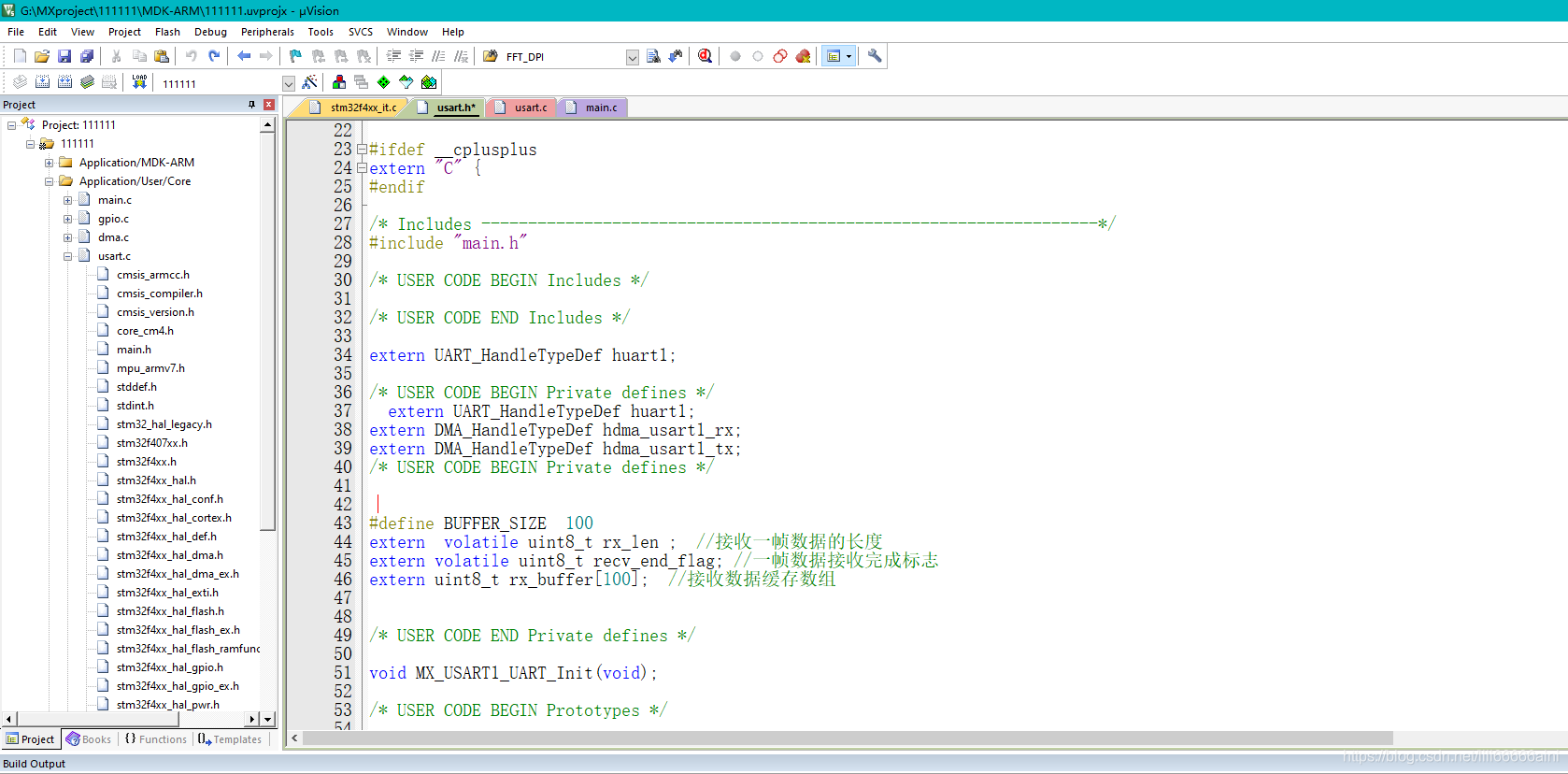

 在usart.h中添加

/* USER CODE BEGIN Private defines */


#define BUFFER_SIZE  100
extern  volatile uint8_t rx_len ;  //接收一帧数据的长度
extern volatile uint8_t recv_end_flag; //一帧数据接收完成标志
extern uint8_t rx_buffer[100];  //接收数据缓存数组


/* USER CODE END Private defines */

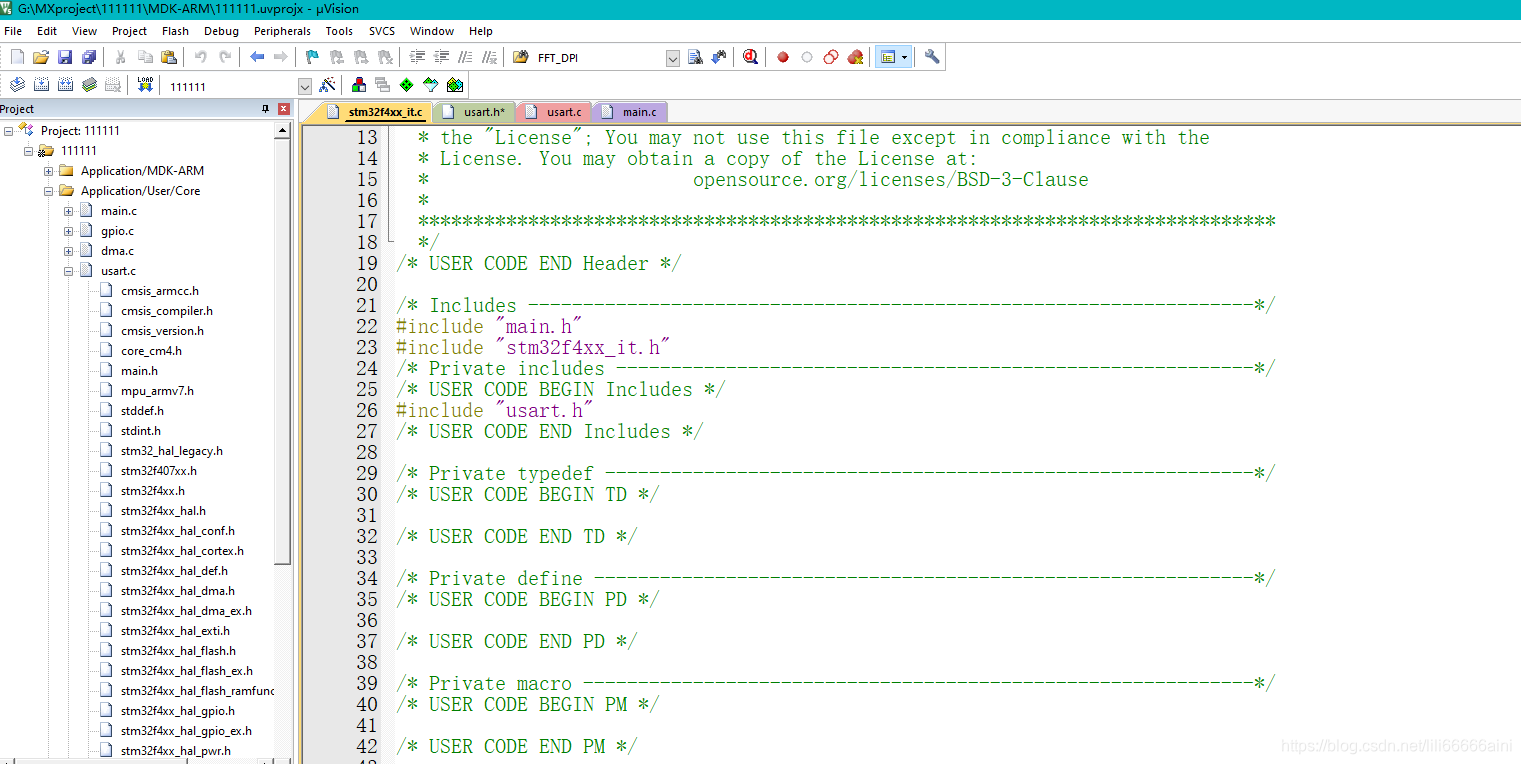

在#stm32f4xx_it.c中添加#include "usart.h"头文件

 添加

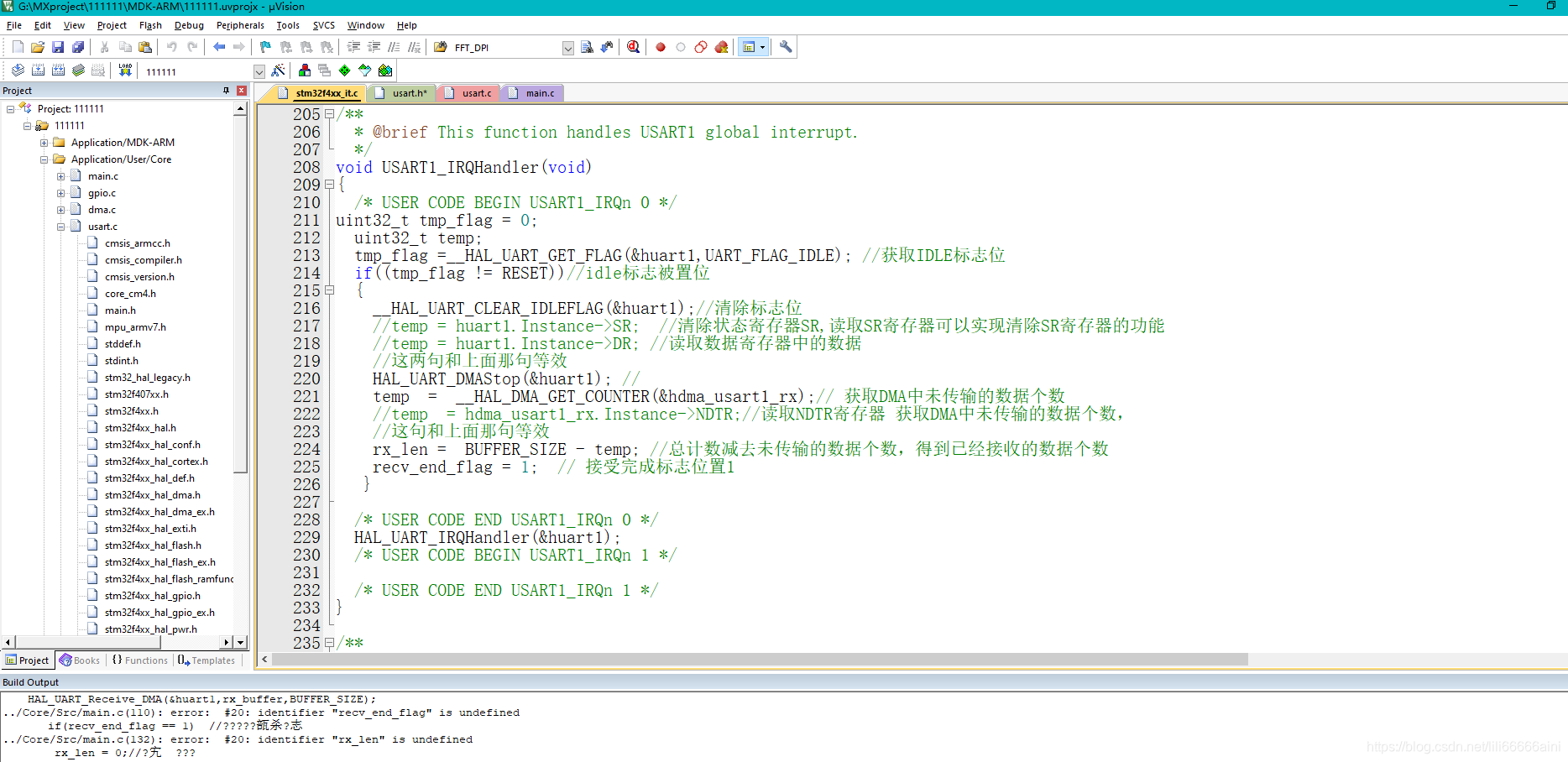

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
uint32_t tmp_flag = 0;
	uint32_t temp;
	tmp_flag =__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE); //获取IDLE标志位
	if((tmp_flag != RESET))//idle标志被置位
	{
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);//清除标志位
		//temp = huart1.Instance->SR;  //清除状态寄存器SR,读取SR寄存器可以实现清除SR寄存器的功能
		//temp = huart1.Instance->DR; //读取数据寄存器中的数据
		//这两句和上面那句等效
		HAL_UART_DMAStop(&huart1); //
		temp  =  __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);// 获取DMA中未传输的数据个数
		//temp  = hdma_usart1_rx.Instance->NDTR;//读取NDTR寄存器 获取DMA中未传输的数据个数，
		//这句和上面那句等效
		rx_len =  BUFFER_SIZE - temp; //总计数减去未传输的数据个数，得到已经接收的数据个数
		recv_end_flag = 1;	// 接受完成标志位置1
	 }

  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */

  /* USER CODE END USART1_IRQn 1 */
}

 在主函数中添加

/* USER CODE BEGIN 4 */
/*
*********************************************************************************************************
* 函 数 名: DMA_Usart_Send
* 功能说明: 串口发送功能函数
* 形  参: buf，len
* 返 回 值: 无
*********************************************************************************************************
*/

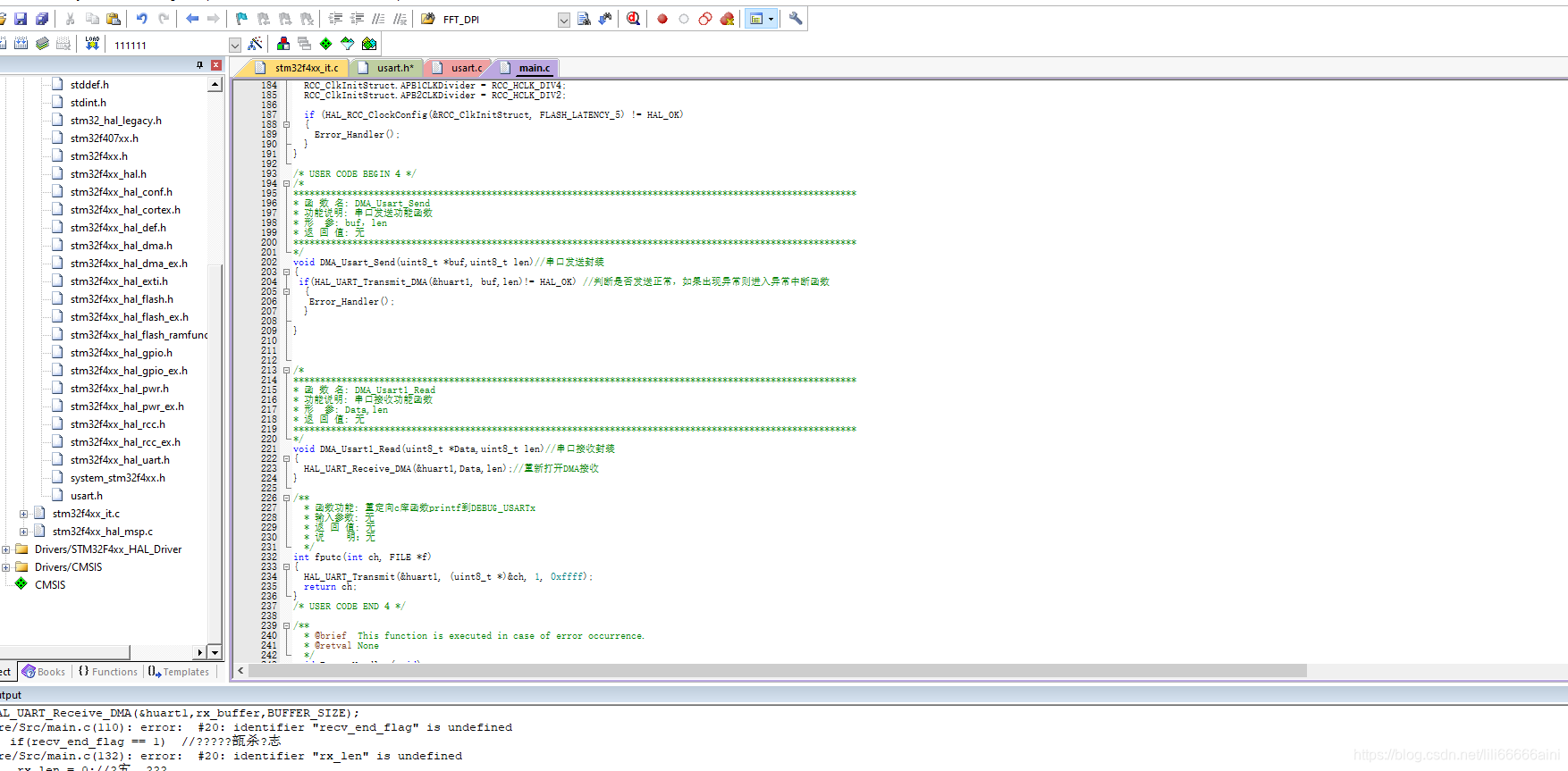

void DMA_Usart_Send(uint8_t *buf,uint8_t len)//串口发送封装
{
 if(HAL_UART_Transmit_DMA(&huart1, buf,len)!= HAL_OK) //判断是否发送正常，如果出现异常则进入异常中断函数
  {
   Error_Handler();
  }

}



/*
*********************************************************************************************************
* 函 数 名: DMA_Usart1_Read
* 功能说明: 串口接收功能函数
* 形  参: Data,len
* 返 回 值: 无
*********************************************************************************************************
*/
void DMA_Usart1_Read(uint8_t *Data,uint8_t len)//串口接收封装
{
	HAL_UART_Receive_DMA(&huart1,Data,len);//重新打开DMA接收
}

/**
  * 函数功能: 重定向c库函数printf到DEBUG_USARTx
  * 输入参数: 无
  * 返 回 值: 无
  * 说    明：无
  */
int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}
/* USER CODE END 4 */

 初始化后添加

 /* USER CODE BEGIN 2 */

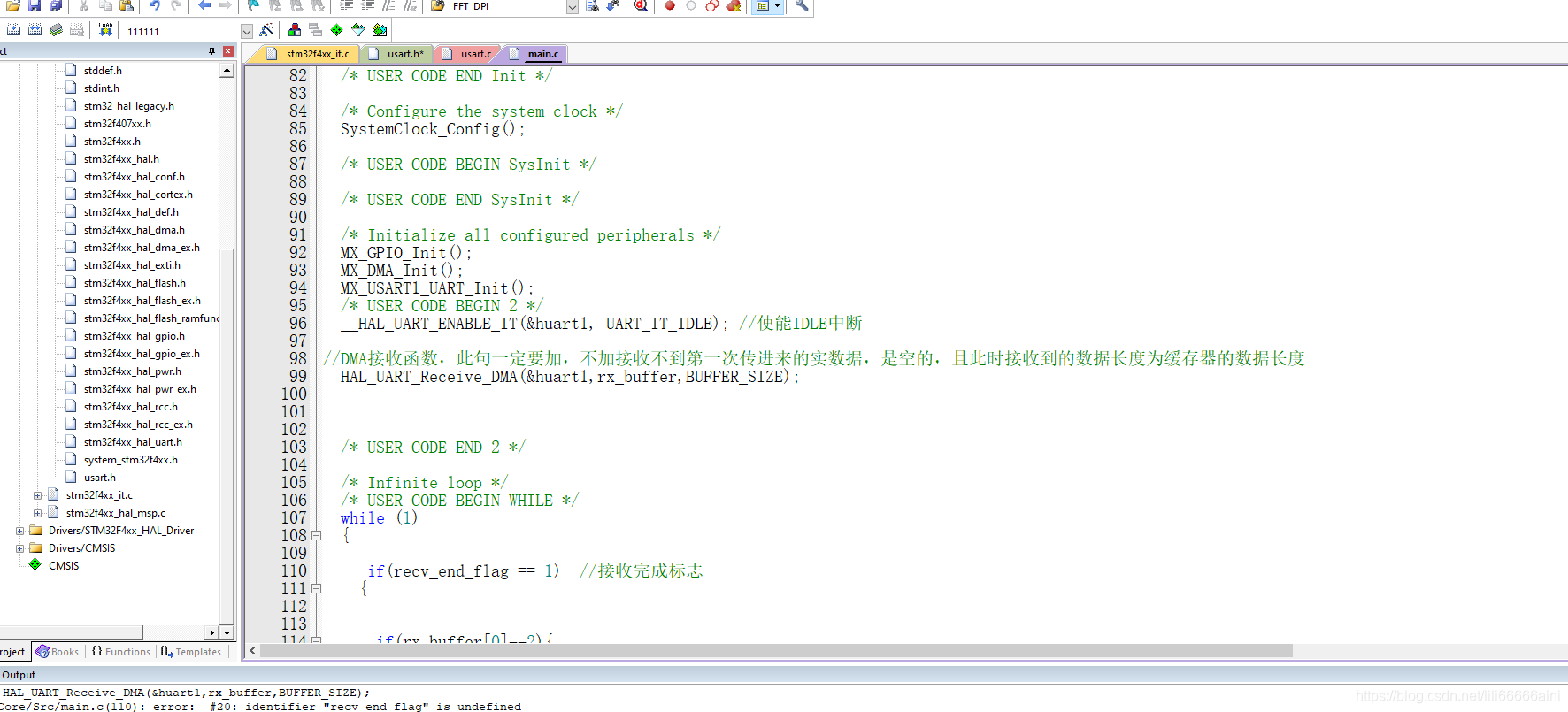

	__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE); //使能IDLE中断

//DMA接收函数，此句一定要加，不加接收不到第一次传进来的实数据，是空的，且此时接收到的数据长度为缓存器的数据长度
	HAL_UART_Receive_DMA(&huart1,rx_buffer,BUFFER_SIZE);



  /* USER CODE END 2 */

主函数while中添加

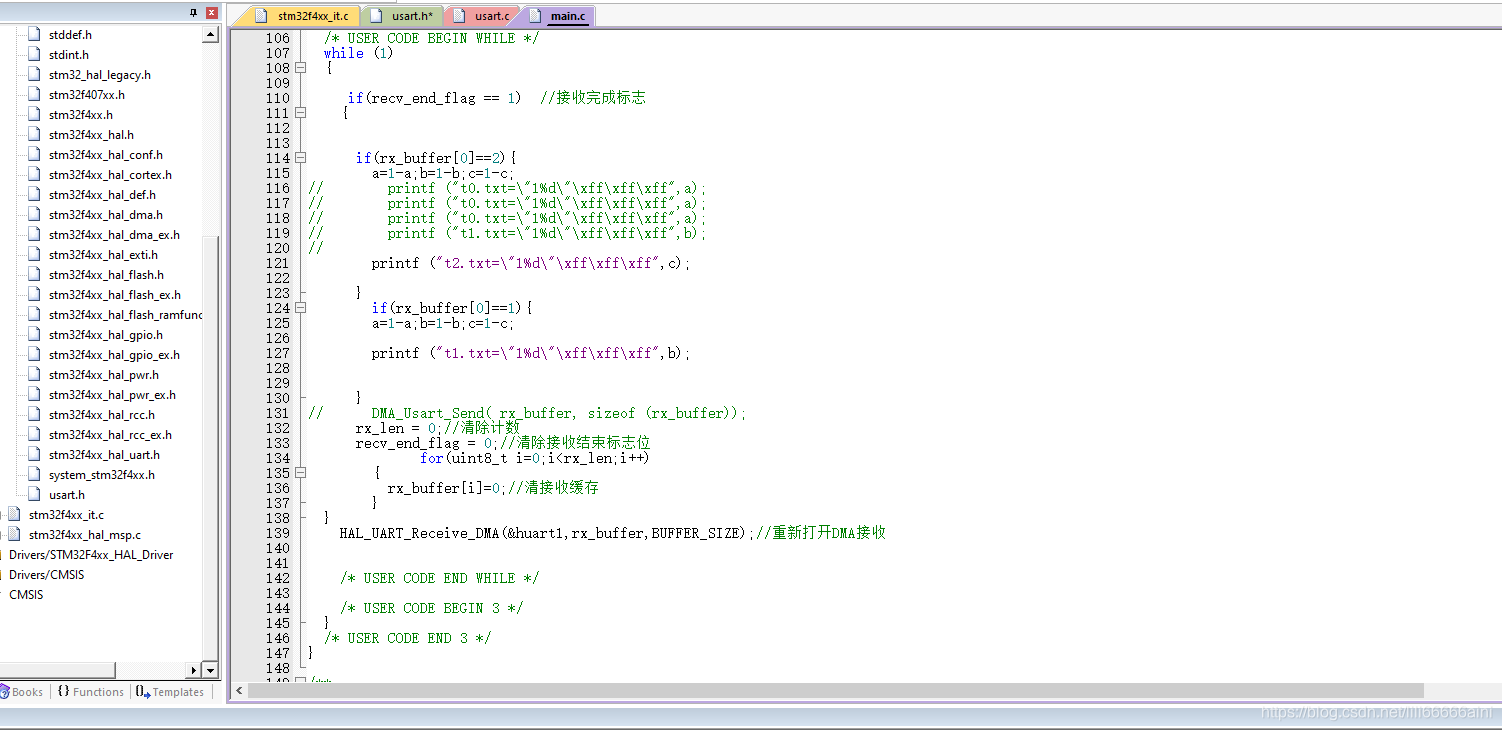

 if(recv_end_flag == 1)  //接收完成标志
		{


			if(rx_buffer[0]==2){
				a=1-a;b=1-b;c=1-c;
//				printf ("t0.txt=\"1%d\"\xff\xff\xff",a);
//				printf ("t0.txt=\"1%d\"\xff\xff\xff",a);
//				printf ("t0.txt=\"1%d\"\xff\xff\xff",a);
//				printf ("t1.txt=\"1%d\"\xff\xff\xff",b);
//
				printf ("t2.txt=\"1%d\"\xff\xff\xff",c);

			}
				if(rx_buffer[0]==1){
				a=1-a;b=1-b;c=1-c;

				printf ("t1.txt=\"1%d\"\xff\xff\xff",b);


			}
//			DMA_Usart_Send( rx_buffer, sizeof (rx_buffer));
			rx_len = 0;//清除计数
			recv_end_flag = 0;//清除接收结束标志位
							for(uint8_t i=0;i<rx_len;i++)
				{
					rx_buffer[i]=0;//清接收缓存
				}
  }
		HAL_UART_Receive_DMA(&huart1,rx_buffer,BUFFER_SIZE);//重新打开DMA接收

 单片机配置完成接下来利用USART HMI进行界面设置

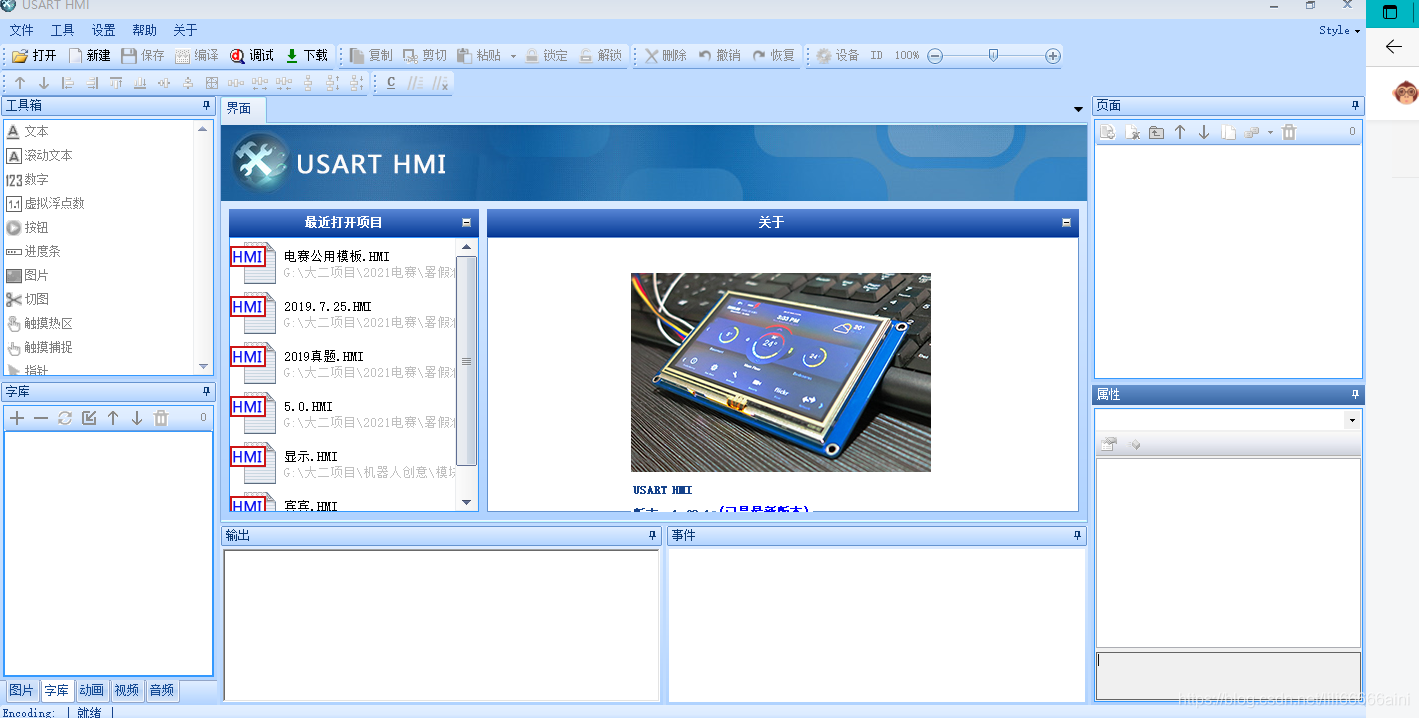

 点击新建

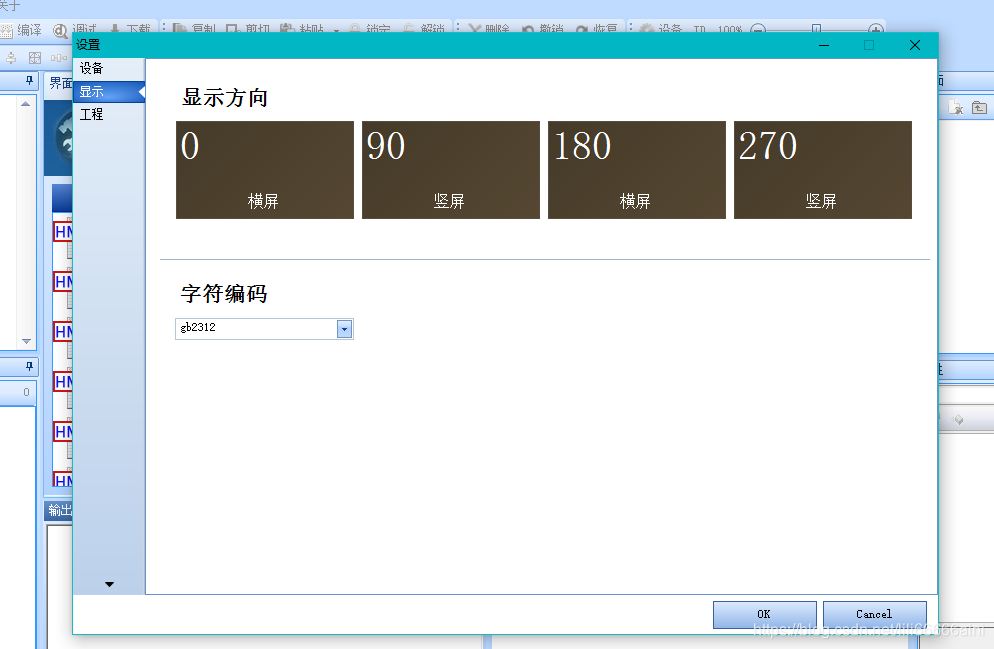

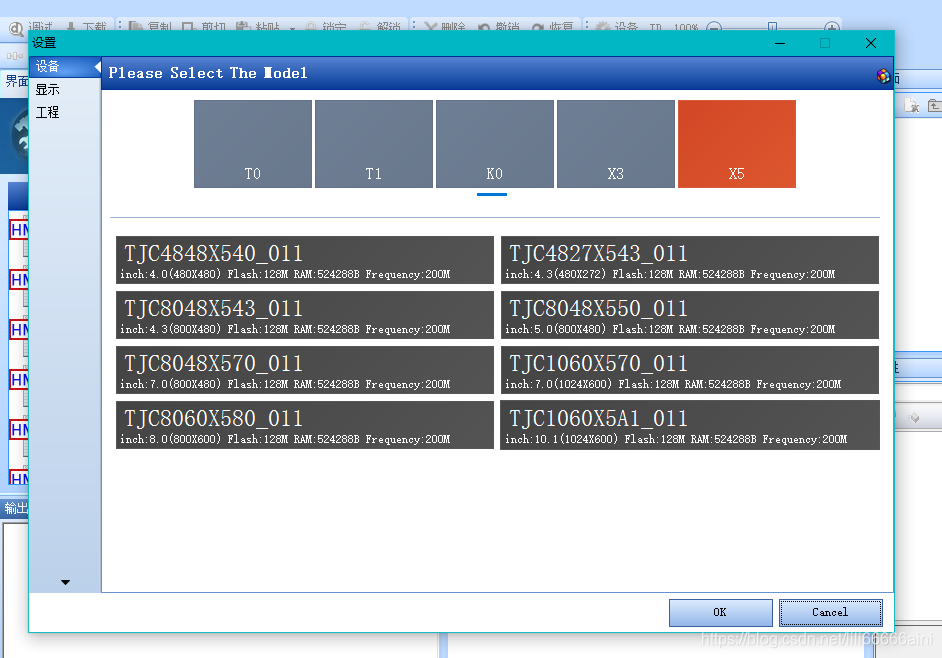

选择型号

选择方向



 加入按钮及文本框，右侧进行参数配置

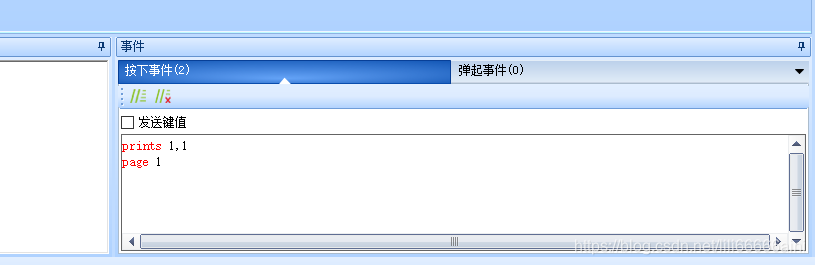

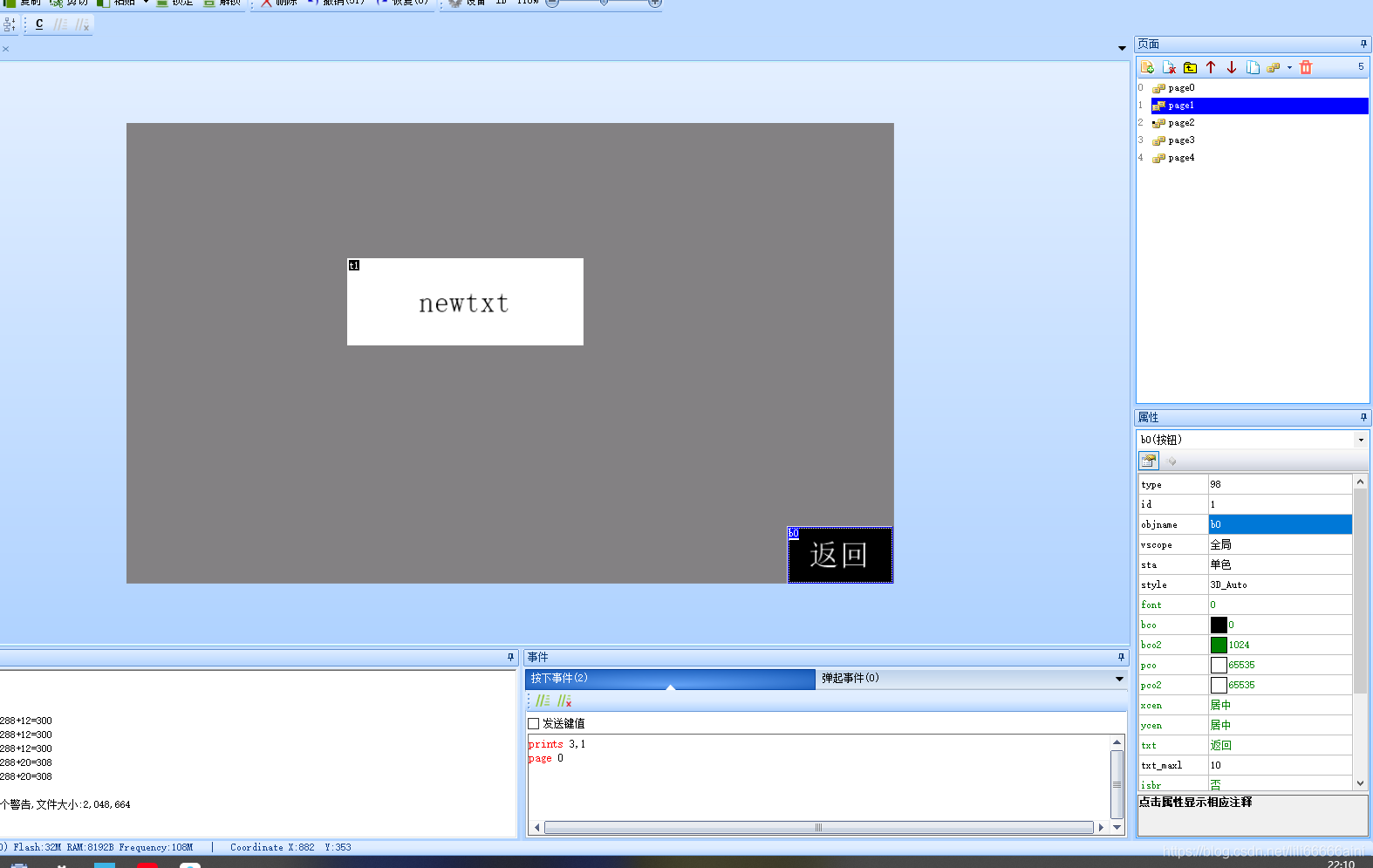

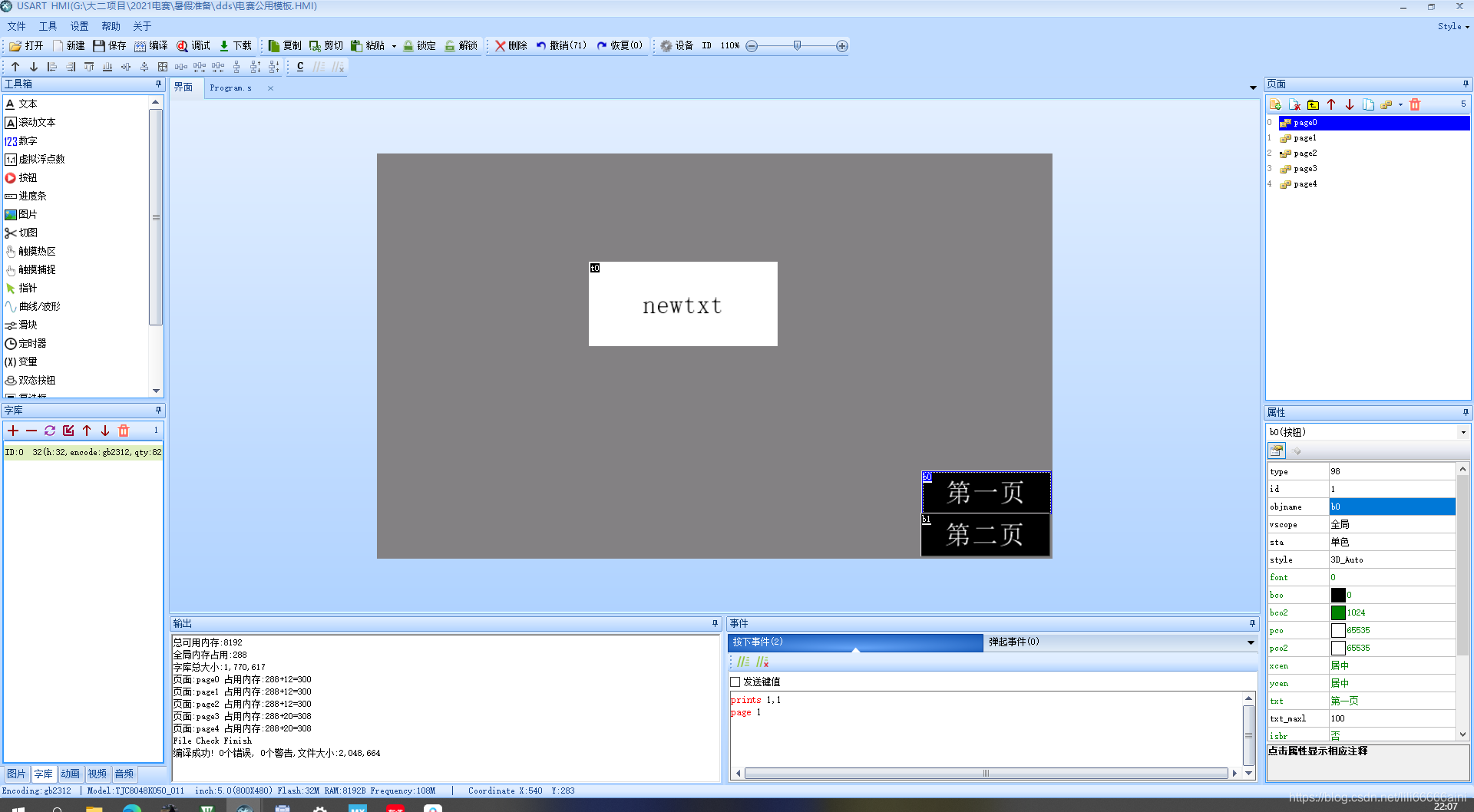

 设置按下事件第一页字样的按键

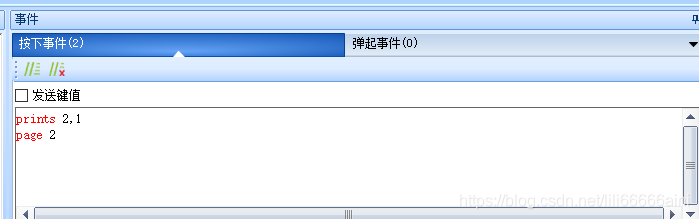

  设置按下事件第二页字样的按键

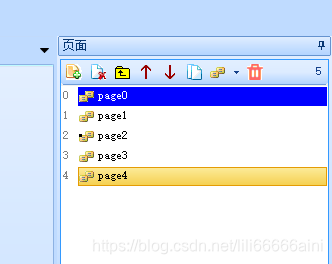

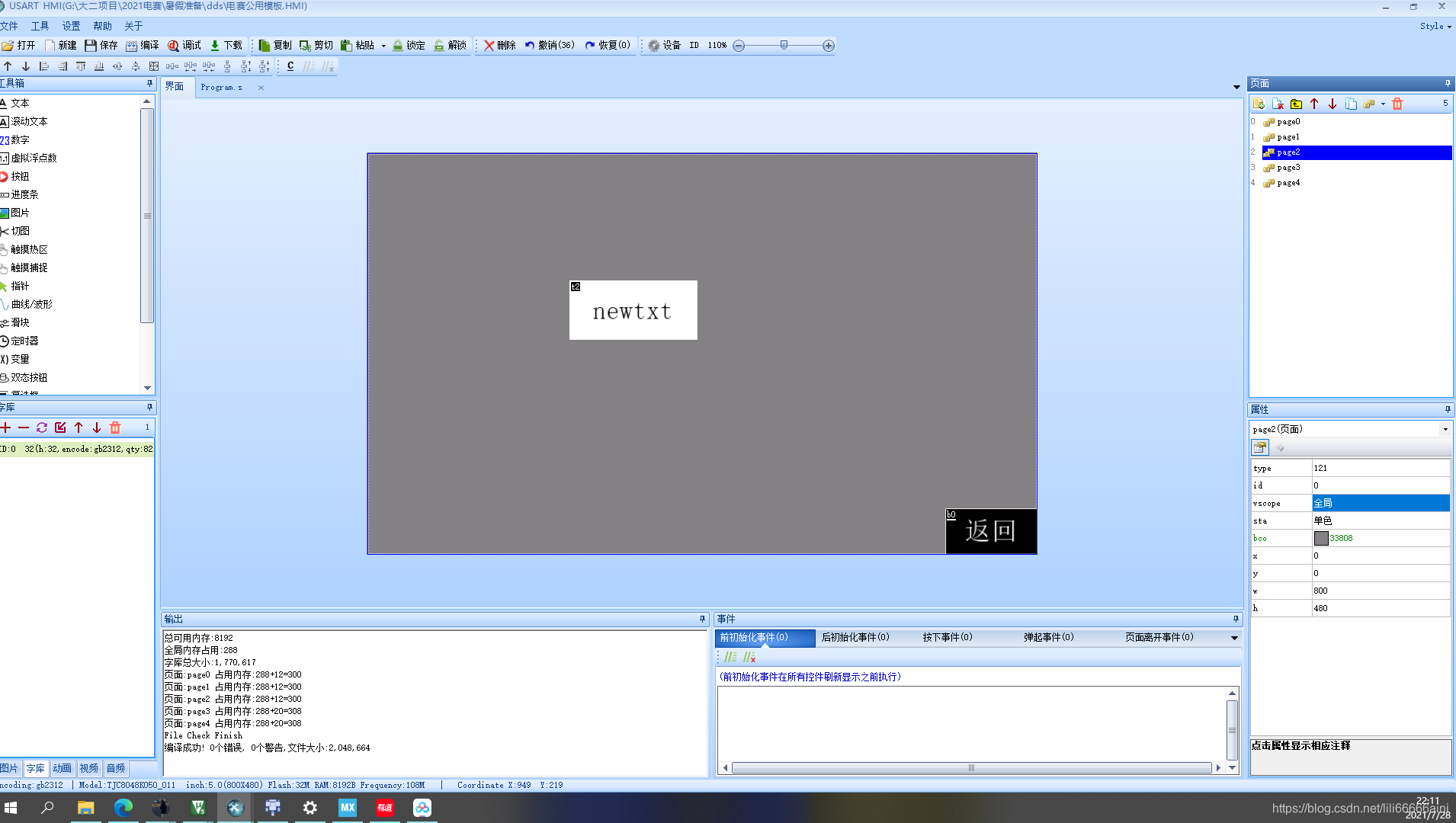

 点击加号添加界面

 第二个界面

 第三个界面

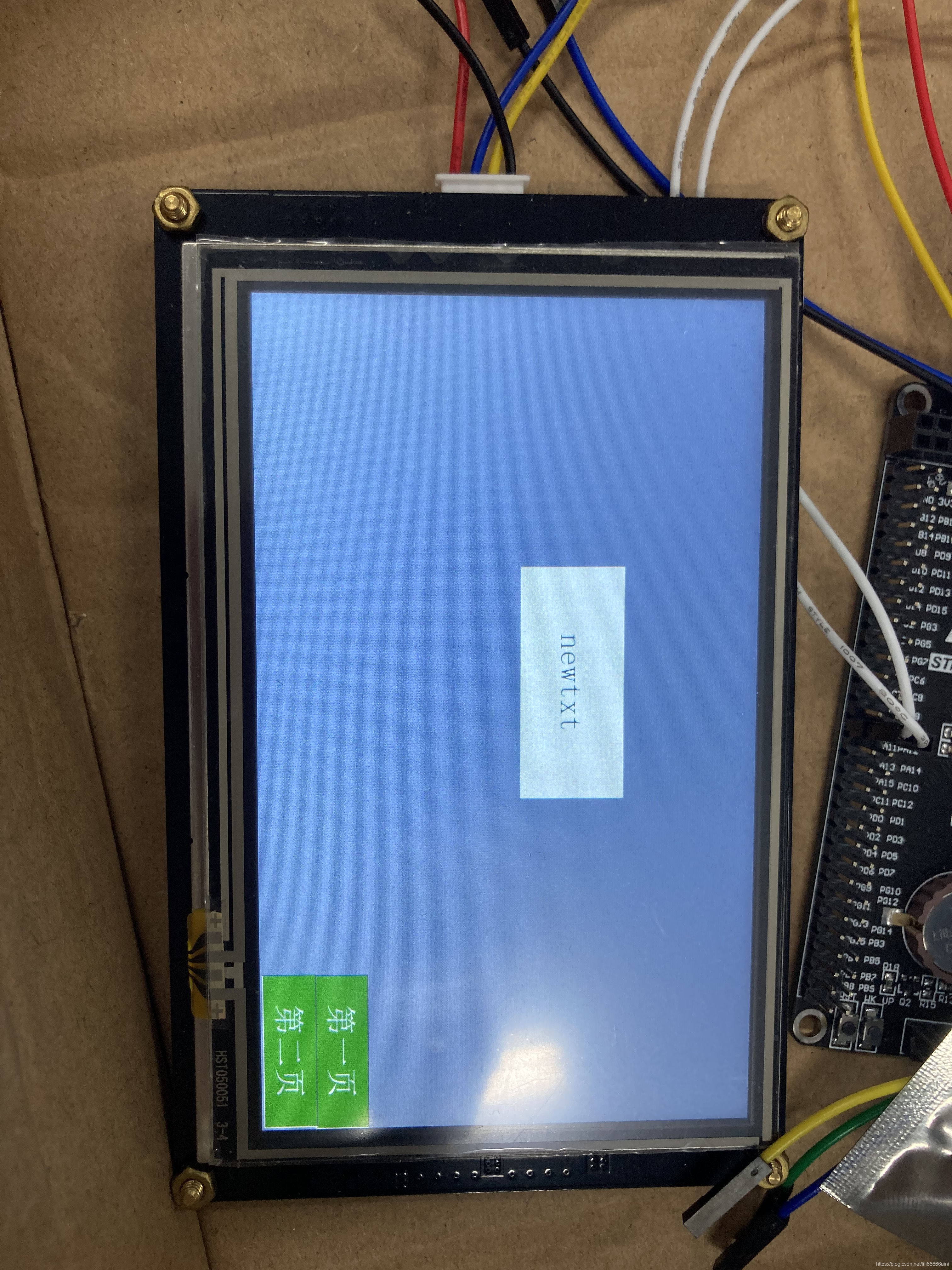

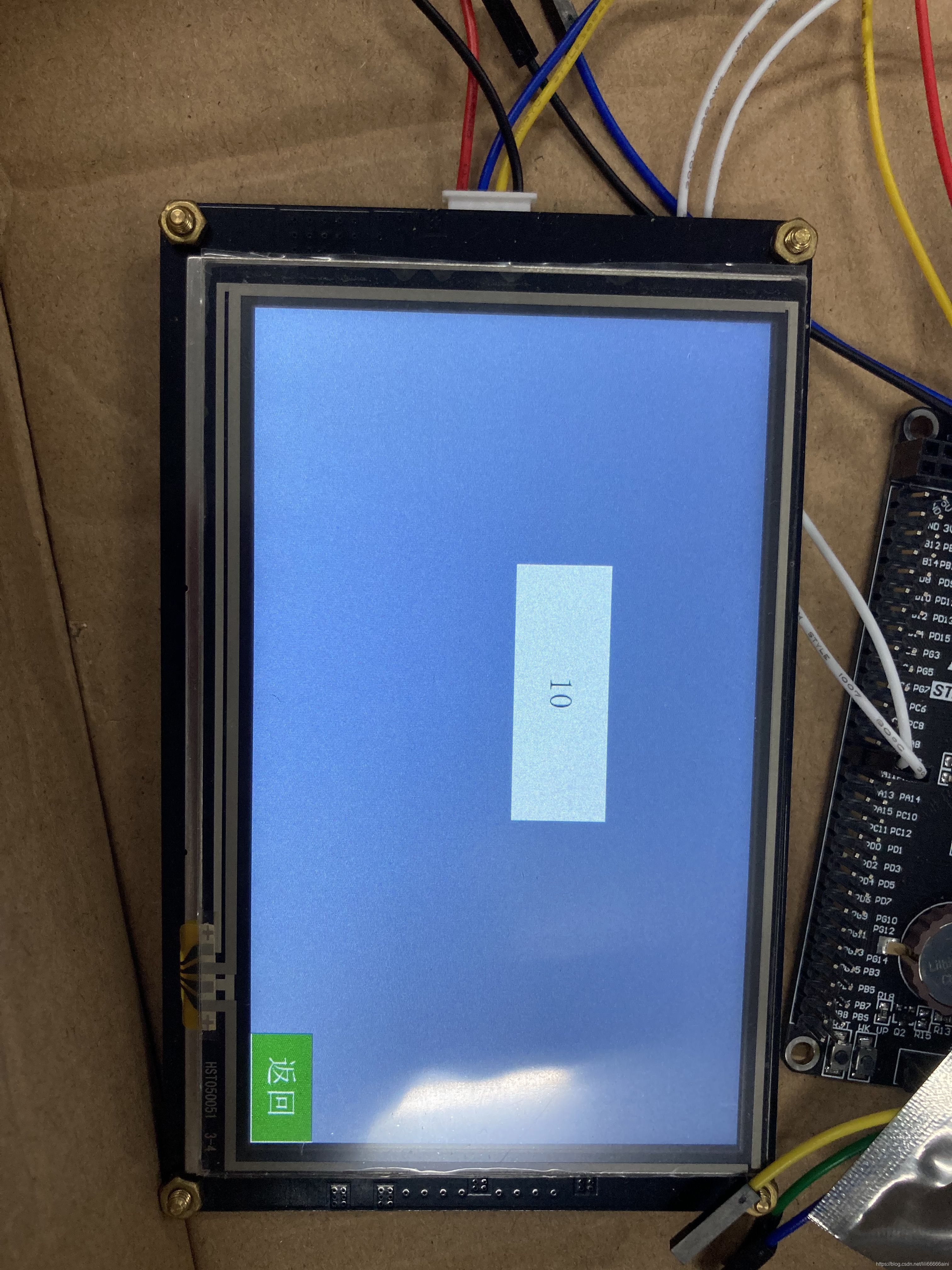

 全部配置完成，进行联调
