手把手教学:AD09制作BOM及小技巧

BOM（Bill of Material）物料清单，是以数据格式来描述产品结构的文件，即生产一件产品所需的子零件及其产品中零件数量的完全组合。这里生成BOM表用作对你制作的pcb板进行成本预估和制作生产资料文件。同时也是样品制作时，核对样品焊制是否正确的依据。下面给大家介绍制作BOM的以及几个小技巧，可以让BOM更好用。

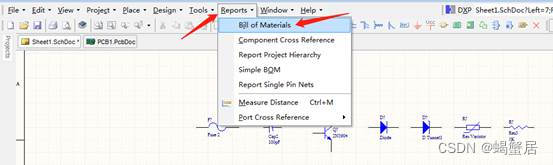

第一步，打开一份画好的原理图，选择reports下拉菜单中Bill of materials。

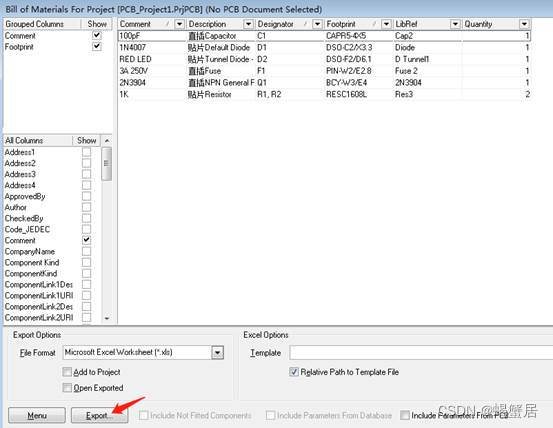

 第二步：点击Export，将BOM的EXCEL文件保存到自己喜欢的文件夹下面。

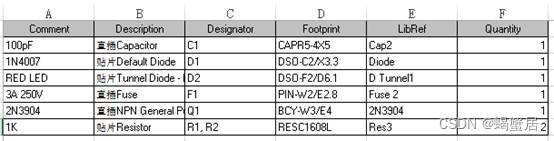

 第三步：对导出的BOM按公司格式进行调整。

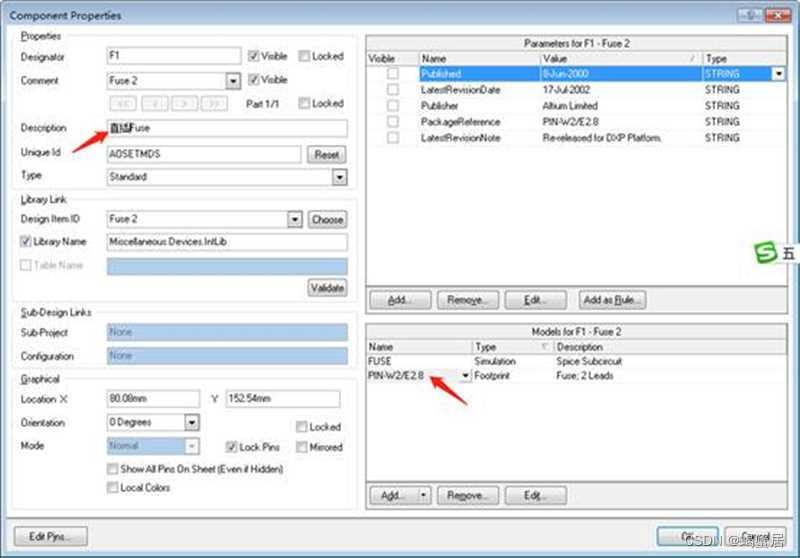

 （小技巧）在原理图元器件的属性表（选中元器件，双击左键）Component Properties对话框中根据实际用的封装形式，主要区分是直插元器件还是贴片元器件，案例中是直插元器件，因此在Description增加直插的描述。若用的是贴片元器件，则在Descrition中增加贴片描述。将原理图中的所有元器件都按这种方式处理。只要出来第一份模板图后，后续再用就直接复制。

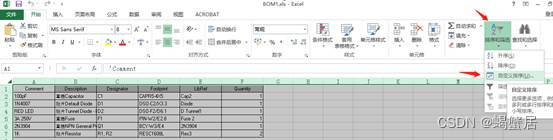

 在导出的EXCEL表格，将元器件全部选中，选择排序和筛选下拉菜单中的自定义排序。

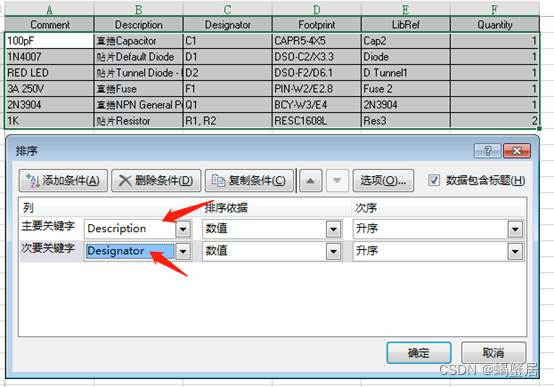

 主要关键字选择Description，次要关键字选择Designator，再点击确定。

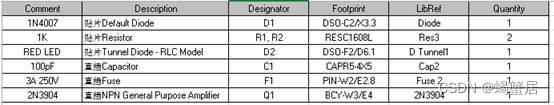

 EXCEL自动将贴片与直插元器件分开，并按元器件类型自动排序。若不增加贴片和直插描述，就得每次制作BOM时，手动在EXCEL里一个个加重复工作。若在元器件里增加后，便可重复利用，高效。
