Altium Designer(AD20)设置导出BOM分组

能够自动分组的前提条件是，你已经在原理图中，把每个元件的参数都填好了。例如电容值、电阻值、以及其他可以区分不同物料的参数。

例如原理中有存在3种100nF的电容，①0402封装、16V耐压，②0402封装、50V耐压，③0805封装、50V耐压。那么购买元件时，就要买3种，为了便于统计和下单，我们当然希望在导出BOM时，把这3种100nF的电容分别列在3行中。

操作步骤如下：

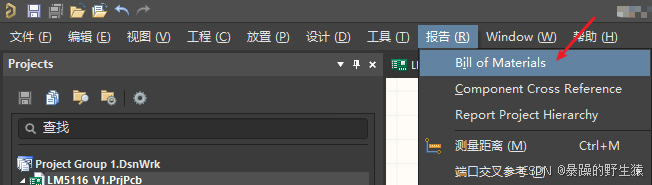

点击BOM：

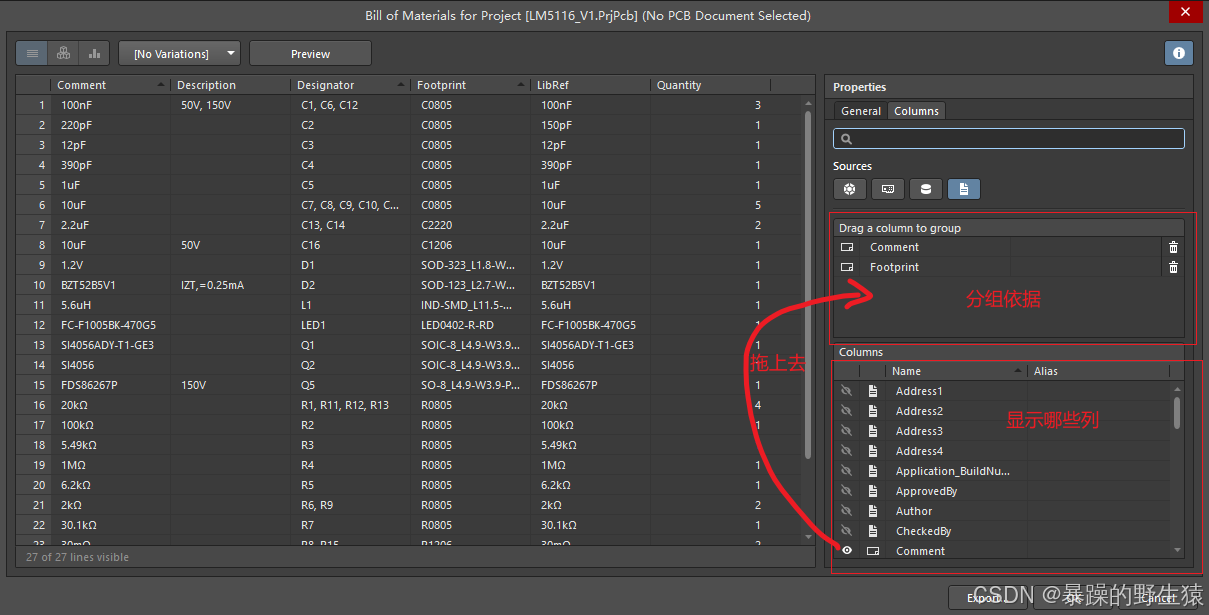

如下图所示，可以设置BOM表格中 ，显示哪些信息需要显示或导出，一般要显示的列有：

位号designator、参数值comment、封装Footprint、数量Quantity、描述信息description。

注意：AD新版本中已经没有参数值value这一列了，统一用comment的值来代替旧版本的value值。比如在原理图中填写电容值，就直接填在comment中。

如上图所示的第一行，我的bom中有3个100nF电容，但是我已经在原理图中的description中描述了各自不同耐压值，结果表格中把他们列在了同一行，这显然是不行的。

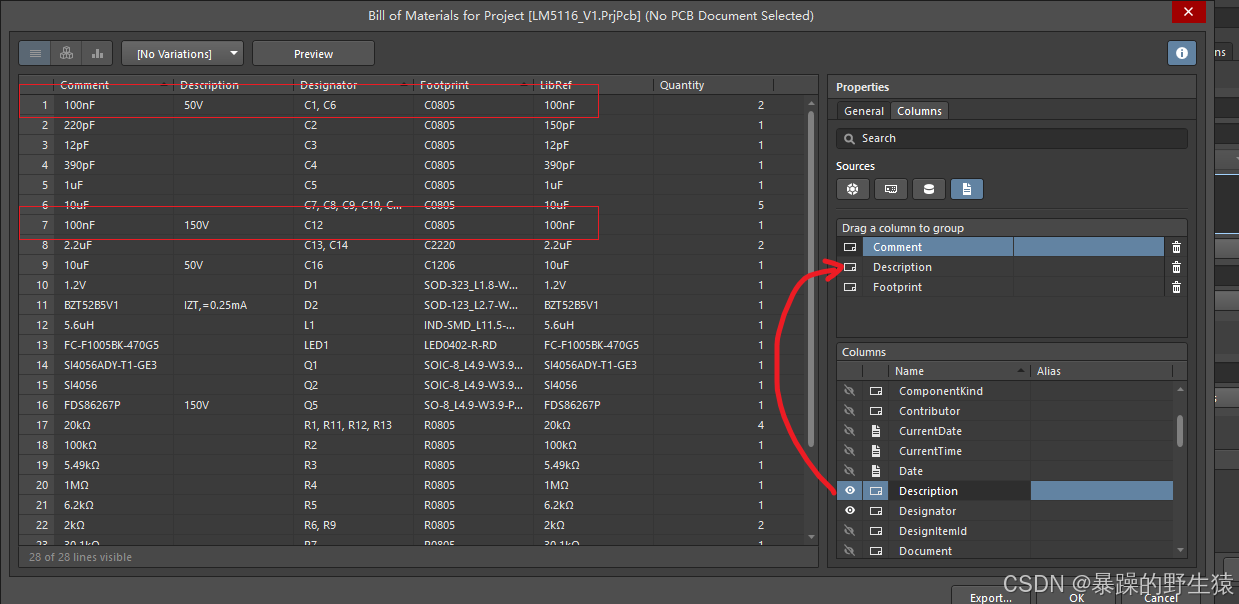

所以我得让description也参与分组，让软件自动把相同容值，但耐压不同的电容，列到不同的行里面。如上图所示，把description拖到分组依据中，就好了，如下图所示。这3个电容实际上是2种物料：
