搅拌器(桨)功率计算 - (10)螺带式&螺带锚式搅拌器

接前文：搅拌器(桨)功率计算 - (9)框式和偏框式搅拌器

---

当混合中高黏度液体时，常用的搅拌器有锚式、框式、螺带式、螺杆式、螺带-螺杆式等。

前文介绍了框式和偏框式搅拌器的功率计算，本文介绍螺带式和螺带+锚式搅拌器在中高黏度、假塑性及牛顿流体时的功率计算。

01引言

在层流域，螺带式搅拌器的混合效率较高，得到广泛应用。螺带式搅拌器一般有单螺带、双螺带、三螺带等型式。

螺带式叶轮运行在层流域，介质流动为轴流型，液体沿槽壁螺旋上升再沿桨轴而下。

螺带搅拌器 👇

螺带式搅拌器功率特征数关联式如下：

上式平均相对误差 10.76%，适用范围为 d/D=0.753~0.988；ω/d=0.071~0.223；p/d=0.35~2.157；L/d=0.65~2.32。支持单螺带、双落地及三螺带。

工业生产中，螺带式搅拌器随搅拌设备封头形式的不同，可分为螺带式和螺带-锚式。对于高黏度流体，为避免产生混合死角，通常都用碟形或椭圆形封头，故实际应用中以螺带-锚式叶轮为多。

螺带-锚式搅拌器 👇

可以把底部的锚折算成1/4个螺带，则前述Kp关联式对螺带-锚式叶轮也可适用。经校核，用此折算法的平均相对误差为5.11%，标准均方差为5.9%。

螺带、螺带-锚式常用于黏度＜100Pa·s，d/D=0.9～0.98，L/D=1～3，p/d=0.5、1.0、1.5，ω/d=0.1，线速度＜2m/s，转速 0.5～50r/min，

02计算输入

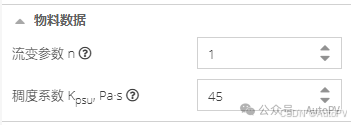

物料数据 👇

流变参数 n：假塑性流体n＜1，牛顿流体n=1；

稠度系数Kpsn：可用少量物料在流变计中测量。

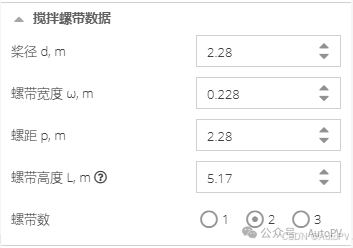

螺带数据 👇

支持单螺带、双螺带、三螺带。

设备数据 👇

03实时计算结果及计算书

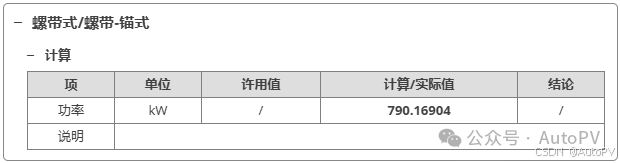

实时计算结果 👇

软件实时返回计算结果，数据修改后自动实时计算，无需手动触发，功率单位kW。

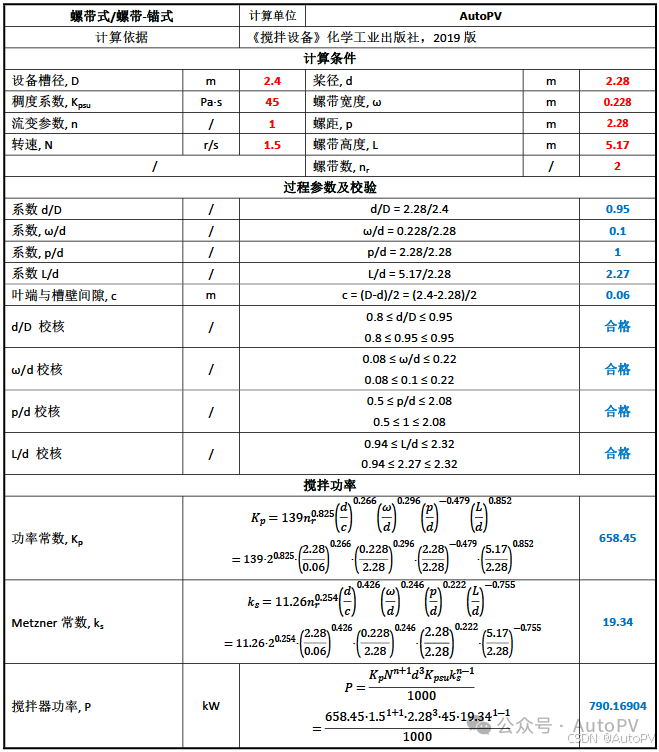

计算书 👇

公网支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。

04软件如何使用？

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

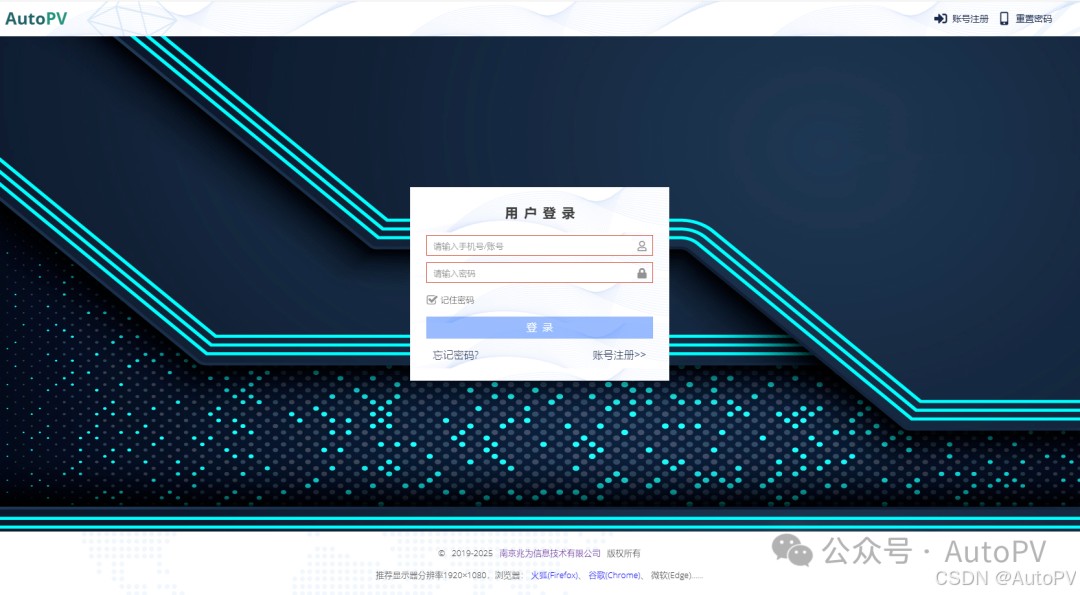

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

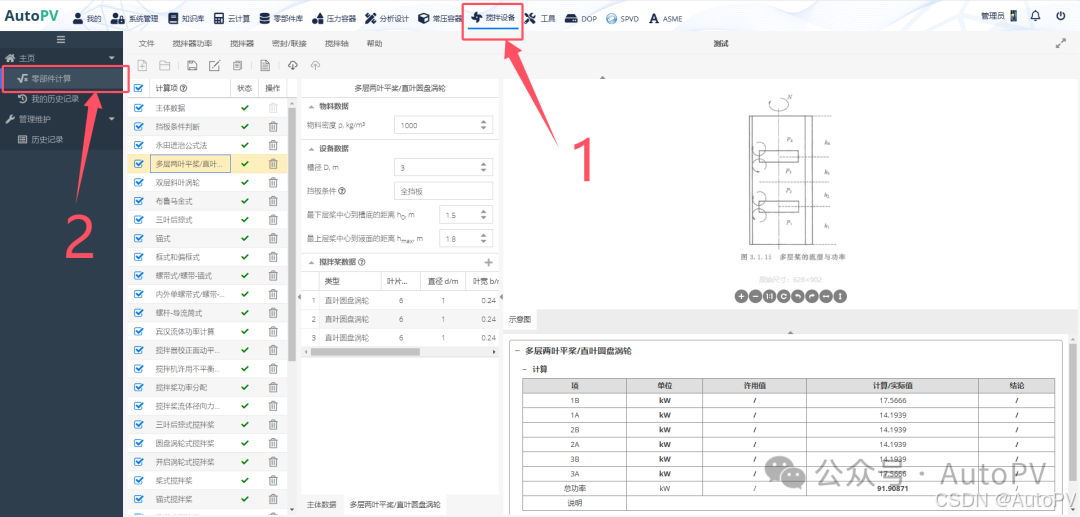

单击顶部 [搅拌设备] 菜单 👇

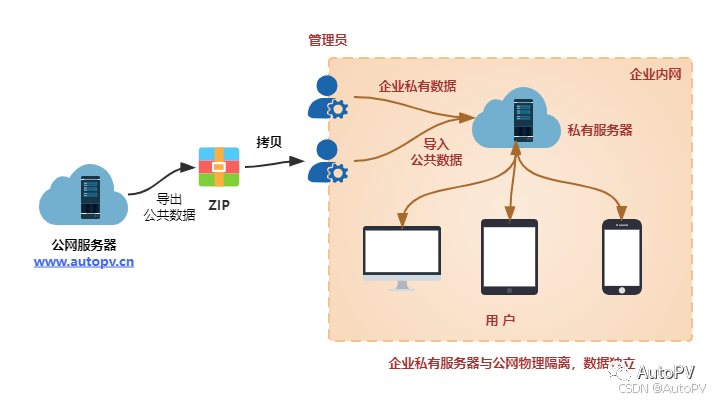

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
