【STM32+cubemx】0014 HAL库开发：电源控制（三种低功耗模式：sleep、stop、standby）

本节我们来讲一讲stm32的电源控制，也就是低功耗模式。

1）stm32的低功耗模式简介

stm32有三种低功耗模式，功耗依次降低：

睡眠模式（sleep mode），停止模式（stop mode），待机模式（standby mode）。

睡眠模式：只有内核时钟关闭，外设仍在运行；可以通过任意一个中断或唤醒事件唤醒；唤醒后回到睡眠的位置向后执行。

停止模式：关闭内核时钟、外设时钟，保留内核1.8V供电，寄存器和RAM中的数据可以保持，IO口状态也可保持；可以通过任意一个外部中断唤醒；唤醒后可回到停止的代码处向后执行，但要重新初始化时钟和外设。

待机模式：关闭所有时钟，关闭内核1.8V供电，寄存器和RAM数据不能保持（除了电源控制/状态寄存器(PWR_CSR)、备份寄存器，其他数据都丢失）；可通过唤醒引脚（PA0）上升沿、RTC闹钟中断，或者复位唤醒；唤醒后相当于复位，从复位地址开始执行。

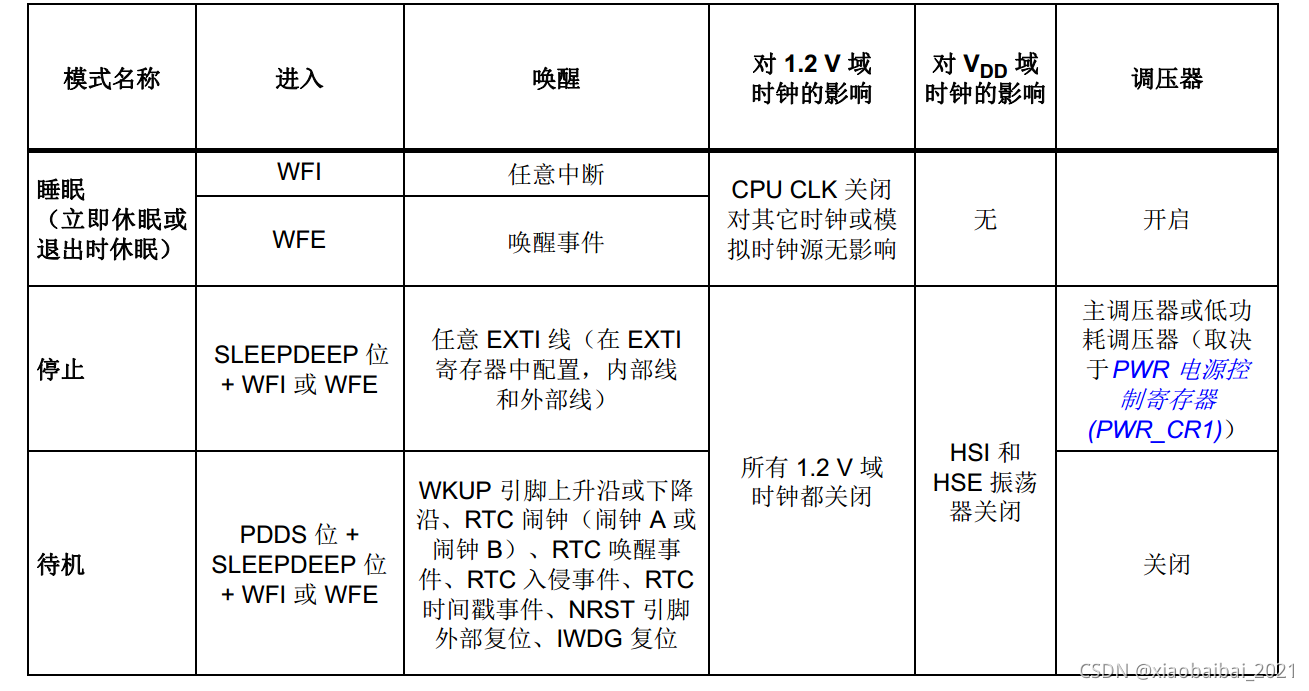

三种模式的特性汇总如下表：

当stm32执行WFI（等待中断）或WFE（等待事件）指令后，即进入低功耗模式，这是两条汇编指令，实际使用时，HAL库已经为我们封装好了函数，只需要调用相应的C语言函数即可。

2）低功耗模式的使用

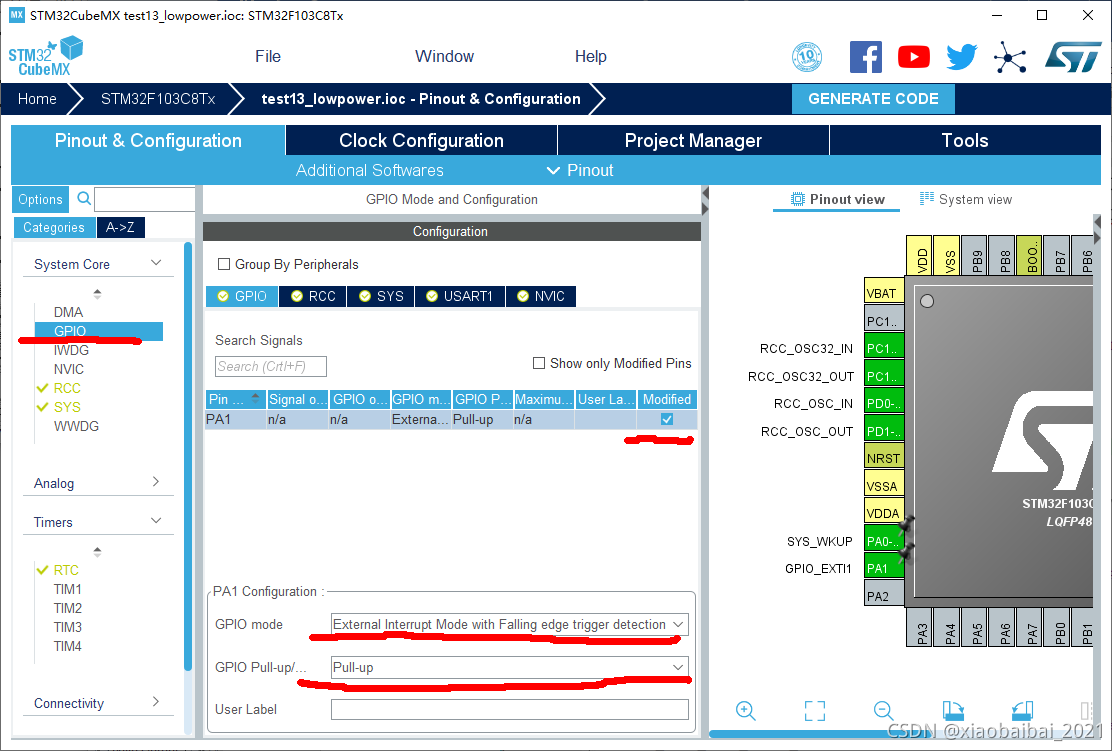

我们仍然以串口的工程为基础，在它上面添加设置，如下图，先设置外部中断：

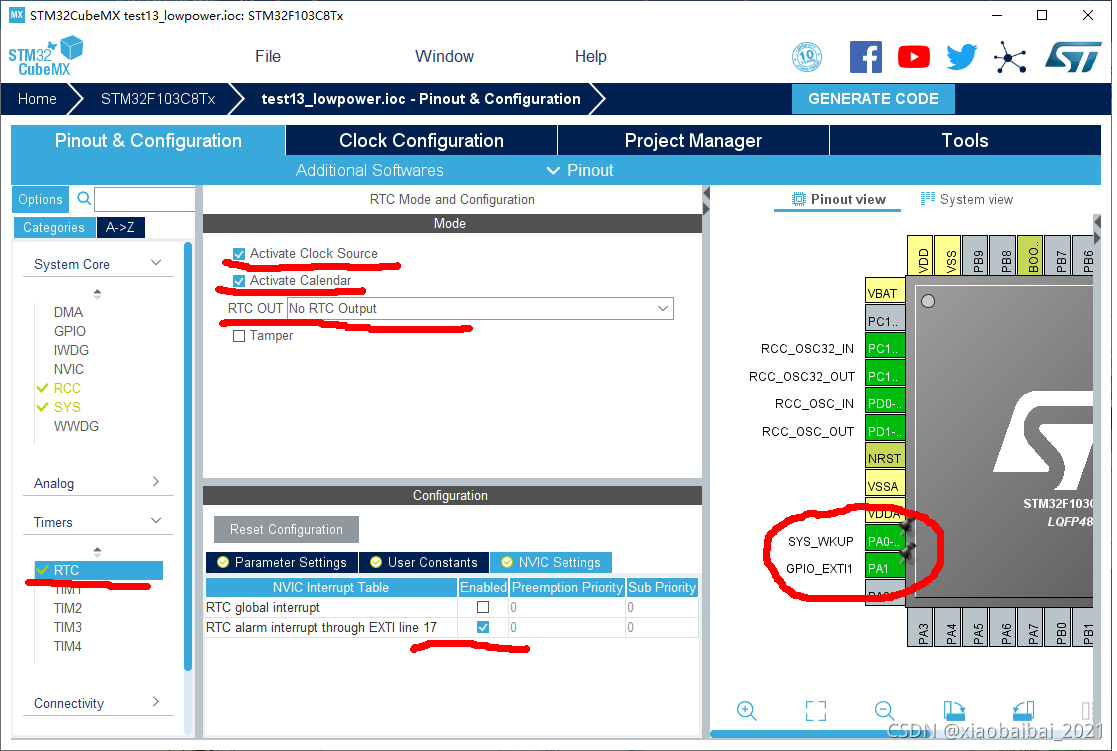

再设置RTC：
