分析一种简单的提高功率因数的电路——填谷电路

今天我们来分析在电源电路中比较常见的，一种提高功率因数的电路——填谷电路（Valley Fill Circuit）。

1）基础知识，什么是功率因数

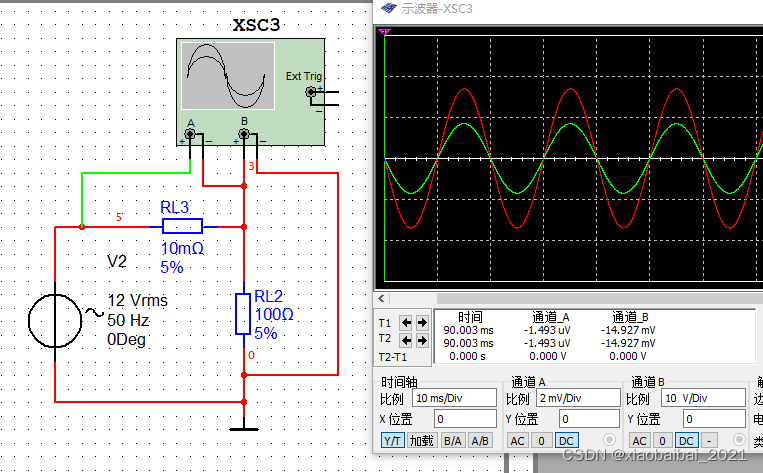

我们知道，在交流电路中，电压是正弦波形式的。如果负载是一个纯电阻，那么电压和电流的相位是完全一样的，如下图所示：

（图中的RL3是用作电流取样的，下同）

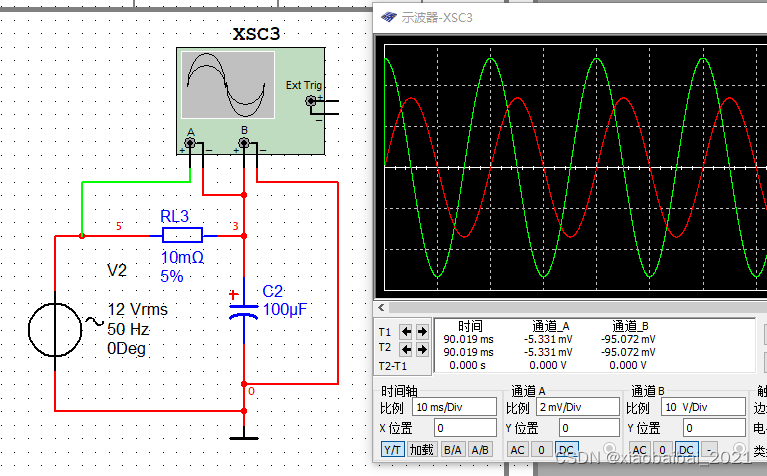

而如果负载是一个电容（或电感），那么电压和电流的相位就不同，如下图所示：
