1. 前言
这篇博客阅读官方手册5章的内容
- USB Data Flow Model
第5章描述了一些关键的概念，了解每层具体的前必须完整的阅读第5章。物理视图会在6,7,8章中详细说明，逻辑视图会在9,10章中详细说明。
学习一个协议很重要的几个点：
- 整体结构
- 特异性和共性
需要协议英文版原文的可以评论区留言，我私发，工作日我都会上线。
2. 总体介绍

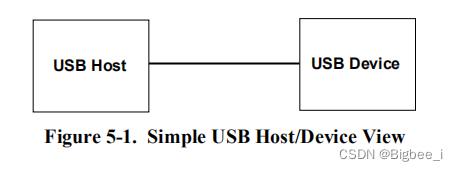

USB系统的简单视图，这体现了USB系统最重要的两个实体。
USB Host为主，USB Device为从，一切事务都是由Host发起！
分层的思想已经深入了当今任何一个计算机网络的通信协议，接下来就是分层的解释，以下内容有别于传统的物理层，数据链路层和应用层的分法。
USB协议的数据流模型，将模型分为三层：
| 名称 | 功能 |
|---|---|
| Function Layer | 通过适当匹配的Client Software为Host提供额外的功能* |
| USB Device Layer | 是USB System Software用于对Device执行通用USB操作的视图 |
| USB Bus Interface Layer | 提供了Host和Device之间的物理连接，信号连接，数据包连接 |

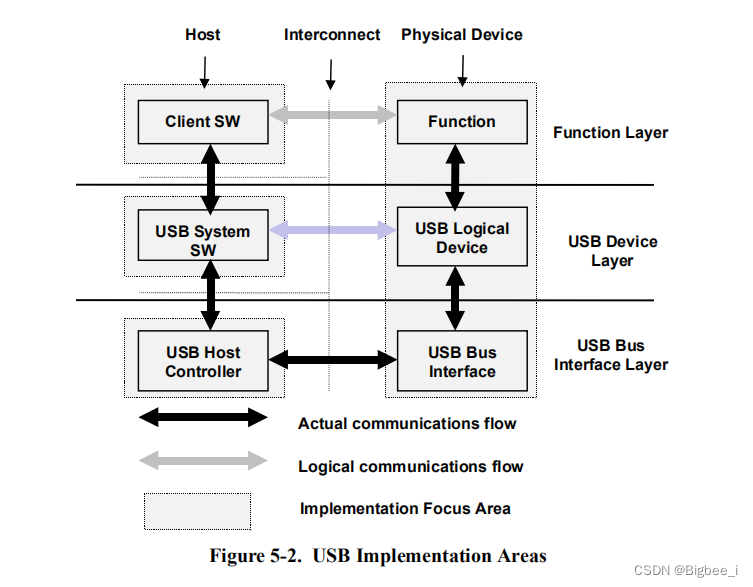

如下图5-2所示：这是本文中唯二重要的两个图：要理解记忆！
这里有四个最重要的概念，理解和记忆这几个概念对后面的细节学习帮助很大。
| 名称 | 作用 |
|---|---|
| USB Physical Device | 在USB线缆的终端，提供服务 |
| Client Software | 运行在Host上的软件，对应一个特异的USB Device，生产商提供 |
| USB System Software | 操作系统自带的，支持USB的软件 ，完成USB的管理工作 |
| USB Host Controller | 允许将USBDevice连接到Host上的硬件和软件，Host侧的USB Bus Interface |
两个重要概念在手册的后文中才会提到，但是我觉得把它放到这里更方便大家理解分层的思想。
| 名称 | 作用 |
|---|---|
| Host Controller Driver (HCD) | USB Host Controller与USB System Software之间的软件接口 |
| USB Driver (USBD) | USB System Software与Client Software之间的接口 |
这样分层其中一个好处就是：Client Software开发工程师无需关心USB Host Controller的具体实现。
3. 重点介绍
接下来分四个部分介绍重要概念，分别是：
- Bus Topology（总线拓扑）
- Communication Flow Models（通信流模型）
- Bus Access Management（总线访问管理）
- Special Consideration for Isochronous Transfers （同步传输需要考虑的）
3.1 总线拓扑
这一节主要从四个角度说明：
- Host and Devices: USB中最重要的两个元素
- Physical Topology: USB各个元素时如何连接的
- Logical Topology: USB各个元素的分工
- Client Software-to-function Relationships: client software和对应的function是如何关联的
3.1.1 Host and Device
Host端由三个部分组成：
- USB Host Controller
- Aggregate USB System Software (USB Driver, Host Controller Driver, and host software)
- Client Software
Device端也是有三个部分组成：
- USB bus interface
- USB logical device
- Function
USB Device为Host提供了额外的功能。USB Device提供的功能类型差别很大。但是，所有的USB Device都为Host提供相同的基本接口（interface）。这允许Host以相同的方式管理不同USB Device
3.1.2 Physical Bus Topology
物理总线结构：树状图
USB上的Device通过一个分层的星形拓扑结构在物理上连接到Host上
compound device的思想：

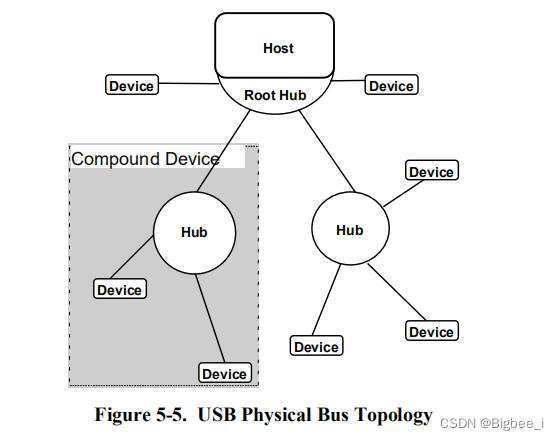

compound device：一个hub和多个device打包，组成一个的新的device，在USB系统中只会被分配一个Device地址，但是 compound device内部的Hub会为其下面的每个Device分配地址。结构如下图5-5所示：

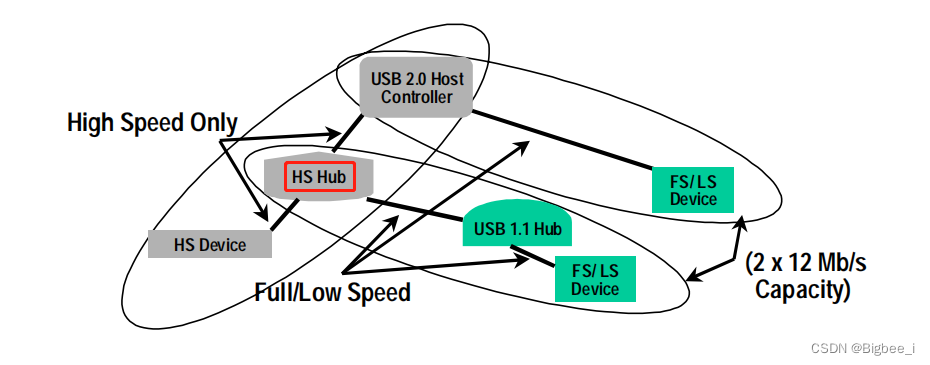

注 在High Speed的系统中，Hubs还充当了一个特殊的作用，将Full/Low Speed的环境与High Speed的环境隔离开来，可以理解为每个High Speed Hub基本上增加了一个（或多个）额外的Full/Low Speed Bus；
3.1.3 Logical Topology
Host与Logical Device的关系：根与节点

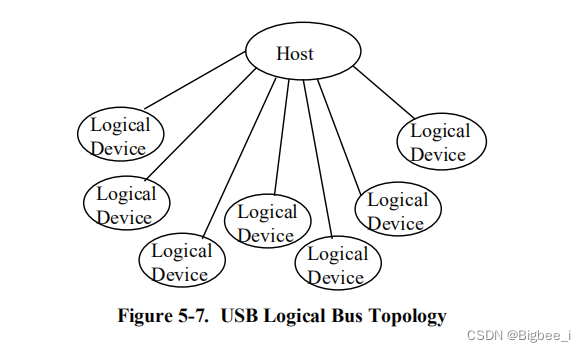

当把Hub也看做一个Logical Device时，逻辑视图可以简化为下图

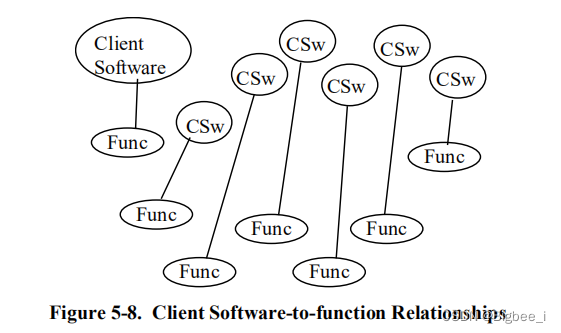

3.1.4 Client Software-to-function Relationships
Client Software与function中的interface之间的关系：一一对应
Client Software必须使用USB software programming interfaces来操作对应的function，而不是直接操作function。（更加细化的分解可以看下文的图5-10）
3.2 通信模型（重点）

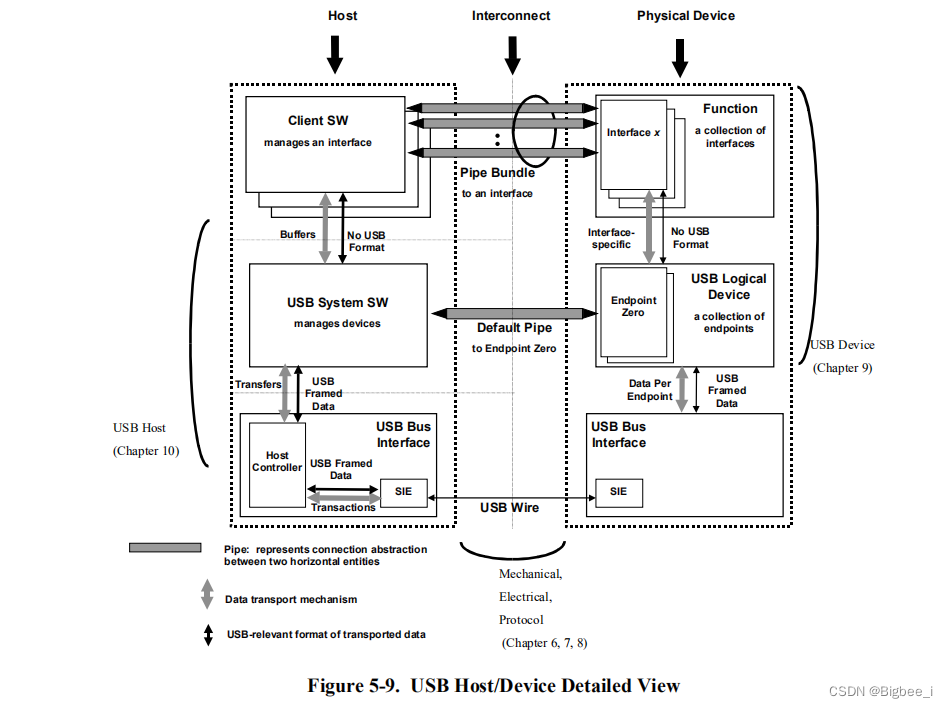

此模型展示了Client Software <> function的数据流，如5-9图所示：
USB Logical Device是endpoint的集合。在Function的视角里，endpoint的集合是interface。
The USB System Software通过the Default Control Pipe管理device。

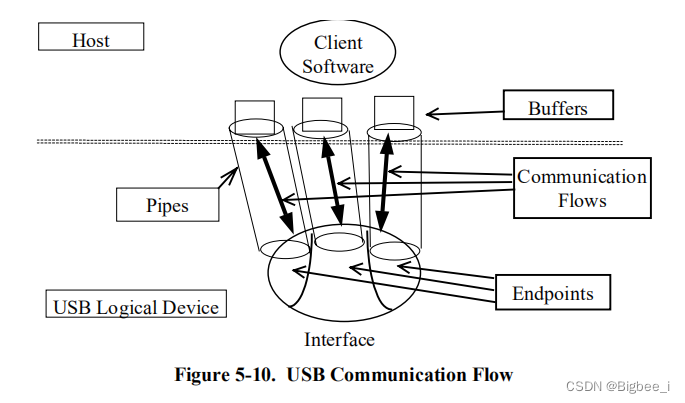

在上图中，Client software表示为集合的形式，在实际的一个USB系统中，Function不止一个interface。Client software通过Pipe bundles (与endpoint集相关联)管理interface。Client software发起请求，在host上的 buffer 和USB device 的endpoint 之间传输数据。具体过程如图5-10所示：
3.2.1 Endpoint
可以说Endpoint的概念在这一章的内容中是最重要的。因为它是Host与Device通信的终端。任何一个Device都由多个相互独立的Endpoint组成，每个Device在连接到系统时，会被分配一个特有的地址，而Device内的每个endpoint在设计之初就被分配了 the endpoint number，每个endpoint还有一个单向的方向，所以，一个系统中的每个endpoint都是唯一的。（加粗的三点使endpoint唯一）
Endpoint有如下特征：
- 总线接入频率/延迟要求
- 带宽要求
- Endpoint number
- 错误处理行为要求
- 端点能够发送或接收的最大数据包大小
- 端点的传输类型
- 在端点和Host之间传输数据的方向
简单的Endpoint组合的集合来实现更加复杂的功能。
在每个Device中都有两种Endpoint：
-
endpoint0：
前面说到endpoint的传输都是单向的，但是0不是，它是双向的。The USB System Software使用endpoint0初始化逻辑Device，因为endpoint0在上电后就能被使用。这种配置方法被称为：the Default Control Pipe。 -
其他endpoint：
low speed Device最多两个endpoint（除endpoint0之外）
full speed Device最多15个输入+15个输出（除endpoint0之外）
上电后无法使用，需要完成配置之后才可以
3.2.2 Pipe
USB Pipe是Device上的endpoint与Host上的Client Software之间的关联。Pipe允许数据在Host上的内存缓冲区到Device上的endpoint之间移动。有两种互斥的管道通信方式：
- Stream: Data没有usb定义的结构
- Message: Data按照usb定义的结构
无论是何种方式，USB都对它们进行透明传输，不解释数据。Pipe与如下特性相关：USB数据带宽、传输类型、endpoint的属性、最大数据有效载荷大小。
这里有一个特殊的Pipe：
the Default Control Pipe： 由endpoint0的两个端点组成的管道，Device通电并复位，则此管道始终可用，the USB System Software使用the Default Control Pipe来确定Device识别和配置要求，并配置Device。the Default Control Pipe归the USB System Software软件所有，其他软件想要使用必须通过the USB System Software。
Software client 通常通过 I/O Request Packets (IRPs) 来请求数据，将其发送到pipe中，等待完成和回复。如果在非同步传输时，遇到以下两种情况将停止IRP，之前所有未完成的IRP都将被放弃：
- a STALL send to a host
- three bus errors in a IRP
Stream Pipe：
没有数据结构的要求，从一端流入，并以相同的顺序流出（First-in，First-out），但是一个Pipe中的传输流向总是单向的，每个单向的Pipe会绑定一个endpoint number（相反的Pipe还是可以使用这个endpoint number）
Stream pipes 支持bulk、isochronous、interrupt 传输模式
Message Pipe：
Message Pipe与endpoint的交互方式与Stream Pipe不同。
一般分为三个步骤：
- 从Host向USB Device发送一个请求。
- 进行数据传输。
- 传输状态信息。
Message Pipe允许在两个方向上的通信流，The Default Control Pipe是一个Message Pipe。
