使用Multisim中的示波器显示电流波形

最近使用Multisim进行电路仿真时想用示波器观察电流波形，在网上查了查，发现所讲的方法好像跟实际软件对不上，于是自己看了看，发现其实是出了一点偏差，所以写下来跟大家分享一下。

首先说一下网上的方法，网上很多方法都是说使用仪表里面的current probe，虽然这确实可以显示实时电流，但无法将电流波形在示波器中显示。要想在示波器中观察电流的波形，要用的仪器不是current probe，而是current clamp，也就是电流钳，它能够将流经的电流转成电压并输入到示波器中进行显示。要放置电流钳，可以如下图所示，点击Simulate > Instruments > current clamp

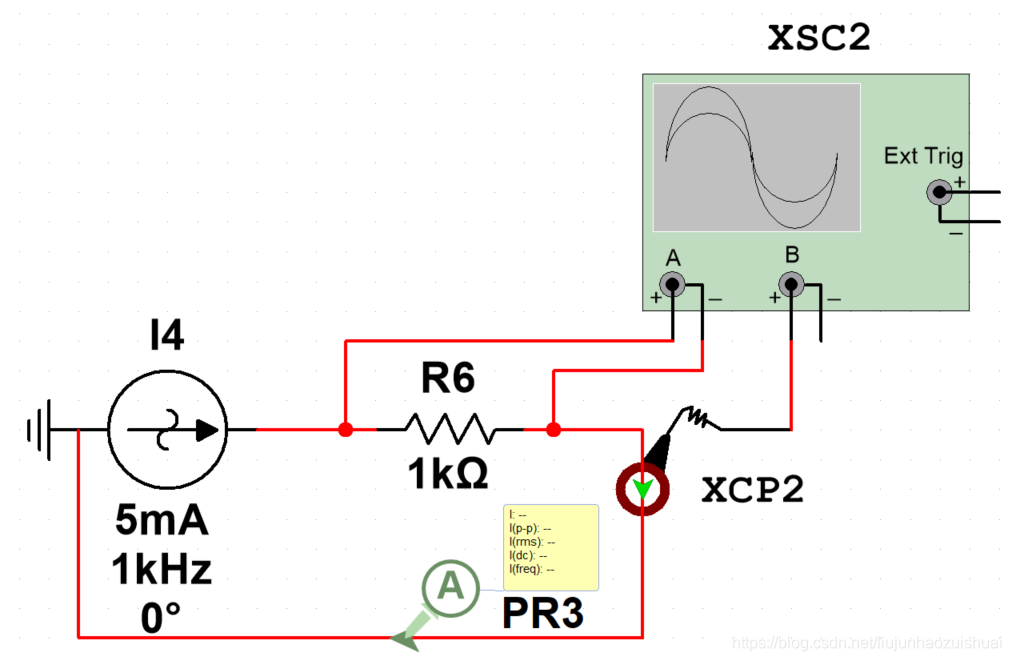

调出current clamp后，只需像current probe一样，将它串在想要测量电流的回路上即可，如下图的XCP2所示。

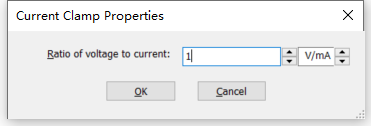

双击图纸上的current clamp，可以打开current clamp的设置界面如下图所示，要设置的参数主要是电压对电流的比例，也就是current clamp在流经单位电流的时候输出的电压大小。下图中设置为1V/mA，也就是说如果回路中流过的电流是1mA，则电流钳输出的电压为1V。该参数可以按需设置。

这就是在Multisim中使用示波器观察电流波形的方法，希望对大家有所帮助。本人水平有限，如果模型中有任何错误，欢迎大家批评指正。
