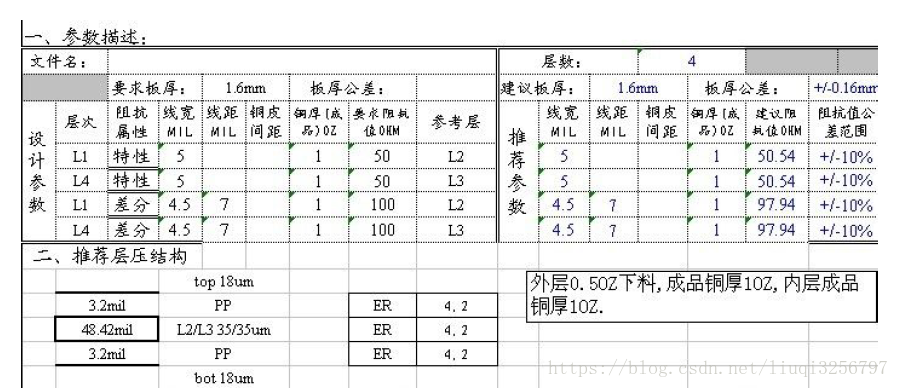

四层板 1.6mm 阻抗设计



四层板板厚1.6MM,外层信号线要求控制50欧姆特性阻抗和100欧姆差分阻抗。

      上下线宽差0.5mil

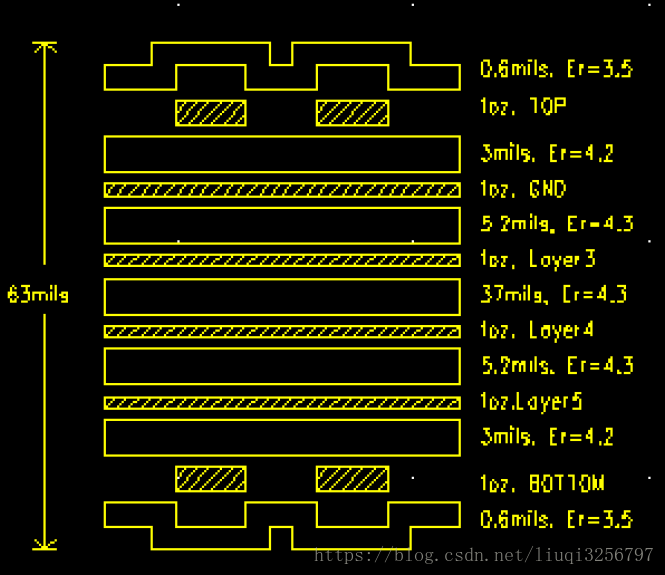

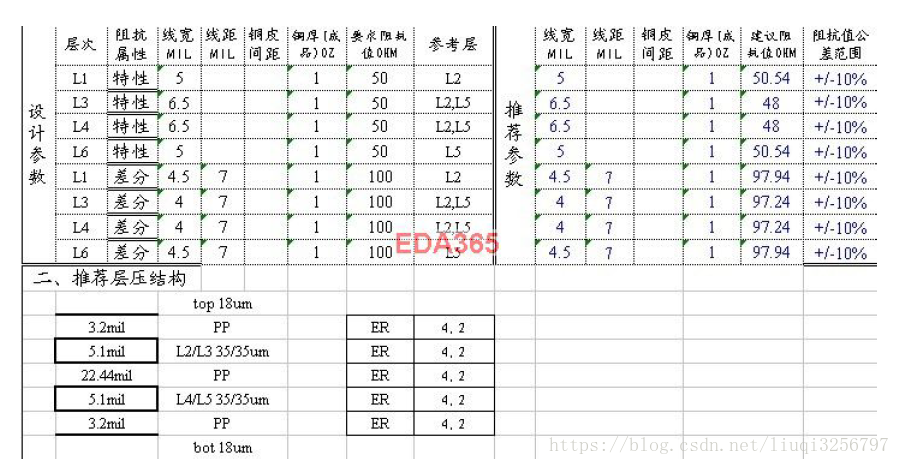

六层板阻抗设计

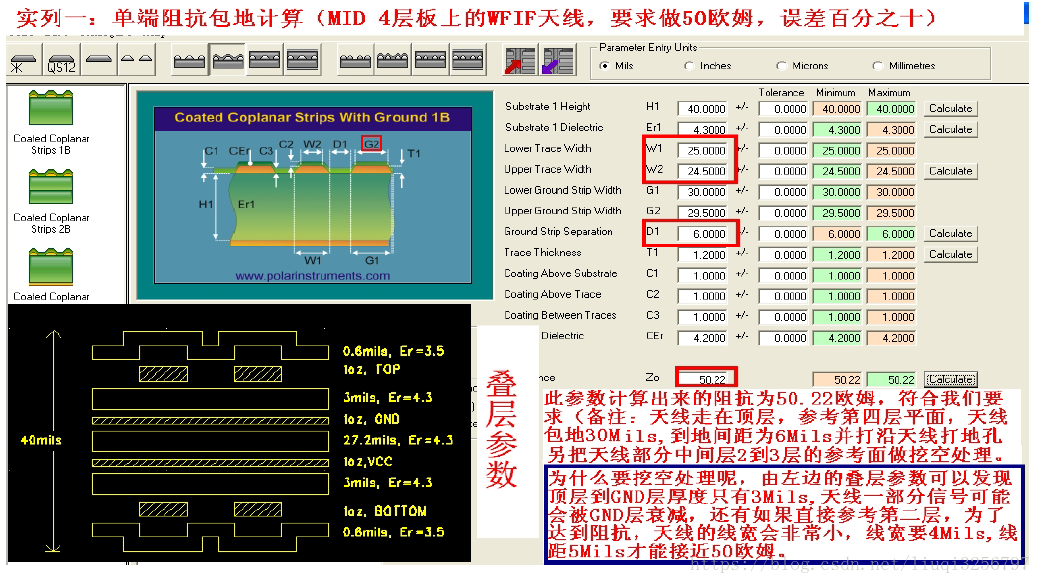

常用阻抗计算：

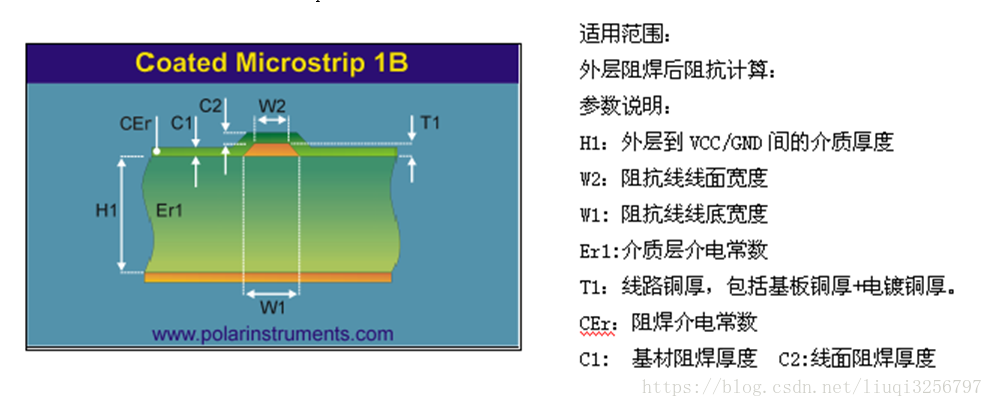

单端：

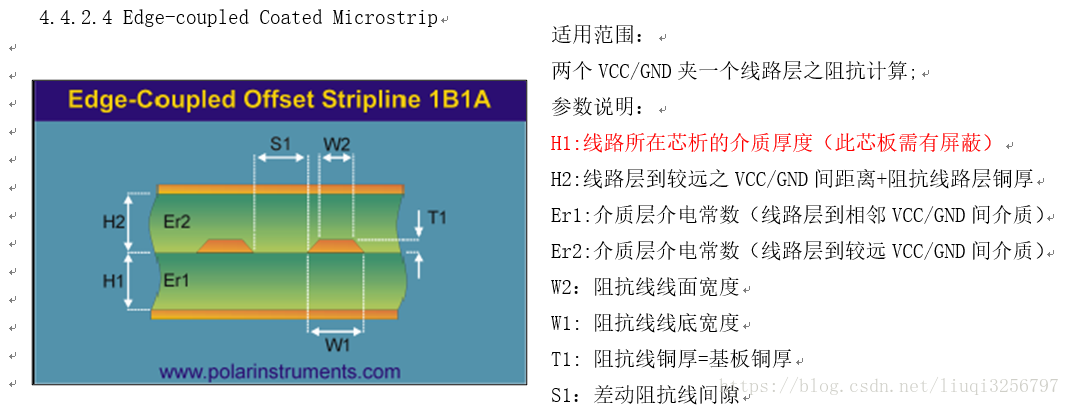

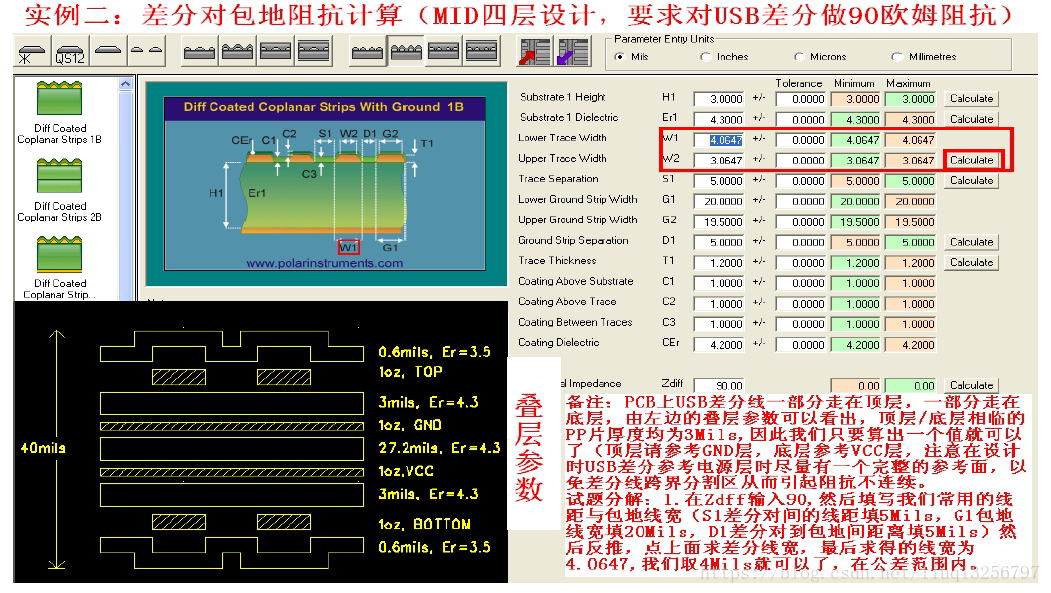

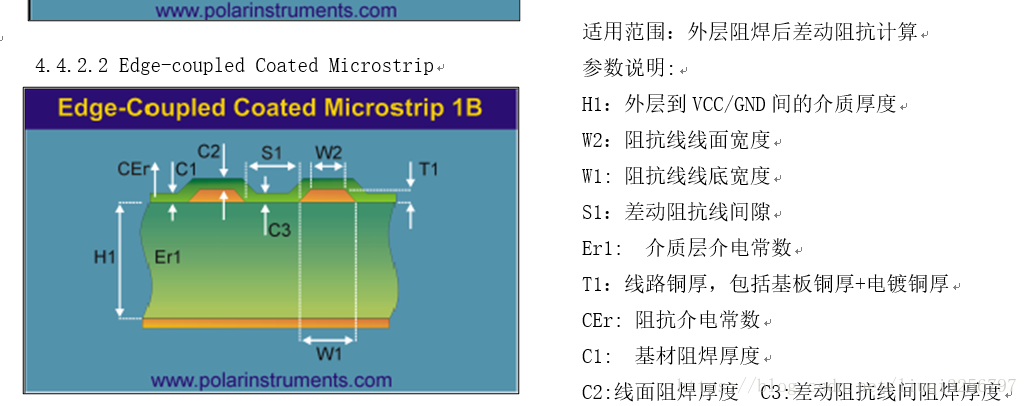

差分：

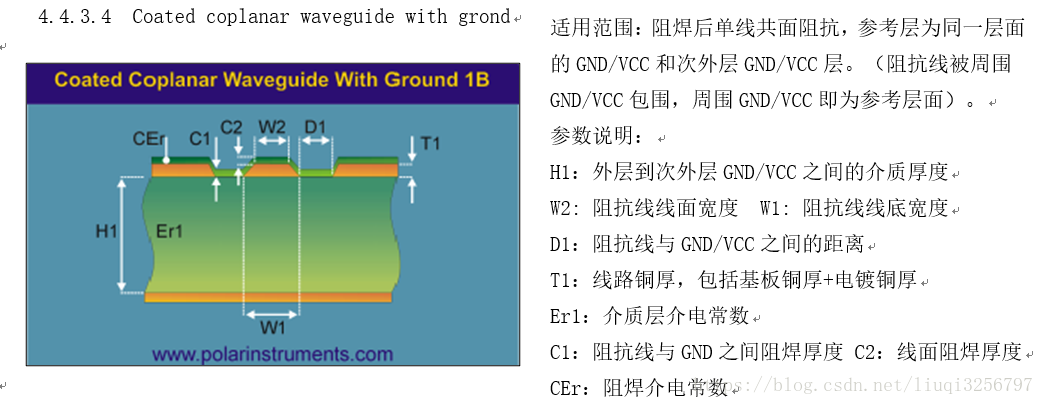

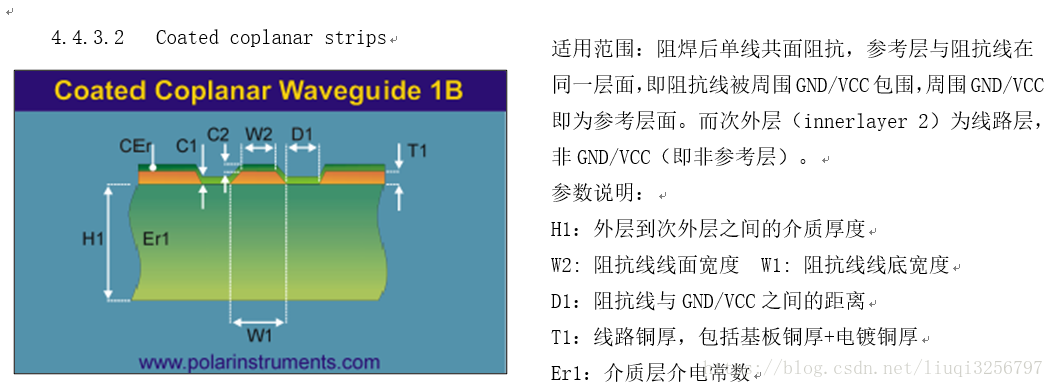

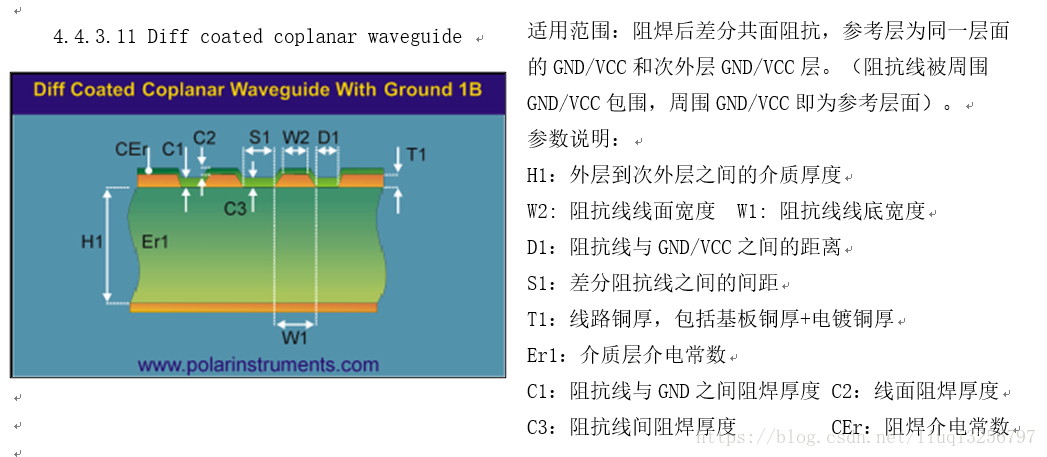

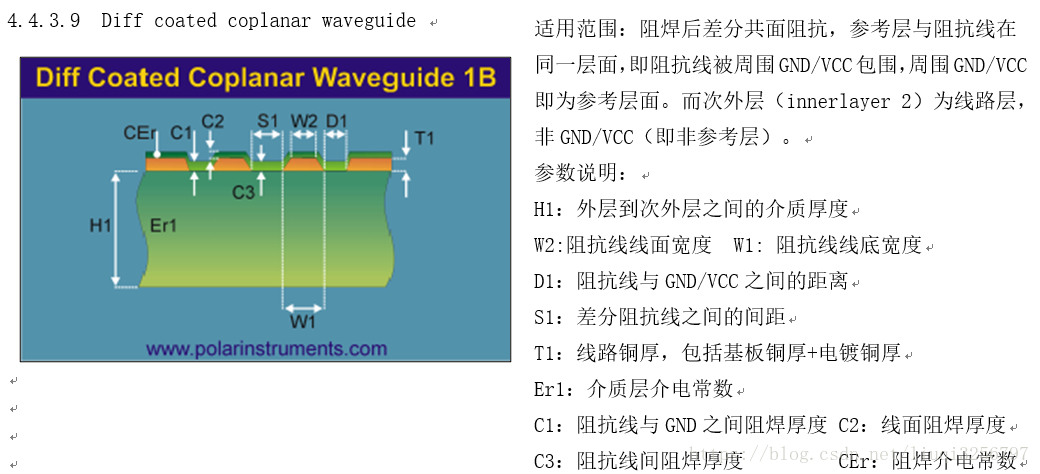

共面阻抗：
