DICOM笔记-CT图像的边界

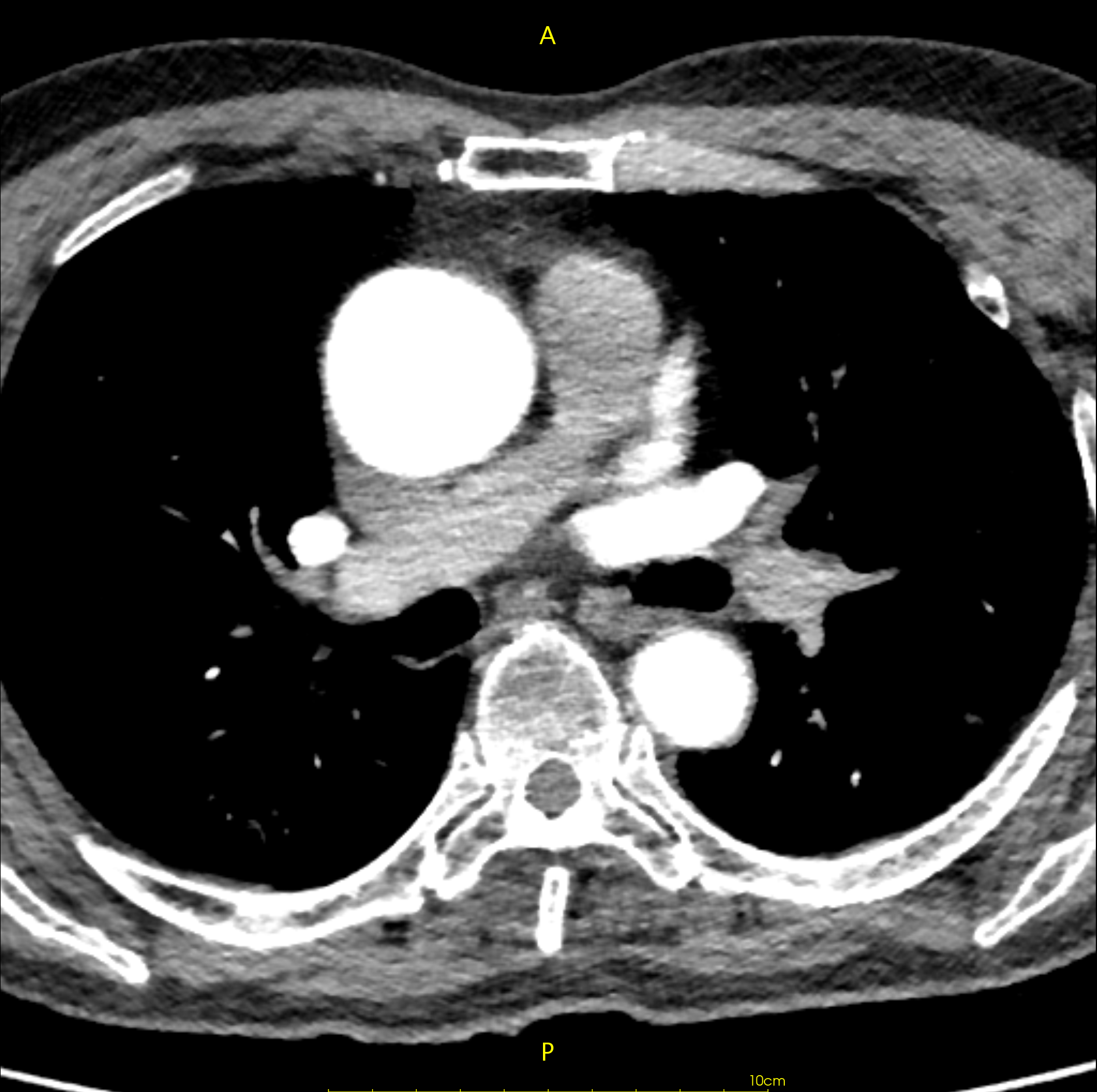

        常见CT图像在有效范围内都是有效CT值。

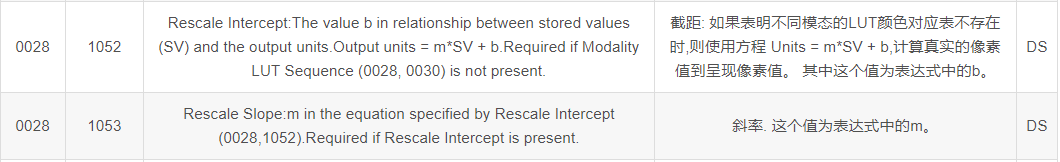

        对CT值的处理也就仅限于做斜率和截距的线性处理；

         可参加常用的DICOM标签信息：

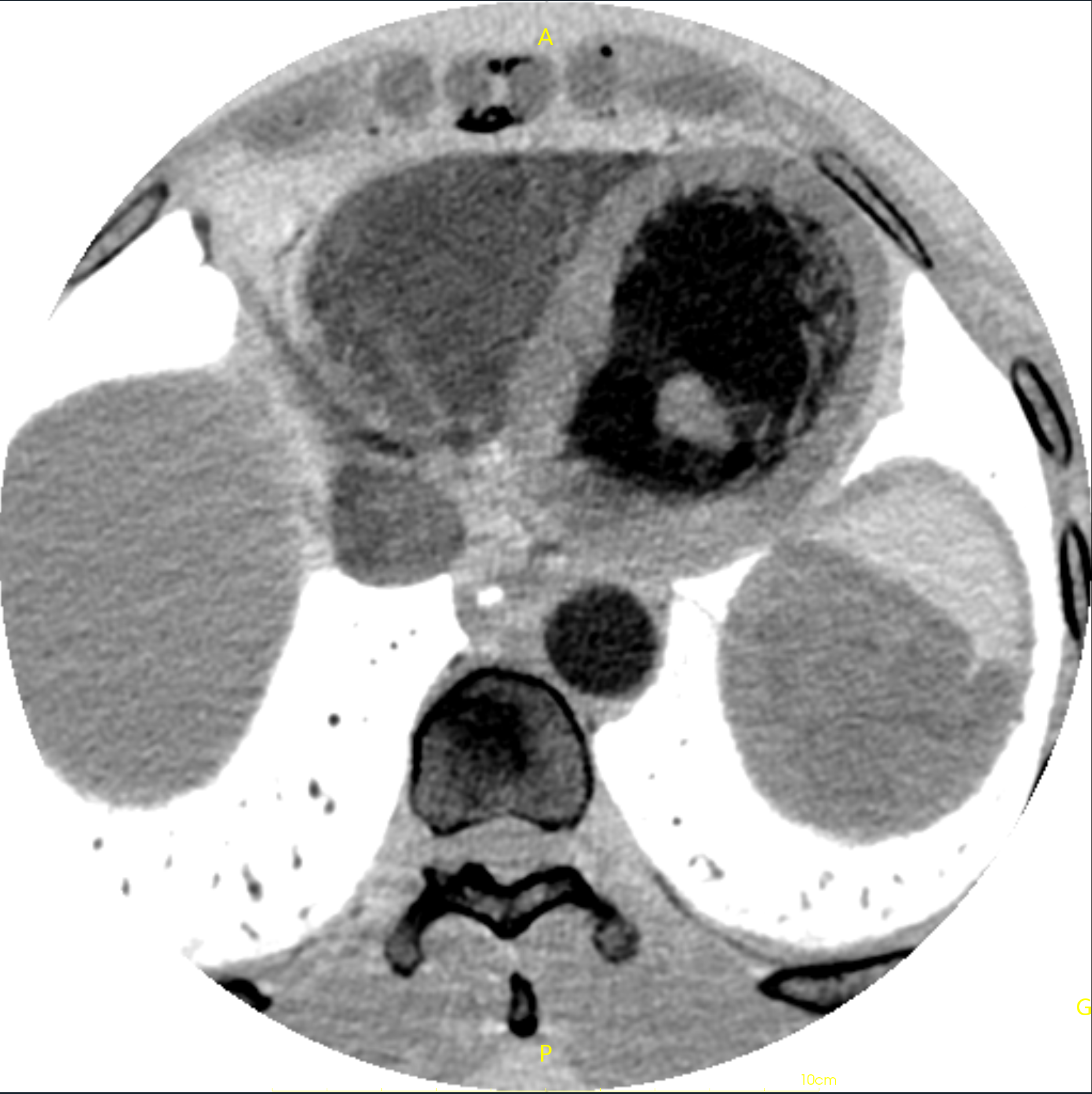

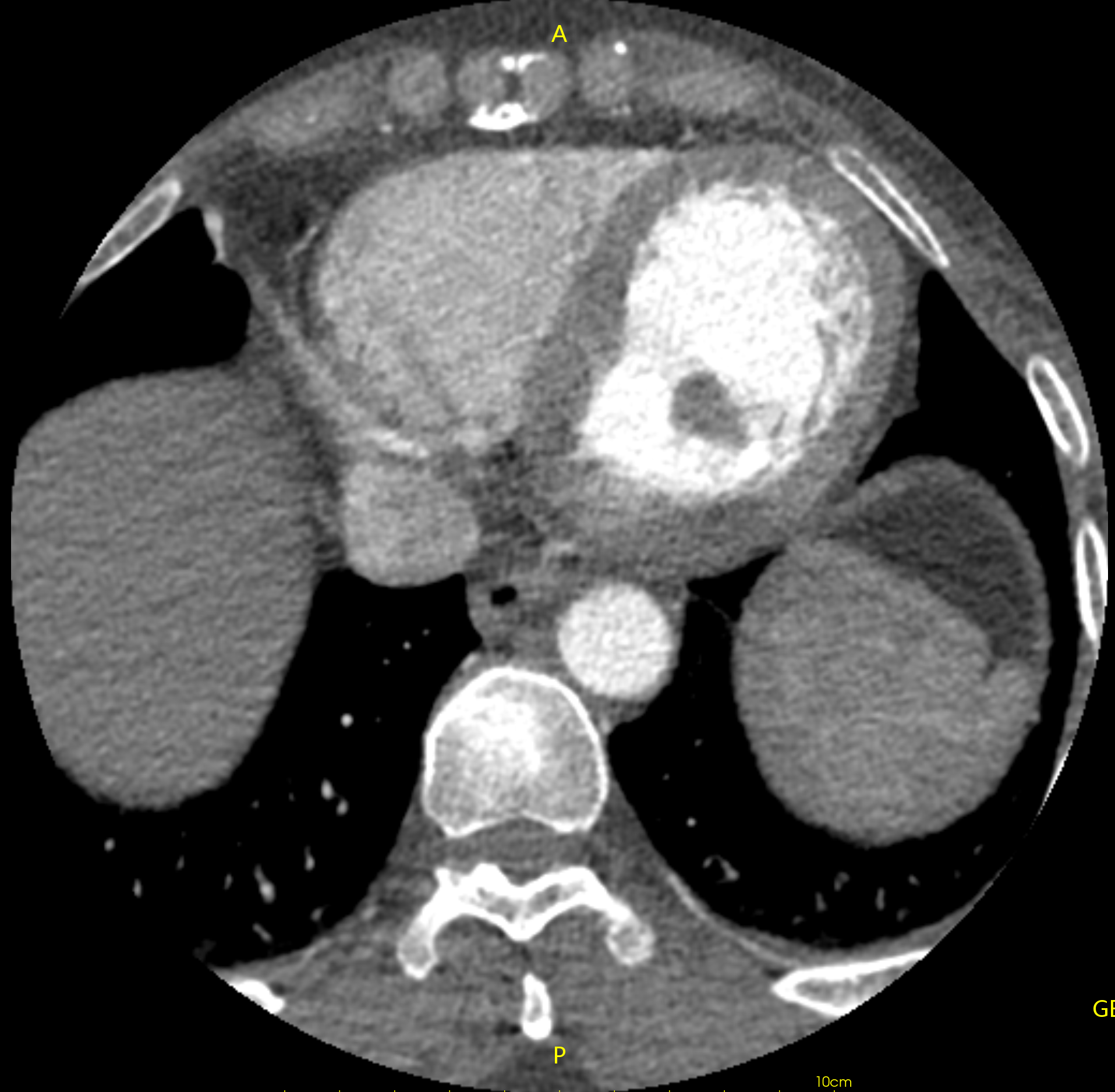

DICOM笔记-DICOM常用Tag标签汇总_dicom tag列表_黑山老妖的博客的博客-CSDN博客文件引言MetaInfoGroupElementTag Description中文解释VR00020000File Meta Information Group LengthMeta Info的长度UL00020001File Meta Information VersionMeta Info的版本OB00020002Media Storage SOP Class UIDSOP Class UID同Data Set里的SOP class UIDhttps://blog.csdn.net/liushao1031177/article/details/117696381        如果遇到下面这种有明显边界的ct影像，如何才能区分哪些是有效的CT值，哪些是背景值？



          我们可以根据0028,0103内值来区分图像是否被填充过，如果pixel representation为0，则该CT图像未被填充过，其内部像素值都表示有效CT数值；如果pixel representation为1，则该CT图像内有两部分CT值，一部分是有效CT值，另一部分是填充值，只是为了把图像展示成矩形图像；

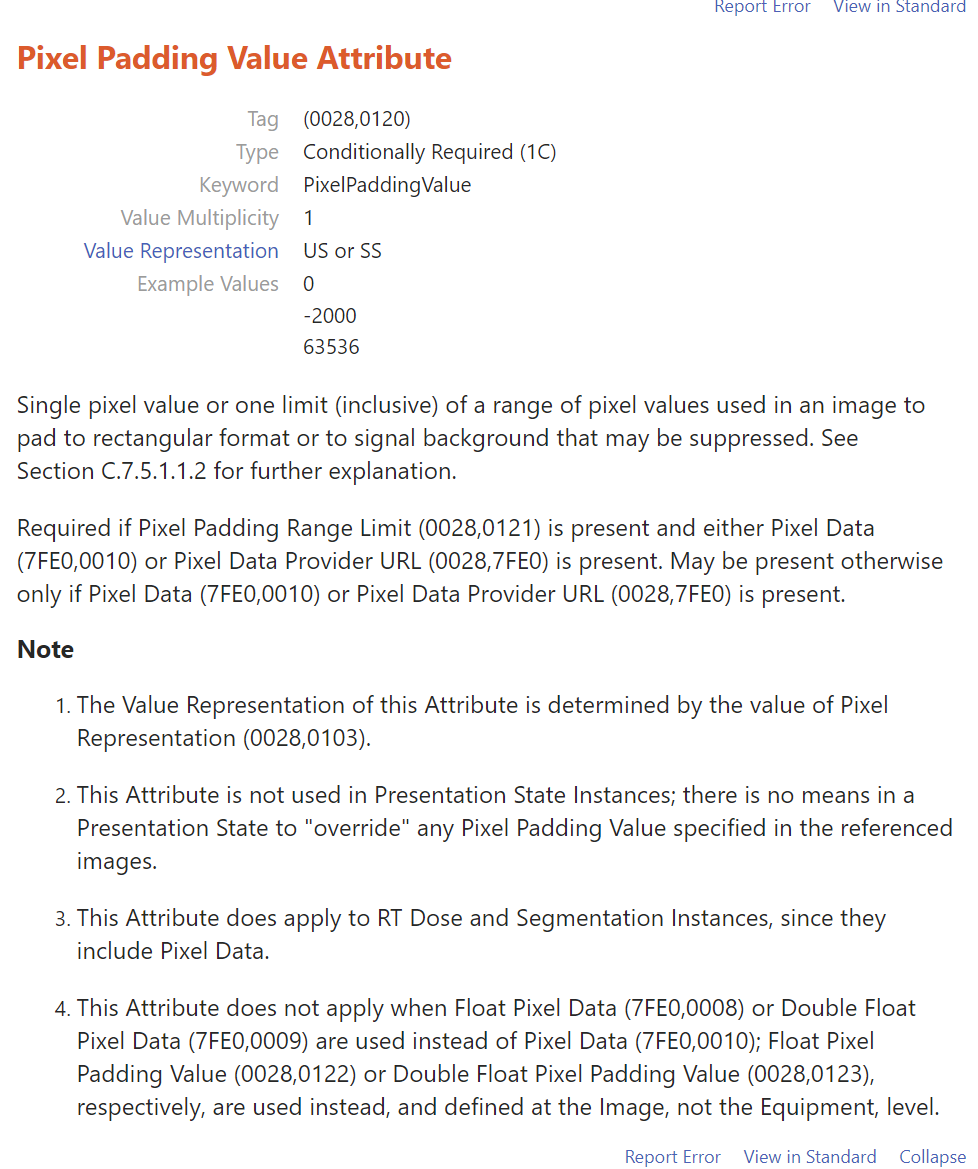

        详细内容可见dicom tag的说明： Pixel Padding Value Attribute – DICOM Standard BrowserSingle pixel value or one limit (inclusive) of a range of pixel values used in an image to pad to rectangular format or to signal background that may be suppressed. See Section C.7.5.1.1.2 for further explanation.https://dicom.innolitics.com/ciods/rt-plan/general-equipment/00280120

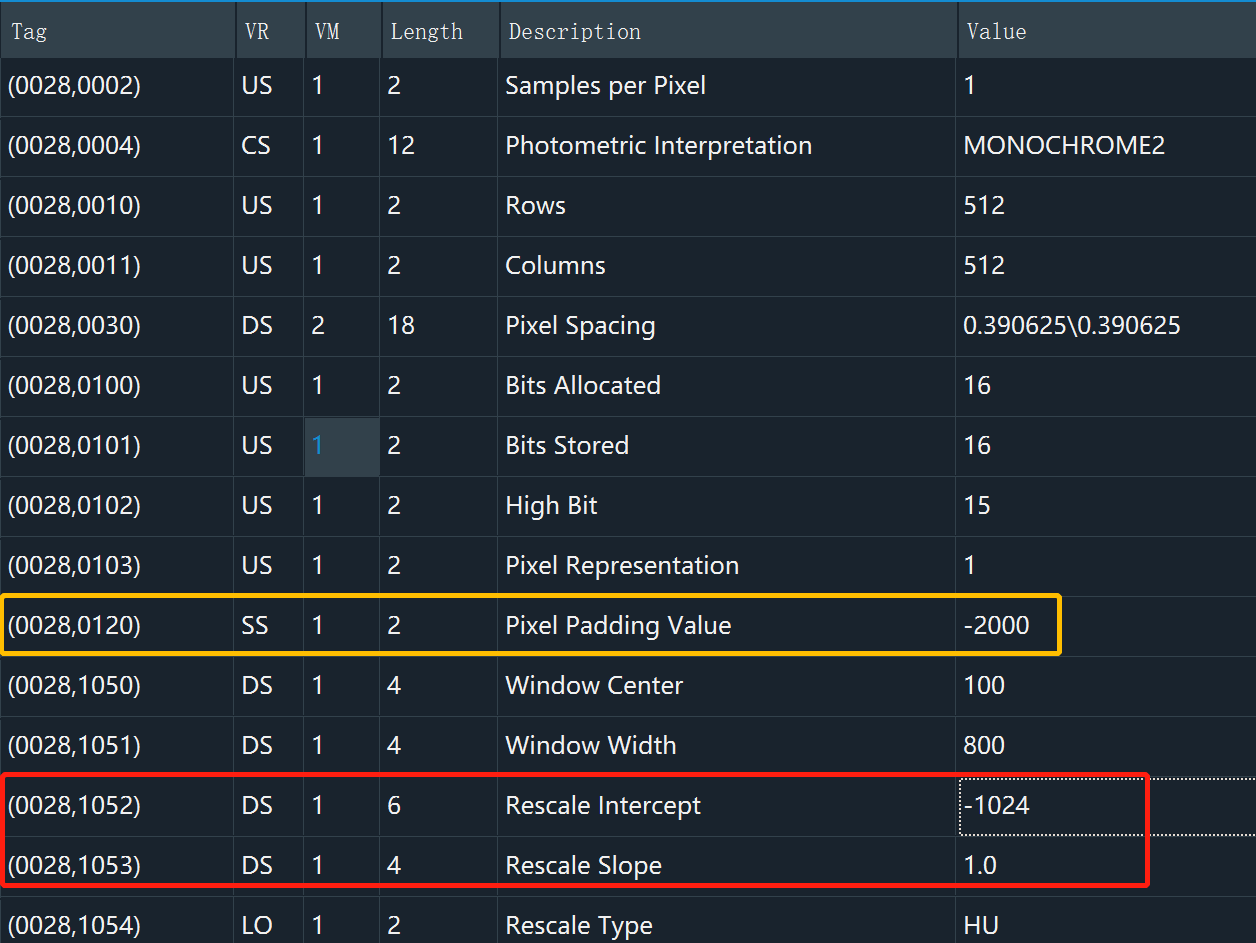

        我遇到的这个数据中，0028,0103为1，则存在0028,0120值，其值为-2000。

        由于图像的斜率为1.0，截距为-1024，则-2000就会在线性变换后为-3024；

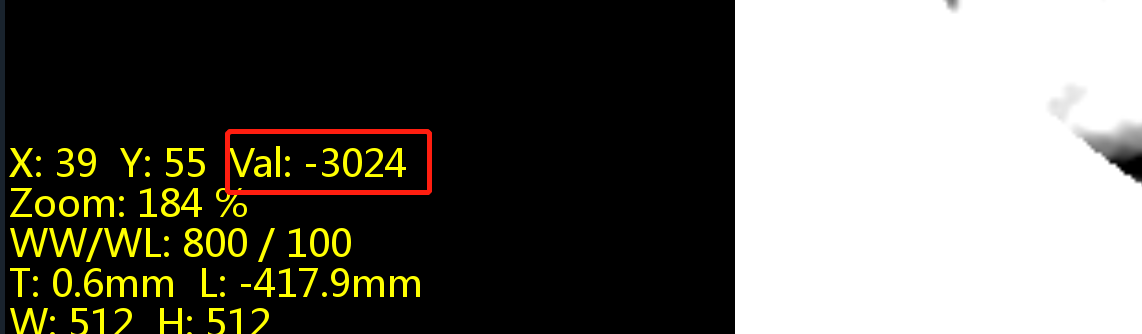

         找一个背景值，可以看到该值为-3024；则像素值为-3024的像素即为填充像素，可以在后处理中过滤掉；
