【IoT】 产品设计之结构设计：如何设计产品按键

1、硅胶按键功能实现有两种接触方式

1）硅胶按键按压在DOME片（锅仔片）上

通常用在手机、儿童手表手机、防水手机等防水设备上。

2）硅胶按键增加导电基，一种黑色的导电碳粒，实现回路导电

通常用在遥控器、电脑键盘、特殊设备上。

两种方式结构设计原理是一样的，按键的固定与配合间隙与行程要确保好。

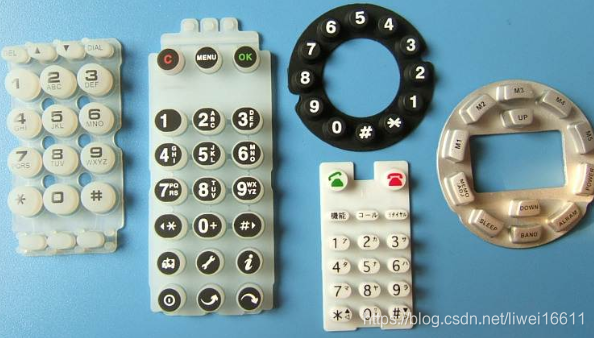

2、硅胶遥控器按键的结构方式（导电基）

按键帽为大颗粒实心的，触点为黑色导电基，通过压注成型融合为一体，那么这种按键结构设计时需要注意那些呢?

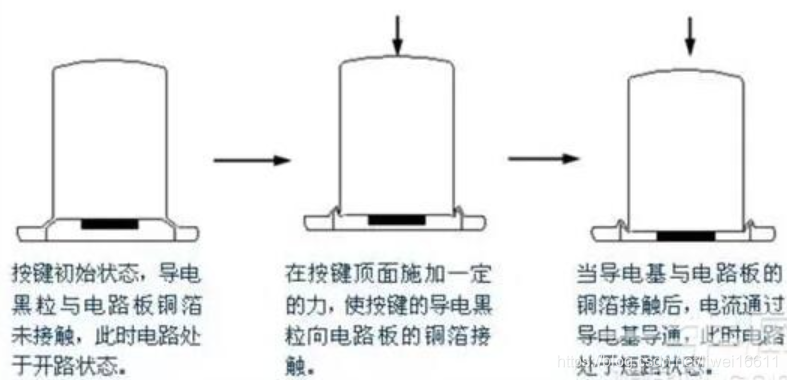

最主要的是按键按压回弹的手感，由于没有DOME片实现回弹，就需要硅胶设计自行反弹，详解原理见下图：

 注意按键帽与导电基按压时需要设计一个薄壁斜面，内斜面角度在45度以内，斜壁厚度在0.3-0.6之间，常规取0.5。需要注意的是
