AI硬件产品怎么做？——串口设备接入小智AI

目录

整体架构

硬件连接与配置

小智AI固件烧录

语音理解过程

协议转换

作者简介

---

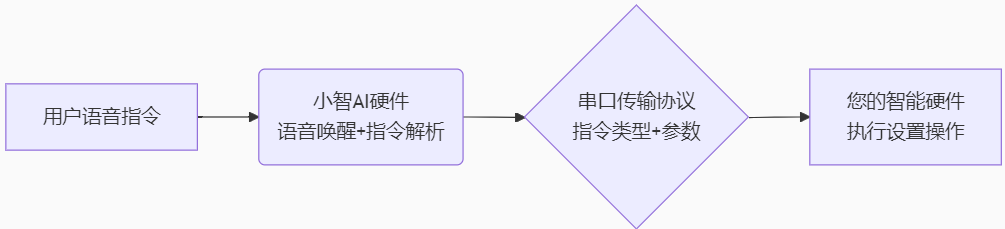

整体架构

硬件连接与配置

硬件接线

所需接口：

连接小智AI开发板（如ESP32-S3-DevKitC-1）与设备：

• • TX（小智）→ RX（设备）

  • RX（小智）→ TX（设备）

  • GND → GND（共地防干扰）

注意事项：

• • 使用USB转TTL模块时，需确保波特率一致（推荐115200）；

  • 若设备无串口，可用CH340等转换芯片接入MCU的UART引脚。

小智AI固件烧录

步骤：

• • 下载专用固件。

  • 使用flash_download_tool，选择ESP32-S3芯片类型。

  • 设置烧录地址为0x0，波特率921600。

  • 连接开发板后执行擦除→烧录。

验证：烧录成功后，小智启动并发出配网热点（如Xiaozhi-XXXX）

串口通信协议设计

协议格式（JSON或自定义二进制）：

指令类型|参数长度|参数内容

应用场景：

设置密码：SET_PWD|6|123456

调节温度：SET_TEMP|2|25

关键设计原则：

指令分类：

指令类型 功能码 参数示例

设置密码 0x01 长度+ASCII码

调节参数 0x02 数值（整数）

校验机制：

添加CRC8校验位（如0x01|6|123456|0xC3）。

分隔符：使用|或\n作为帧结束符。

语音理解过程

输入：用户说“请将用户密码设置为123456”

处理：小智AI内部完成三层转换：

• • 声波 → 文字（如同语音输入法）

  • 文字 → 意图理解（理解这是“密码设置”操作）

  • 意图 → 结构化指令（生成机器能懂的JSON），就像餐厅的点菜单，把顾客需求标准化后传给厨房

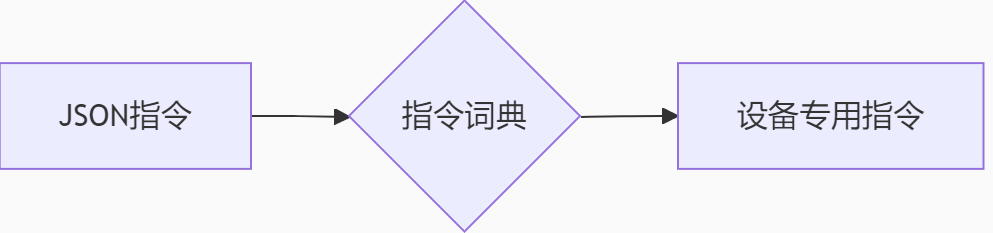

协议转换

• 转换规则：

  • 密码设置 → SET_PWD

  • 123456 → 十六进制代码

• 输出结果：AA 01 06 31 32 33 34 35 36 55（机器语言）

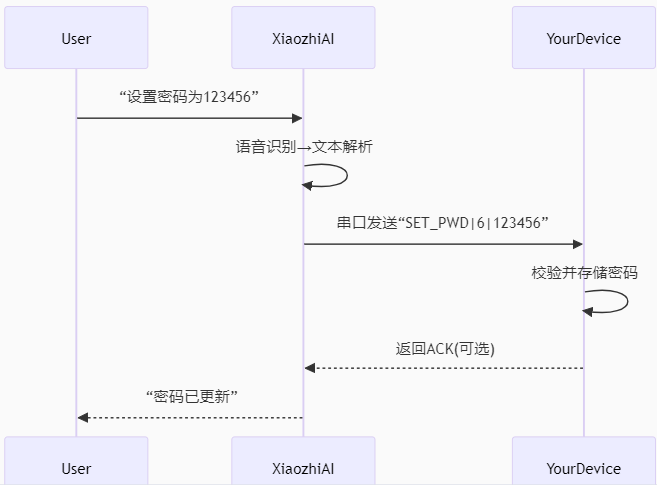

完整实现路径

需要注意的是，一般产品都会考虑安全性问题，

若需高安全性，可在协议层加密（如AES-128），避免密码明文传输。

通过以上步骤，硬件团队可快速完成集成。

实际开发中建议先使用AT指令模拟器，验证协议逻辑，再部署到物理设备。

实现关键点

三张表：

• • 指令映射表，确定支持哪些语音指令，比如“设置密码”=SET_PWD；

  • 参数规则表，设定业务规则边界，比如密码长度范围：6-12位

  • 设备响应码表，定义返回码，比如0x55=成功, 0xEE=参数错误

风险控制：

• • 错误指令：设置“确认环节”：“确定要修改密码吗？” ，避免误操作

  • 安全漏洞：禁止语音传输原始密码，用***代替敏感信息

  • 设备无响应超时提醒：“设备未响应，请检查连接” 明确问题定位。
