20W A+C双口pd快充充电器方案

最新推荐文章于 2025-05-03 09:40:09 发布
最新推荐文章于 2025-05-03 09:40:09 发布
阅读量679 收藏 3
点赞数
分类专栏： 芯片 文章标签： c语言 物联网 开发语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/liwei_521/article/details/129427043
版权
针对苹果手机快充市场的巨大需求，骊微电子推出20W A+C双口PD快充充电器方案，采用PN8161SE-U1主控芯片、PN8307H同步整流芯片和XPD730 PD协议芯片，提供全面保护功能和高效能，适合USB PD认证，满足不同输出需求。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

自iPhone 8开始，后续的苹果手机都支持快充，然而随着iPhone 12系列手机的推出以及取消多部机型标配充电器这一传统，从iPhone的全球出货量来看，已经造成了上亿规模的快充市场空缺，骊微电子顺势推出20W A+C双口pd快充充电器方案，提供一站式服务。
在这里插入图片描述

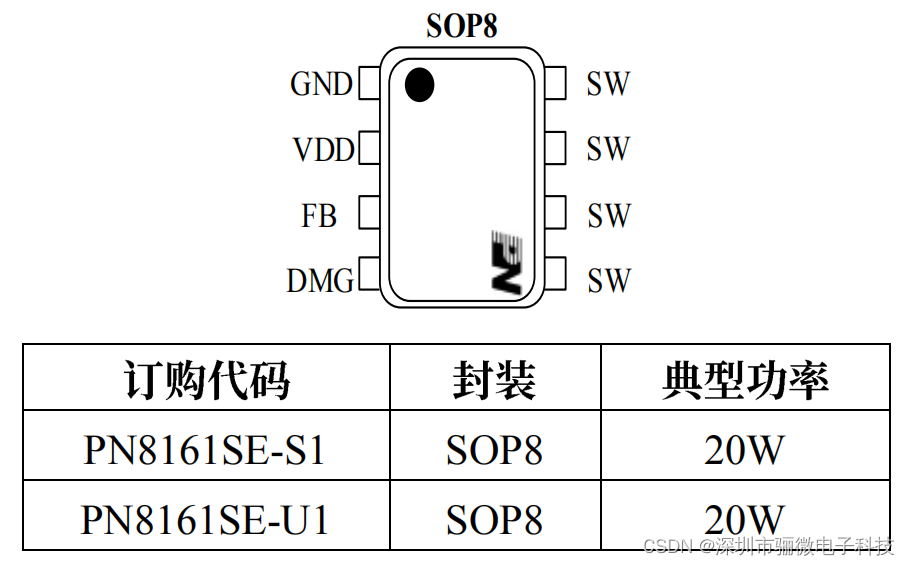

20W A+C双口pd快充充电器方案主控芯片采用PN8161SE-U1，该芯片内部集成了准谐振工作的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的AC-DC开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括输出过压保护、逐周期过流保护、过载保护、软启动功能。

在这里插入图片描述

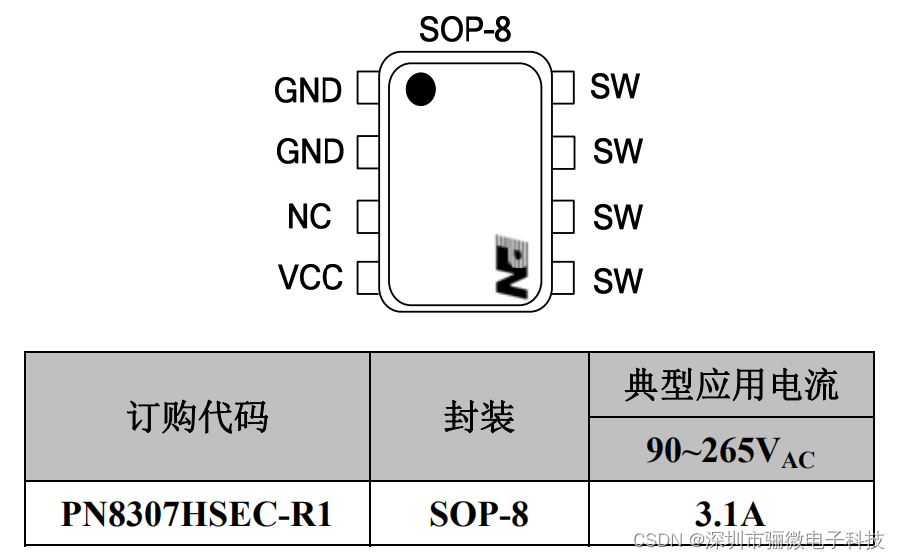

次级同步整流芯片采用PN8307H，内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。
在这里插入图片描述

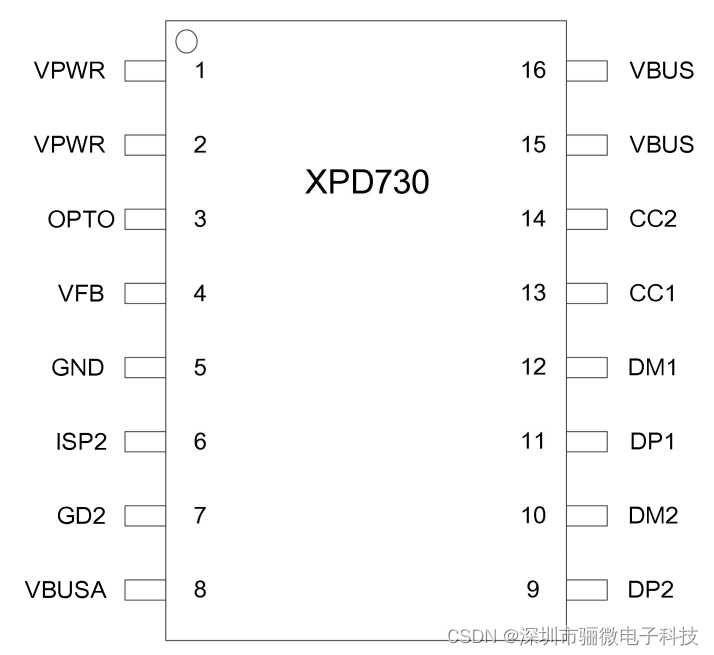

20w双口pd充电器方案USB PD协议芯片采用XPD730，采用TSS0P16封装，外围简洁，集成10mΩ VBUS功率开关管&#x
