GDI+ 中图像矩阵变换

背景

图形变换是指对绘制的图形进行平移、旋转、伸缩等操作，由 Graphics 类提供对应的成员函数进行实现。

在 GDI+中，矩阵变换所涉及的矩阵，由专门的矩阵类 Matrix 来表示，是一个 3x3的矩阵。

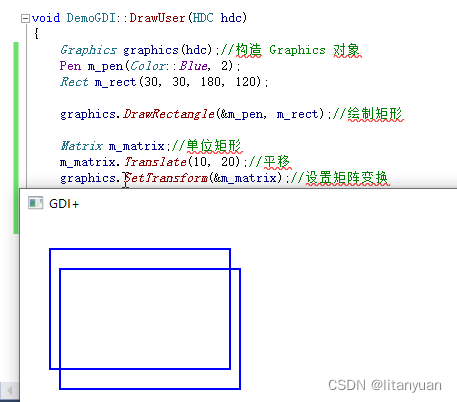

平移变换

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Blue, 2);
  Rect m_rect(30, 30, 180, 120);

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

  Matrix m_matrix;//单位矩形
  m_matrix.Translate(10, 20);//平移
  graphics.SetTransform(&m_matrix);//设置矩阵变换

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

}

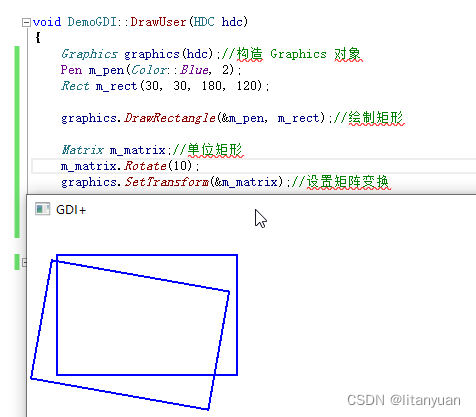

旋转变换

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Blue, 2);
  Rect m_rect(30, 30, 180, 120);

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

  Matrix m_matrix;//单位矩形
  m_matrix.Rotate(10);//旋转10
  graphics.SetTransform(&m_matrix);//设置矩阵变换

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

}

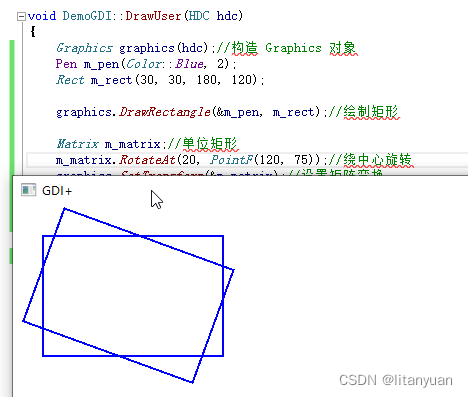

指定点旋转

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Blue, 2);
  Rect m_rect(30, 30, 180, 120);

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

  Matrix m_matrix;//单位矩形
  m_matrix.RotateAt(20, PointF(120, 75));//绕中心旋转
  graphics.SetTransform(&m_matrix);//设置矩阵变换

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

}

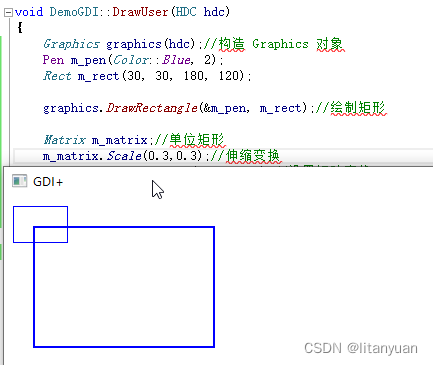

伸缩变换

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Blue, 2);
  Rect m_rect(30, 30, 180, 120);

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

  Matrix m_matrix;//单位矩形
  m_matrix.Scale(0.3f,0.3f);//投影变换
  graphics.SetTransform(&m_matrix);//设置矩阵变换

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

}

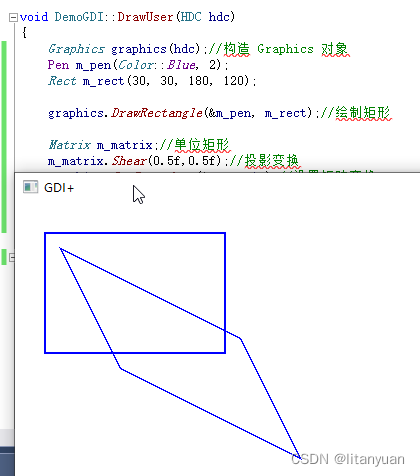

投影变换

void DemoGDI::DrawUser(HDC hdc)
{
  Graphics graphics(hdc);//构造 Graphics 对象
  Pen m_pen(Color::Blue, 2);
  Rect m_rect(30, 30, 180, 120);

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

  Matrix m_matrix;//单位矩形
  m_matrix.Shear(0.5f,0.5f);//投影变换
  graphics.SetTransform(&m_matrix);//设置矩阵变换

  graphics.DrawRectangle(&m_pen, m_rect);//绘制矩形

}
