对于一个新工具，以及学习源码，可以让ai帮忙分析。例如下面源码解读使用的kimi协助分析

一、基本使用

【从零开始学习VLSI设计（一）】Yosys工具概述-CSDN博客

1.安装

$ sudo apt-get install build-essential clang bison flex libreadline-dev gawk tcl-dev libffi-dev git graphviz xdot pkg-config python3 libboost-system-dev libboost-python-dev libboost-filesystem-dev zlib1g-dev
$ git clone https://github.com/YosysHQ/yosys.git
$ cd yosys
$ make
$ sudo make install

2.使用

//读取top.v
read_verilog top.v
//读取lib库
read_verilog -lib -specify +/xilinx/cells_sim.v
read_verilog -lib +/xilinx/cells_xtra.v
//检查层次连接
hierarchy -check -auto-top
//综合
synth_xilinx -flatten -nosrl -noclkbuf -nodsp
//显示连接关系图

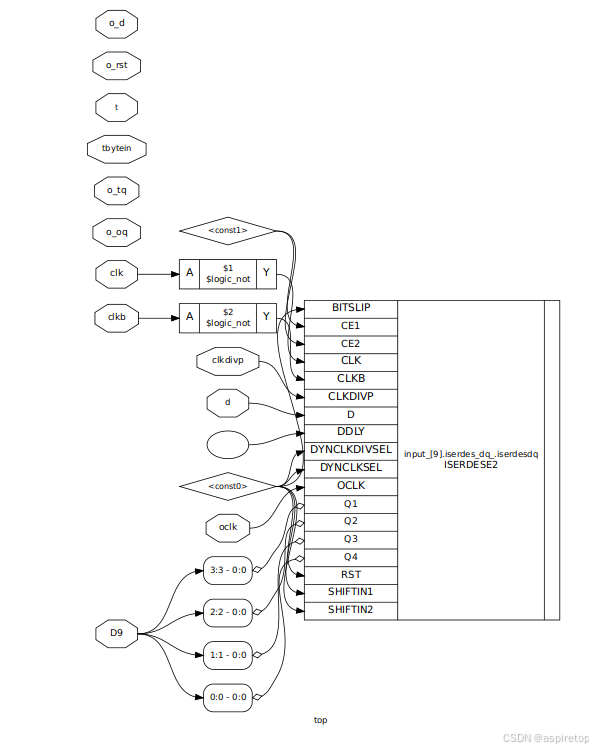

show
//执行优化
opt

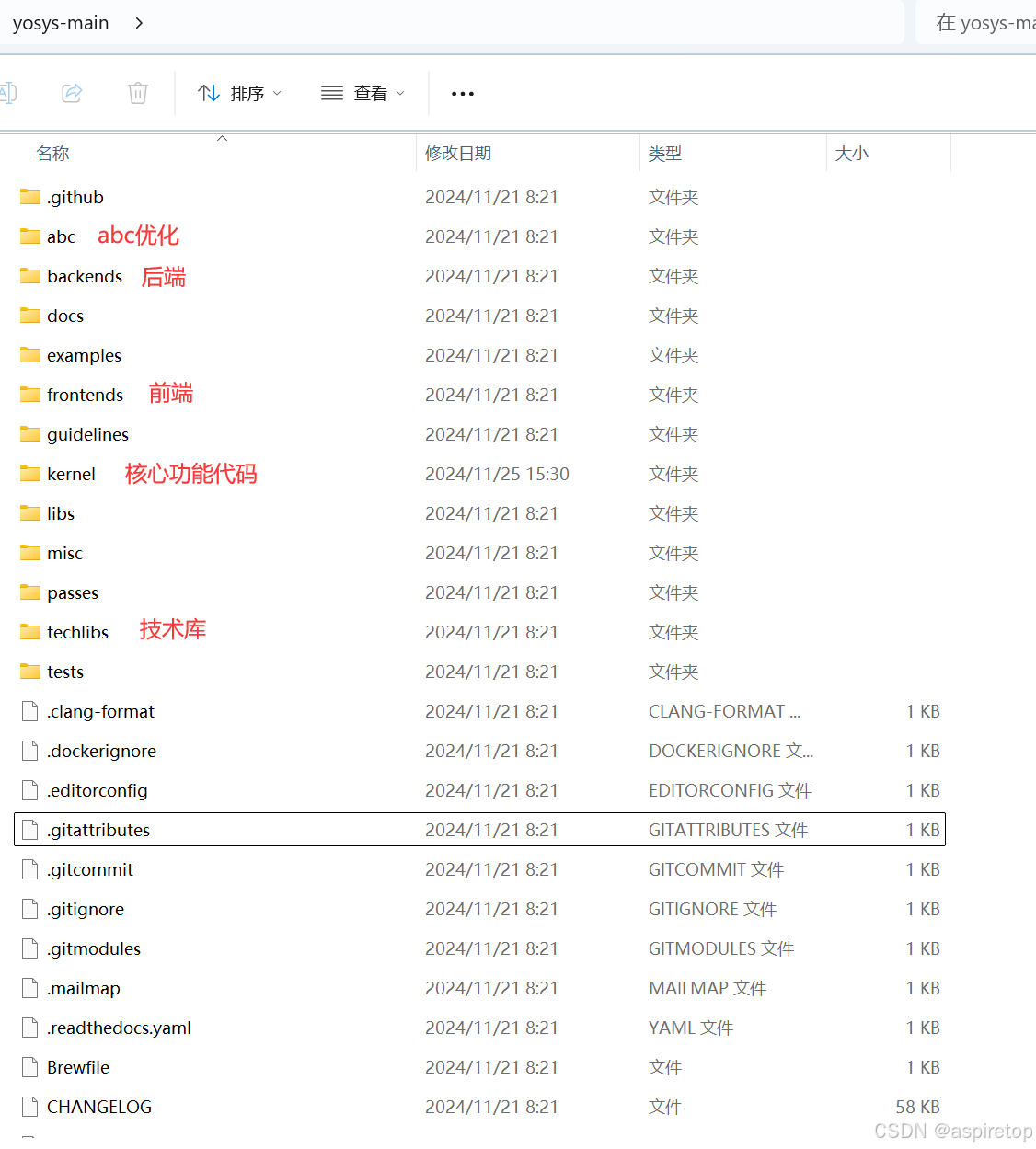

二、项目结构

Yosys 是一个开源的硬件描述语言（HDL）合成工具，它主要用于将 Verilog 或 VHDL 代码转换成门级网表（netlist），这些网表可以被发送到 ASIC 或 FPGA 的合成工具。Yosys 支持多种不同的后端目标，使其成为一个灵活的前端合成工具。

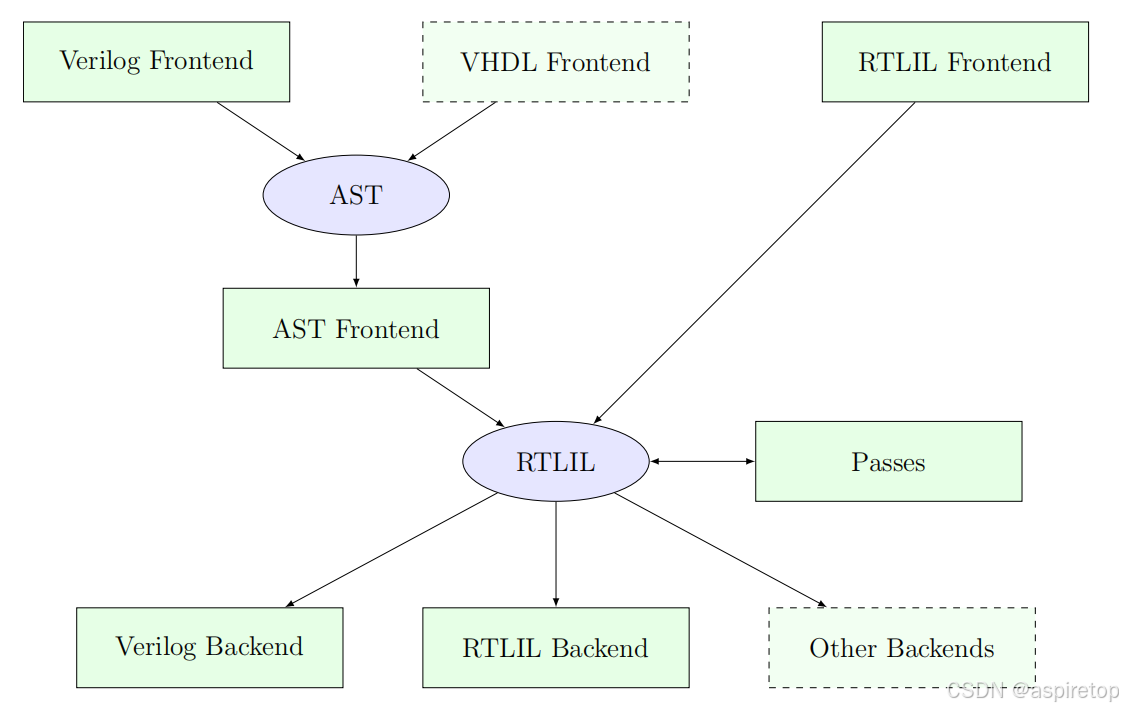

Yosys 的项目结构大致如下：

1. 内核（Kernel）
- 包含 Yosys 的核心功能，如内存管理、日志记录、基本数据类型和算法等。

2. 前端（Frontends）
- 用于读取和解析不同的硬件描述语言，如 Verilog、VHDL、SystemVerilog 等。
- 将 HDL 代码转换成 Yosys 内部表示（AST - Abstract Syntax Tree）。

3. 后端（Backends）
- 用于将 Yosys 内部表示转换成不同的网表格式，如 EDIF、Bels、Netlists 等。
- 支持多种不同的技术目标，如 Xilinx、Altera/Intel、Lattice 等。

4. 优化（Optimizations）
- 包含一系列优化传递（passes），用于改进和简化内部表示。
- 优化包括但不限于常数传播、死代码消除、代数简化、查找表优化等。

5. 库（Libraries）
- 提供了一系列预定义的逻辑单元（如 LUTs、Flip-Flops、内存单元等）和宏单元。
- 用于生成特定功能的标准单元和宏。

6. 工具（Tools）
- 提供了一系列用于调试、分析和转换设计的工具。
- 包括查看器、测试生成器、等价性检查器等。

7. 测试（Tests）
- 包含了用于测试 Yosys 功能的自动化测试套件。
- 用于确保 Yosys 的功能正确性和稳定性。

8. 文档（Documentation）
- 提供了用户手册、内部 API 文档和开发文档。
- 帮助用户和开发者理解如何使用和贡献 Yosys。

9. 脚本和示例（Scripts and Examples）
- 提供了一系列示例和脚本，展示如何使用 Yosys 进行不同的合成和优化任务。
- 用于教学和作为最佳实践的参考。

10. 第三方集成（Third-party Integrations）
- 包括与第三方工具链的集成，如 OpenSTA、ABC 等。
- 提供了与这些工具的接口，以便在合成流程中使用它们的特定功能。

Yosys 的项目结构设计得既模块化又可扩展，使得它可以适应不同的用户需求和目标平台。开发者可以通过添加新的前端、后端或优化传递来扩展 Yosys 的功能。

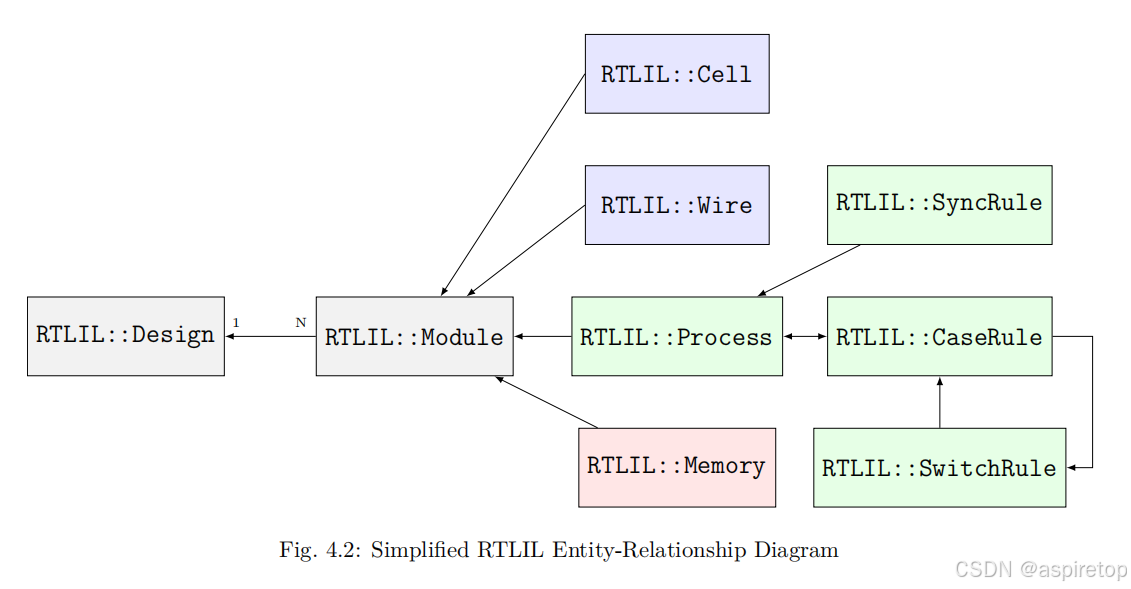

三、内部数据结构

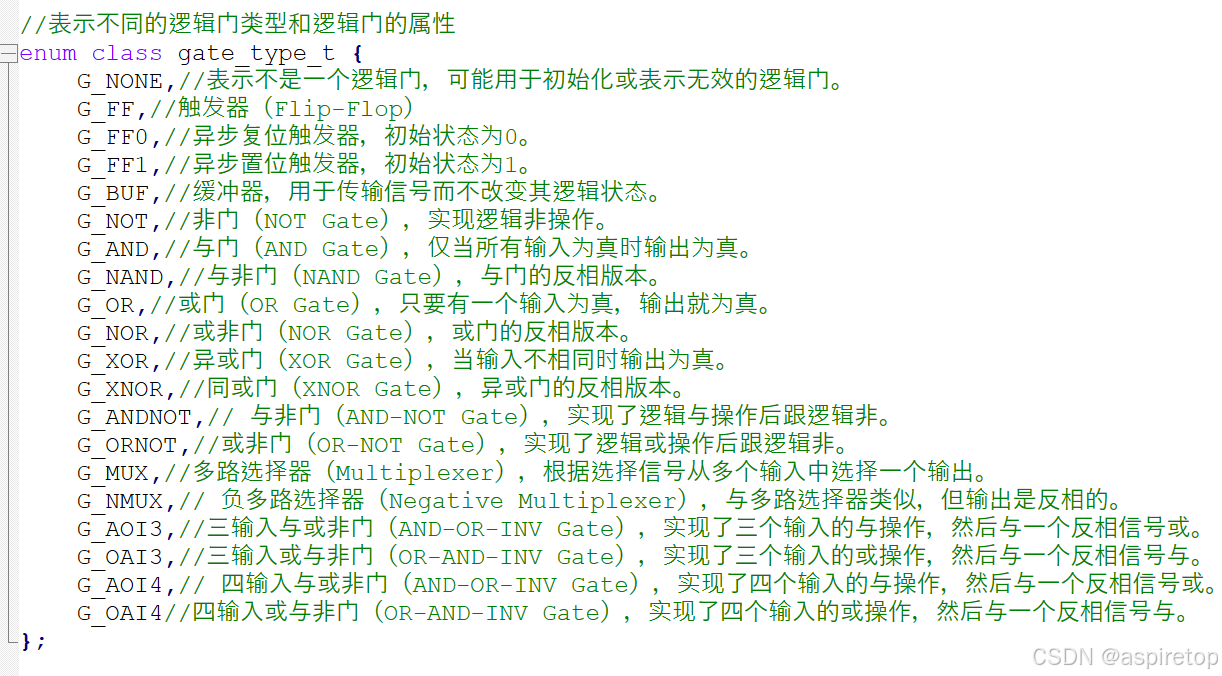

上图为yosys内部的逻辑门类型

上图为yosys内部网表的主要数据结构

以下是 rtlil.h 和 rtlil.cc 文件中与 design->modules() 相关的一些关键点：

RTLIL::Design 类：
- 定义了 RTLIL::Design 类，它表示整个设计，包含所有模块和其他全局信息。
- RTLIL::Design 类中有一个 modules 成员，它是一个 std::vector，存储设计中的所有模块。
RTLIL::Module 类：
- 定义了 RTLIL::Module 类，它表示设计中的一个模块，是设计的基本构建块。
- RTLIL::Module 类包含成员如 wires、cells 等，用于存储模块内的线网和单元。
RTLIL::Wire 类：
- 定义了 RTLIL::Wire 类，它表示一个线网，用于连接模块内的信号。
RTLIL::Cell 类：
- 定义了 RTLIL::Cell 类，它表示一个单元，如逻辑门或存储元件。
RTLIL::SigSpec 类：
- 定义了 RTLIL::SigSpec 类，它表示一个信号规范，可以包含多个信号位或信号块。
RTLIL::SigBit 类：
- 定义了 RTLIL::SigBit 类，它表示一个信号位，可以是一个线网的一部分或一个常量值。

这些数据结构共同构成了 Yosys 处理和存储网表信息的基础设施。通过这些数据结构，Yosys 可以读取、修改和输出 RTL 级别的硬件设计。

RTLIL::Design

struct RTLIL::Design
{
	unsigned int hashidx_;
	unsigned int hash() const { return hashidx_; }

	pool<RTLIL::Monitor*> monitors;
	dict<std::string, std::string> scratchpad;

	bool flagBufferedNormalized = false;
	void bufNormalize(bool enable=true);

	int refcount_modules_;
	dict<RTLIL::IdString, RTLIL::Module*> modules_;
	std::vector<RTLIL::Binding*> bindings_;

	std::vector<AST::AstNode*> verilog_packages, verilog_globals;
	std::unique_ptr<define_map_t> verilog_defines;

	std::vector<RTLIL::Selection> selection_stack;
	dict<RTLIL::IdString, RTLIL::Selection> selection_vars;
	std::string selected_active_module;

	Design();
	~Design();

	RTLIL::ObjRange<RTLIL::Module*> modules();
	RTLIL::Module *module(const RTLIL::IdString &name);
	const RTLIL::Module *module(const RTLIL::IdString &name) const;
	RTLIL::Module *top_module();

	bool has(const RTLIL::IdString &id) const {
		return modules_.count(id) != 0;
	}

	void add(RTLIL::Module *module);
	void add(RTLIL::Binding *binding);

	RTLIL::Module *addModule(RTLIL::IdString name);
	void remove(RTLIL::Module *module);
	void rename(RTLIL::Module *module, RTLIL::IdString new_name);

	void scratchpad_unset(const std::string &varname);

	void scratchpad_set_int(const std::string &varname, int value);
	void scratchpad_set_bool(const std::string &varname, bool value);
	void scratchpad_set_string(const std::string &varname, std::string value);

	int scratchpad_get_int(const std::string &varname, int default_value = 0) const;
	bool scratchpad_get_bool(const std::string &varname, bool default_value = false) const;
	std::string scratchpad_get_string(const std::string &varname, const std::string &default_value = std::string()) const;

	void sort();
	void check();
	void optimize();

	bool selected_module(const RTLIL::IdString &mod_name) const;
	bool selected_whole_module(const RTLIL::IdString &mod_name) const;
	bool selected_member(const RTLIL::IdString &mod_name, const RTLIL::IdString &memb_name) const;

	bool selected_module(RTLIL::Module *mod) const;
	bool selected_whole_module(RTLIL::Module *mod) const;

	RTLIL::Selection &selection() {
		return selection_stack.back();
	}

	const RTLIL::Selection &selection() const {
		return selection_stack.back();
	}

	bool full_selection() const {
		return selection_stack.back().full_selection;
	}

	template<typename T1> bool selected(T1 *module) const {
		return selected_module(module->name);
	}

	template<typename T1, typename T2> bool selected(T1 *module, T2 *member) const {
		return selected_member(module->name, member->name);
	}

	template<typename T1> void select(T1 *module) {
		if (selection_stack.size() > 0) {
			RTLIL::Selection &sel = selection_stack.back();
			sel.select(module);
		}
	}

	template<typename T1, typename T2> void select(T1 *module, T2 *member) {
		if (selection_stack.size() > 0) {
			RTLIL::Selection &sel = selection_stack.back();
			sel.select(module, member);
		}
	}


	std::vector<RTLIL::Module*> selected_modules() const;
	std::vector<RTLIL::Module*> selected_whole_modules() const;
	std::vector<RTLIL::Module*> selected_whole_modules_warn(bool include_wb = false) const;
#ifdef WITH_PYTHON
	static std::map<unsigned int, RTLIL::Design*> *get_all_designs(void);
#endif
};

RTLIL::Model

struct RTLIL::Module : public RTLIL::AttrObject
{
	unsigned int hashidx_;
	unsigned int hash() const { return hashidx_; }

protected:
	void add(RTLIL::Wire *wire);
	void add(RTLIL::Cell *cell);
	void add(RTLIL::Process *process);

public:
	RTLIL::Design *design;
	pool<RTLIL::Monitor*> monitors;

	int refcount_wires_;
	int refcount_cells_;

	dict<RTLIL::IdString, RTLIL::Wire*> wires_;
	dict<RTLIL::IdString, RTLIL::Cell*> cells_;

	std::vector<RTLIL::SigSig>   connections_;
	std::vector<RTLIL::Binding*> bindings_;

	RTLIL::IdString name;
	idict<RTLIL::IdString> avail_parameters;
	dict<RTLIL::IdString, RTLIL::Const> parameter_default_values;
	dict<RTLIL::IdString, RTLIL::Memory*> memories;
	dict<RTLIL::IdString, RTLIL::Process*> processes;

	Module();
	virtual ~Module();
	virtual RTLIL::IdString derive(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Const> &parameters, bool mayfail = false);
	virtual RTLIL::IdString derive(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Const> &parameters, const dict<RTLIL::IdString, RTLIL::Module*> &interfaces, const dict<RTLIL::IdString, RTLIL::IdString> &modports, bool mayfail = false);
	virtual size_t count_id(const RTLIL::IdString& id);
	virtual void expand_interfaces(RTLIL::Design *design, const dict<RTLIL::IdString, RTLIL::Module *> &local_interfaces);
	virtual bool reprocess_if_necessary(RTLIL::Design *design);

	virtual void sort();
	virtual void check();
	virtual void optimize();
	virtual void makeblackbox();

	void connect(const RTLIL::SigSig &conn);
	void connect(const RTLIL::SigSpec &lhs, const RTLIL::SigSpec &rhs);
	void new_connections(const std::vector<RTLIL::SigSig> &new_conn);
	const std::vector<RTLIL::SigSig> &connections() const;

	std::vector<RTLIL::IdString> ports;
	void fixup_ports();

	pool<pair<RTLIL::Cell*, RTLIL::IdString>> bufNormQueue;
	void bufNormalize();

	template<typename T> void rewrite_sigspecs(T &functor);
	template<typename T> void rewrite_sigspecs2(T &functor);
	void cloneInto(RTLIL::Module *new_mod) const;
	virtual RTLIL::Module *clone() const;

	bool has_memories() const;
	bool has_processes() const;

	bool has_memories_warn() const;
	bool has_processes_warn() const;

	std::vector<RTLIL::Wire*> selected_wires() const;
	std::vector<RTLIL::Cell*> selected_cells() const;

	template<typename T> bool selected(T *member) const {
		return design->selected_member(name, member->name);
	}

	RTLIL::Wire* wire(const RTLIL::IdString &id) {
		auto it = wires_.find(id);
		return it == wires_.end() ? nullptr : it->second;
	}
	RTLIL::Cell* cell(const RTLIL::IdString &id) {
		auto it = cells_.find(id);
		return it == cells_.end() ? nullptr : it->second;
	}

	const RTLIL::Wire* wire(const RTLIL::IdString &id) const{
		auto it = wires_.find(id);
		return it == wires_.end() ? nullptr : it->second;
	}
	const RTLIL::Cell* cell(const RTLIL::IdString &id) const {
		auto it = cells_.find(id);
		return it == cells_.end() ? nullptr : it->second;
	}

	RTLIL::ObjRange<RTLIL::Wire*> wires() { return RTLIL::ObjRange<RTLIL::Wire*>(&wires_, &refcount_wires_); }
	RTLIL::ObjRange<RTLIL::Cell*> cells() { return RTLIL::ObjRange<RTLIL::Cell*>(&cells_, &refcount_cells_); }

	void add(RTLIL::Binding *binding);

	// Removing wires is expensive. If you have to remove wires, remove them all at once.
	void remove(const pool<RTLIL::Wire*> &wires);
	void remove(RTLIL::Cell *cell);
	void remove(RTLIL::Process *process);

	void rename(RTLIL::Wire *wire, RTLIL::IdString new_name);
	void rename(RTLIL::Cell *cell, RTLIL::IdString new_name);
	void rename(RTLIL::IdString old_name, RTLIL::IdString new_name);

	void swap_names(RTLIL::Wire *w1, RTLIL::Wire *w2);
	void swap_names(RTLIL::Cell *c1, RTLIL::Cell *c2);

	RTLIL::IdString uniquify(RTLIL::IdString name);
	RTLIL::IdString uniquify(RTLIL::IdString name, int &index);

	RTLIL::Wire *addWire(RTLIL::IdString name, int width = 1);
	RTLIL::Wire *addWire(RTLIL::IdString name, const RTLIL::Wire *other);

	RTLIL::Cell *addCell(RTLIL::IdString name, RTLIL::IdString type);
	RTLIL::Cell *addCell(RTLIL::IdString name, const RTLIL::Cell *other);

	RTLIL::Memory *addMemory(RTLIL::IdString name, const RTLIL::Memory *other);

	RTLIL::Process *addProcess(RTLIL::IdString name);
	RTLIL::Process *addProcess(RTLIL::IdString name, const RTLIL::Process *other);

	// The add* methods create a cell and return the created cell. All signals must exist in advance.

	RTLIL::Cell* addNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addPos (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addBuf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addNeg (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addReduceAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addReduceOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addReduceXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addReduceXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addReduceBool (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addShl    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addShr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addSshl   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addSshr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addShift  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addShiftx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addLt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addLe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addEq  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addNe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addEqx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addNex (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addGe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addGt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addAdd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addSub (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addMul (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	// truncating division
	RTLIL::Cell* addDiv (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	// truncating modulo
	RTLIL::Cell* addMod (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addDivFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addModFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addPow (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool a_signed = false, bool b_signed = false, const std::string &src = "");

	RTLIL::Cell* addFa (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_c, const RTLIL::SigSpec &sig_x, const RTLIL::SigSpec &sig_y, const std::string &src = "");

	RTLIL::Cell* addLogicNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addLogicAnd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");
	RTLIL::Cell* addLogicOr  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, bool is_signed = false, const std::string &src = "");

	RTLIL::Cell* addMux  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addPmux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addBmux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addDemux (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");

	RTLIL::Cell* addBweqx  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addBwmux  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_y, const std::string &src = "");

	RTLIL::Cell* addSlice  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, RTLIL::Const offset, const std::string &src = "");
	RTLIL::Cell* addConcat (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addLut    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_y, RTLIL::Const lut, const std::string &src = "");
	RTLIL::Cell* addTribuf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::Cell* addAssert (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
	RTLIL::Cell* addAssume (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
	RTLIL::Cell* addLive   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
	RTLIL::Cell* addFair   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
	RTLIL::Cell* addCover  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_en, const std::string &src = "");
	RTLIL::Cell* addEquiv  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_y, const std::string &src = "");

	RTLIL::Cell* addSr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, const RTLIL::SigSpec &sig_q, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addFf    (RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");
	RTLIL::Cell* addDff   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_d,   const RTLIL::SigSpec &sig_q, bool clk_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffe  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffsr (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffsre (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool clk_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool clk_polarity = true, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAldff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool aload_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAldffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_aload,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool en_polarity = true, bool aload_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdff (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdffe (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst,  const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdffce (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const srst_value, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDlatch (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdlatch (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, RTLIL::Const arst_value, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDlatchsr (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr, RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");

	RTLIL::Cell* addBufGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addNotGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addAndGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addNandGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addOrGate     (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addNorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addXorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addXnorGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addAndnotGate (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addOrnotGate  (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addMuxGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addNmuxGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addAoi3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addOai3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addAoi4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const RTLIL::SigBit &sig_y, const std::string &src = "");
	RTLIL::Cell* addOai4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const RTLIL::SigBit &sig_y, const std::string &src = "");

	RTLIL::Cell* addSrGate     (RTLIL::IdString name, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
			const RTLIL::SigSpec &sig_q, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addFfGate     (RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");
	RTLIL::Cell* addDffGate    (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffeGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffsrGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
			RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDffsreGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
			RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool clk_polarity = true, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool arst_value = false, bool clk_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool arst_value = false, bool clk_polarity = true, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAldffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool aload_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAldffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_aload, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			const RTLIL::SigSpec &sig_ad, bool clk_polarity = true, bool en_polarity = true, bool aload_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdffGate   (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool srst_value = false, bool clk_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdffeGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool srst_value = false, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addSdffceGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_clk, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_srst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool srst_value = false, bool clk_polarity = true, bool en_polarity = true, bool srst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDlatchGate (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, const std::string &src = "");
	RTLIL::Cell* addAdlatchGate(RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_arst, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q,
			bool arst_value = false, bool en_polarity = true, bool arst_polarity = true, const std::string &src = "");
	RTLIL::Cell* addDlatchsrGate  (RTLIL::IdString name, const RTLIL::SigSpec &sig_en, const RTLIL::SigSpec &sig_set, const RTLIL::SigSpec &sig_clr,
			RTLIL::SigSpec sig_d, const RTLIL::SigSpec &sig_q, bool en_polarity = true, bool set_polarity = true, bool clr_polarity = true, const std::string &src = "");

	RTLIL::Cell* addAnyinit(RTLIL::IdString name, const RTLIL::SigSpec &sig_d, const RTLIL::SigSpec &sig_q, const std::string &src = "");

	// The methods without the add* prefix create a cell and an output signal. They return the newly created output signal.

	RTLIL::SigSpec Not (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Pos (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Buf (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Neg (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec And  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Or   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Xor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Xnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec ReduceAnd  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec ReduceOr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec ReduceXor  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec ReduceXnor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec ReduceBool (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec Shl    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Shr    (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Sshl   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Sshr   (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Shift  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Shiftx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec Lt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Le  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Eq  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Ne  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Eqx (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Nex (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Ge  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Gt  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec Add (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Sub (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Mul (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	// truncating division
	RTLIL::SigSpec Div (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	// truncating modulo
	RTLIL::SigSpec Mod (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec DivFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec ModFloor (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec Pow (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool a_signed = false, bool b_signed = false, const std::string &src = "");

	RTLIL::SigSpec LogicNot (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec LogicAnd (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");
	RTLIL::SigSpec LogicOr  (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, bool is_signed = false, const std::string &src = "");

	RTLIL::SigSpec Mux      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");
	RTLIL::SigSpec Pmux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");
	RTLIL::SigSpec Bmux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const std::string &src = "");
	RTLIL::SigSpec Demux     (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const std::string &src = "");

	RTLIL::SigSpec Bweqx      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const std::string &src = "");
	RTLIL::SigSpec Bwmux      (RTLIL::IdString name, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_b, const RTLIL::SigSpec &sig_s, const std::string &src = "");

	RTLIL::SigBit BufGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const std::string &src = "");
	RTLIL::SigBit NotGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const std::string &src = "");
	RTLIL::SigBit AndGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit NandGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit OrGate     (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit NorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit XorGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit XnorGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit AndnotGate (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit OrnotGate  (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const std::string &src = "");
	RTLIL::SigBit MuxGate    (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const std::string &src = "");
	RTLIL::SigBit NmuxGate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_s, const std::string &src = "");
	RTLIL::SigBit Aoi3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const std::string &src = "");
	RTLIL::SigBit Oai3Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const std::string &src = "");
	RTLIL::SigBit Aoi4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const std::string &src = "");
	RTLIL::SigBit Oai4Gate   (RTLIL::IdString name, const RTLIL::SigBit &sig_a, const RTLIL::SigBit &sig_b, const RTLIL::SigBit &sig_c, const RTLIL::SigBit &sig_d, const std::string &src = "");

	RTLIL::SigSpec Anyconst  (RTLIL::IdString name, int width = 1, const std::string &src = "");
	RTLIL::SigSpec Anyseq    (RTLIL::IdString name, int width = 1, const std::string &src = "");
	RTLIL::SigSpec Allconst  (RTLIL::IdString name, int width = 1, const std::string &src = "");
	RTLIL::SigSpec Allseq    (RTLIL::IdString name, int width = 1, const std::string &src = "");
	RTLIL::SigSpec Initstate (RTLIL::IdString name, const std::string &src = "");

	RTLIL::SigSpec SetTag          (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const std::string &src = "");
	RTLIL::Cell*   addSetTag       (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const RTLIL::SigSpec &sig_y, const std::string &src = "");
	RTLIL::SigSpec GetTag          (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const std::string &src = "");
	RTLIL::Cell*   addOverwriteTag (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const RTLIL::SigSpec &sig_s, const RTLIL::SigSpec &sig_c, const std::string &src = "");
	RTLIL::SigSpec OriginalTag     (RTLIL::IdString name, const std::string &tag, const RTLIL::SigSpec &sig_a, const std::string &src = "");
	RTLIL::SigSpec FutureFF        (RTLIL::IdString name, const RTLIL::SigSpec &sig_e, const std::string &src = "");

#ifdef WITH_PYTHON
	static std::map<unsigned int, RTLIL::Module*> *get_all_modules(void);
#endif
};

RTLIL::CELL

struct RTLIL::Cell : public RTLIL::AttrObject
{
	unsigned int hashidx_;
	unsigned int hash() const { return hashidx_; }

protected:
	// use module->addCell() and module->remove() to create or destroy cells
	friend struct RTLIL::Module;
	Cell();
	~Cell();

public:
	// do not simply copy cells
	Cell(RTLIL::Cell &other) = delete;
	void operator=(RTLIL::Cell &other) = delete;

	RTLIL::Module *module;
	RTLIL::IdString name;
	RTLIL::IdString type;
	dict<RTLIL::IdString, RTLIL::SigSpec> connections_;
	dict<RTLIL::IdString, RTLIL::Const> parameters;

	// access cell ports
	bool hasPort(const RTLIL::IdString &portname) const;
	void unsetPort(const RTLIL::IdString &portname);
	void setPort(const RTLIL::IdString &portname, RTLIL::SigSpec signal);
	const RTLIL::SigSpec &getPort(const RTLIL::IdString &portname) const;
	const dict<RTLIL::IdString, RTLIL::SigSpec> &connections() const;

	// information about cell ports
	bool known() const;
	bool input(const RTLIL::IdString &portname) const;
	bool output(const RTLIL::IdString &portname) const;

	// access cell parameters
	bool hasParam(const RTLIL::IdString &paramname) const;
	void unsetParam(const RTLIL::IdString &paramname);
	void setParam(const RTLIL::IdString &paramname, RTLIL::Const value);
	const RTLIL::Const &getParam(const RTLIL::IdString &paramname) const;

	void sort();
	void check();
	void fixup_parameters(bool set_a_signed = false, bool set_b_signed = false);

	bool has_keep_attr() const {
		return get_bool_attribute(ID::keep) || (module && module->design && module->design->module(type) &&
				module->design->module(type)->get_bool_attribute(ID::keep));
	}

	template<typename T> void rewrite_sigspecs(T &functor);
	template<typename T> void rewrite_sigspecs2(T &functor);

#ifdef WITH_PYTHON
	static std::map<unsigned int, RTLIL::Cell*> *get_all_cells(void);
#endif

	bool has_memid() const;
	bool is_mem_cell() const;
};

RTLIL::Wire

struct RTLIL::Wire : public RTLIL::AttrObject
{
	unsigned int hashidx_;
	unsigned int hash() const { return hashidx_; }

protected:
	// use module->addWire() and module->remove() to create or destroy wires
	friend struct RTLIL::Module;
	Wire();
	~Wire();

	friend struct RTLIL::Design;
	friend struct RTLIL::Cell;
	friend void RTLIL_BACKEND::dump_wire(std::ostream &f, std::string indent, const RTLIL::Wire *wire);
	RTLIL::Cell *driverCell_ = nullptr;
	RTLIL::IdString driverPort_;

public:
	// do not simply copy wires
	Wire(RTLIL::Wire &other) = delete;
	void operator=(RTLIL::Wire &other) = delete;

	RTLIL::Module *module;
	RTLIL::IdString name;
	int width, start_offset, port_id;
	bool port_input, port_output, upto, is_signed;

	RTLIL::Cell *driverCell() const    { log_assert(driverCell_); return driverCell_; };
	RTLIL::IdString driverPort() const { log_assert(driverCell_); return driverPort_; };

#ifdef WITH_PYTHON
	static std::map<unsigned int, RTLIL::Wire*> *get_all_wires(void);
#endif
};

四、核心代码功能

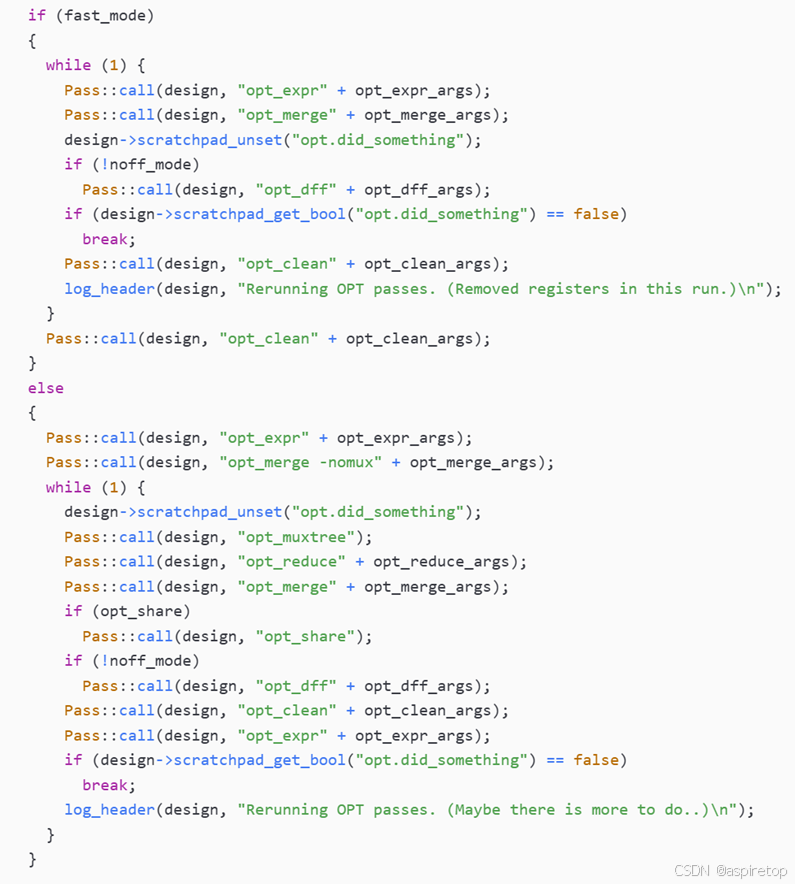

1.passes/opt

opt.cc主要调用如下功能：

1	opt_expr	执行表达式优化，包括常量折叠和简单表达式重写。
2	opt_merge	合并相似的逻辑单元
3	opt_muxtree	优化多路复用器树。
4	opt_reduce	简化逻辑表达式。
5	opt_share	共享逻辑单元
6	opt_dff	优化触发器
7	opt_clean	清理设计，移除不必要的元素。

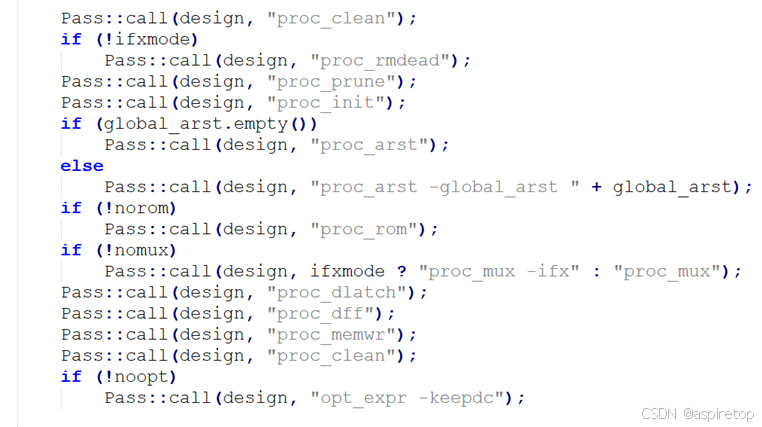

2. passes/proc

proc.cc依次调用其他功能：

1	proc_clean	清理设计，移除不必要的元素，如未使用的线网和模块。
2	proc_rmdead	删除死代码，即那些不驱动任何输出的线网或模块，以简化设计
3	proc_prune
4	proc_init	初始化，为触发器（如 D 触发器）分配初始值，确保设计在复位后有确定的状态。
5	proc_arst	处理异步复位信号，确保设计能够正确处理复位逻辑。
6	proc_rom	处理只读存储器（ROM），将其转换为等效的逻辑或存储器结构。
7	proc_mux	处理多路复用器，将条件语句转换为多路复用逻辑。
8	proc_dlatch	处理锁存器，将设计中的锁存器转换为等效的逻辑结构。
9	proc_dff	将过程（processes）中的触发器（flip-flops）提取出来并转换为 D 触发器单元的代码
10	proc_memwr	处理存储器写入，优化存储器的写入操作，以提高效率和减少资源消耗。
11	opt_expr	进行常量折叠和简单表达式重写

3.opt/opt_ffinv.cc

/*
 *  yosys -- Yosys Open SYnthesis Suite
 *
 *  Copyright (C) 2022  Marcelina Kościelnicka <mwk@0x04.net>
 *
 *  Permission to use, copy, modify, and/or distribute this software for any
 *  purpose with or without fee is hereby granted, provided that the above
 *  copyright notice and this permission notice appear in all copies.
 *
 *  THE SOFTWARE IS PROVIDED "AS IS" AND THE AUTHOR DISCLAIMS ALL WARRANTIES
 *  WITH REGARD TO THIS SOFTWARE INCLUDING ALL IMPLIED WARRANTIES OF
 *  MERCHANTABILITY AND FITNESS. IN NO EVENT SHALL THE AUTHOR BE LIABLE FOR
 *  ANY SPECIAL, DIRECT, INDIRECT, OR CONSEQUENTIAL DAMAGES OR ANY DAMAGES
 *  WHATSOEVER RESULTING FROM LOSS OF USE, DATA OR PROFITS, WHETHER IN AN
 *  ACTION OF CONTRACT, NEGLIGENCE OR OTHER TORTIOUS ACTION, ARISING OUT OF
 *  OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THIS SOFTWARE.
 *
 */

#include "kernel/yosys.h"
#include "kernel/sigtools.h"
#include "kernel/modtools.h"
#include "kernel/ffinit.h"
#include "kernel/ff.h"

USING_YOSYS_NAMESPACE
PRIVATE_NAMESPACE_BEGIN
//用于处理逻辑电路中的触发器（Flip-Flops, FFs）和逻辑门（如 LUTs 和 非门）的优化
struct OptFfInvWorker
{
	int count = 0;
	RTLIL::Module *module;
	ModIndex index;
	FfInitVals initvals;

	// Case 1:
	// - FF is driven by inverter
	// - ... which has no other users
	// - all users of FF are LUTs
	//如果触发器的 D 输入被一个没有其他使用者的非门驱动，并且所有使用该触发器的逻辑都是查找表（LUTs），则将非门推到触发器的另一边
	bool push_d_inv(FfData &ff) {
		//它检查触发器的宽度是否为1
		log_assert(ff.width == 1);
		//检查触发器的 D 输入是否是模块的输入
		if (index.query_is_input(ff.sig_d))
			return false;
		//检查触发器的 D 输入是否是模块的输出
		if (index.query_is_output(ff.sig_d))
			return false;
		//查询 D 输入连接到的所有端口。如果连接的端口数量不是2，函数返回 false
		auto d_ports = index.query_ports(ff.sig_d);
		if (d_ports.size() != 2)
			return false;
		Cell *d_inv = nullptr;
		//遍历 D 输入连接的端口，识别连接到非门（$not 或 $_NOT_）或查找表（$lut）。如果找到非门，将其存储在 d_inv 变量中。如果找到其他类型的单元，函数返回 false。
		for (auto &port: d_ports) {
			if (port.cell == ff.cell && port.port == ID::D)
				continue;
			if (port.port != ID::Y)
				return false;
			//识别连接到非门（$not 或 $_NOT_）
			if (port.cell->type.in(ID($not), ID($_NOT_))) {
				// OK
			}
			//识别连接到或查找表（$lut）
			else if (port.cell->type.in(ID($lut))) {
				if (port.cell->getParam(ID::WIDTH) != 1)
					return false;
				if (port.cell->getParam(ID::LUT).as_int() != 1)
					return false;
			} else {
				return false;
			}
			log_assert(d_inv == nullptr);
			d_inv = port.cell;
		}
		if (!d_inv) return false;
		//检查触发器的 Q 输出是否是模块的输出。如果是，函数返回 false
		if (index.query_is_output(ff.sig_q))
			return false;
		//查询 Q 输出连接到的所有端口。遍历这些端口，识别连接到非门或查找表的单元，并将它们存储在 q_luts 集合中
		auto q_ports = index.query_ports(ff.sig_q);
		pool<Cell *> q_luts;
		for (auto &port: q_ports) {
			if (port.cell == ff.cell && port.port == ID::Q)
				continue;
			if (port.cell == d_inv)
				return false;
			if (port.port != ID::A)
				return false;
			if (!port.cell->type.in(ID($not), ID($_NOT_), ID($lut)))
				return false;
			q_luts.insert(port.cell);
		}
		//翻转触发器的复位位
		ff.flip_rst_bits({0});
		//将触发器的 D 输入信号更新为非门的输入信号，直接扔掉反向器
		ff.sig_d = d_inv->getPort(ID::A);
		//遍历 q_luts 集合中的每个查找表（LUT），根据需要翻转 LUT 的掩码。
		//如果 LUT 的宽度为1 且新掩码为2，则将 LUT 的输出直接连接到触发器的 Q 输出，并从模块中移除 LUT。否则，更新 LUT 的掩码
		for (Cell *lut: q_luts) {
			if (lut->type == ID($lut)) {
				int flip_mask = 0;
				SigSpec sig_a = lut->getPort(ID::A);//输入
				for (int i = 0; i < GetSize(sig_a); i++) {
					//判断lut和inv之间是否有连线
					if (index.sigmap(sig_a[i]) == index.sigmap(ff.sig_q[0])) {
						flip_mask |= 1 << i;
					}
				}
				Const mask = lut->getParam(ID::LUT);
				Const new_mask;
				for (int j = 0; j < (1 << GetSize(sig_a)); j++) {
					new_mask.bits().push_back(mask[j ^ flip_mask]);
				}
				if (GetSize(sig_a) == 1 && new_mask.as_int() == 2) {
					module->connect(lut->getPort(ID::Y), ff.sig_q);
					module->remove(lut);
				} else {
					lut->setParam(ID::LUT, new_mask);
				}
			} else {
				// it was an inverter
				//将lut的Y输出口，连到inv的输出口
				module->connect(lut->getPort(ID::Y), ff.sig_q);
				//移除lut单元
				module->remove(lut);
			}
		}
		//使用 ff.emit() 重新生成触发器
		ff.emit();
		return true;
	}

	// Case 2:
	// - FF is driven by LUT
	// - ... which has no other users
	// - FF has one user
	// - ... which is an inverter
	//如果触发器的 Q 输出被一个没有其他使用者的查找表驱动，并且该查找表只有一个使用者（一个非门），则将非门推到触发器的另一边
	bool push_q_inv(FfData &ff) {
		if (index.query_is_input(ff.sig_d))
			return false;
		if (index.query_is_output(ff.sig_d))
			return false;

		Cell *d_lut = nullptr;
		auto d_ports = index.query_ports(ff.sig_d);
		if (d_ports.size() != 2)
			return false;
		for (auto &port: d_ports) {
			if (port.cell == ff.cell && port.port == ID::D)
				continue;
			if (port.port != ID::Y)
				return false;
			if (!port.cell->type.in(ID($not), ID($_NOT_), ID($lut)))
				return false;
			log_assert(d_lut == nullptr);
			d_lut = port.cell;
		}
		if (!d_lut) return false;

		if (index.query_is_output(ff.sig_q))
			return false;
		auto q_ports = index.query_ports(ff.sig_q);
		if (q_ports.size() != 2)
			return false;
		Cell *q_inv = nullptr;
		for (auto &port: q_ports) {
			if (port.cell == ff.cell && port.port == ID::Q)
				continue;
			if (port.cell == d_lut)
				return false;
			if (port.port != ID::A)
				return false;
			if (port.cell->type.in(ID($not), ID($_NOT_))) {
				// OK
			} else if (port.cell->type.in(ID($lut))) {
				if (port.cell->getParam(ID::WIDTH) != 1)
					return false;
				if (port.cell->getParam(ID::LUT).as_int() != 1)
					return false;
			} else {
				return false;
			}
			log_assert(q_inv == nullptr);
			q_inv = port.cell;
		}
		if (!q_inv) return false;

		ff.flip_rst_bits({0});
		ff.sig_q = q_inv->getPort(ID::Y);
		module->remove(q_inv);

		if (d_lut->type == ID($lut)) {
			Const mask = d_lut->getParam(ID::LUT);
			Const new_mask;
			for (int i = 0; i < GetSize(mask); i++) {
				if (mask[i] == State::S0)
					new_mask.bits().push_back(State::S1);
				else
					new_mask.bits().push_back(State::S0);
			}
			d_lut->setParam(ID::LUT, new_mask);
			if (d_lut->getParam(ID::WIDTH) == 1 && new_mask.as_int() == 2) {
				module->connect(ff.sig_d, d_lut->getPort(ID::A));
				module->remove(d_lut);
			}
		} else {
			// it was an inverter
			module->connect(ff.sig_d, d_lut->getPort(ID::A));
			module->remove(d_lut);
		}

		ff.emit();
		return true;
	}

	OptFfInvWorker(RTLIL::Module *module) :
		module(module), index(module), initvals(&index.sigmap, module)
	{
		log("Discovering LUTs.\n");

		std::vector<Cell *> ffs;

		for (Cell *cell : module->selected_cells())//所有cells
			//检查当前单元是否是内置的触发器类型，如果是，则将其添加到 ffs 向量中
			if (RTLIL::builtin_ff_cell_types().count(cell->type))
				ffs.push_back(cell);
		//遍历所有FF
		for (Cell *cell : ffs) {
			FfData ff(&initvals, cell);
			//果触发器有设置/复位（set/reset）功能，则跳过当前触发器
			if (ff.has_sr)
				continue;
			//如果触发器没有时钟信号，则跳过当前触发器
			if (!ff.has_clk)
				continue;
			//如果触发器有异步加载功能，则跳过当前触发器。
			if (ff.has_aload)
				continue;
			//如果触发器的宽度不是1（即不是单比特触发器），则跳过当前触发器。
			if (ff.width != 1)
				continue;

			//尝试将触发器的数据输入（D）端的反相器推入触发器内部，如果成功，则增加 count 计数器
			if (push_d_inv(ff)) {
				count++;
			} else if (push_q_inv(ff)) {
				count++;
			}
		}
	}
};

struct OptFfInvPass : public Pass {
	OptFfInvPass() : Pass("opt_ffinv", "push inverters through FFs") { }
	void help() override
	{
		//   |---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|---v---|
		log("\n");
		log("    opt_ffinv [selection]\n");
		log("\n");
		//当 Inverters 可以合并到另一侧的 LUT 时，此通道将 inverters 推到 FF 的另一侧
		log("This pass pushes inverters to the other side of a FF when they can be merged\n");
		log("into LUTs on the other side.\n");
		log("\n");
	}
	//用于遍历设计中的模块并应用优化
	void execute(std::vector<std::string> args, RTLIL::Design *design) override
	{
		log_header(design, "Executing OPT_FFINV pass (push inverters through FFs).\n");

		size_t argidx;
		//命令参数个数
		for (argidx = 1; argidx < args.size(); argidx++)
		{
			break;
		}
		//处理额外的命令行参数。
		extra_args(args, argidx, design);

		int total_count = 0;
		for (auto module : design->selected_modules())
		{
			//对每个模块进行opt_ffinv处理
			OptFfInvWorker worker(module);
			//处理个数
			total_count += worker.count;
		}
		if (total_count)
			//设置一个布尔值，表明优化操作确实做了一些事情
			design->scratchpad_set_bool("opt.did_something", true);
		log("Pushed %d inverters.\n", total_count);
	}
} OptFfInvPass;

PRIVATE_NAMESPACE_END

五、新增功能插件

在使用yosys工具时，如果想新增一些自己的功能，应该怎么办呢？例如要新增一个优化功能，有两种思路，一种是在已有的源码文件中，找一个地方单独写这部分优化代码，在执行源码功能时，就会顺带执行该部分的优化代码。除此之外，还可以自己编写插件，将自己的功能包装成一个单独的工具，这个yosys里给留了具体实施的空间。

例如opt_expr就是一个用于优化的功能插件，自己可以写一个opt_inv.cc的插件，然后编写内容，如下：

#include "kernel/yosys.h"
#include "kernel/sigtools.h"
#include "kernel/modtools.h"

USING_YOSYS_NAMESPACE

struct MyOptPass : public Pass {
    //插件命令为opt_inv
    MyOptPass() : Pass("opt_inv", "my custom optimization pass") { }
    void execute(std::vector<std::string> args, RTLIL::Design *design) override {
        // 您的优化逻辑
    }
} MyOptPass;
