电路图——DRV8833直流电机驱动芯片电路图(详细)

已于 2024-01-18 09:00:49 修改
阅读量3k 收藏 13
点赞数 39
文章标签： stm32 嵌入式硬件 嵌入式 电路图 电机驱动
于 2024-01-17 14:18:48 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lllmeimei/article/details/135649173
版权

在这里插入图片描述▬▬▬▬▬▶DRV8833电路◀▬▬▬▬▬

⚔️芯片封装图

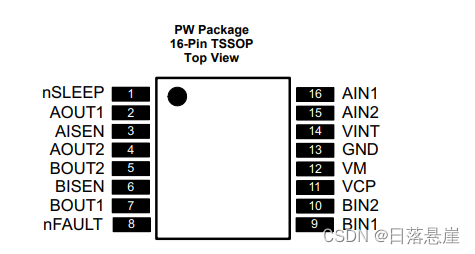

TSSOP封装

在这里插入图片描述

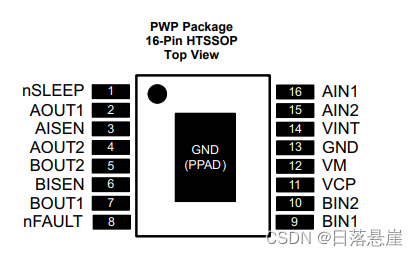

HTSSOP封装
在这里插入图片描述

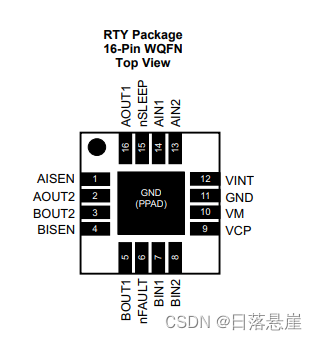

QFN封装
在这里插入图片描述

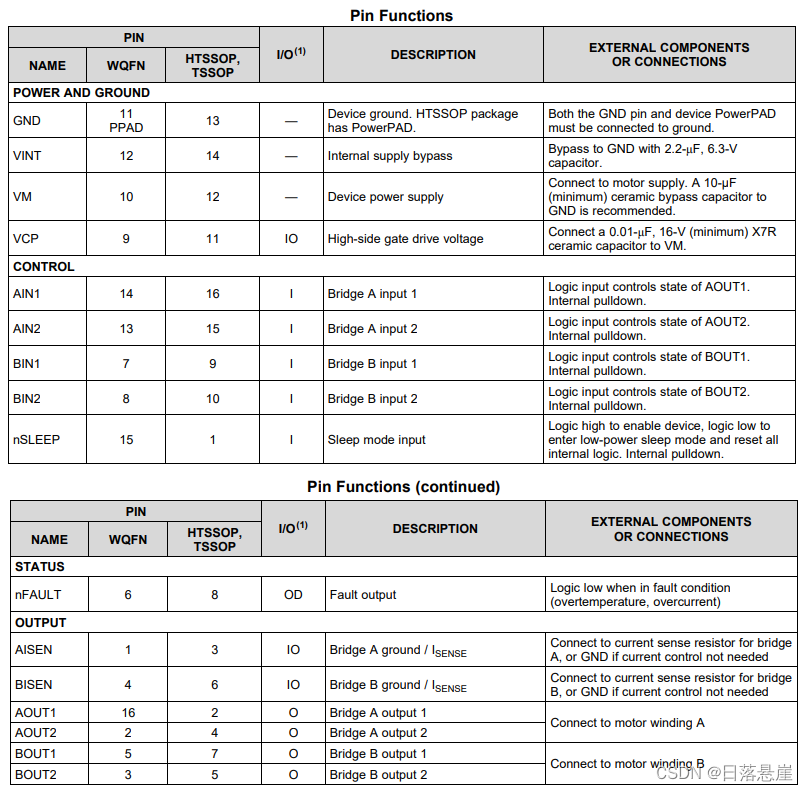

⚔️引脚介绍

在这里插入图片描述

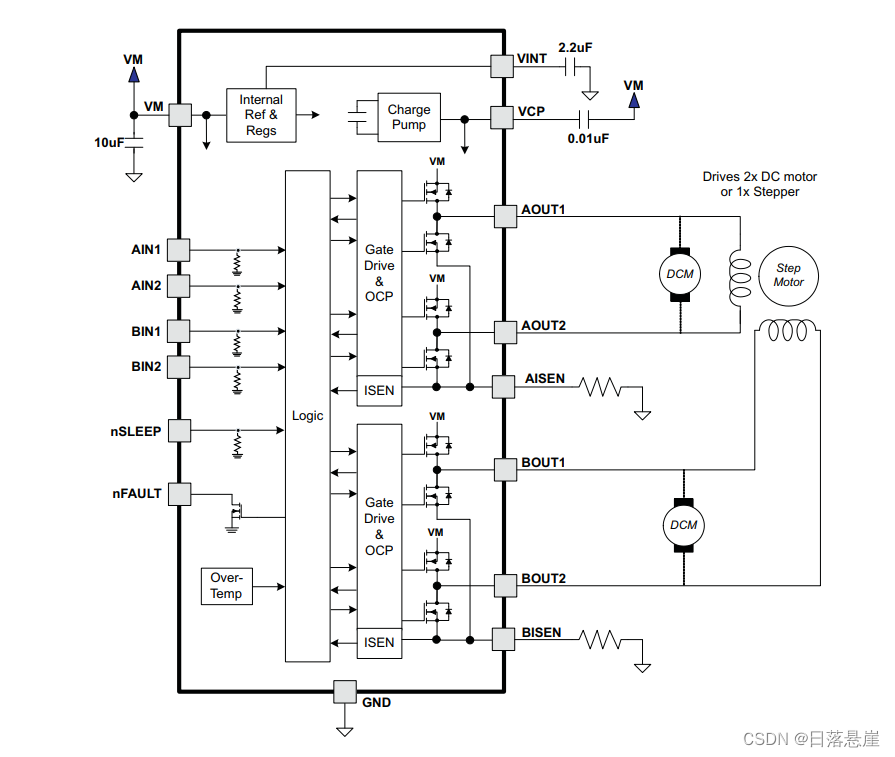

⚔️经典电路图

在这里插入图片描述

⚔️芯片手册获取

在这里插入图片描述▬▬▬▬▬▶手册获取点击下方◀▬▬▬▬▬
