Altium集成库制作

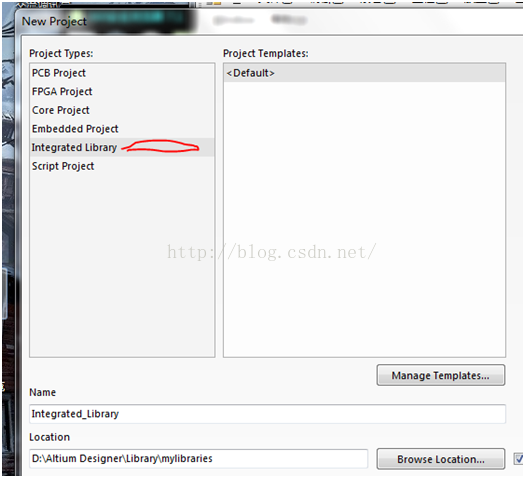

1.     文件->new->project->integratedlibrary新建一个集成库工程（保存至安装路径下的library目录中）

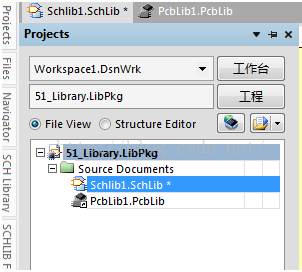

2.     在工程中新建原理图和PCB文档。



3.     画出新的原理图（可直接复制已有的原理图）。画出PCB封装图（如果要复制需对源文件执行编辑->
