疏浚工程勘测新技术

1 引言

面对当前新一轮科技革命和产业变革，古老而又年轻 的疏浚焕发出了新的活力。全球疏浚行业正以全新的姿态 进入到以信息产业为主导，绿色环保、数字化、网络化、 智能化融合发展的新时代。优秀的疏浚公司均实现了疏浚 装备的更新换代、精细化的成本控制和工期安排，并因此 获得了良好的企业效益。同时，考虑到不同阶段的施工作 业对环境产生的影响，提出了生态疏浚、环保疏浚的理念， 给新时代疏浚行业的发展指明了方向。疏浚市场的竞争格 局已从单纯的市场占有率转变为疏浚工程中绿色、环保属 性的倡导以及企业社会责任的体现。

基于工程项目的利益推动，施工勘测在疏浚施工过程 中发挥的作用已受到重视。如果能采取措施对施工过程进 行更加精细化的管理，就可获得高于行业平均的盈利水平， 或者有能力通过更低的报价赢得更多的项目。而那些不能 提高管理水平的企业可能会因此丧失生存的空间。为了适 应施工工艺升级、技术支撑等方面的更高要求，广大施工 勘测服务企业和从业人员应做出努力，无论在勘测精度和 工作效率方面都面临革新，施工勘测新技术的导入和研发 攻关势在必行。

2 疏浚工程勘测新技术

2.1 高效多波束测深技术

在现代疏浚工程中，施工检测的成图周期和精度同样重要，都将直接影响到工程的交工质量和经济效益。多波 束水深测量的内业过程需要处理海量的水深信息，而传统 作业模式内业处理的耗时约为外业的 2 倍。高效多波束测 深技术将多波束测深、卫星定位、水位遥报和实时通讯技 术进行整合，作业期间，GNSS 差分基准台接收到来自测 量船的开机信号后，自动打开电源，开始向测量船发送差 分信号，水位数据接收和中转发射装置开始按一定时间间 隔发送水位数据。测量船使用多波束进行全覆盖测深，水 位接收装置自动接收来自基准台的水位数据，自动输入到 数据处理软件供水位改正使用。第一条测线的数据采集结 束后，数据处理计算机立即开始处理。测量工作结束后， 可立即在测量船上将成果发送至施工船和陆地施工管理部门。采用该技术最大限度发挥了多波束水深测量效率，几 乎在外业测量结束的同时即可为用户提供检测成果，使成 图周期缩短到了前所未有的水平。

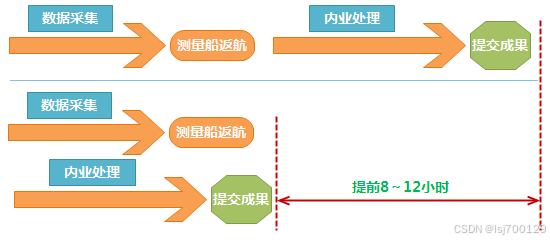

图 1 高效多波束测深技术与传统工艺对比

2.2 远距离水位推算技术

进行海洋水深测量时，需要同时观测水位数据，以将原始水深归算为某一基准面下的图纸水深。水位观测通过 设立在测区附近的水位站完成，但一个水位站的控制范围 却往往是有限的，如果超出控制范围，水位的精度就不能 满足水深测量的要求。因此，对于向外海延伸距离很长的 大型航道，仅使用岸边的单个水位站根本无法满足水深测 量的需要。对于在离岸水域施工的挖泥船，如果直接使用 传统潮位遥报装置传送的水位，会因潮位站与挖泥船本地 的潮时、潮高差而造成施工偏差。

水位差分推算技术通过采集一段连续的水位数据（一 般为 1 个月），使用调和分析的方法获得天文潮基本常数， 进行该地任意时刻的潮位预报。再计算出位于岸边已知站 的预报水位与实测水位的差值——余水位，使用已知站的 余水位去订正未知站的预报水位，就得到了其余各站与真 实水位非常接近的精确水位，用于水深测量后处理水位改正。

智能化潮位接收与推算设备利用实时水位推算技术， 集定位、水位接收与智能推算为一体。以工业单板机为平台， 配备 GNSS 定位、水位遥测和数据通讯模块。采用无需人 工干预的自动运行方式，系统自动读取 GNSS 定位模块和 水位遥测模块的数据，在船实时推算出施工船当地的水位。 推算成功后自动记录、输出推算水位，用于精确控制施工 船耙头、绞刀头的下放深度。

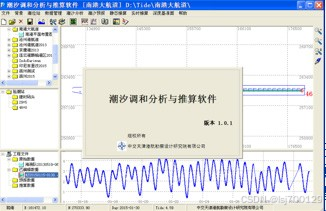

图 2 潮汐调和分析与推算软件

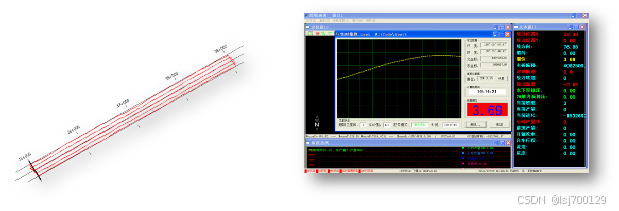

图 3 水位后处理推算与实时推算

2.3 重污染水体及易陷工况下的快速测绘技术

对于重污染水体以及新近形成疏浚吹填区、淤泥质滩涂的勘测工作一直是困扰技术人员的难题。在类似测量工 况条件下进行测绘作业时，无论在安全保障还是进度控制 方面都存在较大困难，主要表现在：污染物伤害、工作进 度无法保证、极易造成陷入事故等。

将测绘无人船、无人机技术引入疏浚、污染水体整治 等领域，搭载影像采集、航空摄影测量、水深测量、水质 监测等设备，可以实现单航次、多任务作业模式，快速入场、 转场，有效提高了设备应用范围及实用性。通过无人机航摄、 无人船水深测量联合作业，不同平台间取长补短，可进行 覆水和无覆水条件下的全域测量，解决了易陷、人员难以 到达工况下没有有效勘测手段，安全保障、进度控制难以 有效实施的行业难题。

图 4 单船多任务测量无人船

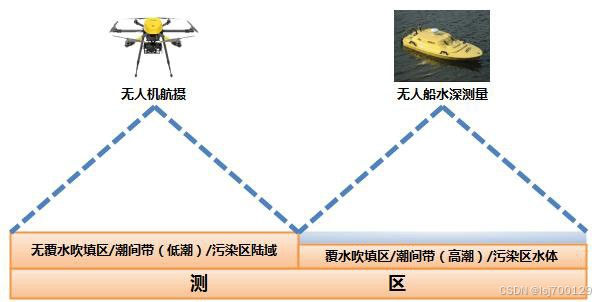

图 5 无人机、无人船联合作业

2.4 无人机航摄精确方量计量技术

在吹填、抛石、抛砂等施工项目中，方量计量工作是制定工程施工计划、编制预算和工程验收、结算的重要依 据。但传统的工程方量计量方法作业流程复杂、外业时间长、 设备昂贵、适应性差。至今，方量的精准、快速测量仍然 是施工过程中的一大技术难题。

无人机为低空摄影测量提供了操作方便、易于转场的 平台。无人机航摄精确方量计量采用低空近景摄影测量技 术，在对非量测相机精确标定的基础上，通过算法改进实 现航摄影像的快速拼接和三维点云的密集生成，真实地还 原被测物体的形态，从而实现工程砂石方量的自动化精确 量算。这种利用消费级无人机结合摄影测量技术的方式适 用范围广，测量方便快捷，计算准确，可以较低的成本实 现工程方量的高效、非接触测量。

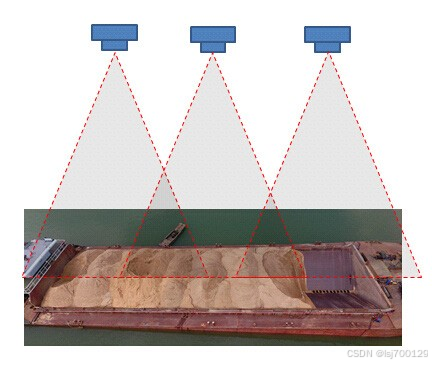

图 6 无人机航摄船载砂石方量测量

2.5 施工测量数据计算机分析与评价技术

在大型疏浚工程项目中，施工断面多、跨度大，施工检测任务非常繁重。在短时间内，既要完成内、外业工作，还 要进行测量成果的质量检查，技术人员面临的工作压力巨大。 采用传统的人工检验手段进行质量检查，效率低、出错率高， 容易出现漏项，标准难以统一。对海量测量数据进行质量分析，以计算机技术取代人工检查是必然的选择。 自动化、高精度的计算机内业处理及质量分析技术，可以克服传统方法的缺点，进一步丰富测绘产品质量控制 的手段。通过对施工检测成果的计算机辅助质量分析，实 现了成果数据的全面检查及评价，保证了提交检测数据的 客观性。在多个工程实践中，利用研制的测量内业处理及 质量分析系统，对水深测量成果进行计算机辅助质量分析， 进行成果数据的快速、全面检查及评价，确保了高频度下 检测数据的质量始终满足用户的要求。



图 7 测量数据可视化分析

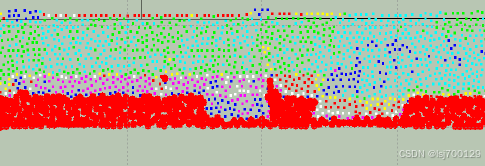

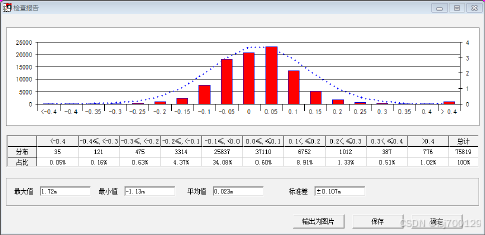

图 8 测量数据质量检查结果图表

2.6 疏浚吹填区勘测工作平台

在疏浚吹填区进行勘测时，会遇到底质过于松软，人员、设备无法进场作业的情况。类似特殊工况下的勘测工作， 已成为行业难题。疏浚吹填区勘测工作平台的研制，解决 了在疏浚吹填软土区进行勘测时人员及勘察设备进不去、出不来、移不动的难题，可作为载体执行吹填区监测设备埋设、观测、吹填土的采样、原位测试等任务。

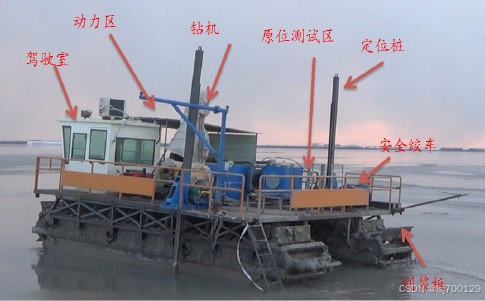

图 9 疏浚吹填区勘测工作平台

2.7 环保疏浚超软土勘察、吹填沉降量预测技术

环保疏浚作为一种重污染底泥异位修复技术，疏挖的对象大多是超软土性质的底泥。在开展施工作业前，应进 行细致、周密的调查和勘测，确定污染物的种类、含量、 特性及准确分布范围。

在对超软土进行勘察的过程中，可采用可视化原状采 样设备，在可视情况下实现河湖底泥的原状采样，并对其 进行现场鉴别，判定底泥污染分层。在进行疏浚吹填泥塘 中超软土原状样品的采集和卸装时，可根据吹填软土不同 土质、不同状态、不同工况采用不同的取土器、卸样器， 如下闭锁取土器、中闭锁取土器、原状卸样器等。利用系 列化超软土勘察装置和技术，可有效减少扰动，保证样品 原状性，为室内土工试验提供高质量的土样。

疏浚吹填超软土沉降量理论计算与数值模拟技术基于 一维差分有限固结理论，通过开发的疏浚超软土竖向变形 综合预测软件，可实现疏浚超软土全生命周期总沉降量的计算，为环保疏浚工程吹填区的选址、设计和集约化应用提供合理的数据支撑。

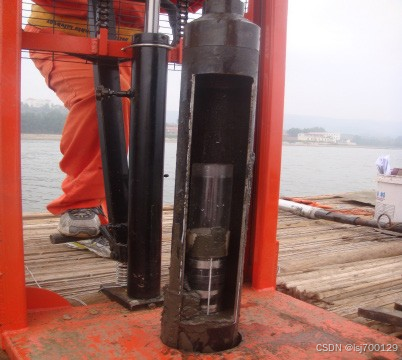

图 10 可视化原位采样装置

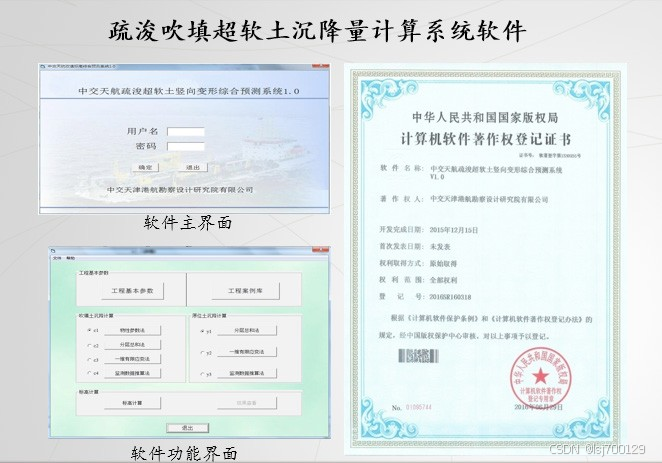

图 11 疏浚超软土沉降量计算系统

2.8 环保疏浚污染场地调查与评估技术

在对环保疏浚工程区域进行精密勘测的基础上，还需进行样品分析和室内外模拟研究，以对污染底泥的等级进 行划分，并分析可能的生态环境效应，对其进行生态风险 评估。环保疏浚污染场地调查与评估技术为环保疏浚污染 土的勘察设计和施工提供了技术标准，确定了污染场地调 查与评估的模型。通过污染场地调查与评估技术的应用， 可对污染底泥的污染调查、分类、分级因素及等级划分进 行详细描述，针对不同的污染类型采用不同的污染评价方 法，确定环保疏浚污染土的等级，进而根据不同的污染土 等级合理选择应采取的不同环保疏浚工艺及措施。

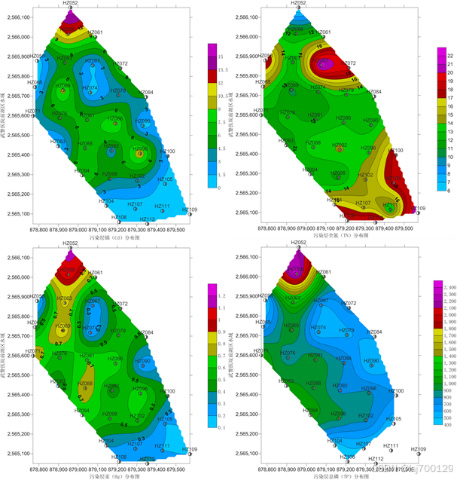

图 12 污染场地评估模型

3结语

勘测技术是为工程服务的，完善的勘测技术手段在为 疏浚施工提供保障的同时，可以有效促进疏浚行业的技术 进步。通过新型勘测技术、装备的应用，从施工环境调查、 施工过程检测、项目验收等方面提供更加可靠的数据支撑， 将在一定程度上解放项目设计、施工过程的技术桎梏。

随着全社会对环境治理的重视程度越来越高，投资力 度越来越大，环保疏浚行业已随之兴起，环保疏浚项目的 数量、分布广度都将显著增加。进一步提高施工勘测的保 障水平，将有效缓解传统勘测技术与环保疏浚项目所提出 的更高需求间的矛盾。更加适用的勘测服务，将受到广大 施工技术人员的欢迎和支持。
