ESP32 IDF开发 驱动篇④调试打印hello world讲解

别迷路-导航栏
快速导航找到你想要的（文章目录）
此篇文章如果对你有用，请点赞收藏，您的支持就是博主坚持的动力。

1、博主写这篇技术文章的目的：

（1）熟悉esp_log相关API；
（2）掌握esp_log相关API的使用方法；
（3）学会如何建自己的功能；
（4）系统启动流程的基本分析；

2、前言

我们在开发项目中，很多时候为了方便调试，会在关键的地方打印出自己想输出的信息，以便观察程序运行的当前状态。

3、原理

打印调试信息采用的是串口通讯（具体的串口通讯将在后续介绍）是ESP32 自有一个串口用于程序下载和 log 打印。

4、相关函数

esp32 idf串口打印的在esp_log.h文件中定义

*void esp_log_level_set(const char tag, esp_log_level_t level)
设置给定标签的日志级别。此功能不能将日志级别提高到menuconfig中的CONFIG_LOG_DEFAULT_LEVEL所设置的级别。要将日志级别提高到给定文件的默认级别以上，请在esp_log.h包含在文件中之前，将LOG_LOCAL_LEVEL定义为ESP_LOG_ *值之一。
tag：要启用的日志条目的标签。 必须为非NULL 0终止字符串。 值“ *”将所有标签的日志级别重置为给定值。
level：选择要启用的日志级别。 仅显示此级别和较低详细级别的日志。

uint32_t esp_log_timestamp(void)
返回在日志输出中使用的时间戳的函数，以毫秒为单位。（注：系统启动后将以FreeRTOS滴答计数。）

*char esp_log_system_timestamp(void)
该函数返回要在日志输出中使用的系统时间戳，格式HH：MM：SS.sss

uint32_t esp_log_early_timestamp(void)
返回时间戳，以毫秒为单位。该功能使用硬件周期计数器，并且不依赖于操作系统，因此可以在应用程序崩溃后安全使用。

**void esp_log_write(esp_log_level_tlevel, const char tag, const char format, …)

将消息写入日志。此功能不能直接使用。 而是使用ESP_LOGE，ESP_LOGW，ESP_LOGI，ESP_LOGD和ESP_LOGV宏之一。不应在中断中使用此功能或这些宏。

ESP_LOGE(tag, format, …) E error级别（最低）
ESP_LOGW(tag, format, …) W warning 级别
ESP_LOGI(tag, format, …) I info 级别
ESP_LOGD(tag, format, …) D debug 级别
ESP_LOGV(tag, format, …) V verbose 级别（最高）
ESP_LOG_LEVEL(level, tag, format, …)
参数
tag：日志的标签，可在运行时通过esp_log_level_set更改日志级别。
level：输出日志的级别。

format：输出日志的格式。 参考printf
…：要替换到日志中的变量。参考printf

Log level 的枚举过程：

typedef enum {
    ESP_LOG_NONE,       /*没有日志输出 */
    ESP_LOG_ERROR,      /*严重错误，软件模块无法自行恢复 错误消息*/
    ESP_LOG_WARN,       /*已采取恢复措施的错误条件  警告消息*/
    ESP_LOG_INFO,       /* 描述事件正常流程的信息消息 正常消息*/
    ESP_LOG_DEBUG,      /*正常使用不需要的额外信息（值，指针，大小等） 调试消息*/
    ESP_LOG_VERBOSE     /*较大的调试信息块或频繁出现的消息 详细消息*/
} esp_log_level_t;

5、新建自己的工程

在msys32\esp-idf\examples目录下复制get-started基本工程的文件夹，改名字为自己的工程名字，我这里改为hello_world，然后在Makefile文件中将PROJECT_NAME := 工程名字

PROJECT_NAME := hello_world

CMakeLists相关文件是在使用cmake编译使用的，这里不使用。

6、实例分析

Make menuconfig
进入配置界面在此目录下默认的输出级别是ESP_LOG_INFO
component config-> Log output-> Default log verbosity

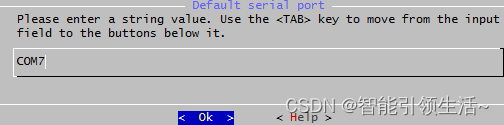

然后需要设置下载的串口Serial flasher config -> Default serial port修改为自己的端口

make flash monitor开始编译

#include <stdio.h>
#include <string.h>
#include <stdlib.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"

static const char *TAG = "hello_world";

void app_main(void)
{
    //系统默认是ESP_LOG_INFO级别
    ESP_LOGE(TAG, "ESP_LOGE test!\n");
    ESP_LOGW(TAG, "ESP_LOGW test!\n");
    ESP_LOGI(TAG, "ESP_LOGI test!\n");
    ESP_LOGD(TAG, "ESP_LOGD test!\n");//不输出
    ESP_LOGV(TAG, "ESP_LOGV test!\n");//不输出

    ESP_LOG_LEVEL(ESP_LOG_ERROR, TAG, "ESP_LOG_LEVEL test!\n") ;
    ESP_LOGI(TAG,"----------------------\n");
    while(1)
    {
        esp_log_level_set("*", ESP_LOG_INFO);//设置输出所有的ESP_LOG_INFO消息
        ESP_LOGI(TAG, "TAG=* test!\n");
        ESP_LOGI("test", "hello world test!\n");
        ESP_LOGW(TAG,"ESP_LOGW test!\n");
        ESP_LOGE(TAG,"ESP_LOGE test!\n");
        ESP_LOGI(TAG,"----------------------\n");
        vTaskDelay(1000 / portTICK_RATE_MS);

        esp_log_level_set(TAG, ESP_LOG_INFO);//设置只输出 TAG 的ESP_LOG_INFO消息
        ESP_LOGI(TAG, "TAG=ESP_LOG_INFO test!\n");
        ESP_LOGI("test", "hello world test!\n");//输出TAG=test 系统默认是ESP_LOG_INFO级别
        ESP_LOGW(TAG,"ESP_LOGW test!\n");
        ESP_LOGE(TAG,"ESP_LOGE test!\n");
        ESP_LOGI(TAG,"----------------------\n");
        vTaskDelay(1000 / portTICK_RATE_MS);

        esp_log_level_set(TAG, ESP_LOG_DEBUG);//设置只输出 TAG 的ESP_LOG_DEBUG消息
        ESP_LOGD(TAG, "ESP_LOGD test!\n");//不输出，只能设置高于默认级别的
        ESP_LOGI(TAG, "ESP_LOGI test!\n");
        ESP_LOGW(TAG,"ESP_LOGW test!\n");
        ESP_LOGE(TAG,"ESP_LOGE test!\n");

        esp_log_level_set(TAG, ESP_LOG_WARN);//设置只输出 TAG 的ESP_LOG_DEBUG消息
        ESP_LOGD(TAG, "ESP_LOGD test!\n");//不输出
        ESP_LOGI(TAG, "ESP_LOGI test!\n");//不输出
        ESP_LOGW(TAG,"ESP_LOGW test!\n");
        ESP_LOGE(TAG,"ESP_LOGE test!\n");
        vTaskDelay(1000 / portTICK_RATE_MS);

        esp_log_level_set(TAG, ESP_LOG_DEBUG);//设置只输出 TAG 的ESP_LOG_DEBUG消息，使用函数ESP_LOG_LEVEL
        ESP_LOG_LEVEL(ESP_LOG_DEBUG, TAG, "----------------------\n") ;

        ESP_LOGI(TAG, "timestamp Start Time %d!\n",esp_log_timestamp());
        vTaskDelay(1000 / portTICK_RATE_MS);
        ESP_LOGI(TAG, "timestamp End Time %d!\n",esp_log_timestamp());

        ESP_LOGI(TAG, "timestamp system Time %s!\n",esp_log_system_timestamp());
        ESP_LOG_LEVEL(ESP_LOG_DEBUG, TAG, "----------------------\n") ;

    }
}

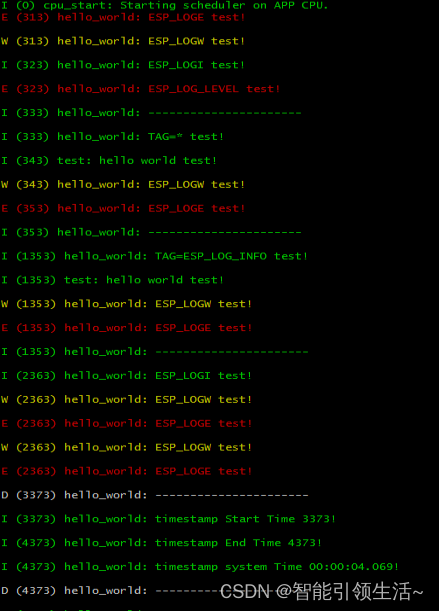

输出结果如下：

从输出结果可以看出在调整esp_log_level_set(TAG, ESP_LOG_DEBUG)时调用ESP_LOG_LEVEL这个函数才可以输出调试信息。

7、系统启动调用简单分析

ESP32 开发程序中有且只能有一个 app_main 函数，该函数是用户程序的入口，相当于其它系统中的 main 函数。但在 app_main 之前，系统还有一段初始化的过程，其大致可以分为以下三个过程：
1. ROM 中的第一级引导加载程序将闪存偏移 0x1000 的第二级引导加载程序映像加载到 RAM（IRAM 和 DRAM）；
2. 第二级引导程序从闪存加载分区表和主应用程序映像，主应用程序包含 RAM 段和通过闪存缓存映射的只读段；
3. 主应用程序执行，此时可以启动第二个 CPU 和 RTOS 调度程序。

在cpu_start.c文件中app_main函数会被main_task调用，而main_task函数在start_cpu0_default函数中使用任务分配的方式创建一个任务
portBASE_TYPE res = xTaskCreatePinnedToCore(&main_task, “main”, ESP_TASK_MAIN_STACK,// 3584字节
NULL, ESP_TASK_MAIN_PRIO,//默认为1
NULL, 0);
main_task 的任务是可以配置主任务堆栈大小和优先级，当然我们可以使用此任务进行
初始的应用程序特定设置，例如启动其它任务。应用程序还可以使用事件循环。但是需要注意的是，如果 app_main 函数返回，main_task 将被删除。

详细的启动流程及分区表比较复杂，请参考
【ESP32 IDF开发 驱动篇⑩ 存储NVS高级应用和自定义分区表】
【ESP32 IDF开发 系统篇⑪ 系统启动流程及硬件复位问题分析】

所有文章源代码：https://download.csdn.net/download/lu330274924/88518092
